Высокоскоростной сверлильно-фрезерный станок с ЧПУ BOSM-DPH 2016

Китай

Модели серии

DPH 1000 DPH 1700 DPH - II DPH-I DP 10090 DPH 4026 DPH 3022 DPH 2625 DPH 2022 DPH 2016 DPH 2010 DPH 1010 DP40030 DP30020 DP20020

Мощность шпинделя 22
Максимальный размер заготовки (Д×Ш) 2 000 × 1 600
Размер рабочего стола (Д×Ш) 2 000 × 1 600
Диапазон скорости подачи при резании 1-4 000

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

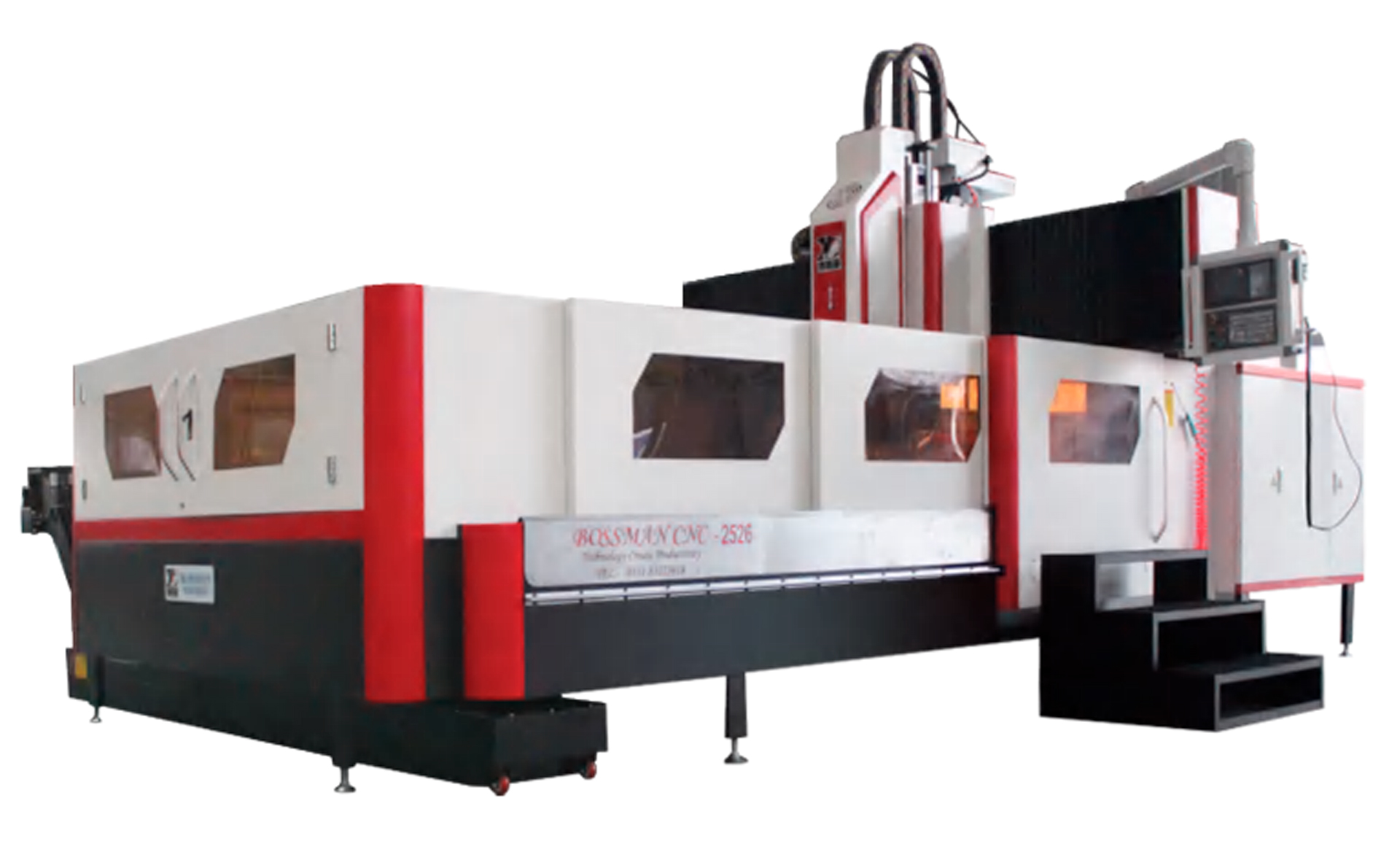

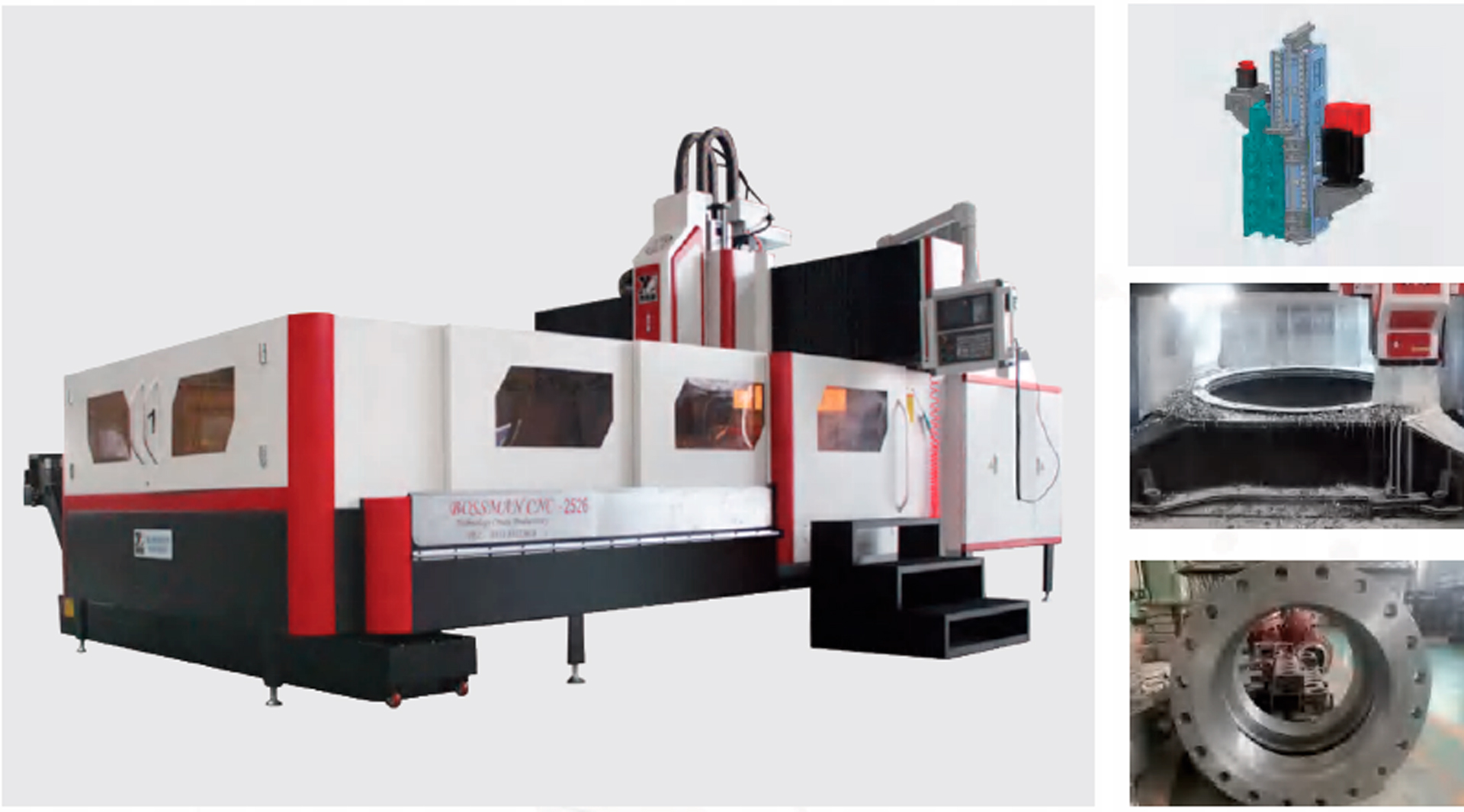

Высокоскоростной сверлильно-фрезерный станок с ЧПУ BOSM-DPH 2016 - портальный обрабатывающий центр с неподвижной балкой, созданный для точной обработки. Открытая кинематика упрощает крановую подачу массивных заготовок и сохраняет жёсткость при съёме металла.

Назначение и области применения

Фрезерование и сверление опорных плит, фланцев, корпусных узлов.
Изготовление компонентов для машиностроения, металлургии и химической промышленности.
Обработка крупногабаритных деталей на предприятиях тяжёлой металлообработки.
Серийное производство с высокими требованиями к точности координат.

Ключевые функциональные возможности

Функция	Описание
Портальная кинематика	Неподвижная балка для стабильной обработки тяжёлых плит
Шпиндельный узел	Четырёхлинейный ползунковый тип, конус BT50, диапазон 30–3 000 / 60–6 000 об/мин
Точность позиционирования	Повторяемость осей: 0,025 мм на 2 000 мм хода
Автоматизация	Интеграция популярных систем ЧПУ под задачи цеха

Преимущества использования

Стабильная база: Фиксированная балка исключает прогибы, сохраняя геометрию при тяжёлых режимах.
Высокая динамика: Диапазон вращения до 6 000 об/мин ускоряет цикл обработки.
Микронная точность: Повторяемость 0,025 мм гарантирует соответствие чертежным допускам без доводки.
Гибкая конфигурация: Выбор контроллера под конкретные технологические задачи.
Надежная передача: Усиленные направляющие обеспечивают плавный ход без люфтов при интенсивных нагрузках.

Агрегат объединяет скоростное фрезерование, прецизионное сверление и открытую архитектуру, становясь практичным выбором для предприятий, выпускающих ответственные металлоконструкции.

Технические характеристики станка

Характеристика	Значение
Модель	BOSM-DPH 2016
Тип шпинделя	Четырёхлинейный ползунковый (Four-linear Ram Type)
Конус шпинделя	BT50
Скорость вращения шпинделя	30–3 000 / 60–6 000 об/мин
Повторяемость по осям X/Y/Z	0,025 / 2 000 мм
Расстояние от торца шпинделя до стола	Определяется проектом фундамента
Система управления	KND / GSK / Siemens (опционально)
Магазин инструмента	Опциональный Okada на 24 позиции

Детальное описание узлов станка

Портальная конструкция и станина

Неподвижная балка формирует жёсткую рабочую зону, что критично при перемещении тяжёлых плит краном.
Массивное основание гасит паразитные колебания, сохраняя точность резания на всей площади обработки.

Шпиндельный узел

Привод с конусом BT50 поддерживает широкий диапазон вращения, адаптируя агрегат под различные марки стали и сплавы.
Высокоскоростной режим до 6 000 об/мин позволяет эффективно выполнять как сверление, так и чистовое фрезерование.

Система позиционирования и ЧПУ

Линейные приводы обеспечивают повторяемость 0,025 мм на 2 м хода, фиксируя стабильность серийных партий.
Интеллектуальное управление координирует циклы резания, предотвращая перегрузки и укрепляя безопасность оператора.

Автоматизация и оснастка

Совместимость с ведущими контроллерами упрощает программирование сложных траекторий.
Т-образные пазы и адаптивные фиксаторы надёжно удерживают заготовки перед обработкой, исключая смещение под динамическими нагрузками.

Главные преимущества портального станка BOSM-DPH 2016

Скорость: Диапазон до 6 000 об/мин ускоряет цикл и снижает себестоимость детали.
Точность: Микронная повторяемость осей исключает брак при серийном выпуске.
Эргономика загрузки: Портальная схема открывает доступ к столу, упрощая логистику цеха.
Универсальность: Один привод покрывает задачи от сверления до фрезерования.
Надежность: Жёсткая рама и опциональные контроллеры рассчитаны на интенсивную промышленную эксплуатацию.

Экономическая эффективность

Купить Высокоскоростной сверлильно-фрезерный станок с ЧПУ BOSM-DPH 2016 стоит, поскольку неподвижная балка радикально сокращает время базирования массивных плит, а микронная повторяемость осей сводит к нулю необходимость ручной доводки. Возможность интеграции популярных систем ЧПУ оптимизирует технологический процесс под конкретные чертежи. Сокращение циклов переналадки и высокая скорость съёма металла обеспечивают быструю отдачу инвестиций даже при работе со сложными корпусными узлами.

Комплектация

Портальная станина с неподвижной балкой
Шпиндельный узел (конус BT50)
Система числового программного управления
Комплект крепежных элементов и Т-образных пазов
Паспорт изделия, руководство по эксплуатации и электрические схемы

Дополнительная комплектация

Расширенные пакеты ЧПУ (KND / GSK / Siemens)
Рядный магазин инструмента Okada на 24 позиции
Адаптация вылета шпинделя под конкретный фундамент
Системы автоматической подачи СОЖ и стружкоудаления
