Горизонтальный высокоскоростной сверлильный станок с ЧПУ BOSM-DPH 1700

Китай

Модели серии

DPH 1000 DPH 1700 DPH - II DPH-I DP 10090 DPH 4026 DPH 3022 DPH 2625 DPH 2022 DPH 2016 DPH 2010 DPH 1010 DP40030 DP30020 DP20020

Мощность шпинделя 15
Максимальный размер заготовки (Д×Ш) ≤ Ø1 700 (кольцо)
Ход по оси X 2 000
Ход по оси Y 1 000

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

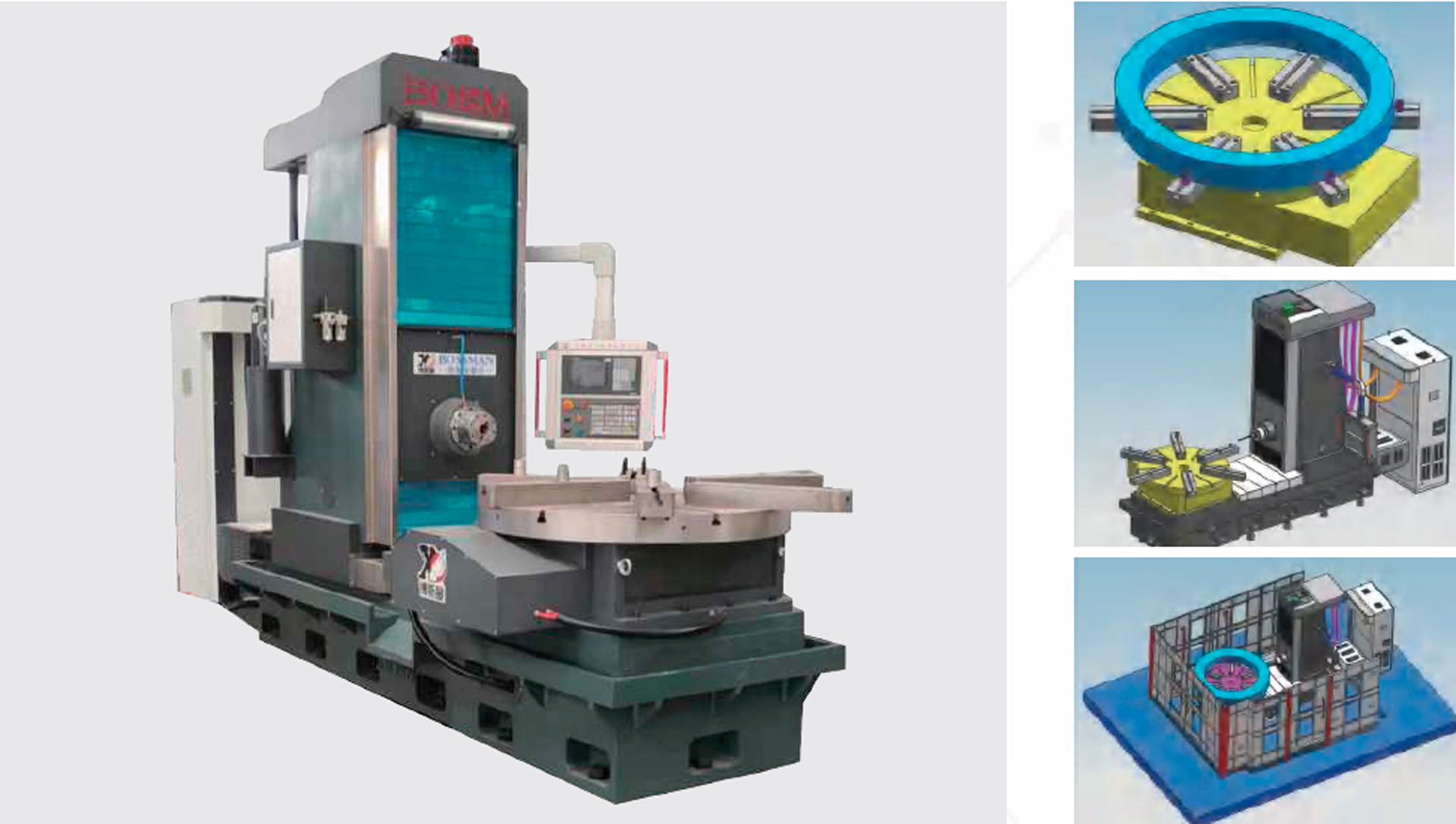

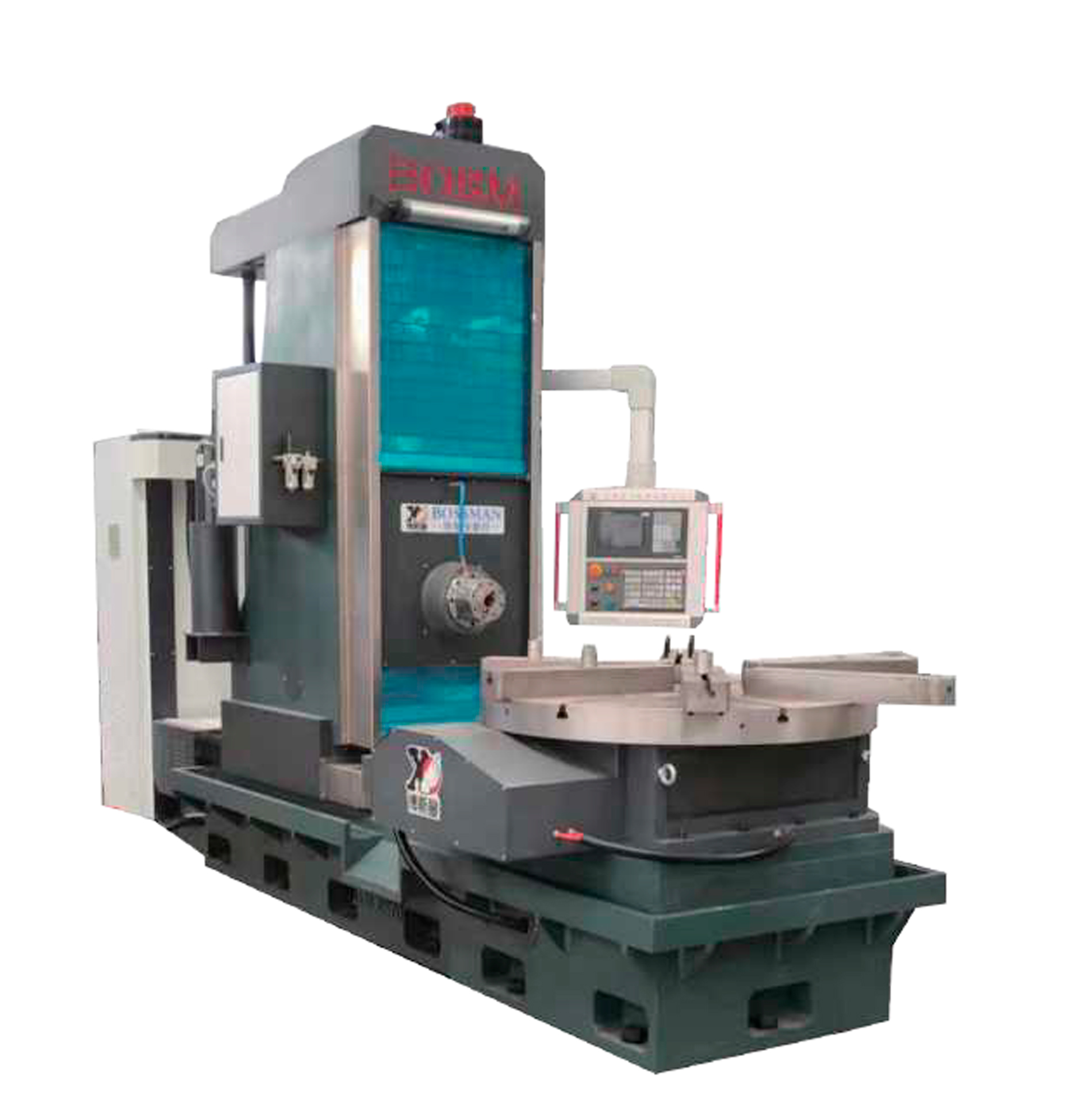

Горизонтальный высокоскоростной сверлильный станок с ЧПУ BOSM-DPH 1700 - портальный горизонтальный центр для точной обработки колец до 1 700 мм. Открытая габаритная рама упрощает крановую подачу тяжёлых заготовок и гарантирует высокую жёсткость при сверлении.

Назначение и области применения

Обработка кольцевых деталей и фланцев диаметром до 1 700 мм.
Сверление и нарезка резьбы в энергетическом и химическом оборудовании.
Изготовление прецизионных узлов для тяжёлого машиностроения.
Серийное производство с высокими требованиями к соосности отверстий.

Ключевые функциональные возможности

Функция	Описание
Портальная кинематика	Горизонтальная компоновка с вращающимся столом для обработки массивных колец
Шпиндельная головка	Конус BT50, мощность 15 кВт, скорость 3 000 об/мин
Режимы обработки	Сверление φ2–φ50 мм, нарезка резьбы M2–M26
Точность вращения	CNC поворотный стол φ1 200 мм с угловой точностью 0,001°
Ход шпинделя	Расстояние до стола 440–1 140 мм, повторяемость Y/Z 0,025/2 000 мм

Преимущества использования

Жёсткая база: Горизонтальная портальная схема исключает вибрации при тяжёлых режимах.
Высокая динамика: Постоянная скорость 3 000 об/мин ускоряет такт изготовления.
Микронная точность: Погрешность вращения 0,001° гарантирует идеальную соосность.
Гибкая настройка: Широкий ход шпинделя (440–1 140 мм) адаптирует агрегат под детали разной высоты.
Надёжная подача: Линейные направляющие обеспечивают плавное перемещение без люфтов.

Оборудование сочетает скоростную обработку, точное вращение и устойчивую архитектуру, становясь оптимальным решением для выпуска ответственных кольцевых узлов.

Технические характеристики станка

Характеристика	Значение
Модель	BOSM-DPH 1700
Максимальный диаметр заготовки (кольцо)	≤φ1 700 мм
Конус шпинделя	BT50
Максимальный диаметр сверления	φ2–φ50 мм
Максимальный диаметр нарезания резьбы	M2–M26
Скорость вращения шпинделя	3 000 об/мин
Мощность двигателя шпинделя	15 кВт
Расстояние от торца шпинделя до стола	440–1 140 мм
Повторяемость по осям Y/Z	0,025 / 2 000 мм
Точность поворотного стола (ось X, φ1 200)	0,001°

Детальное описание узлов станка

Портальная конструкция и станина

Горизонтальная рама формирует устойчивую рабочую зону, что критично при базировании тяжёлых колец.
Массивное основание гасит паразитные колебания, сохраняя точность резания на всей площади обработки.

Шпиндельный узел

Привод с конусом BT50 мощностью 15 кВт поддерживает скорость 3 000 об/мин, обеспечивая эффективное сверление и нарезку.
Регулируемый вылет 440–1 140 мм позволяет работать с заготовками разной толщины без замены оснастки.

Система позиционирования и ЧПУ

Линейные приводы фиксируют повторяемость 0,025 мм на 2 м хода, гарантируя стабильность серийных партий.
Поворотный CNC стол диаметром 1 200 мм формирует углы с точностью 0,001°, исключая накопленную ошибку координат.

Автоматизация и оснастка

Совместимость с ведущими контроллерами упрощает программирование сложных траекторий.
Адаптивные фиксаторы надёжно удерживают кольцевые детали перед обработкой, предотвращая смещение под динамическими нагрузками.

Главные преимущества горизонтального станка BOSM-DPH 1700

Скорость: 3 000 об/мин ускоряет такт изготовления и снижает себестоимость детали.
Точность: Микронная повторяемость осей исключает брак при серийном выпуске.
Эргономика загрузки: Портальная схема открывает доступ к рабочему пространству, упрощая логистику цеха.
Универсальность: Один привод покрывает задачи от мелкого сверления до нарезки резьбы.
Надежность: Жёсткая рама и прецизионные направляющие рассчитаны на интенсивную промышленную эксплуатацию.

Экономическая эффективность

Купить Горизонтальный высокоскоростной сверлильный станок с ЧПУ BOSM-DPH 1700 стоит, поскольку горизонтальная портальная архитектура радикально сокращает время базирования массивных колец, а микронная точность поворотного стола сводит к нулю необходимость ручной доводки. Возможность обработки заготовок до 1 700 мм и интеграции CNC-управления оптимизирует технологический процесс под конкретные чертежи. Сокращение циклов переналадки и высокая скорость съёма металла обеспечивают быструю отдачу инвестиций даже при работе со сложными корпусными узлами.

Комплектация

Портальная станина с горизонтальной компоновкой
Сверлильная головка (конус BT50, 15 кВт)
Система числового программного управления
Поворотный CNC стол (φ1 200 мм)
Паспорт изделия, руководство по эксплуатации и электрические схемы

Дополнительная комплектация

Расширенные пакеты ЧПУ (KND / GSK / Siemens)
Системы автоматической подачи СОЖ и стружкоудаления
Усиленные фиксаторы для нестандартных кольцевых заготовок
Специализированная оснастка для тонкостенных и легированных деталей
