Высокоскоростной сверлильный станок с ЧПУ для труб коллекторов котлов BOSM-DP 10090

Китай

Модели серии

DPH 1000 DPH 1700 DPH - II DPH-I DP 10090 DPH 4026 DPH 3022 DPH 2625 DPH 2022 DPH 2016 DPH 2010 DPH 1010 DP40030 DP30020 DP20020

Мощность шпинделя 37
Диаметр трубы 100–1 000
Ход по оси Z 600 / 1 000
Система ЧПУ KND / GSK / Siemens (опционально)

Все характеристики

9 ₽

от 0 ₽/мес в лизинг Аванс: 10%
Срок договора: 36 мес.

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

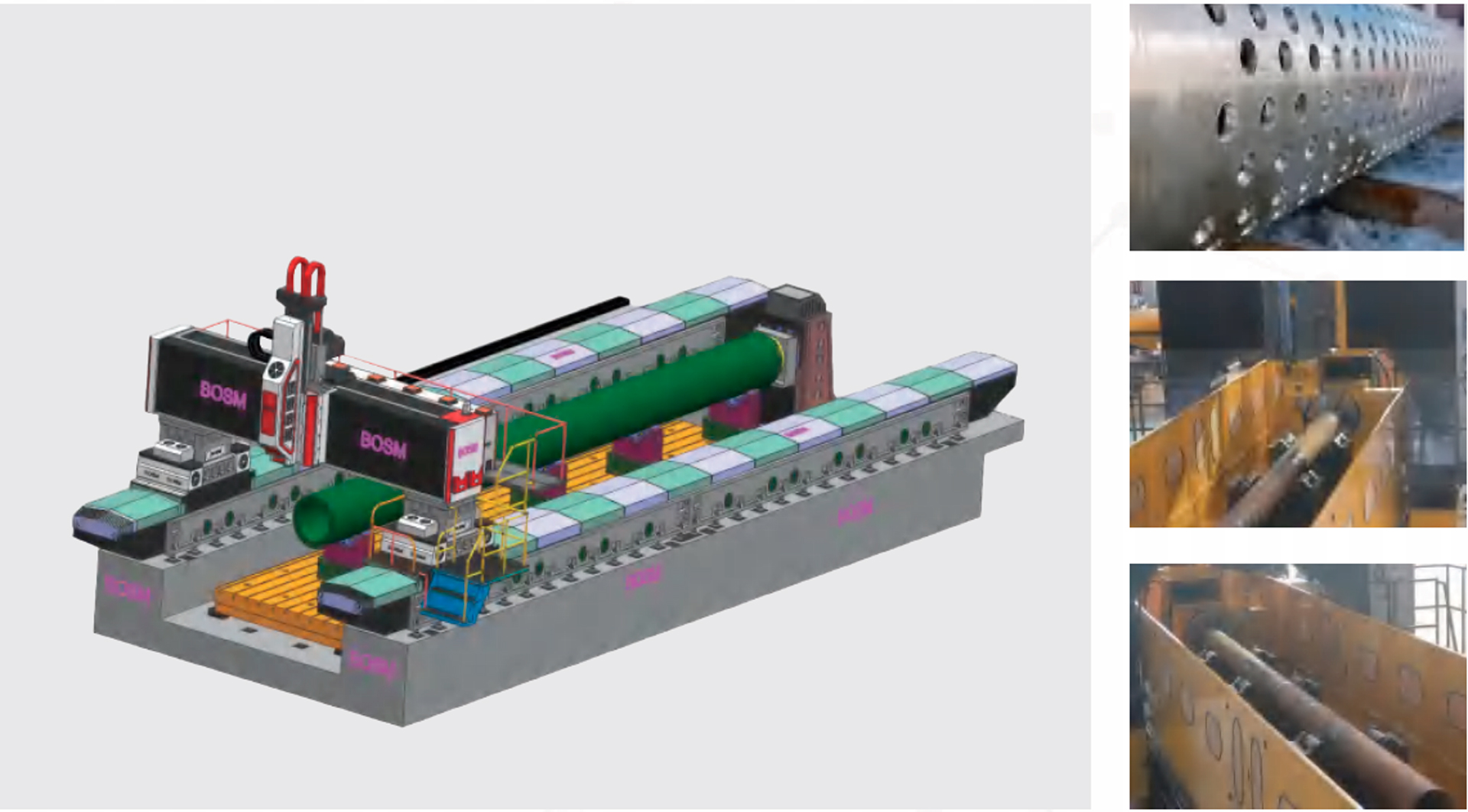

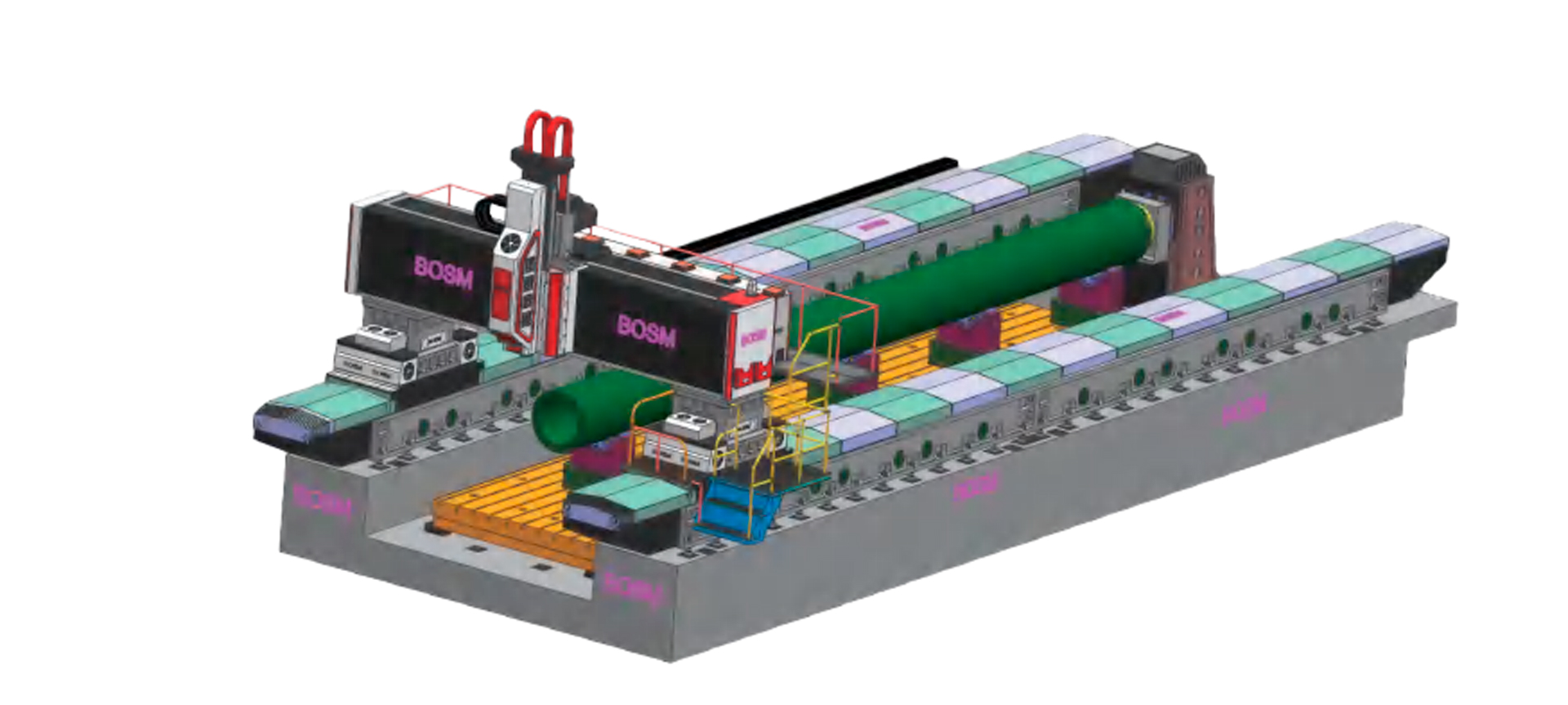

Высокоскоростной сверлильный станок с ЧПУ для труб коллекторов котлов BOSM-DP 10090 - портальный агрегат для точной обработки коллекторов диаметром до 1 000 мм. Открытая рамная архитектура упрощает крановую подачу тяжёлых заготовок и сохраняет высокую жёсткость при интенсивном сверлении.

Назначение и области применения

Сверление и нарезание резьбы в трубных коллекторах котлов и инженерных узлах.
Обработка цилиндрических заготовок диаметром от 100 до 1 000 мм.
Производство компонентов для энергетики, котельного оборудования и машиностроения.
Интеграция в цеха тяжёлой металлообработки с высокими требованиями к повторяемости координат.

Ключевые функциональные возможности

Функция	Описание
Портальная кинематика	Неподвижная балка для стабильной обработки массивных трубных заготовок
Шпиндельный узел	Конус BT50, мощность 37 кВт, диапазон 30–3 000 об/мин
Режимы обработки	Сверление и нарезка резьбы до φ90 мм
Точность позиционирования	Повторяемость X/Y/Z: 0,025 мм на 2 000 мм хода
Автоматизация вращения	Поворотная делительная головка с точностью ±0,001°

Преимущества использования

Жёсткая база: Фиксированная балка исключает прогибы, сохраняя геометрию при тяжёлых режимах.
Высокая динамика: Быстрый ход каретки по оси X достигает 10 м/мин, сокращая холостые переходы.
Высокая повторяемость: Погрешность 0,025 мм гарантирует соответствие чертежным допускам без доводки.
Мощный привод: Двигатель 37 кВт уверенно справляется с нарезкой резьбы до φ90 мм в твёрдых сплавах.
Гибкое вращение: Поворотный механизм формирует углы с точностью ±0,001°, исключая переустановку детали.

Агрегат объединяет скоростное сверление, прецизионное позиционирование и открытую архитектуру, становясь практичным выбором для предприятий, выпускающих ответственные коллекторные узлы.

Технические характеристики станка

Характеристика	Значение
Модель	BOSM-DP 10090
Максимальный рабочий диаметр	φ100–φ1 000 мм
Конус шпинделя	BT50
Максимальный диаметр нарезания резьбы	φ90 мм
Скорость вращения шпинделя	30–3 000 об/мин
Мощность двигателя шпинделя	37 кВт
Быстрое перемещение по оси X	0–10 м/мин
Ход по оси Z	600 / 1 000 мм
Скорость подачи по оси Z	0–5 м/мин
Скорость вращения поворотной головки	0–5 об/мин
Точность позиционирования X/Y/Z	0,035 / 2 000 мм
Повторяемость X/Y/Z	0,025 / 2 000 мм
Точность деления оси A	±0,001°

Детальное описание узлов станка

Портальная конструкция и станина

Неподвижная балка формирует жёсткую рабочую зону, что критично при перемещении тяжёлых труб краном.
Массивное основание гасит паразитные колебания, сохраняя точность резания на всей площади обработки.

Шпиндельный узел

Привод с конусом BT50 развивает мощность 37 кВт, поддерживая диапазон 30–3 000 об/мин.
Высокоскоростной режим позволяет эффективно выполнять как глухое сверление, так и чистовую нарезку резьбы до φ90 мм.

Система позиционирования и поворотный механизм

Линейные приводы фиксируют повторяемость 0,025 мм на 2 м хода, гарантируя стабильность серийных партий.
Делительная головка вращает заготовку со скоростью до 5 об/мин с угловой точностью ±0,001°, исключая накопленную ошибку координат.

Автоматизация и подача

Быстрый ход каретки по оси X достигает 10 м/мин, а рабочая подача по Z регулируется до 5 м/мин.
Вертикальный ход шпинделя составляет 600 или 1 000 мм в зависимости от выбранной конфигурации, адаптируя агрегат под разные габариты коллекторов.

Главные преимущества портального станка BOSM-DP 10090

Скорость: Диапазон до 3 000 об/мин ускоряет такт изготовления и снижает себестоимость детали.
Точность: Микронная повторяемость осей исключает брак при серийном выпуске.
Эргономика загрузки: Портальная схема открывает доступ к столу, упрощая логистику цеха.
Универсальность: Один привод покрывает задачи от сверления до нарезки резьбы в крупногабаритных трубах.
Надежность: Жёсткая рама и прецизионная делительная головка рассчитаны на интенсивную промышленную эксплуатацию.

Экономическая эффективность

Купить Высокоскоростной сверлильный станок с ЧПУ для труб коллекторов котлов BOSM-DP 10090 стоит, поскольку неподвижная балка радикально сокращает время базирования массивных труб, а высокая повторяемость осей сводит к нулю необходимость ручной доводки. Возможность точной обработки заготовок диаметром до 1 000 мм и интеграции делительной головки оптимизирует технологический процесс под конкретные чертежи. Сокращение холостых переходов за счёт быстрого перемещения каретки и высокая скорость съёма металла обеспечивают быструю отдачу инвестиций даже при работе со сложными коллекторными узлами.

Комплектация

Портальная станина с неподвижной балкой
Шпиндельный узел (конус BT50, 37 кВт)
Система числового программного управления
Поворотная делительная головка с приводом
Паспорт изделия, руководство по эксплуатации и электрические схемы

Дополнительная комплектация

Адаптация хода оси Z под конкретные габариты (600 / 1 000 мм)
Системы автоматической подачи СОЖ и стружкоудаления
Расширенные пакеты ЧПУ (KND / GSK / Siemens)
Специализированная оснастка для тонкостенных и легированных коллекторов
