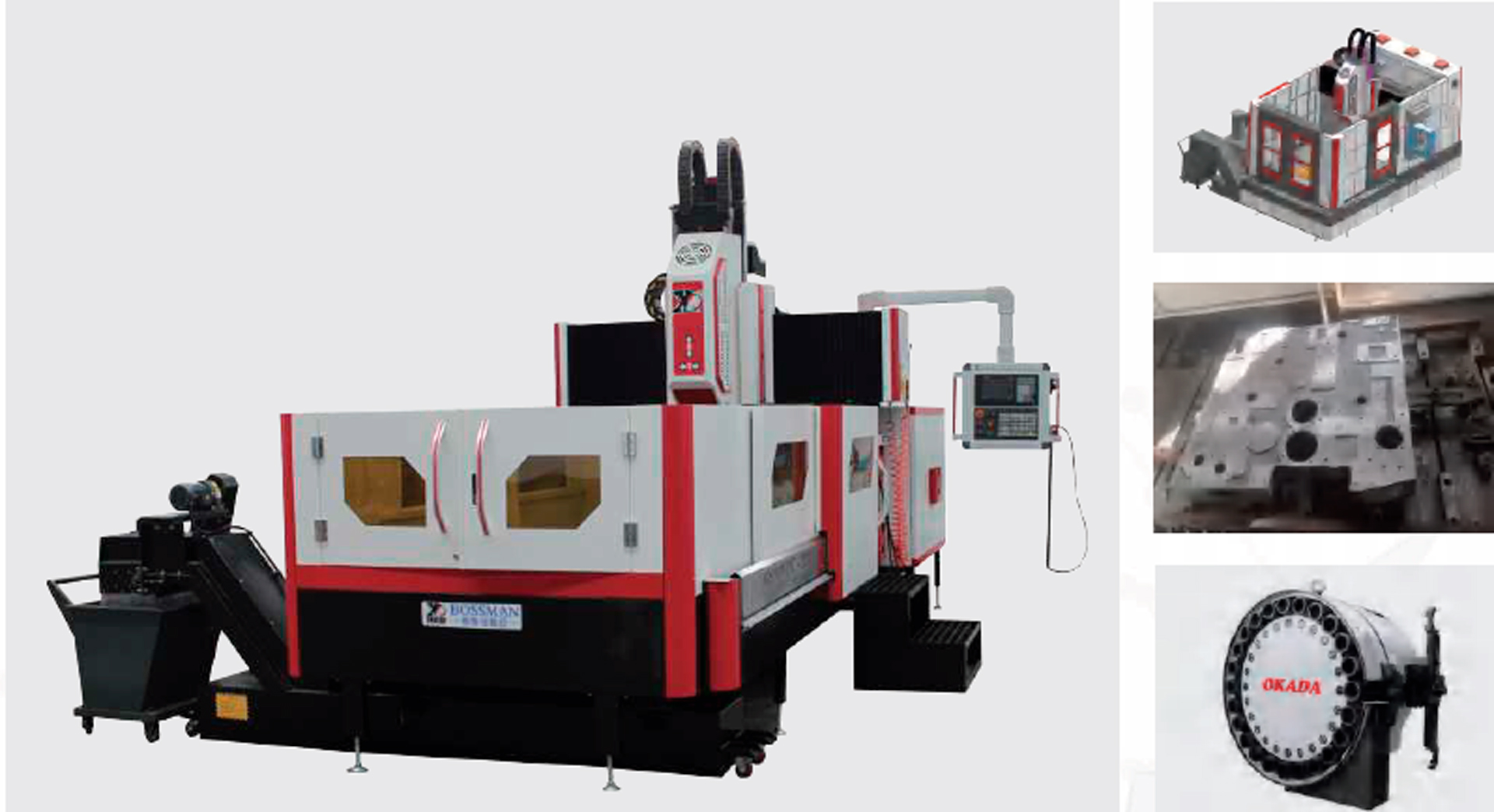

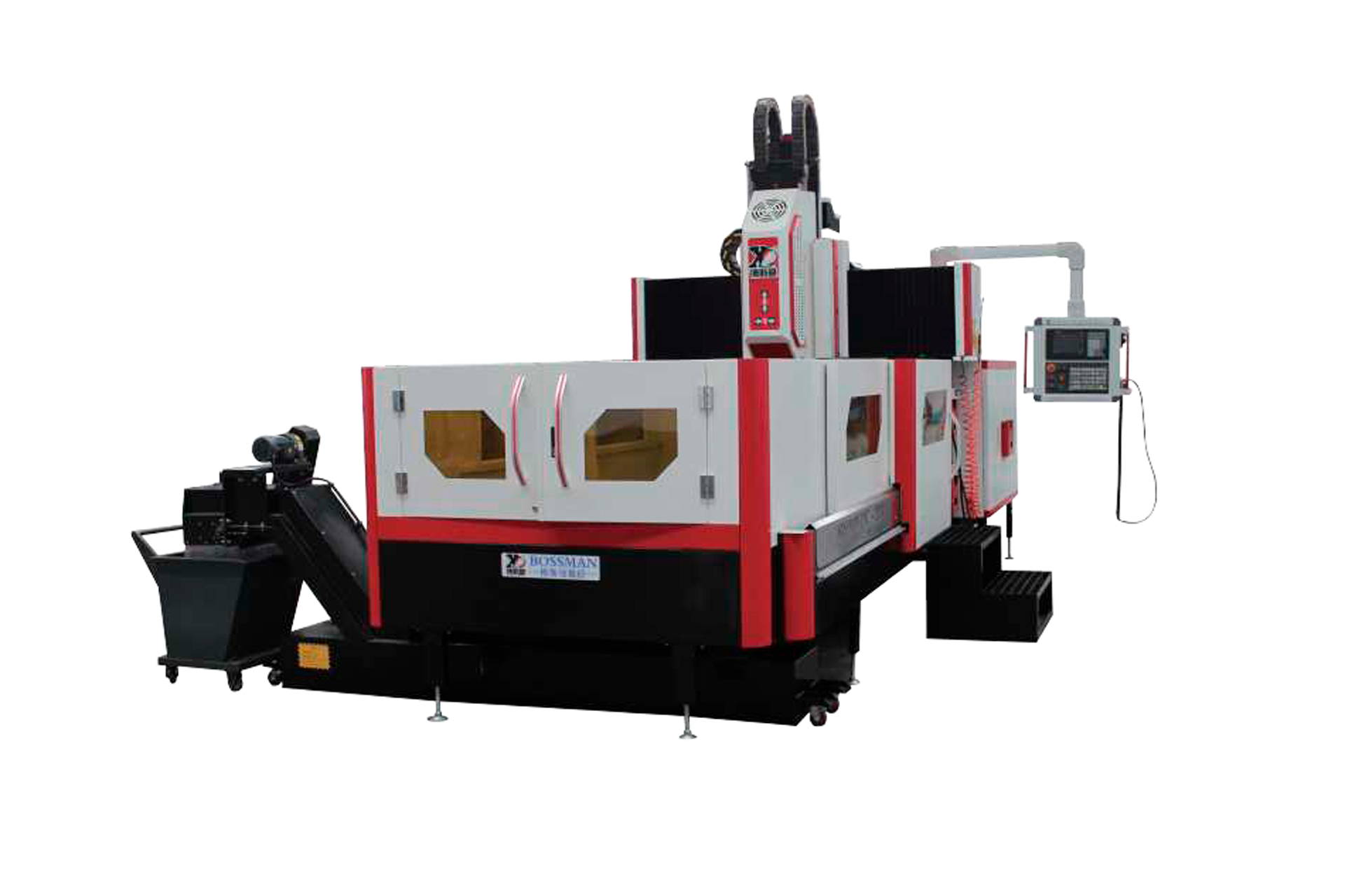

Высокоскоростной сверлильно-фрезерный станок с ЧПУ BOSM-DPH 1010

Высокоскоростной сверлильно-фрезерный станок с ЧПУ BOSM-DPH 1010 - портальный обрабатывающий центр с неподвижной балкой, созданный для точного сверления и фрезерования. Открытая архитектура упрощает крановую подачу массивных заготовок и гарантирует высокую жёсткость при интенсивном съёме металла.

Назначение и области применения

• Фрезерование и сверление опорных плит, фланцев, корпусных узлов.
• Изготовление компонентов для машиностроения, металлургии и химической промышленности.
• Обработка крупногабаритных деталей на предприятиях тяжёлой металлообработки.
• Серийное производство с высокими требованиями к точности координат.

Ключевые функциональные возможности

Преимущества использования

• Стабильная база: Фиксированная балка исключает прогибы, сохраняя геометрию при тяжёлых режимах.
• Высокая динамика: Диапазон вращения до 6 000 об/мин ускоряет цикл обработки.
• Микронная точность: Повторяемость 0,025 мм гарантирует соответствие чертежным допускам без доводки.
• Гибкая конфигурация: Выбор контроллера под конкретные технологические задачи.
• Надежная передача: Усиленные направляющие обеспечивают плавный ход без люфтов при интенсивных нагрузках.

Агрегат объединяет скоростное фрезерование, прецизионное сверление и открытую архитектуру, становясь практичным выбором для предприятий, выпускающих ответственные металлоконструкции.

Технические характеристики станка

Детальное описание узлов станка

Портальная конструкция и станина

• Неподвижная балка формирует жёсткую рабочую зону, что критично при перемещении тяжёлых плит краном.
• Массивное основание гасит паразитные колебания, сохраняя точность резания на всей площади обработки.

Шпиндельный узел

• Привод с конусом BT50 поддерживает широкий диапазон вращения, адаптируя агрегат под различные марки стали и сплавы.
• Высокоскоростной режим до 6 000 об/мин позволяет эффективно выполнять как сверление, так и чистовое фрезерование.

Система позиционирования и ЧПУ

• Линейные приводы обеспечивают повторяемость 0,025 мм на 2 м хода, фиксируя стабильность серийных партий.
• Интеллектуальное управление координирует циклы резания, предотвращая перегрузки и укрепляя безопасность оператора.

Автоматизация и оснастка

• Совместимость с ведущими контроллерами упрощает программирование сложных траекторий.
• Т-образные пазы и адаптивные фиксаторы надёжно удерживают заготовки перед обработкой, исключая смещение под динамическими нагрузками.

Главные преимущества портального станка BOSM-DPH 1010

1. Скорость: Диапазон до 6 000 об/мин ускоряет цикл и снижает себестоимость детали.
2. Точность: Микронная повторяемость осей исключает брак при серийном выпуске.
3. Эргономика загрузки: Портальная схема открывает доступ к столу, упрощая логистику цеха.
4. Универсальность: Один привод покрывает задачи от сверления до фрезерования.
5. Надежность: Жёсткая рама и опциональные контроллеры рассчитаны на интенсивную промышленную эксплуатацию.

Экономическая эффективность

Купить Высокоскоростной сверлильно-фрезерный станок с ЧПУ BOSM-DPH 1010 стоит, поскольку неподвижная балка радикально сокращает время базирования массивных плит, а микронная повторяемость осей сводит к нулю необходимость ручной доводки. Возможность интеграции популярных систем ЧПУ оптимизирует технологический процесс под конкретные чертежи. Сокращение циклов переналадки и высокая скорость съёма металла обеспечивают быструю отдачу инвестиций даже при работе со сложными корпусными узлами.

Комплектация

• Портальная станина с неподвижной балкой
• Шпиндельный узел (конус BT50)
• Система числового программного управления
• Комплект крепежных элементов и Т-образных пазов
• Паспорт изделия, руководство по эксплуатации и электрические схемы

Дополнительная комплектация

• Расширенные пакеты ЧПУ (KND / GSK / Siemens)
• Рядный магазин инструмента (опционально)
• Системы автоматической подачи СОЖ и стружкоудаления
• Специализированная оснастка для тонкостенных и легированных заготовок
