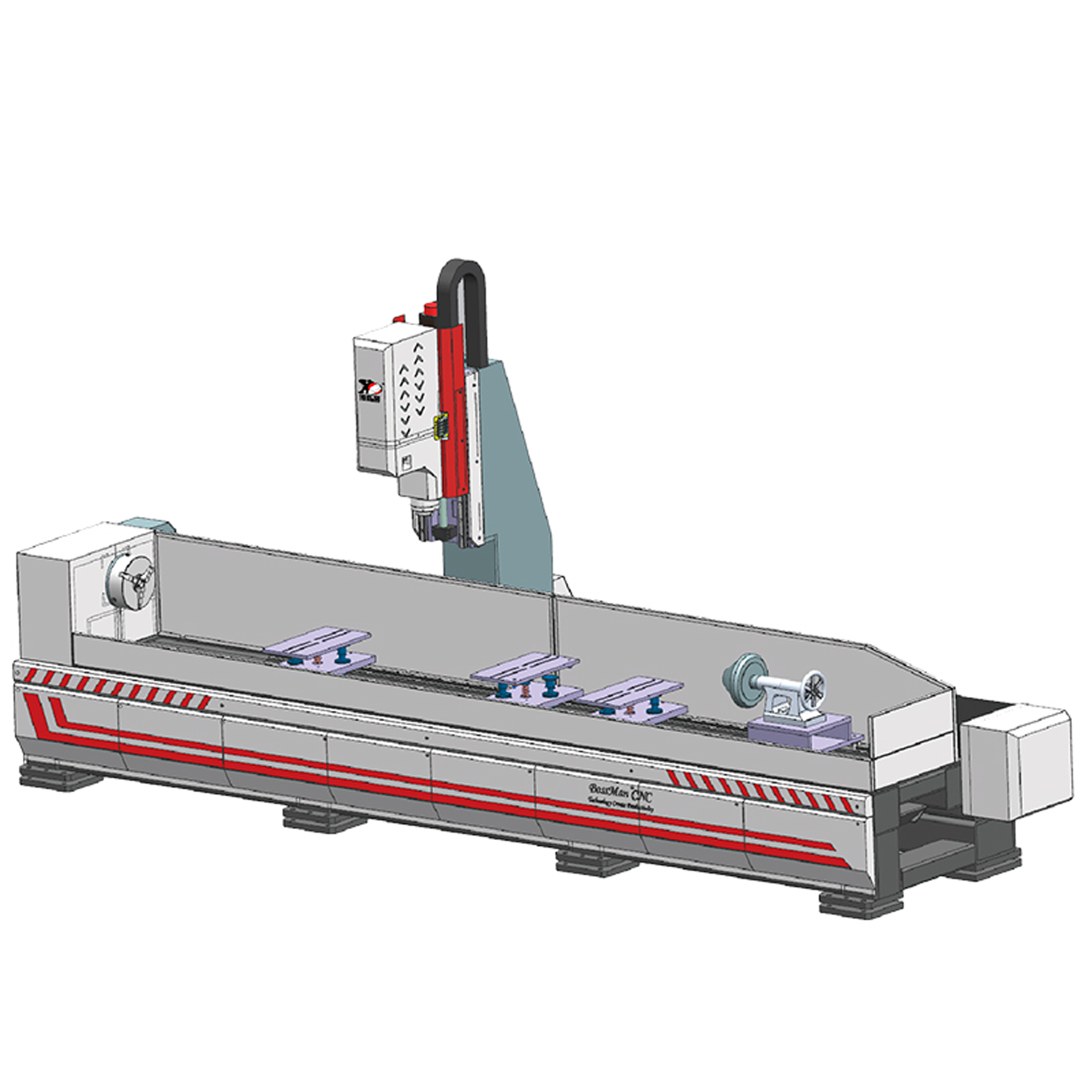

Сверлильный станок с ЧПУ для труб BOSM-DP40030

Китай

Модели серии

DP40030 DP30020 DP20020

Мощность шпинделя 7,5 / 15
Длина заготовки 1 000 – 100 000
Диаметр трубы 30 – 1 000
Максимальная толщина стенки трубы ≤ 5 × диаметр сверла

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Сверлильный станок с ЧПУ для труб BOSM-DP40030 - портальная установка для прецизионного сверления цилиндрических заготовок длиной до 100 000 мм. Открытая рамная кинематика упрощает подачу и базирование труб большого диаметра.

Назначение и области применения

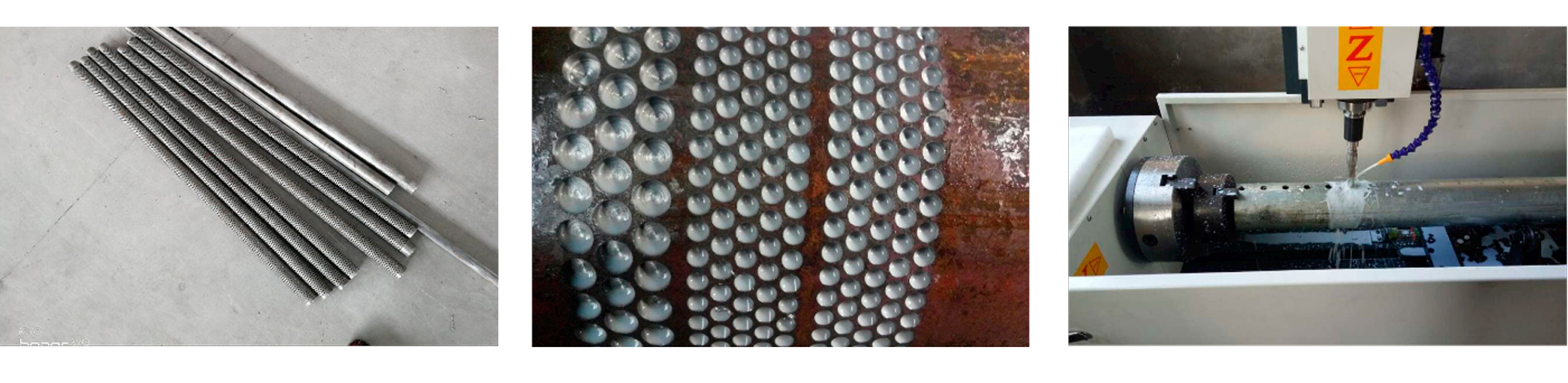

Сверление отверстий в магистральных и технологических трубопроводах.
Обработка заготовок диаметром от 30 до 1 000 мм.
Производство компонентов для нефтегазовой, химической и энергетической отраслей.
Изготовление опорных каркасов и узлов инженерных коммуникаций.

Ключевые функциональные возможности

Функция	Описание
Портальная кинематика	Открытая рамная база для удобной подачи длинномерных труб
Шпиндельный узел	Конус BT40/50, мощность 7,5–15 кВт, диапазон 30–3 000/6 000 об/мин
Диапазон обработки	Длина 1 000–100 000 мм, диаметр φ30–1 000 мм
Режимы резания	Сверление до φ30–120 мм, толщина стенки ≤5 диаметров инструмента
Точность позиционирования	Повторяемость осей X/Y/Z: 0,025 мм на 2 000 мм хода

Преимущества использования

Свободная логистика: Портальная схема исключает боковые преграды, облегчая работу с протяженными трубами.
Высокая динамика: Частота вращения до 6 000 об/мин и адаптивный привод ускоряют цикл формования.
Микронная стабильность: Погрешность 0,025 мм гарантирует соответствие чертежным допускам без доводки.
Гибкая адаптация: Выбор конуса BT40 или BT50 под разные технологические задачи.
Надежная база: Усиленные направляющие и прецизионные винты обеспечивают плавный ход без люфтов.

Агрегат сочетает скоростное сверление, открытую архитектуру и точное цифровое управление, становясь практичным выбором для цехов, выпускающих трубопроводные компоненты.

Технические характеристики станка

Характеристика	Значение
Модель	BOSM-DP40030
Максимальная длина заготовки	1 000–100 000 мм
Диаметр обрабатываемой трубы	φ30–1 000 мм
Максимальная толщина стенки	≤5 диаметров сверла
Конус шпинделя	BT40 / BT50
Максимальный диаметр сверления	φ30–120 мм
Скорость вращения шпинделя	30–3 000 / 6 000 об/мин
Мощность двигателя шпинделя	7,5 / 15 кВт
Повторяемость по осям X/Y/Z	0,025 / 2 000 мм

Детальное описание узлов станка

Портальная конструкция и станина

Открытая рамная архитектура обеспечивает беспрепятственный доступ к рабочему пространству, что критично при работе с длинномерными трубами.
Жесткое основание минимизирует паразитные колебания, сохраняя точность резания на всей длине заготовки.

Шпиндельный узел

Привод с конусом BT40 или BT50 развивает мощность до 15 кВт, позволяя формировать отверстия диаметром до 120 мм.
Регулируемый диапазон вращения до 6 000 об/мин адаптирует агрегат под различные марки стали и сплавы.

Система позиционирования и ЧПУ

Линейные приводы обеспечивают повторяемость 0,025 мм на 2 м хода, гарантируя стабильность серийных партий.
Интеллектуальное управление координирует циклы резания, предотвращая перегрузки и повышая безопасность оператора.

Автоматизация и оснастка

Специализированные патроны и опорные ролики надежно фиксируют цилиндрические заготовки перед обработкой.
Адаптивные фиксаторы исключают смещение деталей под динамическими нагрузками.

Главные преимущества сверлильного станка BOSM-DP40030

Скорость: Диапазон до 6 000 об/мин ускоряет цикл и снижает себестоимость детали.
Точность: Микронная повторяемость осей исключает брак при серийном выпуске трубных узлов.
Эргономика загрузки: Портальная схема открывает доступ к столу с трех сторон, упрощая логистику цеха.
Универсальность: Один привод покрывает задачи от тонкостенных труб до массивных оболочек.
Надежность: Жесткая рама и качественные компоненты рассчитаны на интенсивную промышленную эксплуатацию.

Экономическая эффективность

Сверлильный станок с ЧПУ для труб BOSM-DP40030, цена на который оптимизирована под задачи промышленной металлообработки, привлекает цеха, стремящиеся ускорить выпуск трубопроводных компонентов. Открытая портальная схема сокращает время загрузки, а высокая повторяемость осей минимизирует процент брака. Возможность точной обработки труб диаметром до 1 000 мм и адаптация под стандартные системы ЧПУ снижают расходы на переналадку, ускоряя окупаемость агрегата в серийном производстве.

Комплектация

Портальная станина с системой фиксации труб
Шпиндельный узел (конус BT40 или BT50 на выбор)
Система числового программного управления
Комплект крепежных элементов и опорных роликов
Паспорт изделия, руководство по эксплуатации и электрические схемы

Дополнительная комплектация

Адаптивные цанговые патроны под нестандартные диаметры труб
Системы автоматической подачи СОЖ и стружкоудаления
Расширенные пакеты ЧПУ или интеграция в CAD/CAM цепочки
Специализированная оснастка для тонкостенных и легированных труб
