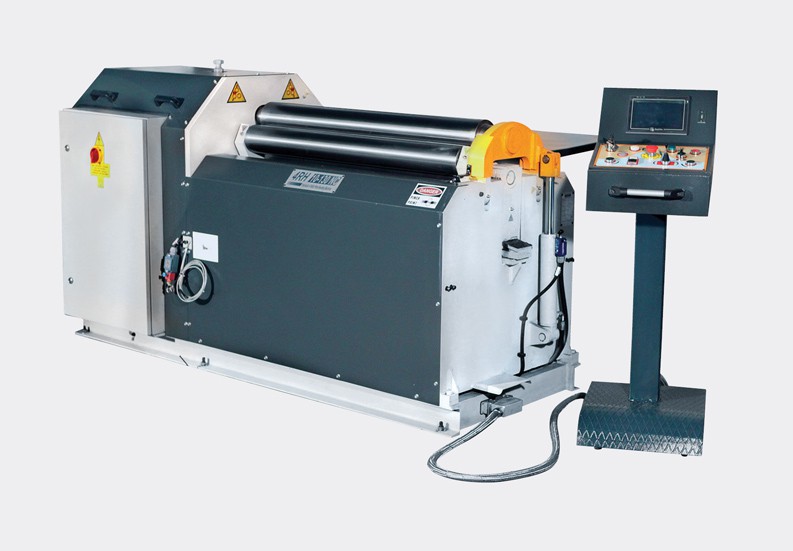

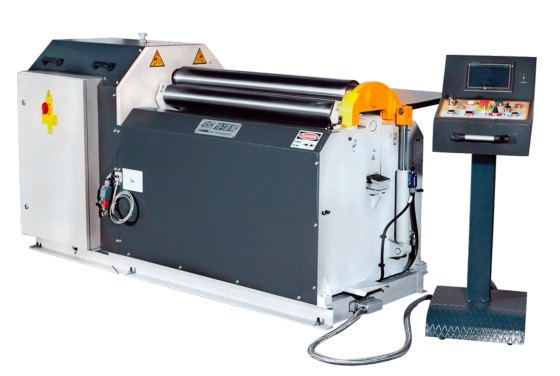

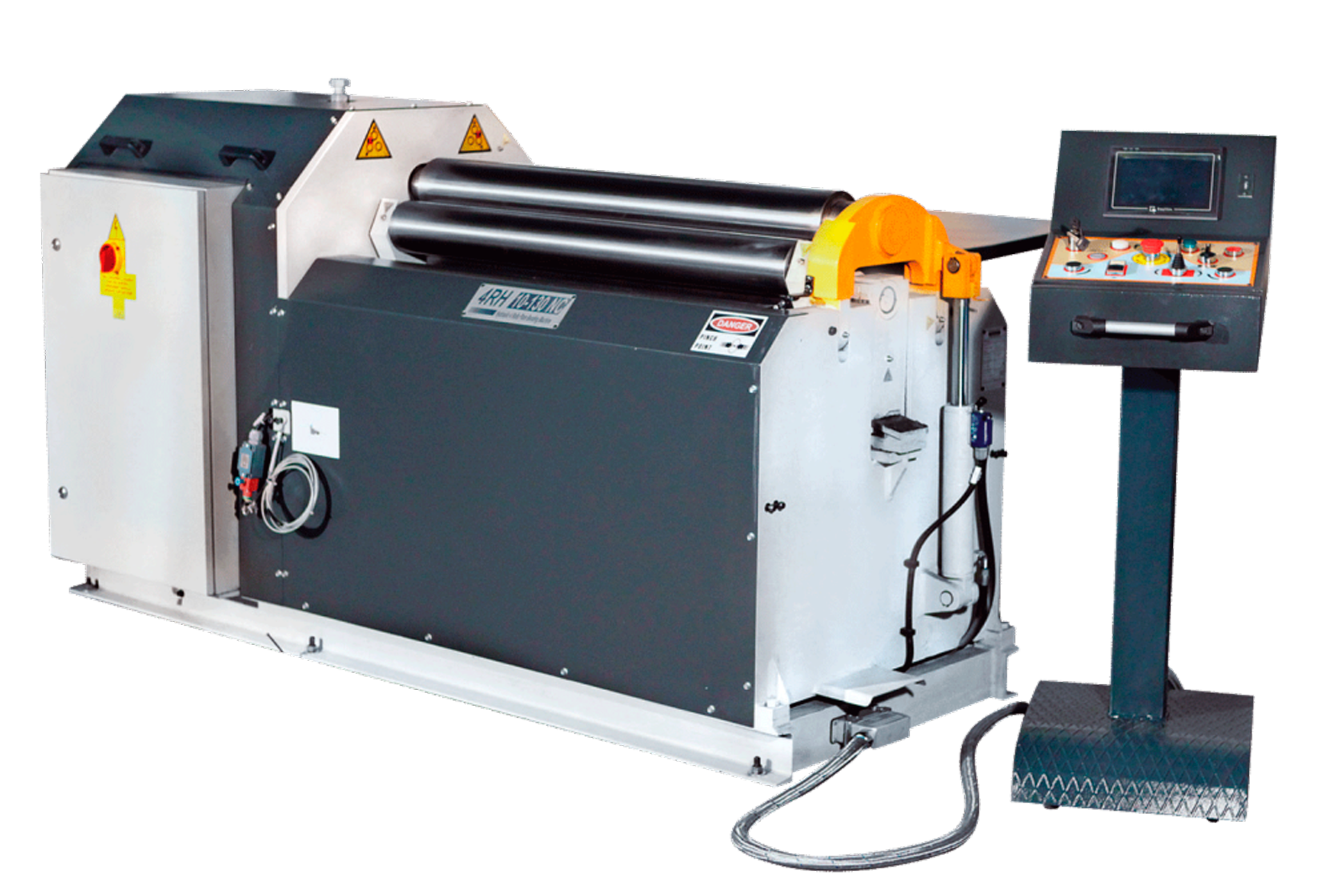

Вальцовочный станок четырехвалковый гидравлический SAHINLER 4RH

Турция

Модели серии

4R HSS 20-260 4RH 4R HS 4R HC 4R HSS 25-320 4R HSS 20-320 4R HSS 20-280 4R HSS

Бренд SAHINLER
Рабочая длина 1 050, 1 350, 1 550
Страна производитель Турция
Серия 4RH

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Вальцовочный станок четырехвалковый гидравлический SAHINLER 4RH — это компактное и производительное оборудование для гибки тонколистового металла, предназначенное для малых и средних предприятий. Станки этой серии идеально подходят для изготовления цилиндрических, эллиптических и других радиусных форм из алюминия, оцинковки и нержавеющей стали толщиной до 5 мм. Благодаря четырёхвалковой схеме и гидравлическому приводу, оборудование обеспечивает минимальные прямые участки и высокую точность даже при серийном выпуске.

Назначение и области применения

Производство глушителей, выхлопных труб и других элементов автомобилестроения.
Изготовление обжимных креплений, воздуховодов и вентиляционных патрубков.
Формовка небольших резервуаров, конусов и цилиндрических обечаек из тонколиста.
Работа с алюминием, оцинкованной и нержавеющей сталью в мелкосерийном производстве.

Ключевые функциональные возможности

Функция	Описание
Четырёхвалковая компоновка	Лист зажимается между центральными валами — подгибка возможна с обеих сторон без переустановки.
Гидравлический привод	Гидропоршни управляют вертикальным и боковым перемещением валков.
Откидной торец	Гидравлический механизм упрощает извлечение готовых изделий.
Автоматизация (опция)	NC-контроллер позволяет работать в автоматическом цикле — до 20 сек/операция.
Мобильный пульт управления	С цифровой индикацией текущего положения валов.

Преимущества использования

Малые габариты — легко разместить даже в ограниченном пространстве.
Четыре закалённых вала гарантируют стабильность радиуса и долговечность.
Высокая скорость работы — до 4,5–5 м/мин в зависимости от модели.
Система защиты от перегрузки предотвращает повреждение при ошибке оператора.
Подходит для широкого спектра материалов: сталь, алюминий, нержавейка.

Серия 4RH — это надёжный вальцовочный станок для листового металла в сегменте малой автоматизации. Конструкция сочетает простоту обслуживания, европейское качество компонентов и доступную цену, что делает её популярной в автосервисах, вентиляционных мастерских и на предприятиях пищевой промышленности.

Технические характеристики вальцовочного станка

Модель	Длина	Толщина (×5 / ×1,5)	Ø валов	кВт	м/мин	Габариты	Вес
4R H 10-60	1050	1,5/1 │ 1/0,8	60/60	1,1	4,5	2050×875×1060	720
4R H 10-75	1050	2/1,5 │ 1,5/1	75/75	1,2	4,5	2050×875×1060	750
4R H 10-90	1050	2,5/2 │ 2/1,5	90/100	2,2	4,5	2250×1000×1500	1400
4R H 10-130	1050	5/4 │ 4/3	130/110	3	4,5	2250×1000×1500	1600
4R H 13-115	1350	4/3 │ 3/2	115/115	3	4,5	2550×1000×1500	1600
4R H 15-90	1550	2/1,5 │ 1,5/1	90/100	2,2	4,5	2750×1000×1500	1600
4R H 15-130	1550	4/3 │ 3/2	130/110	3	5	2750×1000×1500	1800

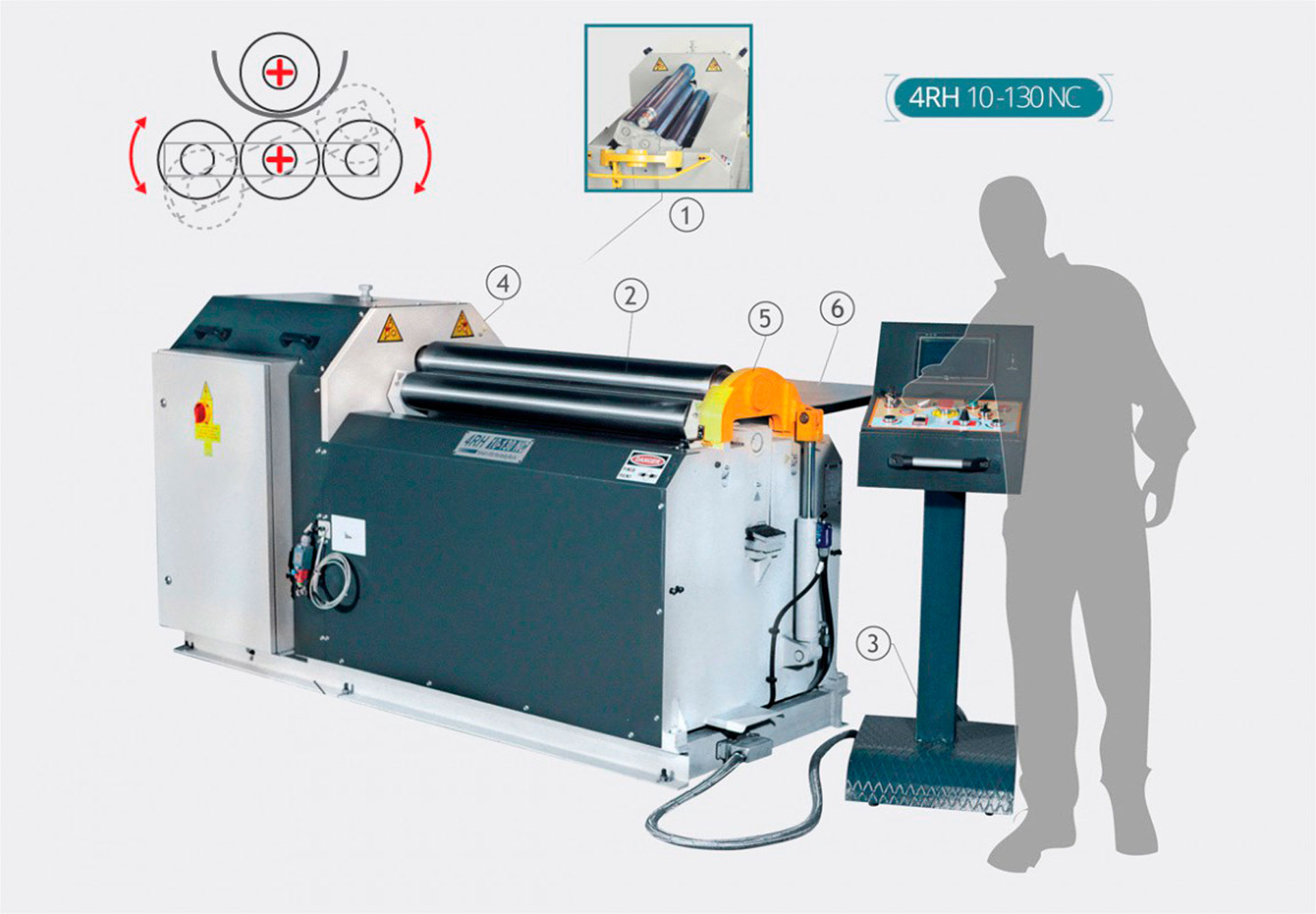

Детальное описание узлов станка

Гидравлическая система

Компоненты Bosch-Rexroth (Германия) и Parker (США) обеспечивают надёжность и долгий срок службы.
Гидропоршни управляют всеми подвижными валками — настройка точная и плавная.
Встроенная защита от перегрузки автоматически останавливает станок при превышении допустимой толщины.
Минимальный уровень шума — подходит для цехов с требованиями к акустике.

Система управления

Базовая версия — ручное управление с цифровыми индикаторами положения валов.
Опционально — NC-контроллер для автоматического цикла.
Мобильный пульт управления удобно располагается рядом с рабочей зоной.
Возможен автоматический цикл со скоростью до 20 секунд на изделие.

Валы и станина

Четыре закалённых рабочих вала — устойчивы к износу и деформации.
Сварная станина из высокопрочной стали — обеспечивает жёсткость и устойчивость.
Габариты продуманы под небольшие производственные площади.
Все модели работают с листом шириной до 1 550 мм.

Откидной торец

Гидравлически поднимаемый элемент упрощает снятие готовых изделий.
Исключает повреждение поверхности при демонтаже.
Снижает физическую нагрузку на оператора.
Особенно полезен при работе с замкнутыми круглыми обечайками.

Надёжность и обслуживание

Электрооборудование — Telemechanique и Siemens.
Минимальные требования к техобслуживанию.
Сертифицирован для эксплуатации в ЕС и РФ.
Подходит для круглосуточной работы при соблюдении режима.

Главные достоинства вальцовочного станка

Компактность: небольшие размеры и вес — от 720 кг.
Универсальность: сталь, нержавейка, алюминий — всё в работе.
Автоматизация: опция NC-контроллера делает станок готовым к серийному производству.
Надёжность: компоненты от европейских лидеров промышленности.
Простота: обучение оператора занимает минимум времени.

Экономическая эффективность

Цена вальцовочного станка четырехвалкового гидравлического SAHINLER 4RH делает его одним из самых рентабельных решений в своём классе. Он сочетает низкие капитальные затраты, минимальное энергопотребление и высокую скорость выпуска изделий. Для малых мастерских и сервисных предприятий, где важна универсальность и мобильность, станок вальцовочный для металла этой серии становится оптимальным выбором. Благодаря возможности дооснащения NC-системой, его можно легко адаптировать под рост производственных задач без замены оборудования.

Комплектация

Четыре закалённых вала
Гидравлические поршни для перемещения валков
Откидной торец с гидроприводом
Мобильный пульт управления с цифровой индикацией
Система защиты от перегрузки
Стальная сварная станина
Гидравлика — Bosch-Rexroth, Parker
Электрооборудование — Telemechanique, Siemens

Дополнительные опции

NC-контроллер для автоматического цикла
Кран для поддержки крупногабаритных листов
Гидравлическая боковая опора
Шлифовка и полировка валов
Двухскоростная система (вариатор)
Моторные приводы всех четырёх валков
