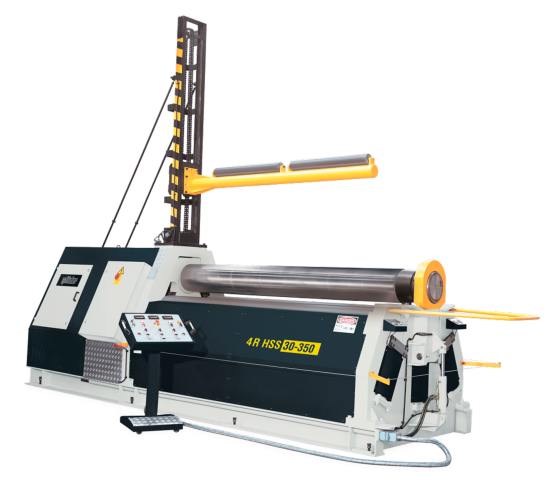

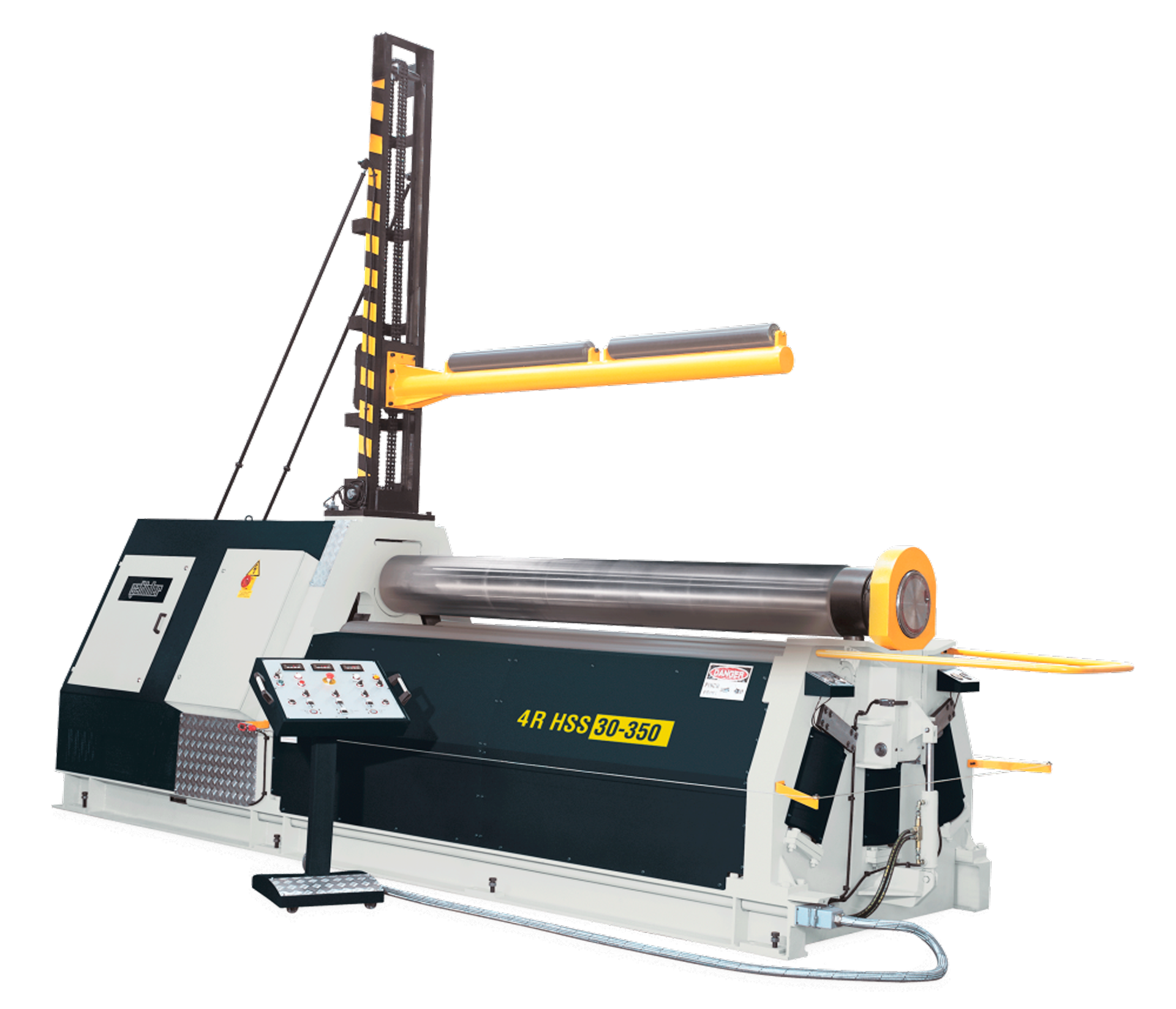

Вальцовочный станок четырехвалковый гидравлический 4R HSS

Турция

Модели серии

4R HSS 20-260 4RH 4R HS 4R HC 4R HSS 25-320 4R HSS 20-320 4R HSS 20-280 4R HSS

Бренд SAHINLER
Максимальная рабочая скорость 5 (для моделей с центральным валком до Ø460) / 4 (для моделей с центральным валком от Ø500)
Минимальная рабочая скорость 1,5 (для моделей с центральным валком до Ø460) / 1 (для моделей с центральным валком от Ø500)
Страна производитель Турция

Все характеристики

9 900 000 ₽

от 284 167 ₽/мес в лизинг Аванс: 10%
Срок договора: 36 мес.

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

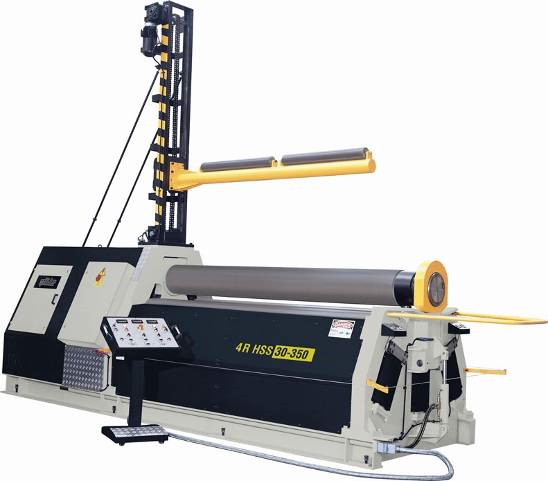

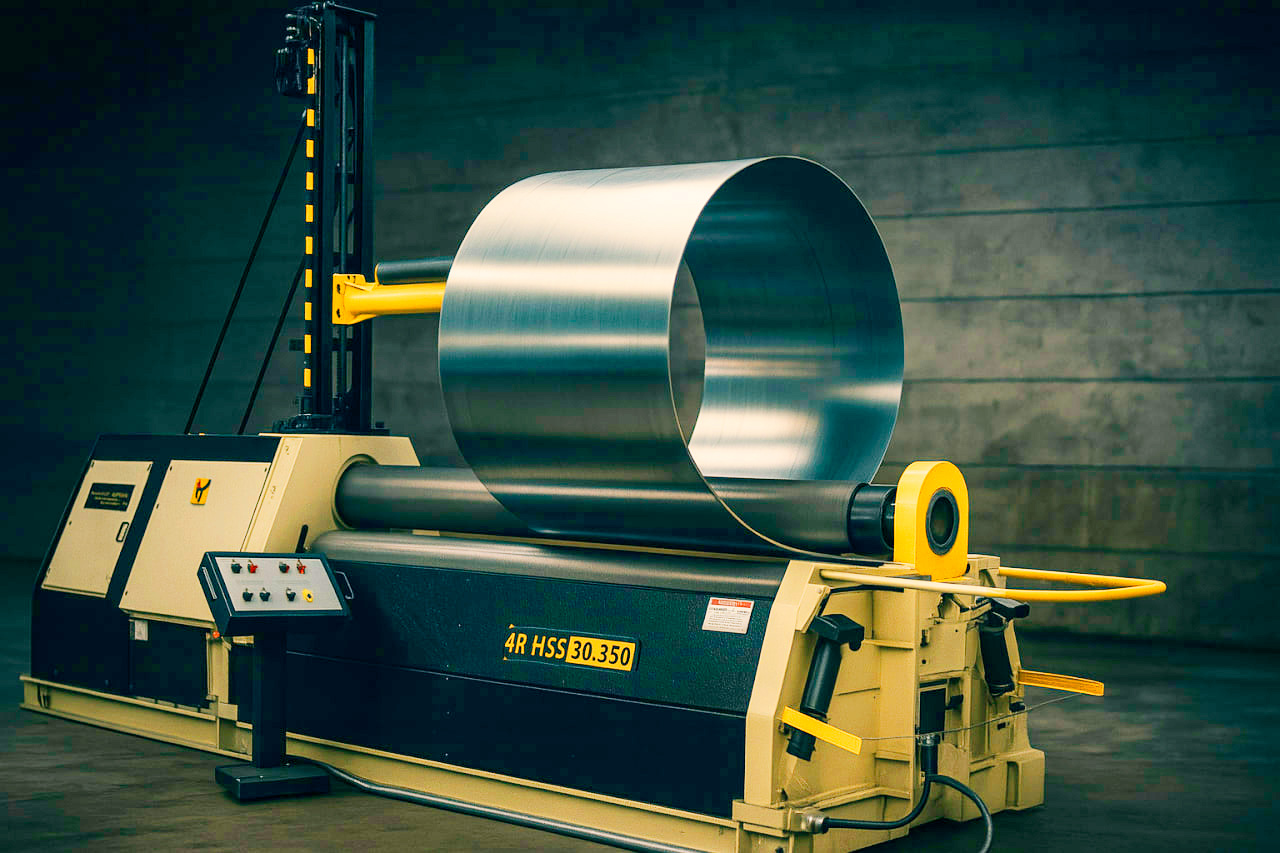

Вальцовочный станок четырехвалковый гидравлический SAHINLER 4R HSS - это профессиональное оборудование для точной гибки листового металла, разработанное турецкой компанией Sahinler. Станки этой серии относятся к категории гидравлические вальцовочные станки и предназначены для формовки цилиндрических и конических деталей из листов средней и большой толщины, включая нержавеющую сталь. Благодаря четырёхвалковой схеме и прямой передаче усилия от гидроцилиндров к валам, оборудование обеспечивает минимальные прямые участки и высокую повторяемость геометрии изделий. Такие станки идеально подходят для предприятий, где важны надёжность, производительность и качество при изготовлении обечаек, резервуаров, вентиляционных элементов и других радиусных конструкций.

Назначение и области применения

Производство полных цилиндрических обечаек для ёмкостей и резервуаров.
Формовка конических заготовок - диффузоров, воронок, переходников.
Изготовление радиусных деталей из чёрного и нержавеющего листа в химической, нефтегазовой и пищевой промышленности.
Серийное производство фасонных частей для судостроения, энергетики и машиностроения.

Ключевые функциональные возможности

Функция	Описание
Четырёхвалковая компоновка	Лист зажимается между верхним и нижним валами - подгибка возможна с обеих сторон без переустановки.
Прямая передача усилия	Гидроцилиндры расположены непосредственно под подшипниковыми узлами - усилие передаётся без рычагов и штифтов.
Коническая гибка	Входит в стандартную комплектацию - не требует доплаты (в отличие от большинства конкурентов).
Гидравлический привод трёх валов	Верхний и оба боковых вала приводятся в движение независимыми гидродвигателями через планетарные редукторы.
Откидной верхний вал	Гидравлический подъём упрощает снятие готовых изделий, особенно крупногабаритных.

Преимущества использования

Минимальные прямые участки благодаря предварительному зажиму листа.
Высокая жёсткость конструкции - снижает вибрации и повышает точность.
Закалённые валы из стали SAE 1050 (CK 45-50) обеспечивают долгий срок службы даже при интенсивной эксплуатации.
Линейные направляющие уменьшают межцентровое расстояние между валами, улучшая качество гибки.
Встроенная гидростанция с низким уровнем шума и удобным доступом для обслуживания.

Станки серии 4R HSS - это выбор для производств, ориентированных на выпуск качественных радиусных изделий из листового металла. Конструкция обеспечивает как удобство работы оператора, так и стабильность технологического процесса, делая оборудование востребованным решением в сегменте станок вальцовочный для металла.

Технические характеристики вальцовочных станков SAHINLER серии 4R HSS

Модель	Длина	×5 без/с	×1,5 без/с	Ø валов	кВт	м/мин	Габариты	Вес, кг
4R HSS 20-280	2050	20/16	16/12	280/220	16,5	1,5–5	4350×1700×1850	8550
4R HSS 20-320	2050	25/20	20/16	320/240	20	1,5–5	4350×1800×1950	10500
4R HSS 20-350	2050	30/25	25/20	350/260	23,5	1,5–5	4350×1900×1950	11500
4R HSS 20-380	2050	40/30	30/25	380/300	31,5	1,5–5	4850×2250×2350	14650
4R HSS 20-400	2050	45/35	35/30	400/300	38,5	1,5–5	4850×2250×2350	16500
4R HSS 20-460	2050	50/40	40/35	460/380	38,5	1,5–5	4850×2300×2350	19800
4R HSS 20-500	2050	55/45	45/40	500/400	63	1–4	5550×2800×2900	33500
4R HSS 20-550	2050	60/50	50/45	550/450	70	1–4	5700×2900×2950	40000
4R HSS 25-280	2550	16/12	12/10	280/220	16,5	1,5–5	4850×1700×1850	9650
4R HSS 25-320	2550	20/16	16/12	320/240	20	1,5–5	4850×1800×1950	11600
4R HSS 25-350	2550	25/20	20/16	350/260	23,5	1,5–5	4850×1900×1950	12800
4R HSS 25-380	2550	30/25	25/20	380/300	31,5	1,5–5	5350×2250×2350	16720
4R HSS 25-400	2550	40/30	30/25	400/300	38,5	1,5–5	5350×2250×2350	17800
4R HSS 25-460	2550	45/35	35/30	460/380	38,5	1,5–5	5350×2300×2350	22400
4R HSS 25-500	2550	50/40	40/35	500/400	63	1–4	6050×2800×2900	36000
4R HSS 25-550	2550	55/45	45/40	550/450	70	1–4	6200×2900×2950	43500
4R HSS 30-280	3100	12/10	10/8	280/220	16,5	1,5–5	5350×1700×1850	10600
4R HSS 30-320	3100	16/12	12/10	320/240	20	1,5–5	5350×1800×1950	12750
4R HSS 30-350	3100	20/16	16/12	350/260	23,5	1,5–5	5350×1900×1950	14450
4R HSS 30-380	3100	25/20	20/16	380/300	31,5	1,5–5	5850×2250×2350	19200
4R HSS 30-400	3100	30/25	25/20	400/300	38,5	1,5–5	5850×2250×2350	20200
4R HSS 30-460	3100	40/30	30/25	460/380	38,5	1,5–5	5850×2300×2350	25100
4R HSS 30-500	3100	45/35	35/30	500/400	63	1–4	6600×2800×2900	38500
4R HSS 30-550	3100	50/40	40/35	550/450	70	1–4	6750×2900×2950	47000
4R HSS 30-580	3100	60/45	45/40	580/480	73	1–4	6750×2950×2950	50000
4R HSS 30-620	3100	70/60	60/50	620/520	123	1–4	7200×3250×3250	62000
4R HSS 30-680	3100	85/70	70/60	680/580	150	1–4	7700×3500×3600	82500
4R HSS 40-280	4100	8/6	6/4	280/220	16,5	1,5–5	6450×1700×1850	13000
4R HSS 40-320	4100	10/8	8/6	320/240	20	1,5–5	6450×1800×1950	14750
4R HSS 40-350	4100	12/10	10/8	350/260	23,5	1,5–5	6450×1900×1950	17150
4R HSS 40-380	4100	16/12	12/10	380/300	31,5	1,5–5	6950×2250×2350	22000
4R HSS 40-400	4100	20/16	16/12	400/300	38,5	1,5–5	6950×2250×2350	23500
4R HSS 40-460	4100	25/20	20/16	460/380	38,5	1,5–5	6950×2300×2350	29500
4R HSS 40-500	4100	35/25	25/20	500/400	63	1–4	7600×2800×2900	43500
4R HSS 40-550	4100	40/30	30/25	550/450	70	1–4	7750×2900×2950	54000
4R HSS 60-350	6100	8/6	6/4	350/260	23,5	1,5–5	8450×1900×1950	24000
4R HSS 60-380	6100	10/8	8/6	380/300	31,5	1,5–5	8950×2250×2350	28250
4R HSS 60-400	6100	13/10	10/8	400/300	38,5	1,5–5	8950×2250×2350	30000
4R HSS 60-460	6100	15/12	12/10	460/380	38,5	1,5–5	8950×2300×2350	40000
4R HSS 60-500	6100	20/16	16/12	500/400	63	1–4	9600×2550×2350	67500
4R HSS 60-550	6100	25/20	20/16	550/450	70	1–4	9750×2900×2900	70000
4R HSS 60-620	6100	30/25	25/20	620/520	123	1–4	10200×3250×3250	88500

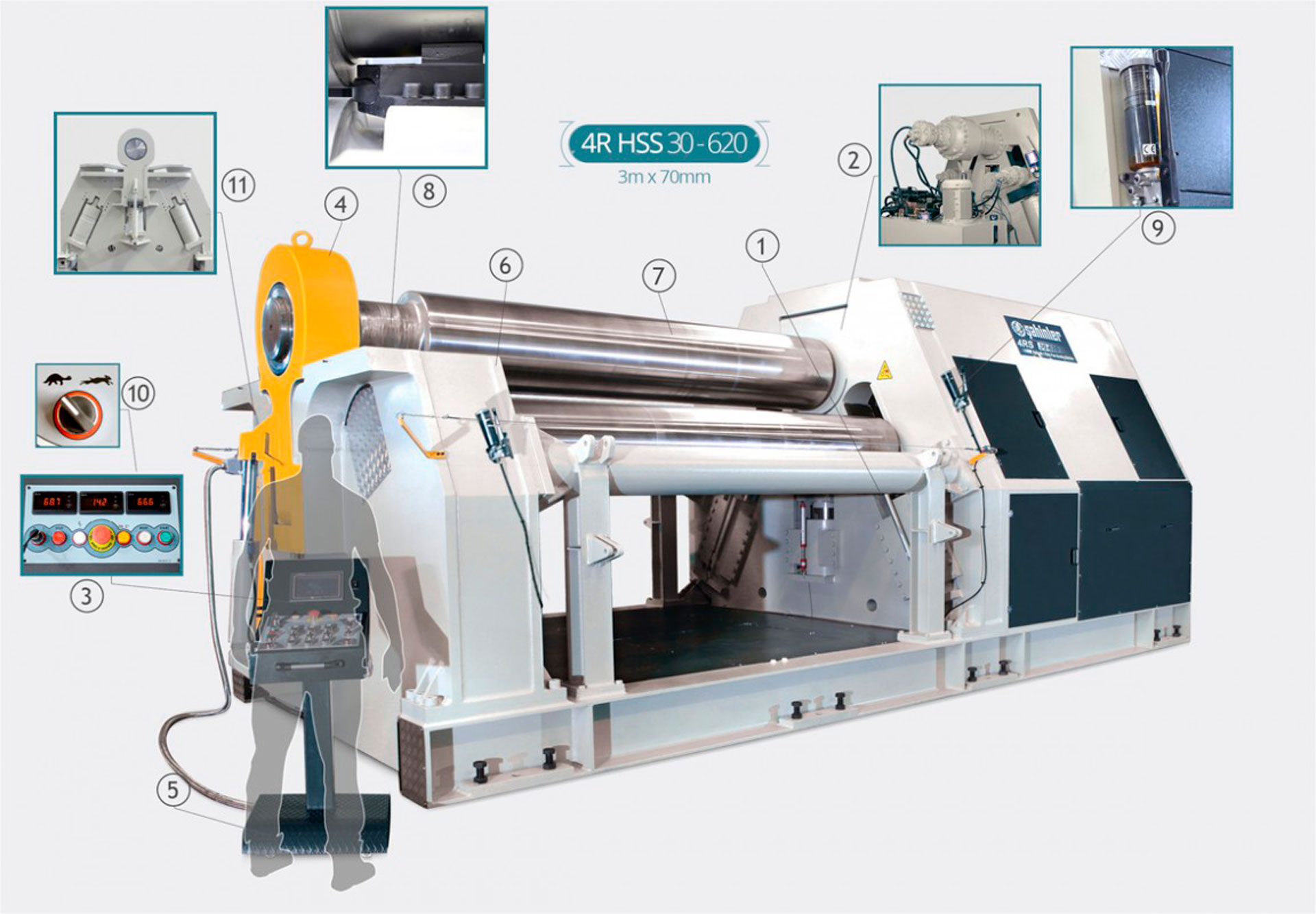

Детальное описание узлов станка

Гидравлическая система

Каждый приводной вал (верхний и боковые) оснащён собственным гидродвигателем и планетарным редуктором.
Редукторы смонтированы непосредственно на валах - это исключает потери мощности при передаче крутящего момента.
Гидростанция полностью встроена в корпус, защищена от пыли и влаги, при этом доступ для обслуживания обеспечен съёмными панелями.
Низкий уровень шума соответствует требованиям современных производственных цехов.

Система управления

Базовая комплектация - NC-система с управлением по трём осям (перемещение боковых валов и подача листа).
Опционально - CNC-система с поддержкой до 9 осей (включая наклон валов и перемещение опор).
Мобильный пульт управления упрощает настройку и мониторинг процесса.
Три цифровых индикатора обеспечивают точное позиционирование валов.

Валы и направляющие

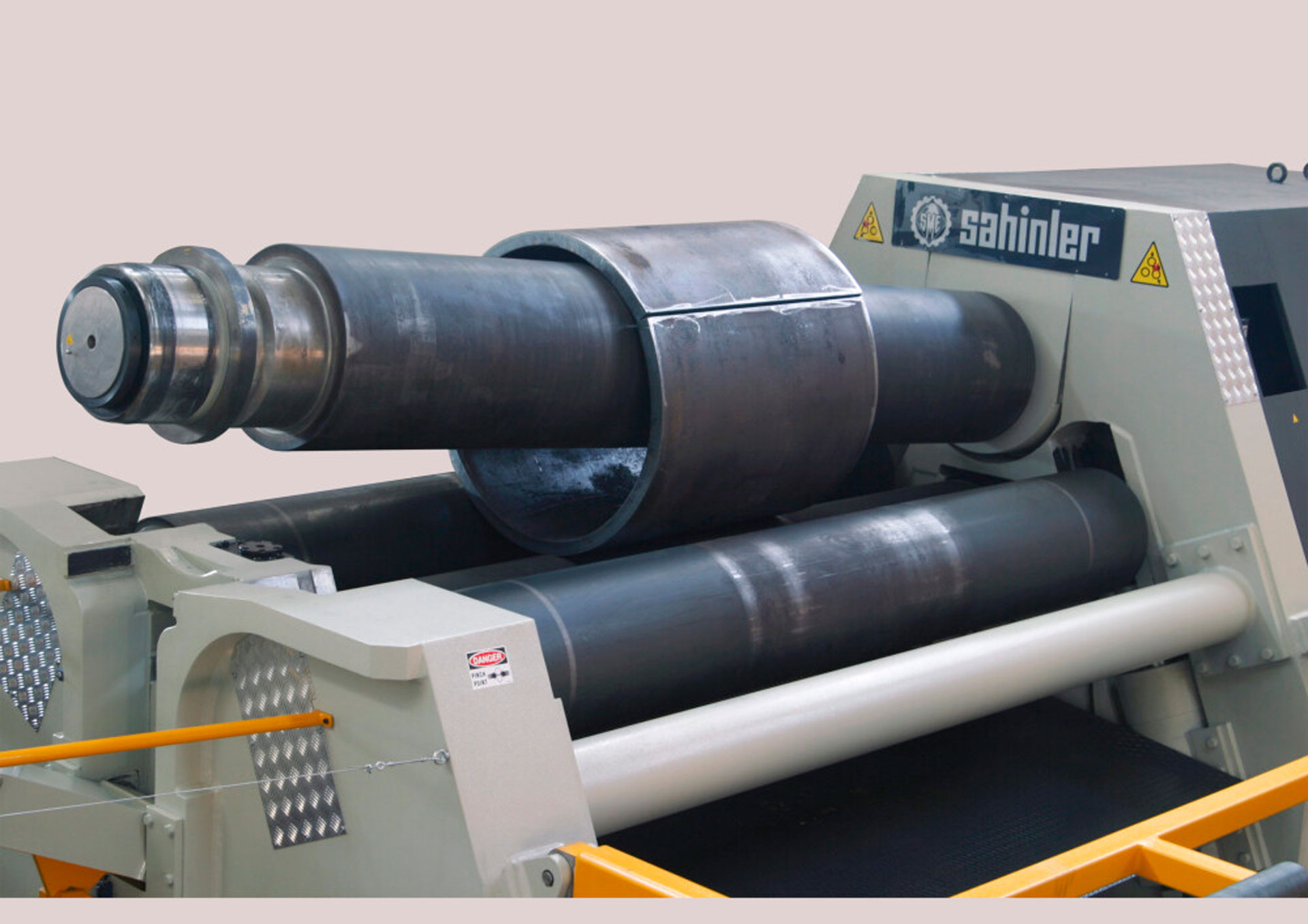

Валы изготовлены из стали SAE 1050, подвергнуты индукционной закалке и полировке.
Высококачественные линейные направляющие минимизируют люфты и повышают стабильность радиуса гибки.
Настройка радиуса осуществляется за счёт перемещения боковых валов.
Двухскоростной режим позволяет выбирать оптимальную скорость подачи в зависимости от задачи.

Коническая гибка

Встроена по умолчанию - не требует дополнительных опций или настроек.
Позволяет изготавливать конусы с различным углом наклона без смены оснастки.
Особенно востребована при производстве переходных элементов и аэродинамических деталей.
Высокая точность угла за счёт управляемого перемещения боковых валов.

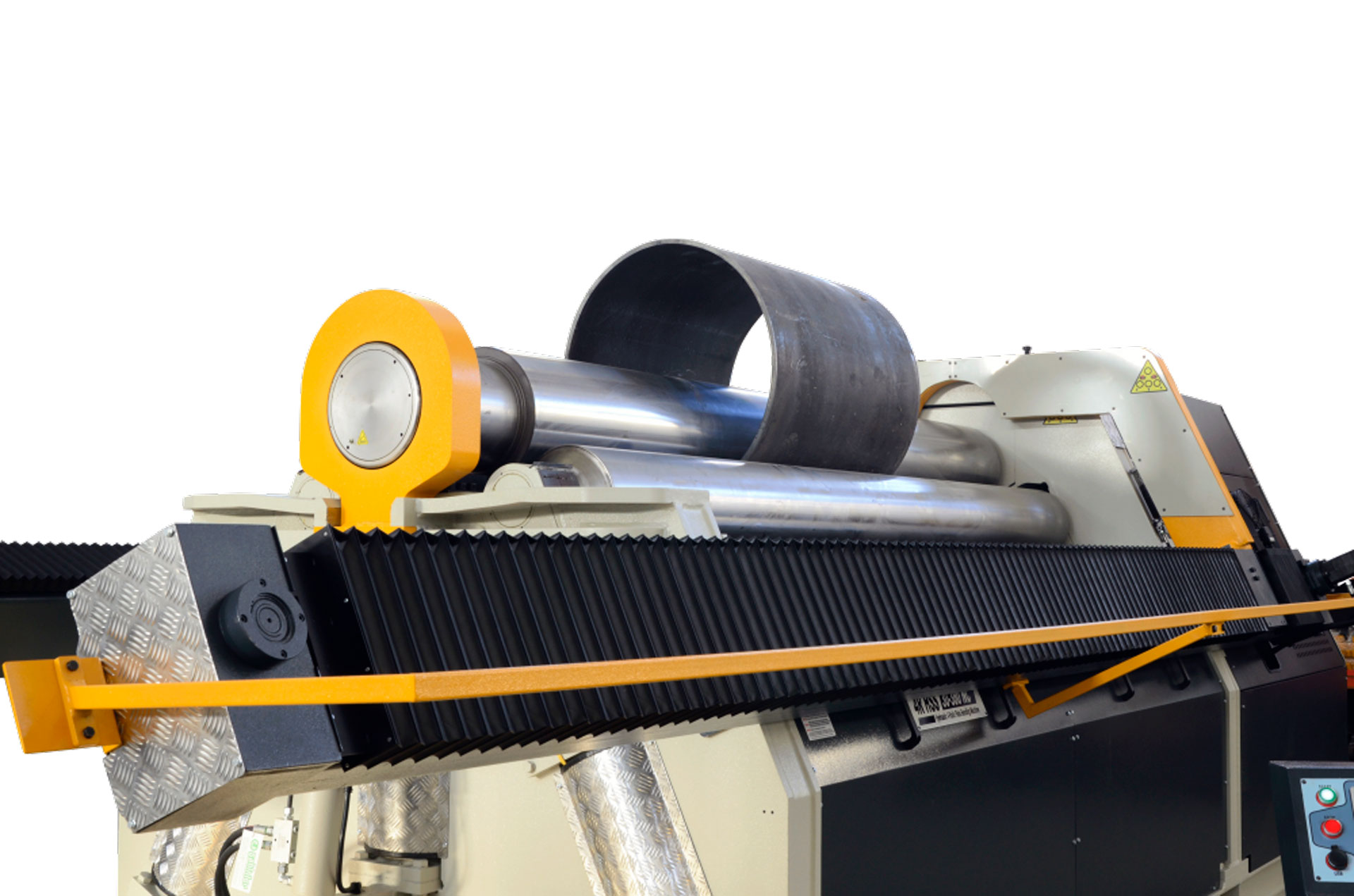

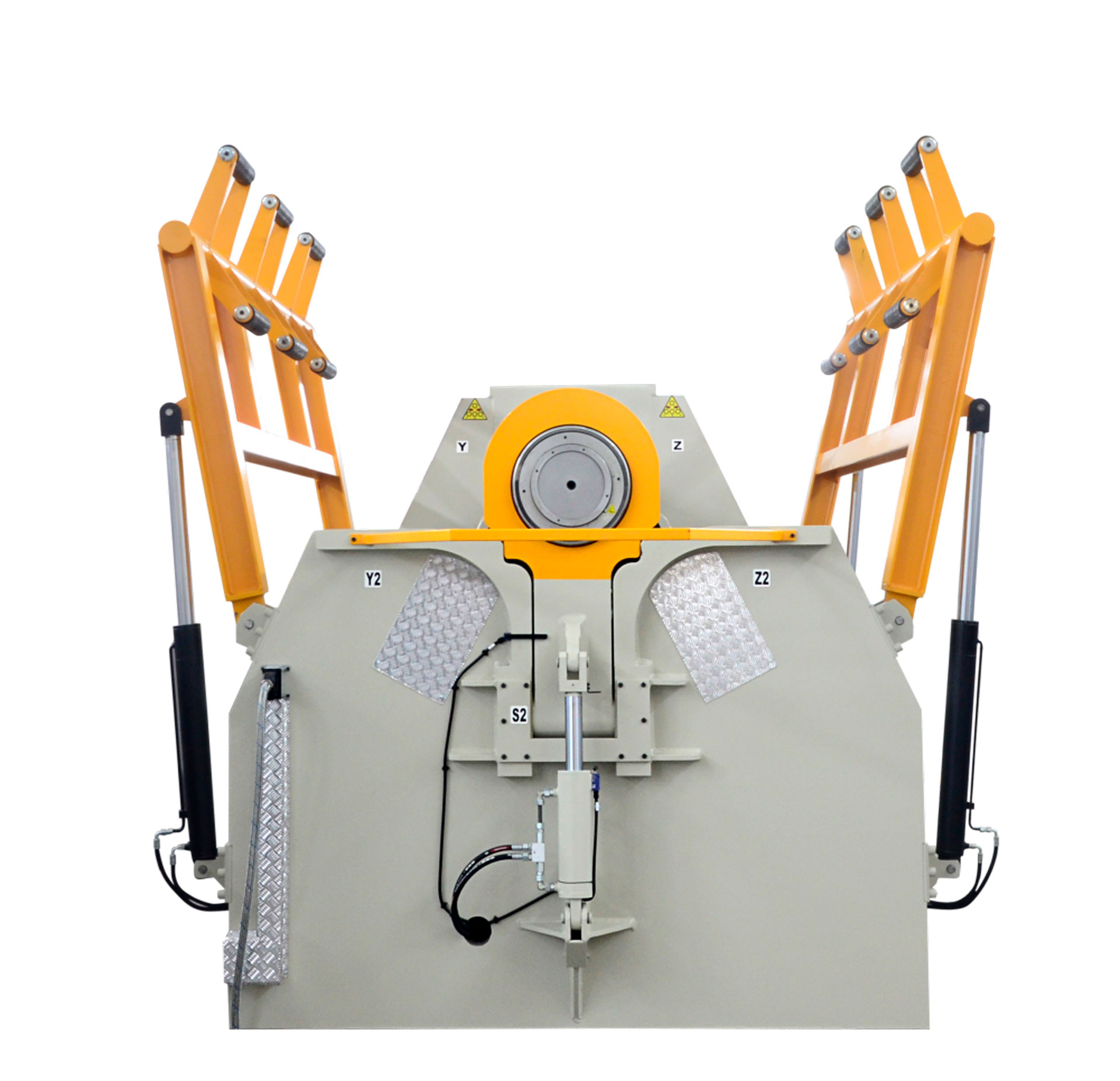

Откидной верхний вал

Специальный гидроцилиндр поднимает верхний вал под углом.
Облегчает извлечение готовых цилиндрических изделий, особенно при работе с длинными заготовками.
Снижает физическую нагрузку на оператора и сокращает время цикла.
Интегрируется с рольгангами и системами поддержки в расширенной комплектации.

Станина и надёжность

Сварная рама из высокопрочной стали обеспечивает устойчивость к деформациям.
Система защиты от перегрузки предотвращает повреждение оборудования при превышении допустимой толщины.
Модели с диаметром валов до 460 мм оснащены гидравлической системой балансировки.
Модели с валами от 500 мм - электронной системой балансировки и автоматической централизованной смазкой.

Главные достоинства вальцовочного станка

Точность гибки: минимальные прямые участки и стабильный радиус.
Универсальность: цилиндрическая и коническая гибка без доплат.
Производительность: гибка с двух сторон без переустановки заготовки.
Надёжность: закалённые валы, прямая передача усилия, стальная рама.
Эргономика: откидной вал, цифровые индикаторы, мобильный пульт.

Экономическая эффективность

Четырехвалковый SAHINLER HSS 4R - вальцовочный станок, купить который стоит каждому предприятию, ориентированному на регулярное производство радиусных изделий из листового металла. Благодаря встроенной конической гибке, минимальному браку и высокой автоматизации, оборудование обеспечивает быструю окупаемость. Гидравлические вальцовочные станки этой серии снижают трудозатраты, повышают качество продукции и упрощают технологический процесс — особенно при работе с нержавеющей сталью и толстолистовым прокатом.

Комплектация

Стальная сварная рама
Кованые или горячекатаные валы из стали SAE 1050 (CK 45-50), индукционно закалённые и полированные
Три гидродвигателя с планетарными редукторами (верхний и боковые валы)
Гидравлический привод прижимного и боковых валков
Устройство для конической гибки (в базовой версии)
Откидной верхний вал с гидроприводом
Три цифровых индикатора позиционирования
Мобильный пульт управления
Система централизованной смазки
Защита от перегрузки
Двухскоростная рабочая система
Система линейных направляющих для точного перемещения валов
Гидравлическая или электронная система балансировки (в зависимости от диаметра валов)
Автоматическая система смазки (для моделей с Ø500 мм и выше)

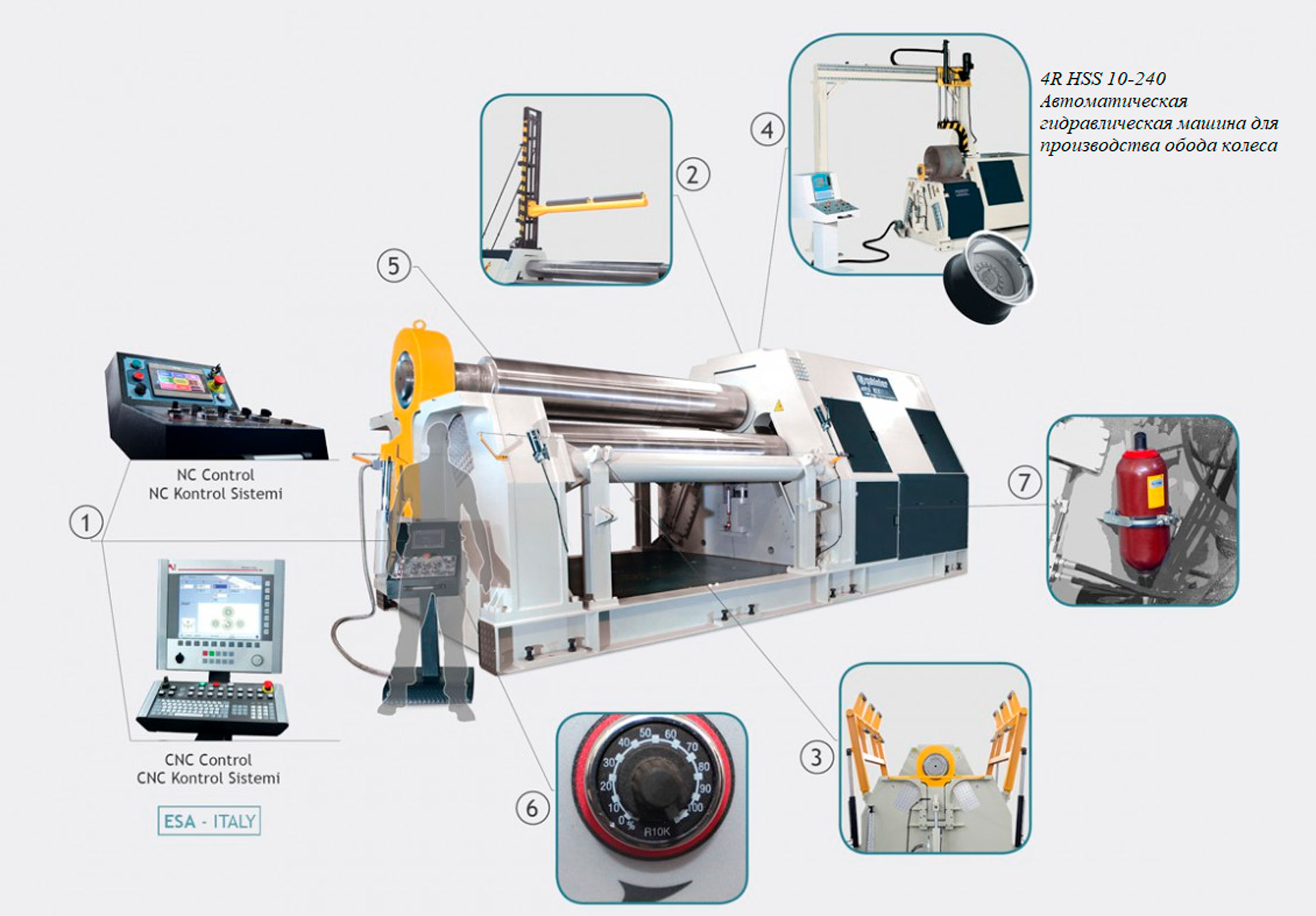

Дополнительные опции

CNC-система управления (до 9 осей)
Гидравлические центральная и боковые опоры
Рольганг для подачи листа
Кран для поддержки листов большого диаметра
Гидравлическая система для извлечения готового изделия
Система компенсации при прокатке листа со сварным швом
Система с вариатором скорости вращения валов
Электронные системы балансировки для моделей с Ø280–460 мм (опция)
Закалённые валы для специальных задач

Вальцы
Максимальная рабочая скорость 5 (для моделей с центральным валком до Ø460) / 4 (для моделей с центральным валком от Ø500) м/мин
Минимальная рабочая скорость 1,5 (для моделей с центральным валком до Ø460) / 1 (для моделей с центральным валком от Ø500) м/мин
Общие характеристики
Тип системы смазки автоматическая
Электрическое напряжение (электропитание) 380 В
Частота переменного тока 50 Гц
Бренд SAHINLER
Страна производитель Турция
Серия 4R HSS
