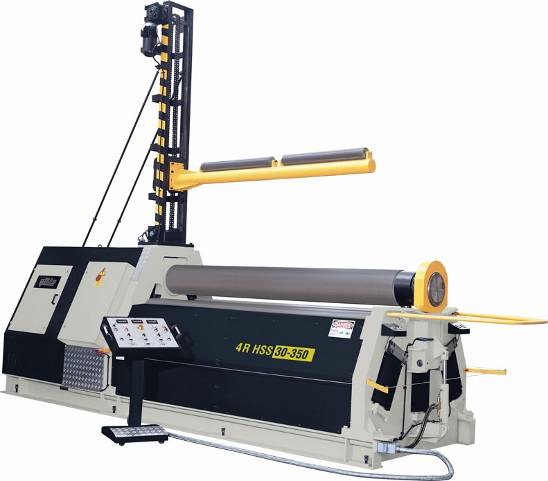

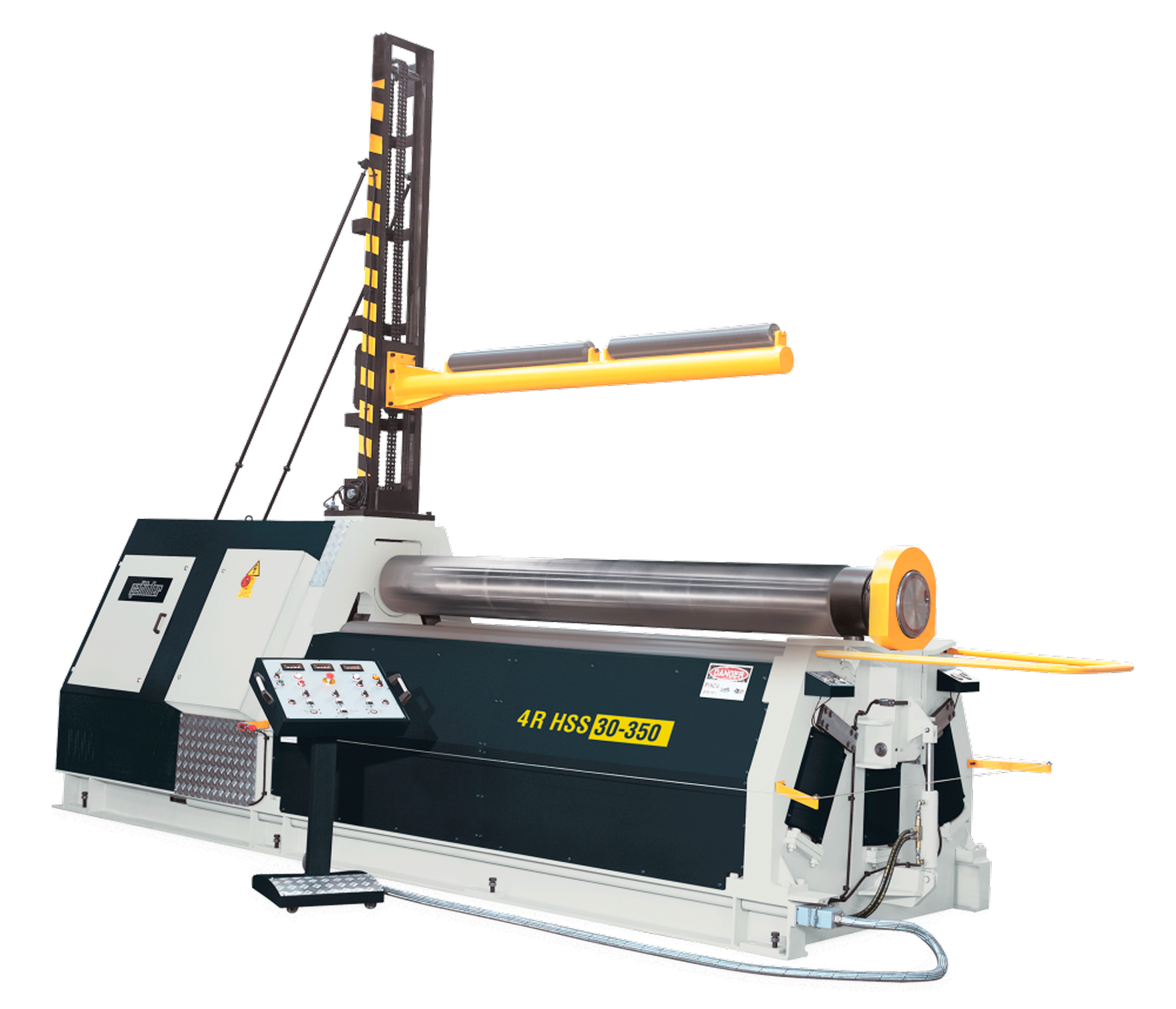

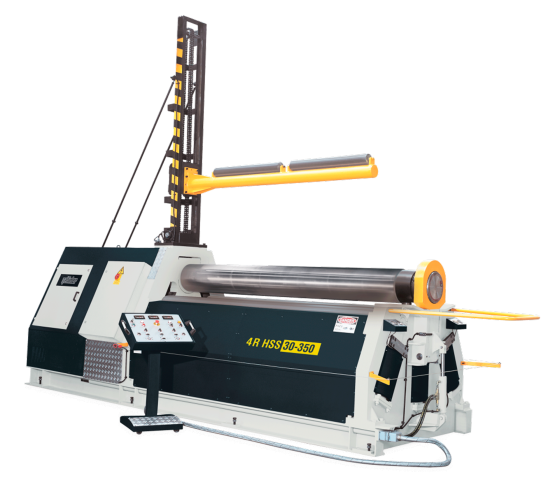

Вальцовочный станок четырехвалковый гидравлический 4R HSS 25-320

Вальцовочный станок четырехвалковый гидравлический 4R HSS 25-320 - это промышленное оборудование для гибки листового металла в цилиндрические, конические и профильные формы. Станок разработан для автоматической вальцовки листов средней и большой толщины и подходит как для серийного, так и для единичного производства. Благодаря четырёхвалковой схеме и гидравлическому приводу, оборудование обеспечивает точный предподгиб кромок и последующую гибку за один проход, что значительно ускоряет технологический цикл и снижает трудозатраты.

Назначение и области применения

• Производство обечаек для резервуаров, ёмкостей, труб и кожухов промышленного оборудования.
• Изготовление конусных и цилиндрических деталей для вентиляционных систем, строительных и нефтехимических объектов.
• Работа с углеродистой, нержавеющей сталью и другими токопроводящими металлами толщиной до 25 мм.
• Эффективное использование как в ремонтных цехах, так и на крупных предприятиях с серийным выпуском изделий.

Ключевые функциональные возможности

Преимущества использования

• Высокая производительность: подгиб и основная гибка выполняются за один проход, без перенастройки станка.
• Точность изгиба: минимальный радиус - 12 мм с подгибом, 16 мм без подгиба.
• Надёжность конструкции: массивная станина и усиленные валы выдерживают нагрузки при работе с листами толщиной до 25 мм.
• Простота эксплуатации: интуитивное управление и отсутствие сложной автоматики снижают требования к квалификации персонала.
• Долговечность: износостойкие поверхности валов и качественные гидрокомпоненты обеспечивают длительный срок службы.

Четырехвалковый вальцовочный станок 4R HSS 25-320 - это проверенное решение для предприятий, где требуется высокая точность и скорость формовки металлических листов. Оборудование подходит как для единичного, так и для серийного производства изделий с криволинейной геометрией.

Технические характеристики

Детальное описание узлов станка

Четырёхвалковая система

• Состоит из двух нижних гидравлических боковых валов и двух верхних центральных валов.
• Боковые валы перемещаются вертикально, обеспечивая подачу листа и подгиб кромок.
• Верхний вал фиксируется в заданном положении, создавая требуемый радиус изгиба.
• Такая схема исключает необходимость ручного подгиба и повышает качество кромки.

Гидравлическая система

• Обеспечивает плавное и мощное перемещение боковых валов.
• Включает масляный насос, распределители, фильтры и систему защиты от перегрузок.
• Позволяет точно дозировать усилие и избежать деформации листа при начале гибки.

Привод и управление

• Главный привод - электродвигатель мощностью 20 кВт, передающий крутящий момент на центральные валы через планетарный редуктор.
• Скорость вальцовки регулируется в диапазоне 1.5–5 м/мин, что позволяет адаптировать процесс под толщину и марку материала.
• Управление осуществляется с выносного пульта с кнопками «вперёд», «назад» и «стоп», а также цифровыми индикаторами положения валов.

Конструкция станины

• Изготовлена из массивной стальной плиты и усиленных рёбер жёсткости.
• Обеспечивает устойчивость к динамическим нагрузкам и минимизирует вибрации.
• Все валы установлены на прецизионных подшипниках качения с централизованной смазкой.

Эргономика и безопасность

• Оператор имеет полный обзор зоны гибки и свободный доступ к настройке валов.
• Станок оснащён аварийной остановкой и защитными кожухами приводных цепей.
• Откидной торец с гидравлическим приводом упрощает съём готовых изделий.

Главные достоинства станка

1. Эффективность: подгиб и вальцовка за один проход - экономия времени и снижение брака.
2. Точность: радиус изгиба стабилен по всей длине благодаря жёсткой конструкции.
3. Мощность: двигатель 20 кВт и гидравлика справляются с листами до 25 мм толщиной.
4. Универсальность: работа с цилиндрами и конусами без дополнительных оснасток.
5. Надёжность: проверенная механика и компоненты обеспечивают долгий срок службы.

Экономическая эффективность

Четырехвалковый 4R HSS 25-320 - вальцовочный станок, купить который стоит каждому предприятию, работающему с листовым металлом толщиной от 10 до 25 мм. Благодаря возможности выполнения подгиба и основной гибки за один проход, оборудование значительно сокращает цикл обработки и снижает потребность в ручном труде. Простота конструкции и отсутствие сложной электроники минимизируют затраты на техническое обслуживание. Высокая надёжность и долговечность станка обеспечивают стабильную работу на протяжении десятилетий, что делает вложения в него оправданными даже при умеренных объёмах производства.

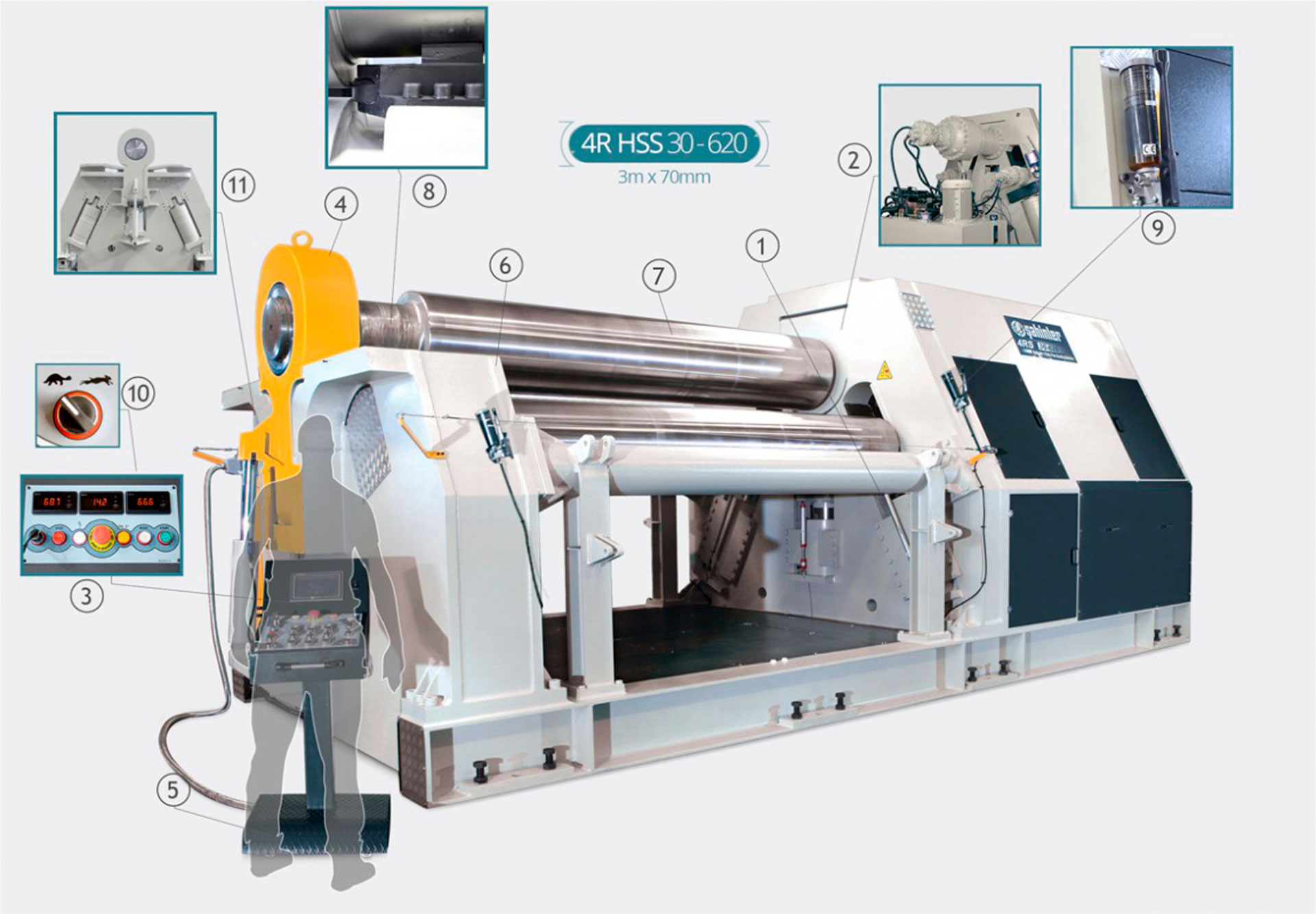

Стандартная комплектация

• Стальная сварная рама
• Кованые и индукционно-закаленные валки из стали SAE 1050 (CK 45-50)
• Гидравлический привод трёх валов (верхний и два боковых)
• Гидравлические поршни для перемещения прижимного и боковых валков
• Три цифровых индикатора для точного позиционирования валов
• Откидной торец с гидравлическим открытием
• Мобильный пульт управления
• Система централизованной смазки
• Устройство для конической гибки
• Защита от перегрузки
• Система гидравлической балансировки (для валов Ø280–460 мм)

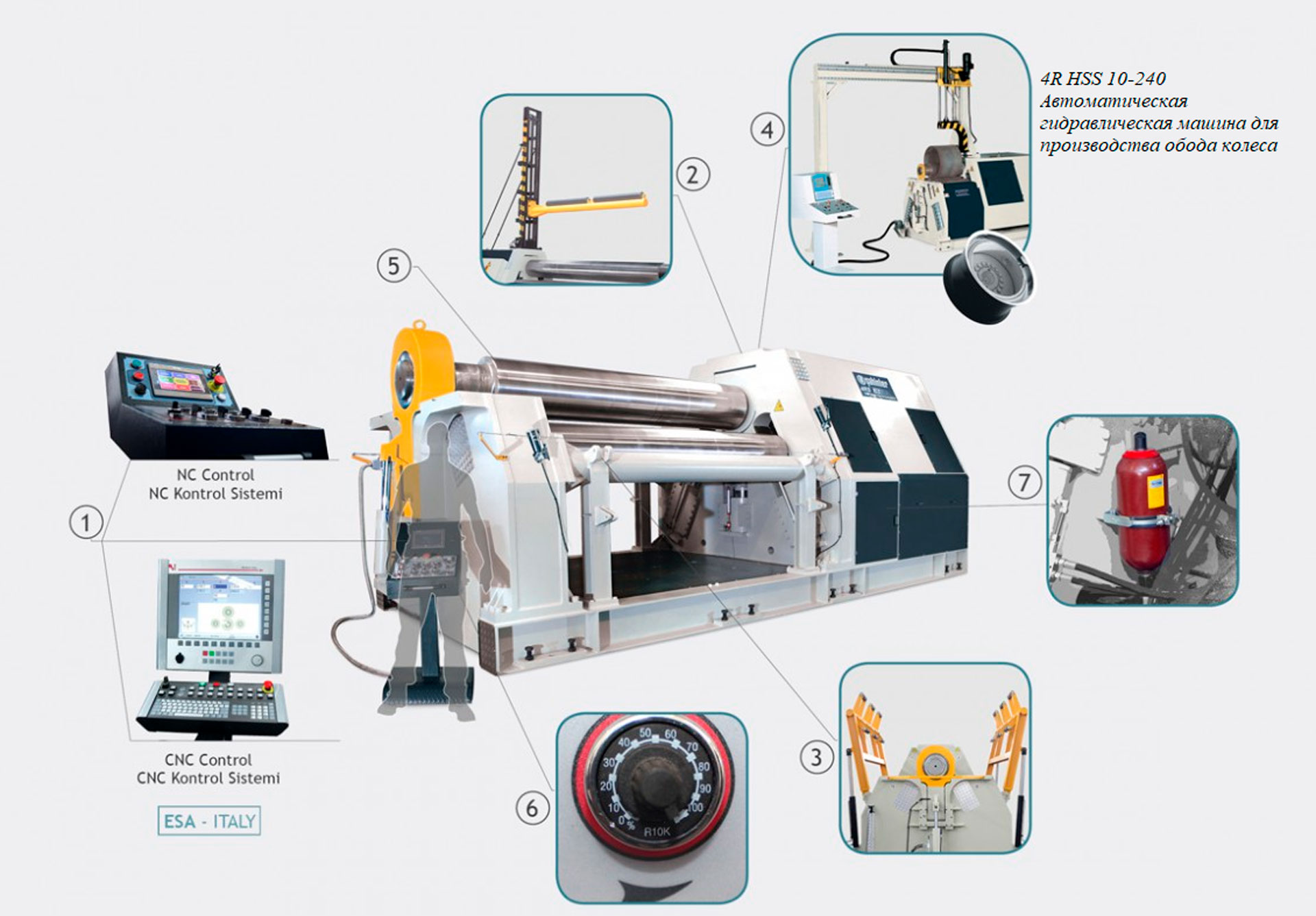

Дополнительные опции

• Автоматизация с NC или CNC управлением
• Кран для поддержки листов большого диаметра

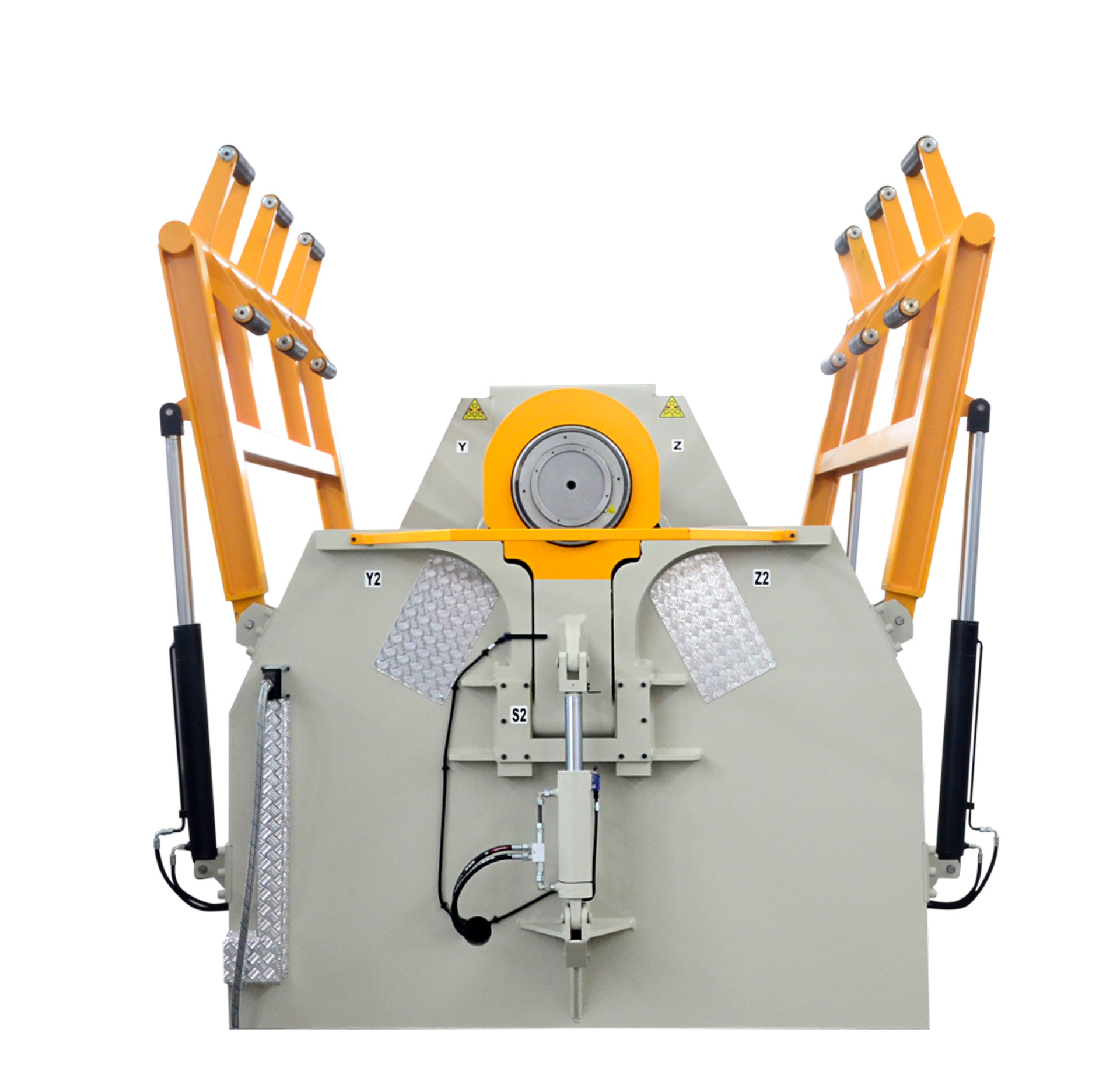

• Гидравлическая система боковой поддержки листа
• Гидравлическая система для автоматического извлечения готового изделия
• Закалённые валы для специальных задач
• Система с вариатором скорости
• Электронные системы балансировки (для валов Ø280–460 мм)
• Система компенсации при вальцовке листа со сварным швом
