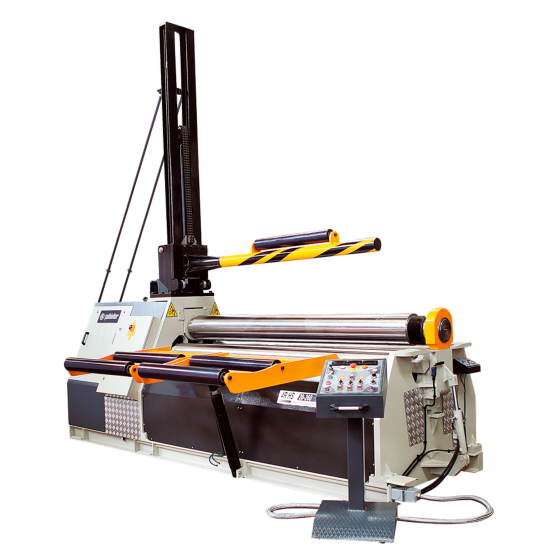

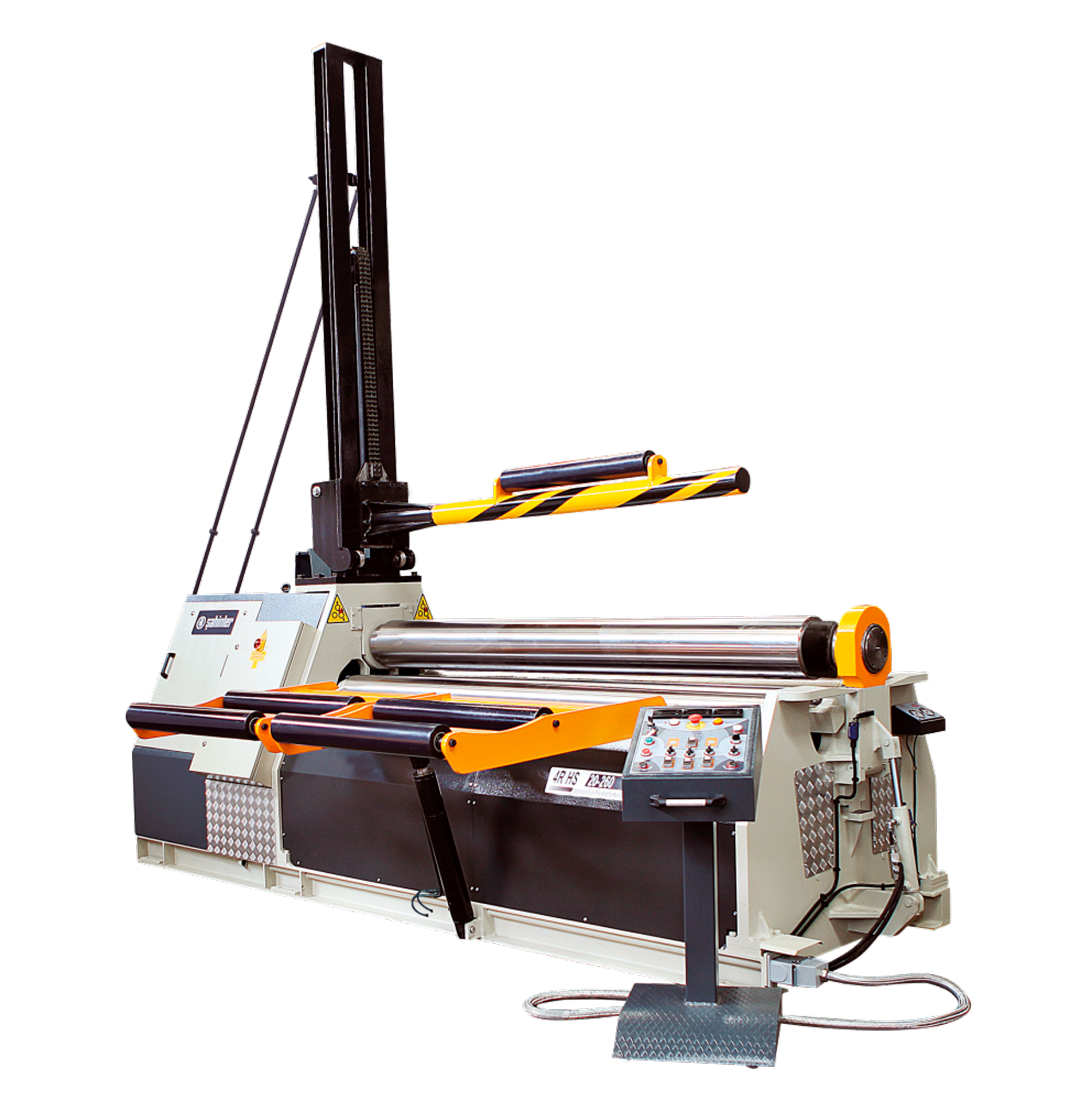

Вальцовочный станок четырехвалковый гидравлический SAHINLER 4R HS

Турция

Модели серии

4R HSS 20-260 4RH 4R HS 4R HC 4R HSS 25-320 4R HSS 20-320 4R HSS 20-280 4R HSS

Бренд SAHINLER
Страна производитель Турция
Серия 4R HS
Тип системы смазки автоматическая

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Вальцовочный станок четырехвалковый гидравлический SAHINLER 4R HS — это надёжное и технологичное оборудование турецкого производства, предназначенное для гибки листового металла средней толщины. Станки этой серии представляют собой современные гидравлические вальцовочные станки, сочетающие компактность, точность и удобство управления. Благодаря четырёхвалковой схеме и «планетарной» системе перемещения валов, оборудование обеспечивает минимальные прямые участки на кромках заготовок, что особенно важно при изготовлении цилиндрических и конических обечаек полной окружности. Такие станки находят применение в машиностроении, энергетике, системах вентиляции и при производстве ёмкостей из нержавеющей и чёрной стали.

Назначение и области применения

Изготовление обечаек полной окружности с фиксированным или переменным радиусом.
Формовка конических заготовок — переходников, воронок, диффузоров.
Производство деталей из листов средней толщины с высокими требованиями к качеству кромки.
Серийное изготовление фасонных частей для промышленного оборудования и систем вентиляции.

Ключевые функциональные возможности

Функция	Описание
Четырёхвалковая схема	Лист зажимается между верхним и нижним валами — подгибка с обеих сторон без переустановки.
«Планетарная» кинематика	Обеспечивает стабильное плечо приложения усилия и минимальные прямые участки даже при гибке малых радиусов.
Коническая гибка	Входит в стандартную комплектацию — не требует доплаты или специальной оснастки.
Гидравлический привод трёх валов	Гидродвигатели с планетарными редукторами смонтированы непосредственно на валах.
Откидной верхний вал	Гидравлический подъём упрощает снятие готовых изделий.

Преимущества использования

Короткие прямые участки на кромках за счёт постоянного усилия и точной кинематики.
Высокая энергоэффективность — минимум потерь на трение благодаря рычажно-планетарной системе.
Закалённые валы из стали SAE 1050 (CK 50) — устойчивы к износу и деформации.
Компактные габариты при высокой функциональности — подходят даже для небольших цехов.
Возможность работы как в ручном, так и в автоматизированном режиме (с NC/CNC).

Четырехвалковые гидравлические листогибы SAHINLER серии 4R HS предназначены для гибки листов средней толщины при производстве обжимных креплений в автоматическом рабочем цикле как с использованием различных систем ЧПУ, так и без них. Также они подходят для изготовления деталей переменного радиуса.

Технические характеристики вальцовочного станка

Модель	Длина, мм	Толщина без подгиба / с подгибом (x5)	Толщина без подгиба / с подгибом (x1.5)	Ø центр. вала	Ø бок. валов	Мощн., кВт	Скорость, м/мин	Габариты, мм	Масса, кг
4R HS 10-150	1 050	8/6	6/4	150	130	4	1,5–6	3 100×860×1 150	1 850
4R HS 10-170	1 050	9/7	7/5	170/160	150	4	1,5–6	3 100×860×1 150	2 100
4R HS 15-150	1 550	6/4	4/3	150	130	4	1,5–6	3 600×860×1 150	2 250
4R HS 15-170	1 550	8/6	6/4	170/160	150	4	1,5–6	3 600×860×1 150	2 500
4R HS 20-150	2 050	4/3	3/2	150	130	4	1,5–6	4 100×860×1 150	2 650
4R HS 20-170	2 050	6/4	4/3	170/160	150	4	1,5–6	4 100×860×1 150	2 900
4R HS 20-190	2 050	8/6	6/4	190	150	5,5	1,5–6	4 100×1 030×1 150	3 500
4R HS 20-220	2 050	10/8	8/6	220	160	5,5	1,5–6	3 750×1 180×1 300	4 000
4R HS 25-245	2 050	13/10	10/8	245	180	7,5	1,5–6	4 000×1 550×1 500	5 100
4R HS 25-260	2 050	16/13	13/10	260	200	7,5	1,5–6	4 000×1 590×1 600	5 970
4R HS 25-190	2 550	6/4	4/3	190	150	5,5	1,5–6	4 600×1 030×1 300	4 000
4R HS 25-220	2 550	8/6	6/4	220	160	5,5	1,5–6	4 250×1 180×1 300	4 500
4R HS 25-245	2 550	10/8	8/6	245	180	7,5	1,5–6	4 500×1 550×1 500	6 100
4R HS 25-260	2 550	13/10	10/8	260	200	7,5	1,5–6	4 500×1 590×1 600	6 740
4R HS 30-190	3 100	5/3	3/2	190	150	5,5	1,5–6	5 100×1 030×1 300	4 500
4R HS 30-220	3 100	7/5	5/3	220	160	5,5	1,5–6	47 500×1 180×1 300	5 500
4R HS 30-245	3 100	8/6	6/4	245	180	7,5	1,5–6	5 000×1 550×1 500	6 600
4R HS 30-260	3 100	10/8	8/6	260	200	7,5	1,5–6	5 000×1 590×1 600	7 480
4R HS 40-260	4 100	6/4	4/3	260	200	7,5	1,5–6	6 000×1 590×1 600	9 300

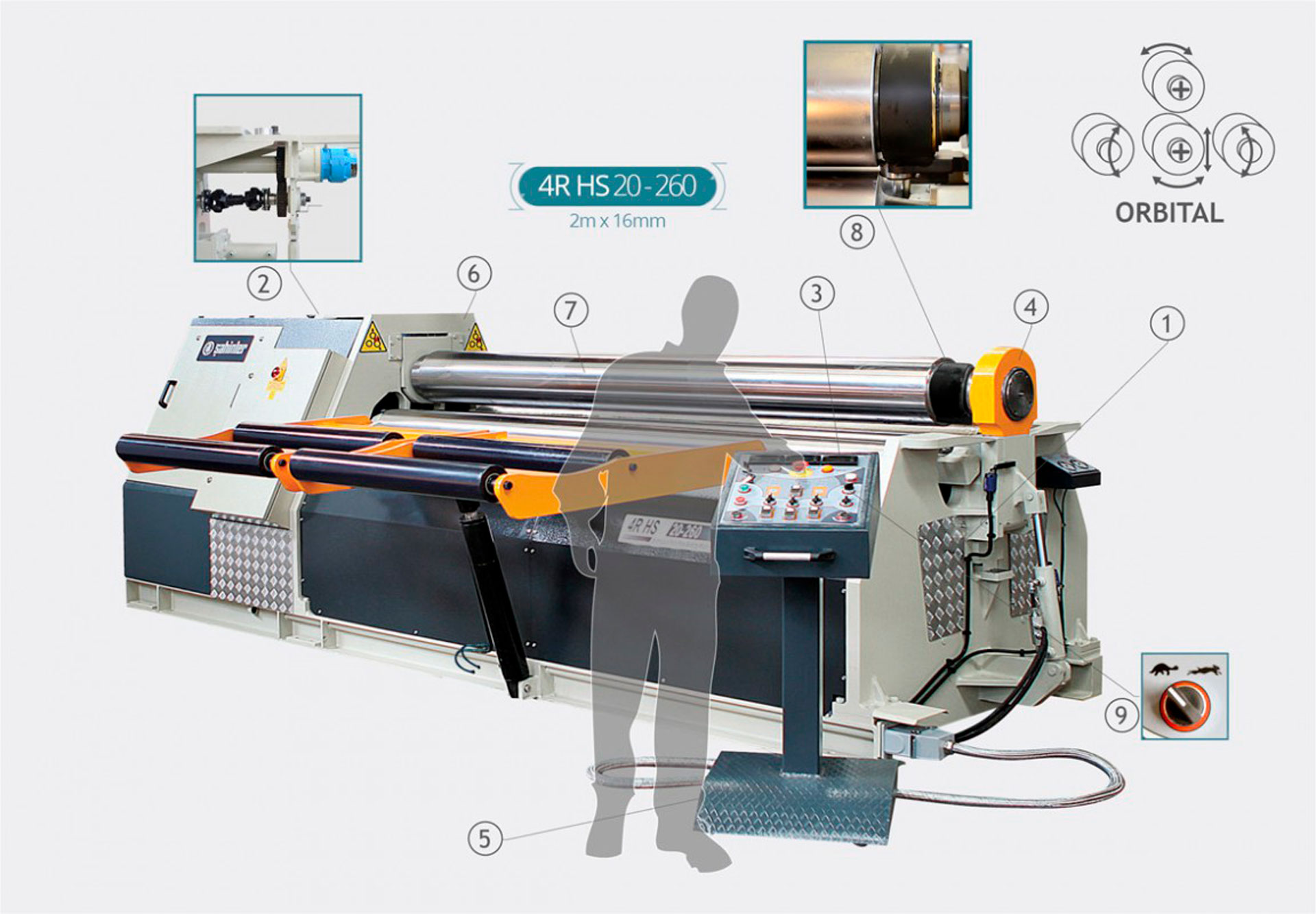

Детальное описание узлов станка

Гидравлическая система

Компоненты от ведущих мировых производителей — Bosch-Rexroth (Германия), Parker (США).
Гидродвигатели с планетарными редукторами смонтированы прямо на валах — без потерь мощности.
Гидростанция встроена в корпус, защищена от пыли и влаги, шум минимизирован.
Большие съёмные панели обеспечивают удобный доступ для диагностики и обслуживания.

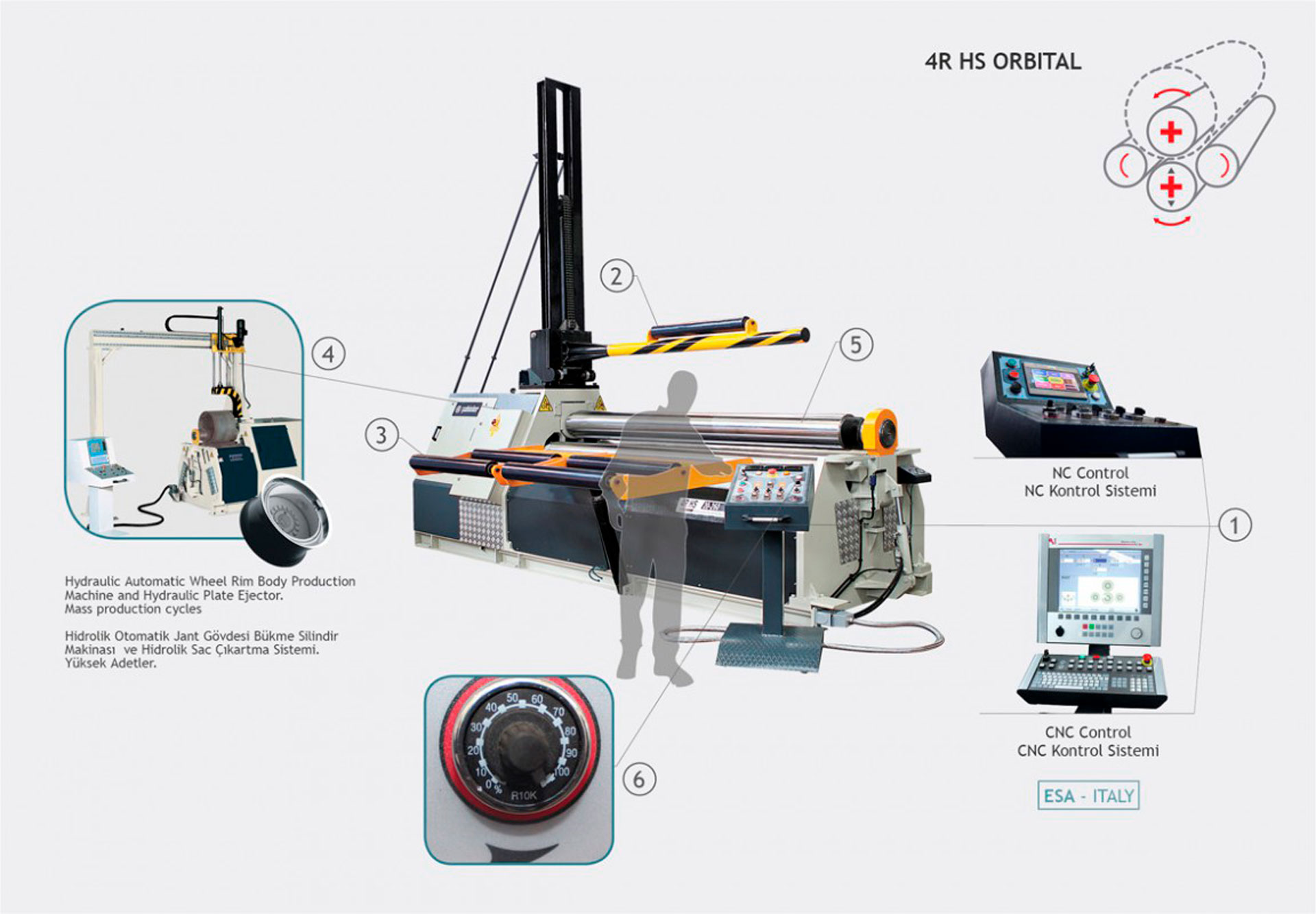

Система управления

Базовый вариант — NC-система (3 оси: перемещение боковых валов и листа).
Опционально — CNC от итальянских производителей (ESA, GV, Kvara) с поддержкой до 9 осей.
Система автоматически рассчитывает программу гибки по заданным параметрам (радиус, толщина, материал).
Мобильная передвижная панель управления — повышает эргономику.

Валы и направляющие

Валы — кованые или горячекатаные, индукционно закалённые, соответствуют стандарту SAE 1050 (CK 50).
Линейные направляющие уменьшают межцентровое расстояние, повышая стабильность радиуса.
Гидроцилиндры расположены под подшипниковыми узлами — усилие передаётся напрямую, без рычагов.
Три цифровых индикатора для точного контроля положения валов.

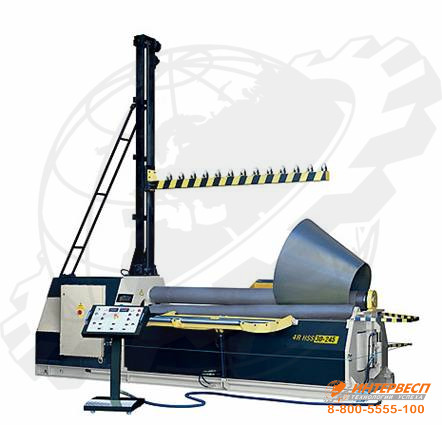

Коническая гибка

Встроена по умолчанию — не требует дополнительных опций.
Реализуется за счёт наклона боковых валов.
Позволяет изготавливать конусы без замены инструмента или переустановки.
Особенно полезна при производстве вентиляционных и технологических переходников.

Откидной верхний вал

Гидравлический привод поднимает вал под углом.
Упрощает извлечение готовых обечаек и снижает риск повреждения поверхности.
Сокращает время цикла и снижает физическую нагрузку на оператора.
Интегрируется с опциями боковой поддержки и роликовыми системами.

Станина и надёжность

Рама — сварная, из высокопрочной стали, обеспечивает устойчивость и жёсткость.
Система защиты от перегрузки предотвращает повреждение при превышении допустимой толщины.
Электрооборудование — от Telemechanique и Siemens.
Все характеристики приведены для стали с пределом текучести 260 Н/мм².

Главные достоинства вальцовочного станка

Точность: минимальные прямые участки даже при малых радиусах.
Энергоэффективность: планетарная кинематика снижает потери на трение.
Универсальность: цилиндрическая и коническая гибка без доплат.
Надёжность: компоненты от Bosch-Rexroth, Siemens, Parker.
Эргономика: откидной вал, цифровые индикаторы, мобильный пульт.

Экономическая эффективность

Четырехвалковый гидравлический SAHINLER 4R HS — вальцовочный станок, купить который стоит каждому предприятию, ориентированному на качественную гибку листового металла. Несмотря на компактные размеры, оборудование обеспечивает высокую производительность, минимальный брак и быструю окупаемость. Возможность дооснащения системами NC/CNC и гидравлическими опорами позволяет гибко адаптировать станок под растущие задачи производства. Для тех, кто ищет надёжный станок вальцовочный для металла без переплаты за избыточные функции — серия 4R HS станет рациональным решением.

Комплектация

Стальная сварная рама
Закалённые валы из стали SAE 1050 (CK 50)
Гидравлические цилиндры на нижнем и боковых валах
Гидропривод трёх валов через планетарные редукторы
Устройство для конической гибки (в базе)
Откидная опора верхнего вала с гидроприводом
Три цифровых индикатора позиционирования
Передвижная панель управления
Система защиты от перегрузки
Гидравлические компоненты Bosch-Rexroth, Parker
Электрооборудование Telemechanique, Siemens
Сертифицированная гибочная способность для стали 260 Н/мм²

Дополнительные опции

Система NC 4 Axis Easyview (7,7 дюймов)
Система CNC ESA/GV или Kvara (Италия)
Кран над зажимным валком для крупногабаритных листов
Гидравлическая боковая поддержка листа
Гидравлическая система извлечения готового изделия
Шлифованные и полированные валы
Вариатор скорости вращения валов
Электронная система балансировки для параллельности валов
