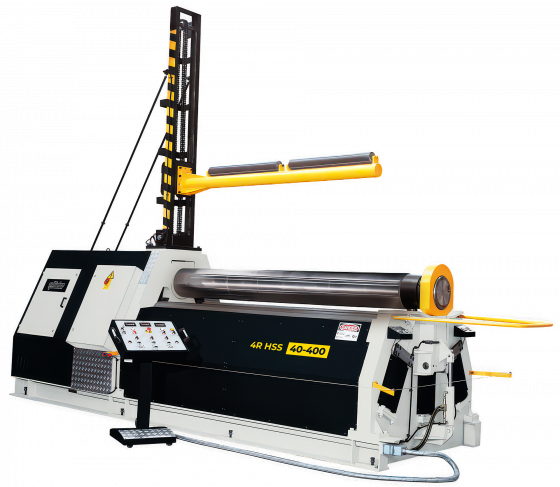

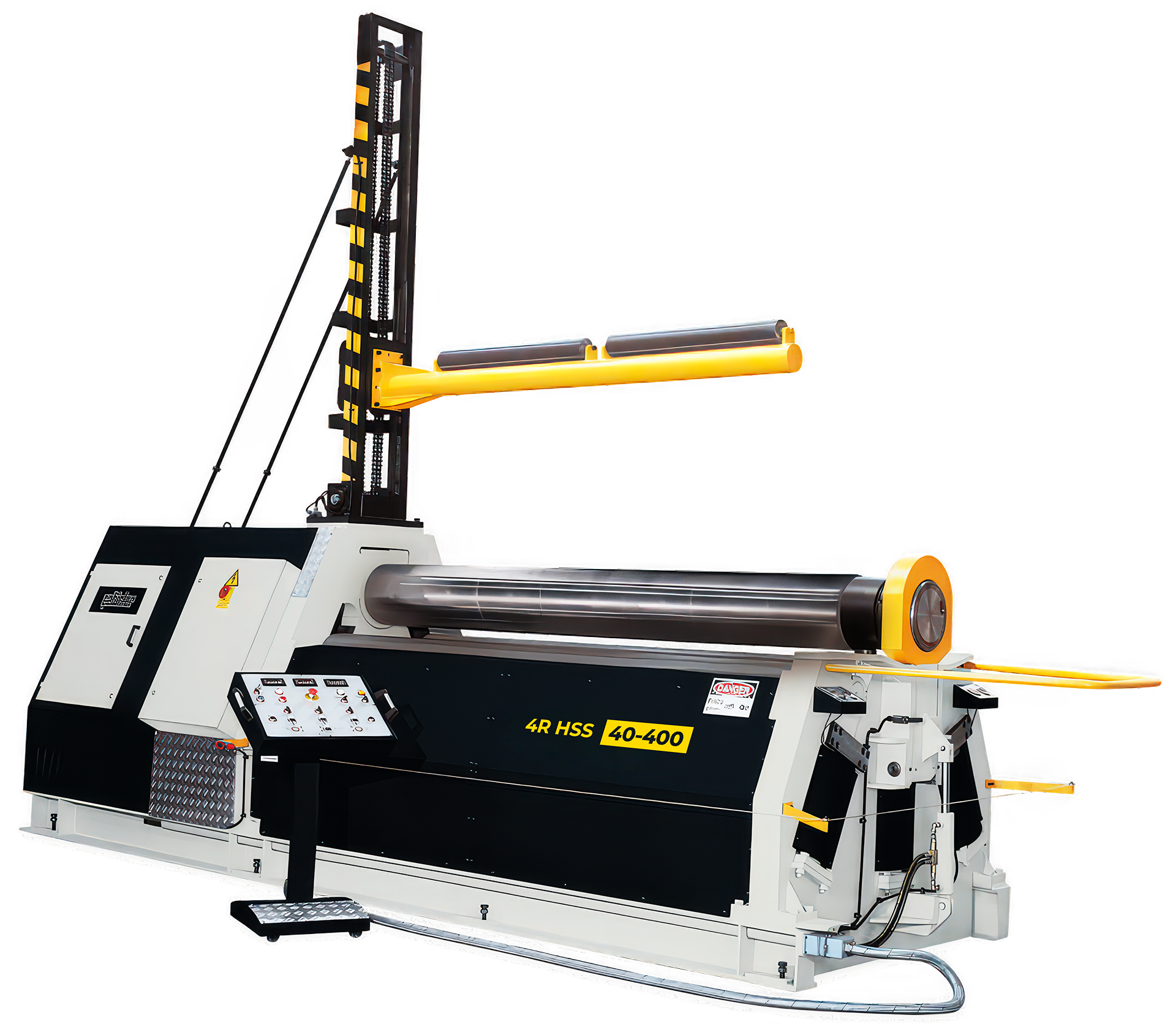

Четырехвалковый гидравлический листогиб 4R HSS 40-400

Четырехвалковый гидравлический листогиб 4R HSS 40-400 – это высокопроизводительное промышленное оборудование, предназначенное для точной и надежной гибки металлических листов большой толщины и ширины. Благодаря продуманной конструкции, мощной гидравлической системе и усовершенствованной системе управления станок обеспечивает стабильное качество гиба даже при работе с высокопрочными сплавами.

Технические параметры листогиба четырехвалкового Sahinler 4R HSS 40-400

Система управления и позиционирования валков

• Гидравлическое позиционирование нижнего прижимного валка;
• Два поперечных валка с двойным прижимным действием. Нижние прижимные и поперечные валки оснащены системой балансировки, обеспечивающей идеальную параллельность и высокое качество;
• Гидравлический привод верхних валков с редукторным приводом, оснащенный системой защиты от перегрузки;
• Поршневой механизм перемещения поперечных валков;
• Три цифровых дисплея для установки положения валков;
• Гидравлическая откидная опора для облегчения снятия цилиндра;
• Все органы управления удобно расположены на отдельной панели;
• Тяжёлая стальная сварная несущая рама, термообработанная для снятия напряжений;
• Валки с индукционной закалкой, выполненные из кованой углеродистой стали с высокой прочностью на растяжение, подвергнутые термообработке и прошедшие неразрушающий структурный контроль;
• Для специальных типов работ имеются валки со шлифованной поверхностью;
• Устройство для конической гибки;
• Гидравлические компоненты (двигатель, насосный агрегат, клапаны высокого давления, электромагнитные клапаны, датчик уровня масла и т.п.) фирм DUPLOMATIC, BREVINI, MARZECHI (Италия);
• Система аварийного отключения: проволочный барьер безопасности вокруг машины и кнопка аварийного останова;
• Электрооборудование: SIMENS PLC GROUP (Германия) – двухскоростная система, управляемая с независимой консоли;
• Машина изготовлена в соответствии с директивами по технике безопасности ЕС (маркировка "СЕ").

Система прямолинейного перемещения боковых вальцев

Система прямолинейного перемещения боковых вальцев позволяет осуществлять предварительную гибку без потери мощности. Три независимых приводных вальца и гидравлическая планетарная коробка передач обеспечивают гибку тонкого листа больших размеров.

Система силового привода

Система силового привода обеспечивает эффективную передачу мощности от двигателя к рабочим элементам станка, гарантируя стабильную работу даже под высокими нагрузками. Надёжные редукторы и приводные механизмы позволяют осуществлять плавное и точное управление движением валов, что обеспечивает оптимальное соотношение силы и скорости при гибке металла. Такая система повышает производительность оборудования и способствует его долговечности в условиях непрерывной работы.

Вал бочкообразной формы

Вал бочкообразной формы разработан с использованием передовых технологий, позволяющих минимизировать прогиб при больших нагрузках. Оптимизированная геометрическая форма и специальная термообработка материала обеспечивают высокую жёсткость и устойчивость к деформациям, что гарантирует стабильное качество гиба и точное соблюдение заданных параметров. Такая конструкция способствует снижению эксплуатационных рисков и увеличивает срок службы оборудования.

Итальянская система гидравлических приводов

Итальянская система гидравлических приводов DUPLOMATIC (Италия). Цилиндры приварены к станине, что исключает необходимость специальной балансировки штока, даже при работе в условиях избыточных производственных мощностей. Они легко регулируются и поддаются ремонту.

Схема работы валков

• Лист металла подается горизонтально между валов – это удобно, так как вместо крановой балки можно использовать столы подачи;
• Задний боковой вал, расположенный напротив стороны подачи листа, может служить задним упором для немедленного прямоугольного гиба, что способствует выравниванию листа;
• После прямоугольного гиба лист надежно зажимается между верхним и нижним центральными валами, что обеспечивает точные и надежные операции предподгиба и гиба без риска соскальзывания;
• Сразу после предподгиба происходит скручивание цилиндра любого необходимого диаметра, что минимизирует рабочую зону станка, так как зона подачи расположена лишь с одной стороны;
• Гиб задней кромки осуществляется после подготовки цилиндра. Обычно цилиндры изготавливаются за один проход в одном направлении;
• Гибка конусов – более простой процесс, где задние валы задают угол конуса, а центральный нижний вал удерживает лист;
• Благодаря надежной фиксации листа с помощью четырех валов, данный станок является единственным, на котором возможно использование NC и CNC контроллеров.

Ключевые особенности и преимущества:

• Высокая производительность: Четыре валка позволяют формировать заготовки за один проход, существенно сокращая время производственного цикла.
• Прочная конструкция: Усиленная рама и износостойкие валки справляются с интенсивными нагрузками, обеспечивая длительный срок службы оборудования.
• Универсальность: Широкий диапазон гибки по толщине и длине листа позволяет использовать станок в различных отраслях – от судостроения до машиностроения.
• Точность и автоматизация: Гидравлическая система управления и датчики позиционирования гарантируют точную и повторяемую геометрию изгиба. Опциональное наличие ЧПУ позволяет задавать сложные программы для серийного производства.
• Безопасность: Современные системы защиты, включая аварийные кнопки остановки и защитные ограждения, существенно снижают риск травматизма.

Применение в промышленности:

• Изготовление цилиндрических деталей, корпусов и емкостей
• Производство трубных заготовок и фитингов
• Формование металлоконструкций и опорных каркасов
• Работы в энергетике, нефтепереработке и судостроении

Преимущества выбора 4R HSS 40-400:

• Надежность и долговечность: Устойчивость к вибрациям и износу обеспечивает стабильную работу даже при непрерывном производстве.
• Экономичность: Сокращение времени настройки и минимизация отходов способствуют снижению себестоимости производства.
• Поддержка и сервис: Гарантийное и послегарантийное обслуживание, быстрая поставка запасных частей и профессиональная техническая поддержка.

Инвестируя в четырехвалковый гидравлический листогиб 4R HSS 40-400, вы получаете универсальный станок для гибки металла, который оптимизирует производственные процессы и повышает рентабельность. Надежность, точность и адаптивность оборудования делают его незаменимым для предприятий любого масштаба.
