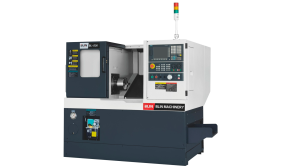

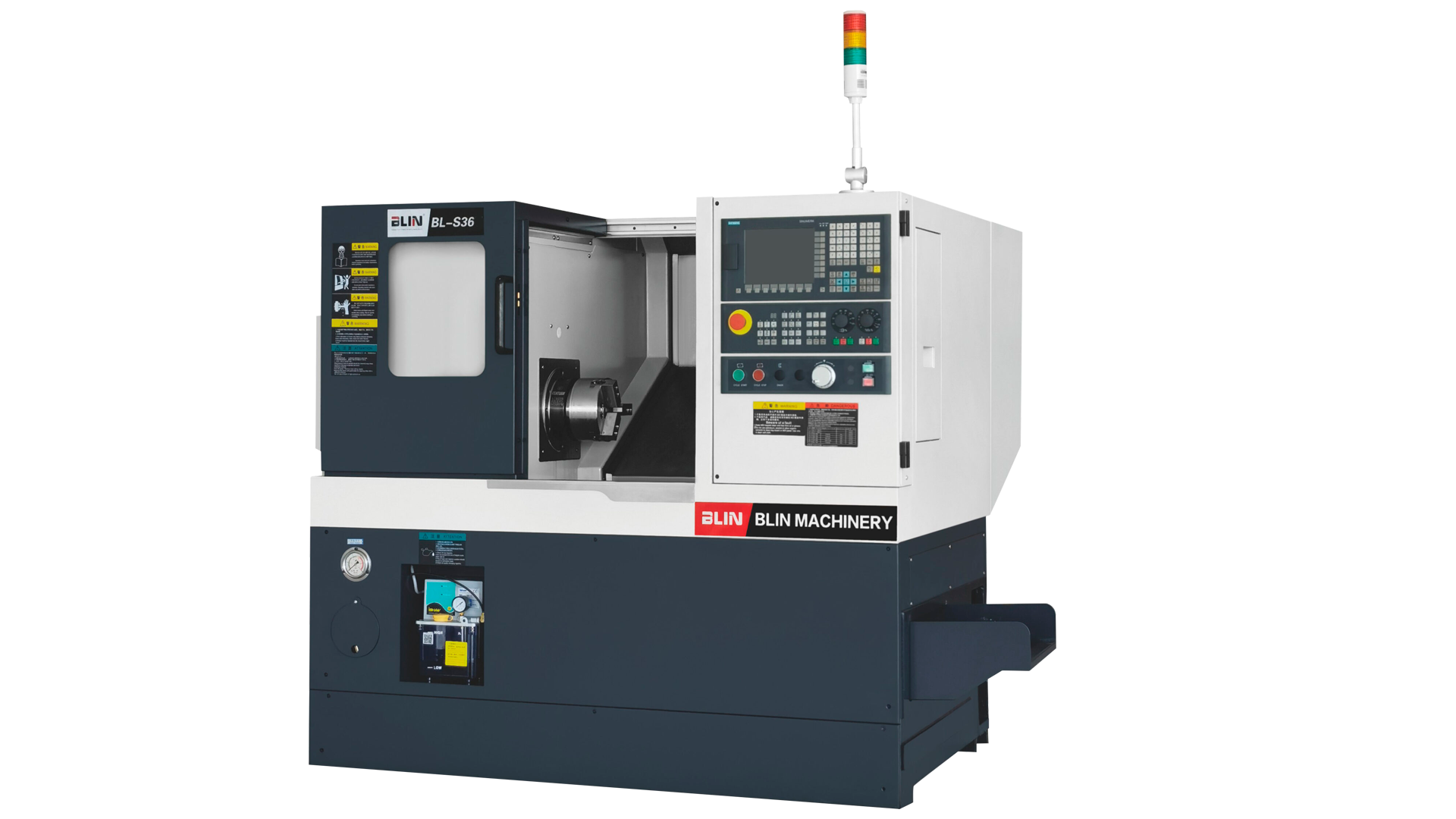

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL S36 Fanuc

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL S36 Fanuc — это высокоточное оборудование новой генерации, предназначенное для токарной обработки деталей диаметром до 300 мм (дискового типа) или 125 мм (валового типа) и длиной до 330 мм. Оснащённый 6-дюймовым гидравлическим патроном и линейным инструментом (gang tool), станок идеально подходит для серийного производства в машиностроении и металлообработке. Система ЧПУ FANUC 0i TF обеспечивает точное управление, а наклонная станина (30°) из чугуна HT300 гарантирует высокую жёсткость, минимальные деформации и эффективное стружкоудаление. Модульная конструкция позволяет добавлять опции, такие как автоматический конвейер стружки или датчик инструмента.

Назначение станка

• Точная токарная обработка деталей диаметром до 300 мм (диск) или 125 мм (вал).
• Обработка заготовок длиной до 330 мм.
• Серийное производство с использованием линейного инструмента.
• Работа с прутковым материалом диаметром до 45 мм.

Ключевые функциональные возможности

Преимущества использования

• Монолитная наклонная станина (30°) из чугуна HT300 для высокой жёсткости и стружкоудаления.
• Высокая точность: IT6, Ra0.4~1.6, ≤0.003 мм (округлость), ±0,005/0,008 мм (позиционирование X/Z).
• Надёжные компоненты от FANUC, NSK, PMI/HIWIN.
• Широкие линейные направляющие для высокой скорости и долговечности.
• Модульный дизайн для интеграции опций.

Области применения

• Серийное производство мелких и средних деталей.
• Металлообработка для прецизионных компонентов.
• Автомобилестроение для высокоточных элементов.
• Приборостроение и электроника для обработки заготовок.

BL S36 Fanuc сочетает компактность, точность и модульность для эффективного серийного производства.

Технические характеристики токарного станка

Детальное описание узлов станка

Конструкция станины

• Монолитная наклонная станина (30°) из чугуна HT300 для высокой жёсткости.
• Термическая обработка и FEA-анализ для минимальных деформаций.
• Особенности:
  • Эффективное стружкоудаление.
  • Большое внутреннее пространство для обслуживания.
  • Модульная конструкция для добавления опций.

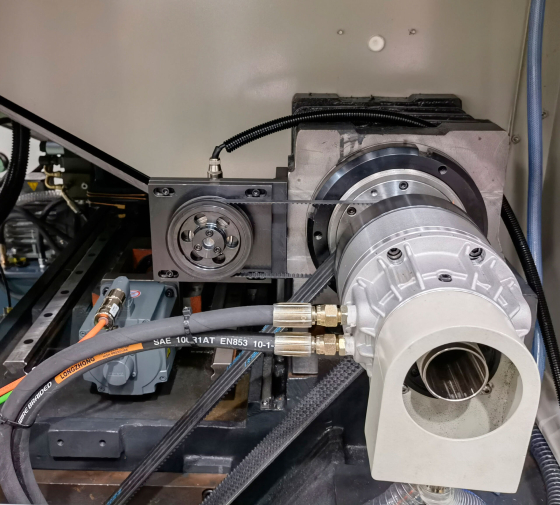

Шпиндель

• Высокоточный цельный шпиндель VOLIS/KENTURN с серводвигателем FANUC.
• Скорость до 4 000 об/мин, мощность 7/11 кВт.
• Диаметр отверстия 56 мм, крепление A2-5.

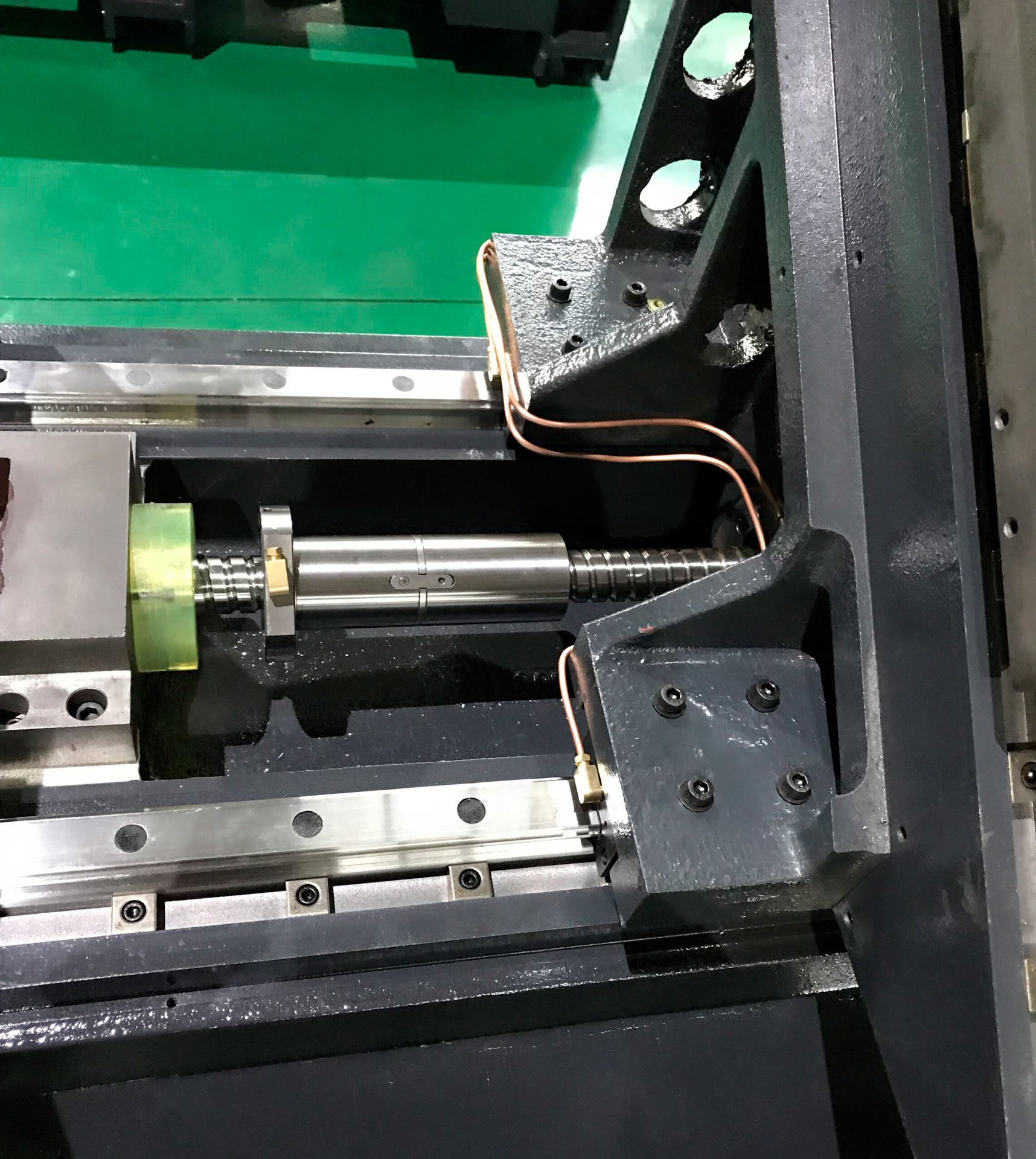

Перемещение по осям

• Линейные направляющие PMI/HIWIN для высокой скорости и долговечности.
• ШВП PMI/HIWIN с двойными гайками для точности.
• Скорость быстрых перемещений 30/30 м/мин.
• Мощность моторов осей 1.2/1.2 кВт.

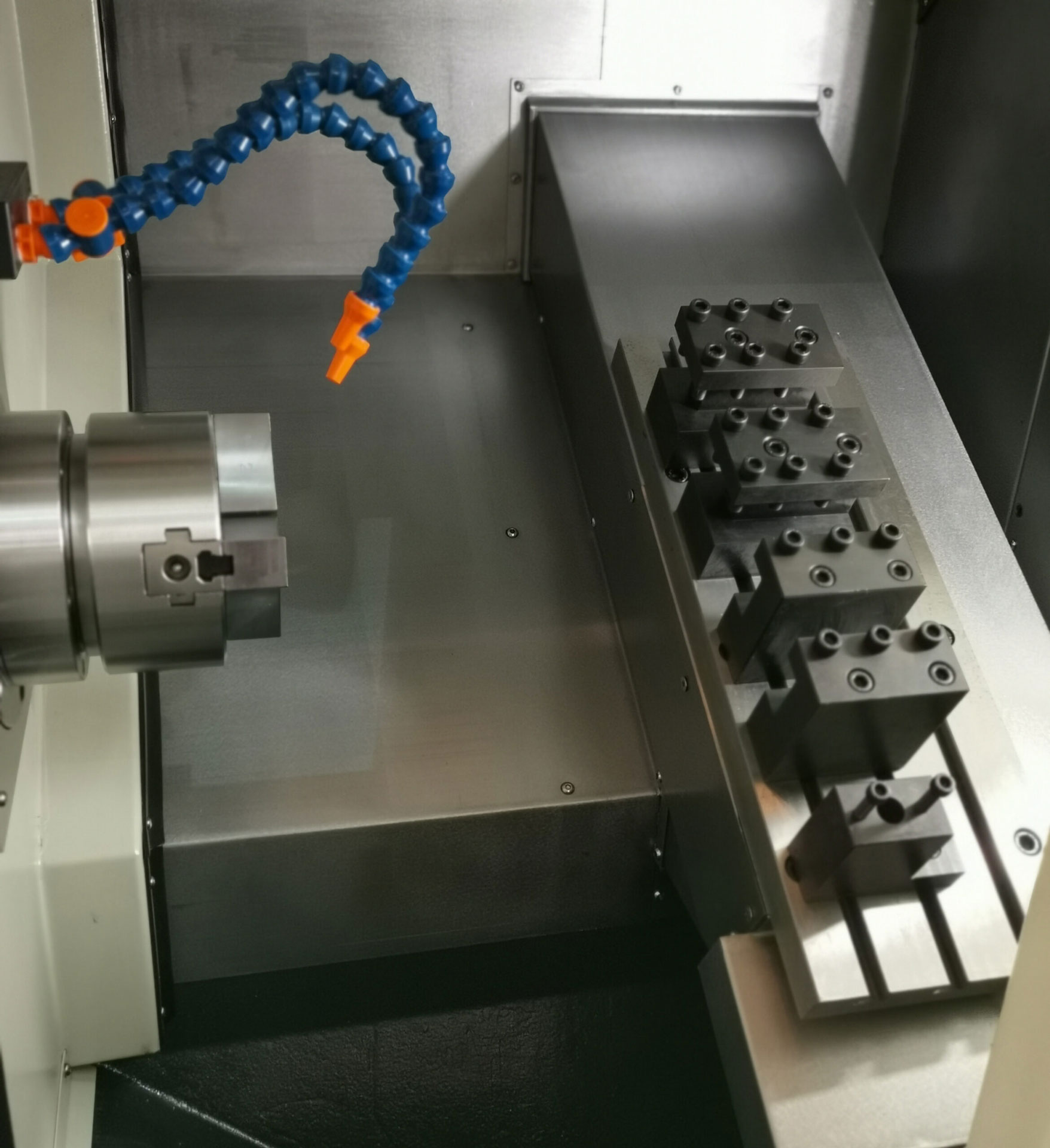

Инструментальная система

• Линейный инструмент (gang tool) для быстрой смены инструмента.
• Размер хвостовика: 20×20 мм, Ø25 мм.

Система ЧПУ и управления

• FANUC 0i TF с поддержкой G-кодов и CAD/CAM-интеграции.
• Интерфейсы: RS232, USB, Ethernet.
• Интуитивное управление для токарных операций.

Система подачи СОЖ

• Независимый бак СОЖ с разделением масла и жидкости.
• Мощность насоса 480 Вт, расход 2.5 м³/ч.

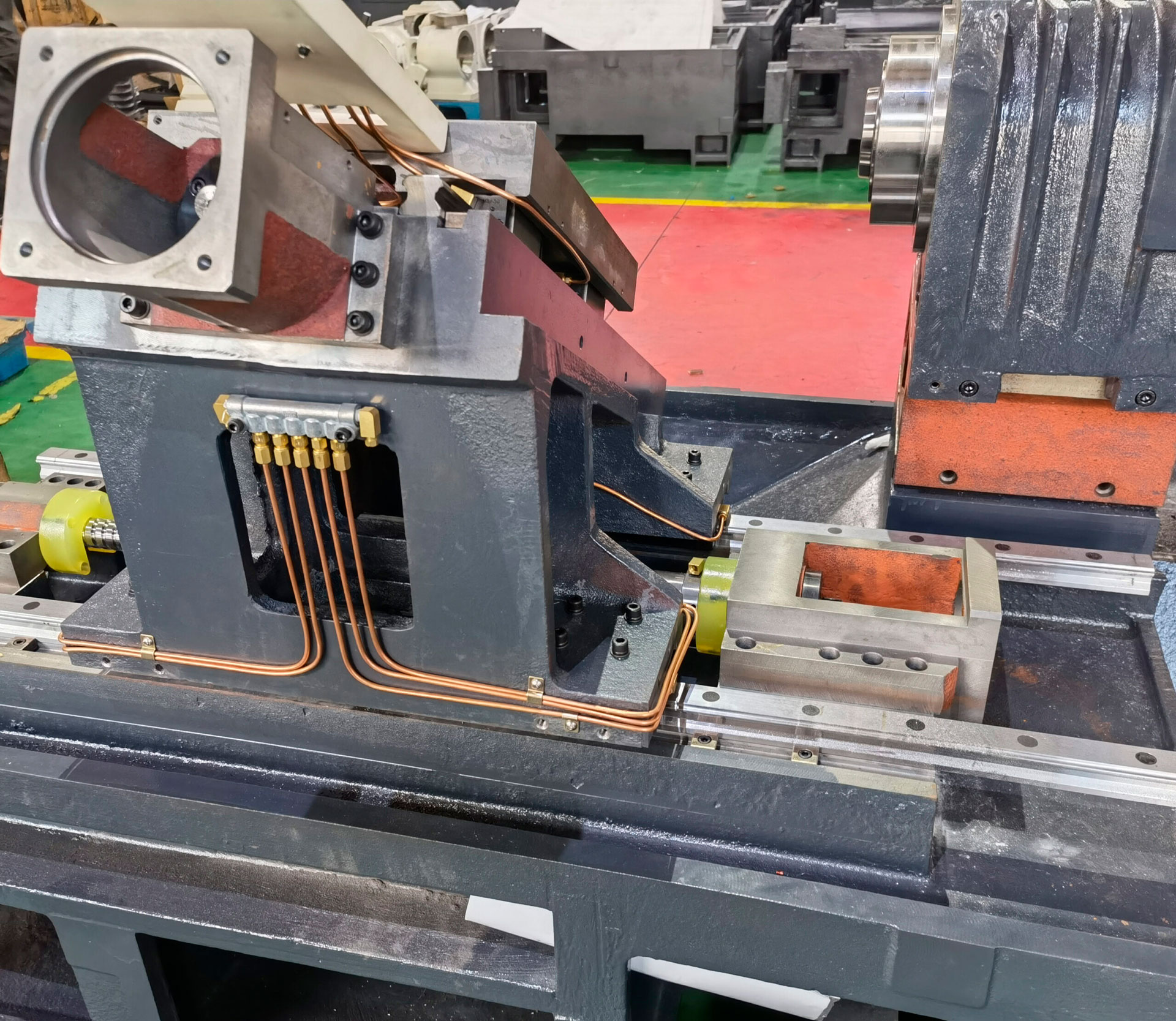

Централизованная система смазки

• Автоматическая система ISHAN (Тайвань) для ШВП и направляющих.
• Контроль уровня смазки для надёжной работы.

Главные преимущества токарного станка

1. Гибкость: Модульная конструкция для интеграции опций.
2. Точность: Шероховатость Ra0.4~1.6, округлость ≤0.003 мм.
3. Жёсткость: Станина HT300 для стабильности.
4. Компактность: Габариты 1 680/2 580 × 1 600 × 1 550 мм.
5. Надёжность: Компоненты FANUC, NSK, PMI/HIWIN.

Станок оптимален для высокоточного серийного производства с минимальным временем наладки.

Экономическая эффективность

Купить токарный станок BL S36 Fanuc — это вложение в точность и производительность. Линейный инструмент и модульный дизайн сокращают время обработки, обеспечивая быструю окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, гидравлический патрон 6’’, линейный инструмент.
  • Документация: Руководство, электрические схемы, инструкции по ЧПУ FANUC.
  • Осмотр: Проверка шпинделя, подшипников, ШВП, направляющих.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), нагрузка 2 300 кг.
    • Габариты: 1 680/2 580 × 1 600 × 1 550 мм (без/с конвейером стружки) + 1 м для доступа.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, 15 кВт.
  • Гидравлика: Гидростанция для патрона.
  • Инструменты: Грузоподъёмное оборудование (2 300 кг), уровень, анкерные болты, смазка ISHAN, СОЖ.
• Установка станка
  • Размещение: Выровнять по уровню (≤0,02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Гидравлика: Подсоединить шланги для патрона 6’’.
  • Инструментальная система: Установить инструменты (20×20 мм, Ø25 мм).
  • Дополнительные системы:
    • Автоматический конвейер стружки (опция).
    • Датчик инструмента (опция).
    • Сборщик деталей (опция).

Комплектация

• Система ЧПУ FANUC 0i TF
• Гидравлический патрон 6’’
• Линейный инструмент (gang tool)
• Чугунная станина HT300
• Система смазки ISHAN
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации

Дополнительная комплектация

• Автоматический конвейер стружки

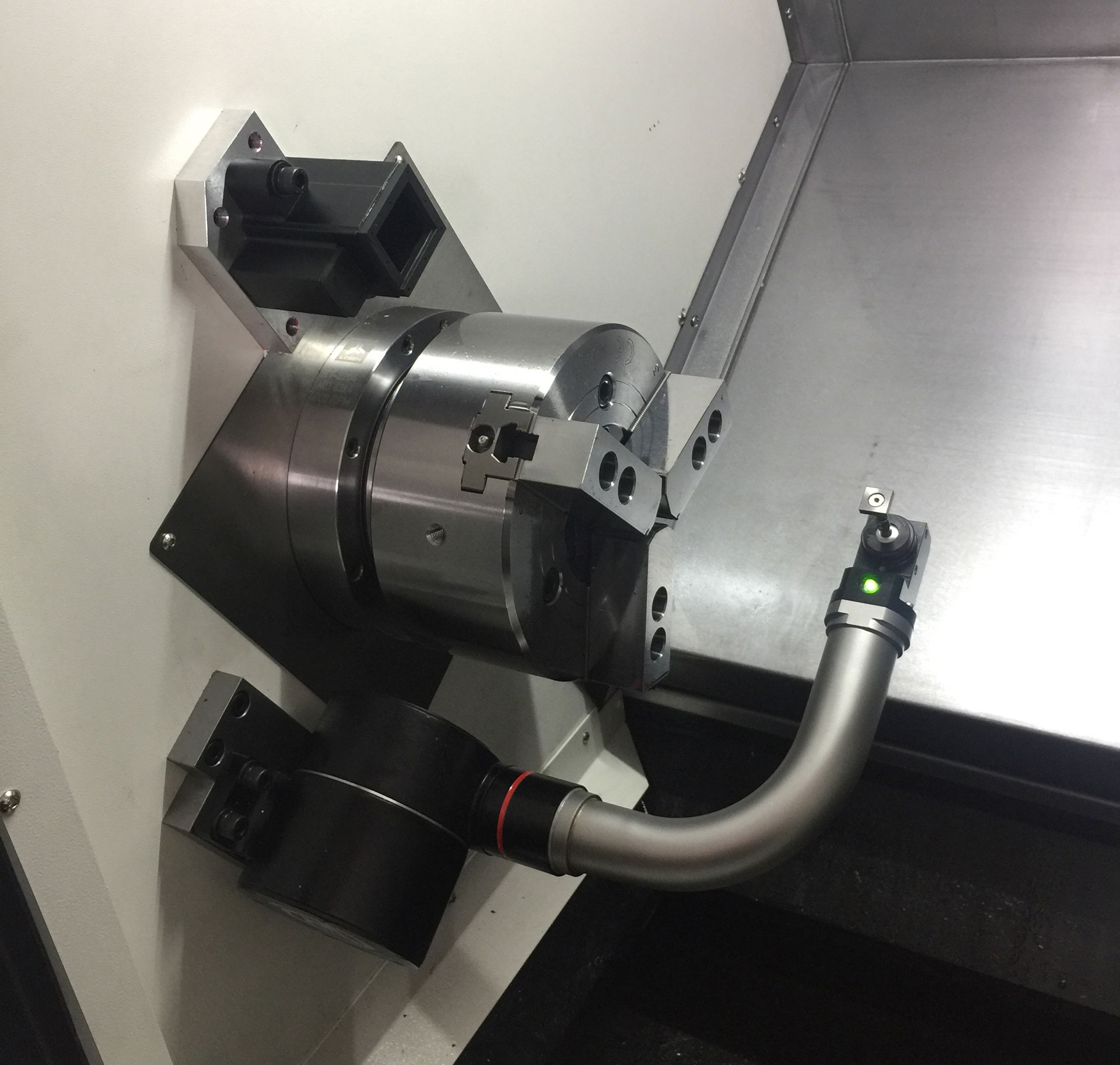

• Датчик инструмента
• Сборщик деталей
