Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL S300 M A2-8 1500 Fanuc

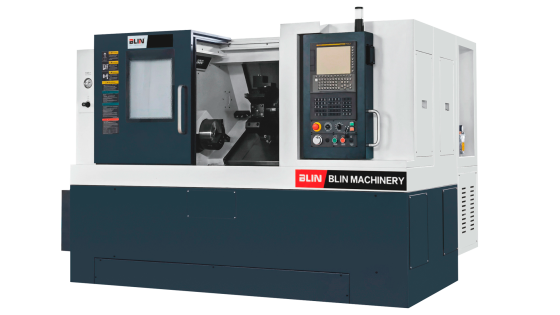

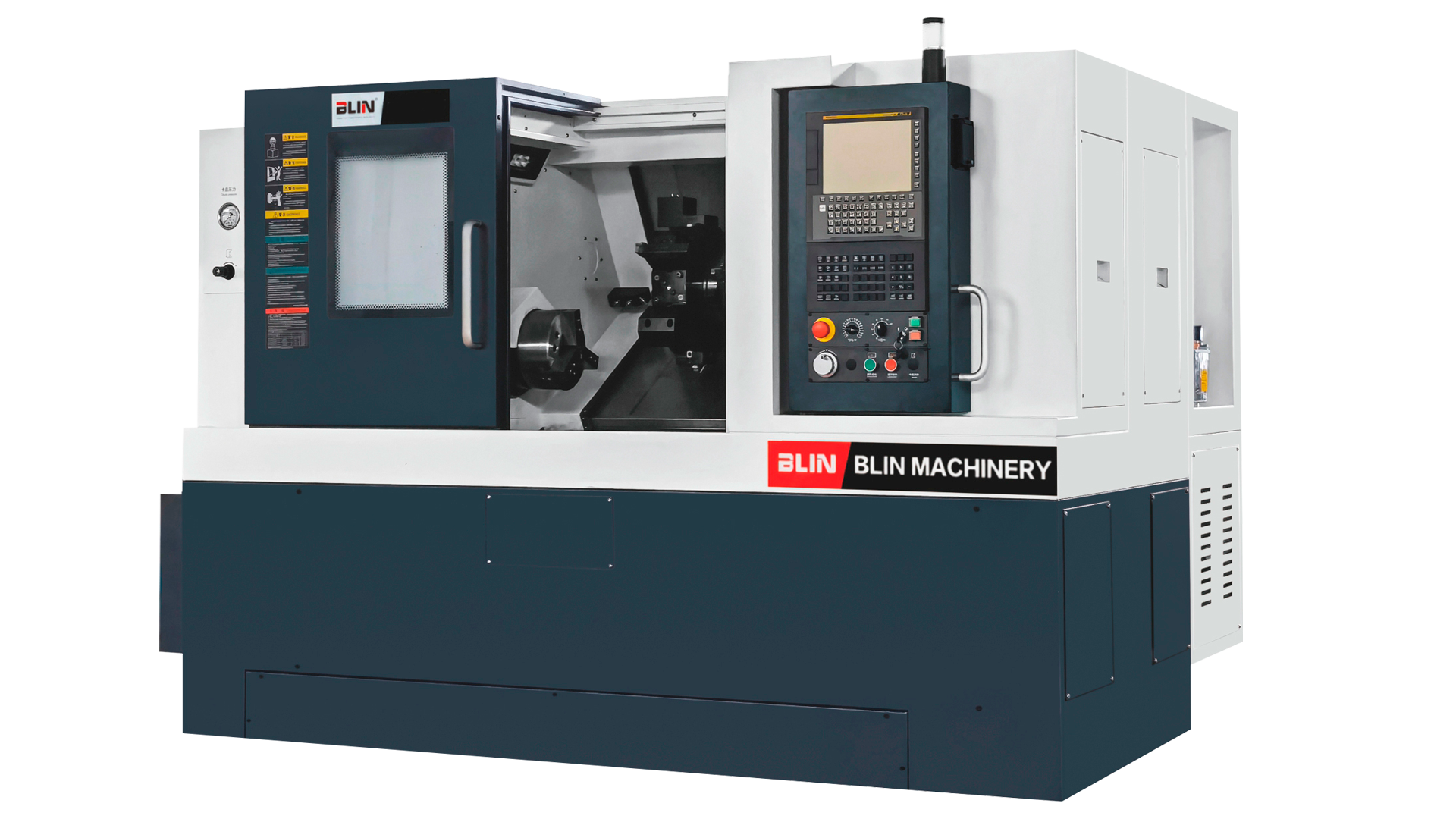

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL S300 M A2-8 1500 Fanuc — это высокопроизводительный токарный центр с приводным инструментом, предназначенный для обработки деталей диаметром до 520 мм и длиной до 1 500 мм. Оснащён 10-дюймовым гидравлическим патроном, 12-позиционной приводной револьверной головкой BMT65 и гидравлической задней бабкой, станок идеально подходит для сложных токарно-фрезерных операций с длинными заготовками. Система ЧПУ FANUC с поддержкой оси C обеспечивает высокую точность, а наклонная станина (30°) из чугуна HT300 с роликовыми линейными направляющими гарантирует жёсткость и эффективное стружкоудаление. Модульный дизайн позволяет интегрировать дополнительные опции, такие как увеличенный шпиндель или датчик инструмента.

Назначение станка

• Токарная и фрезерная обработка деталей диаметром до 520 мм.
• Обработка заготовок длиной до 1 500 мм.
• Серийное производство с использованием приводной револьверной головки и оси C.
• Работа с прутковым материалом диаметром до 75 мм.

Ключевые функциональные возможности

Преимущества использования

• Наклонная станина (30°) из чугуна HT300 с многослойными рёбрами жёсткости для высокой устойчивости.
• Высокая точность: IT6, шероховатость Ra 0.4–1.6, округлость ≤0.003 мм, позиционирование 0.005/0.008 мм (X/Z).
• Надёжные компоненты от FANUC, SKF/NSK, PMI/HIWIN.
• Приводной инструмент BMT65 для комбинированной токарно-фрезерной обработки.
• Удлинённая база для обработки длинных заготовок.

Области применения

• Серийное производство деталей с токарной и фрезерной обработкой.
• Изготовление длинных и сложных компонентов для тяжёлого машиностроения.
• Автомобильная, аэрокосмическая и гидравлическая промышленность.
• Обработка деталей с высокой точностью и сложной геометрией.

BL S300 M A2-8 1 500 Fanuc сочетает мощность, точность и удлинённую базу, что делает его оптимальным для комбинированной обработки длинных деталей.

Технические характеристики токарного станка

Детальное описание узлов станка

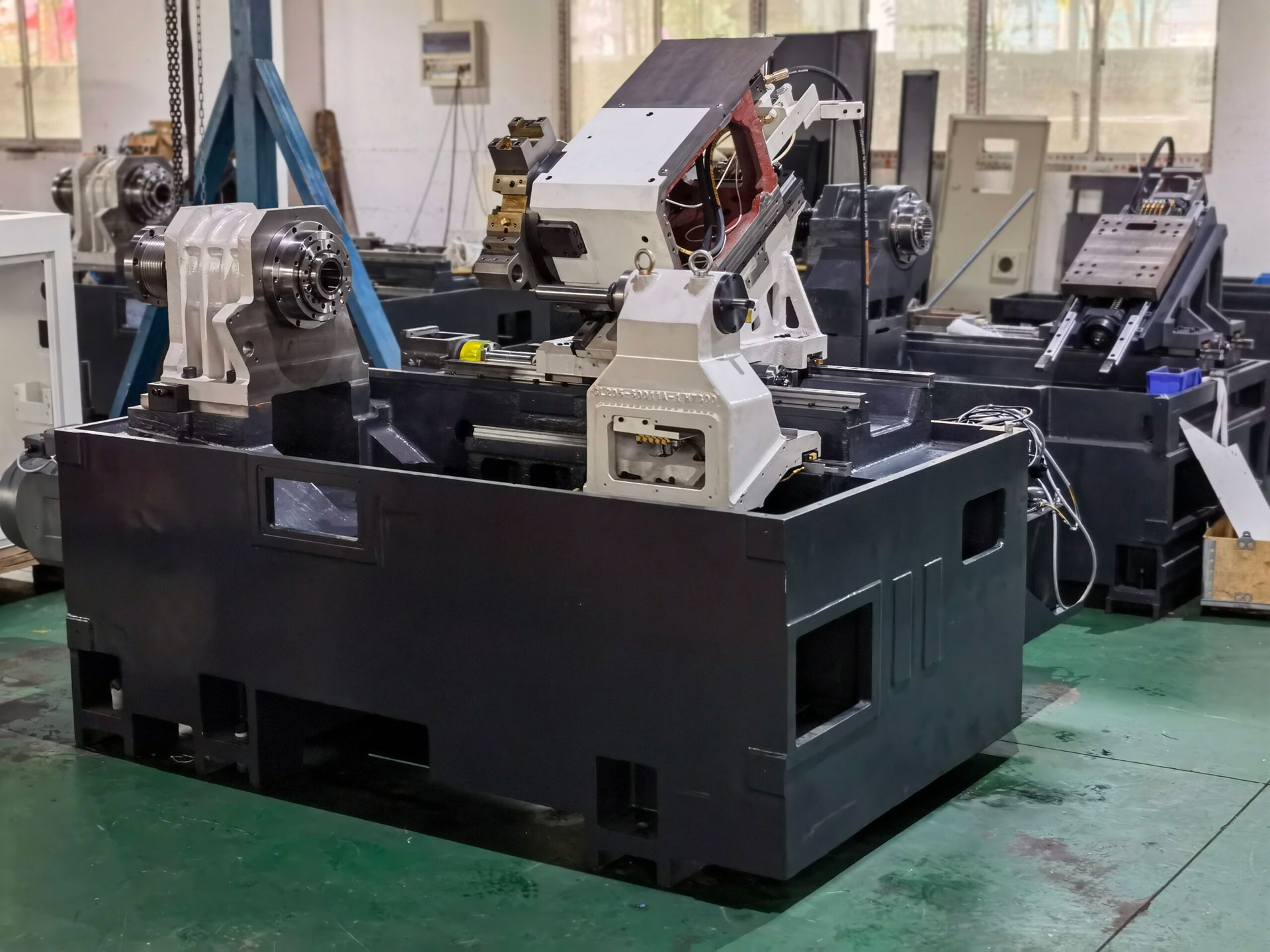

Конструкция станины

• Монолитная наклонная станина (30°) из чугуна HT300 с многослойными рёбрами жёсткости.
• Термическая обработка и FEA-анализ для минимальной деформации и высокой устойчивости.
• Особенности:
  • Эффективное стружкоудаление благодаря наклонной конструкции.
  • Высокая жёсткость для обработки длинных и сложных заготовок.
  • Компактный дизайн с увеличенным рабочим пространством.

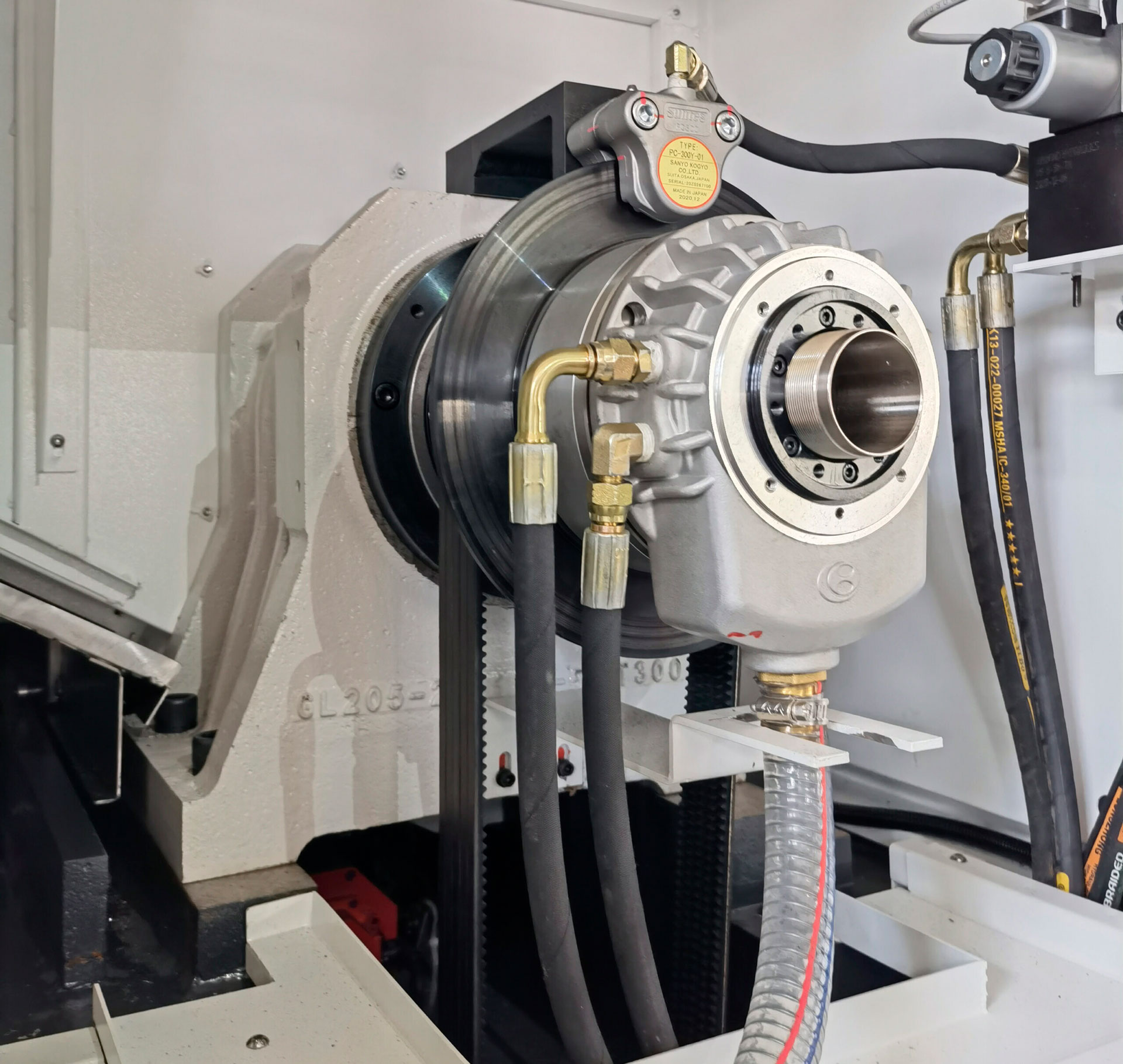

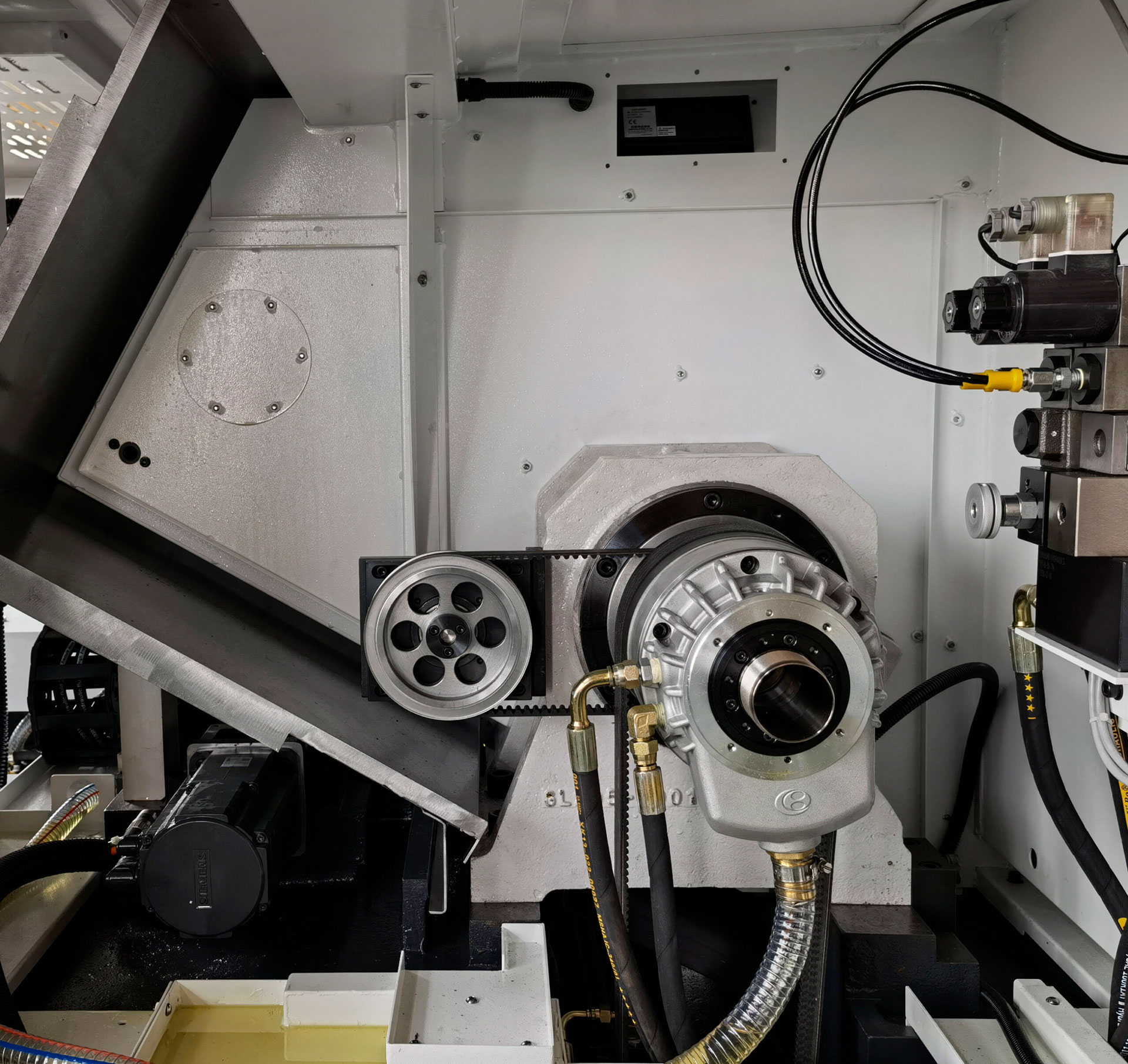

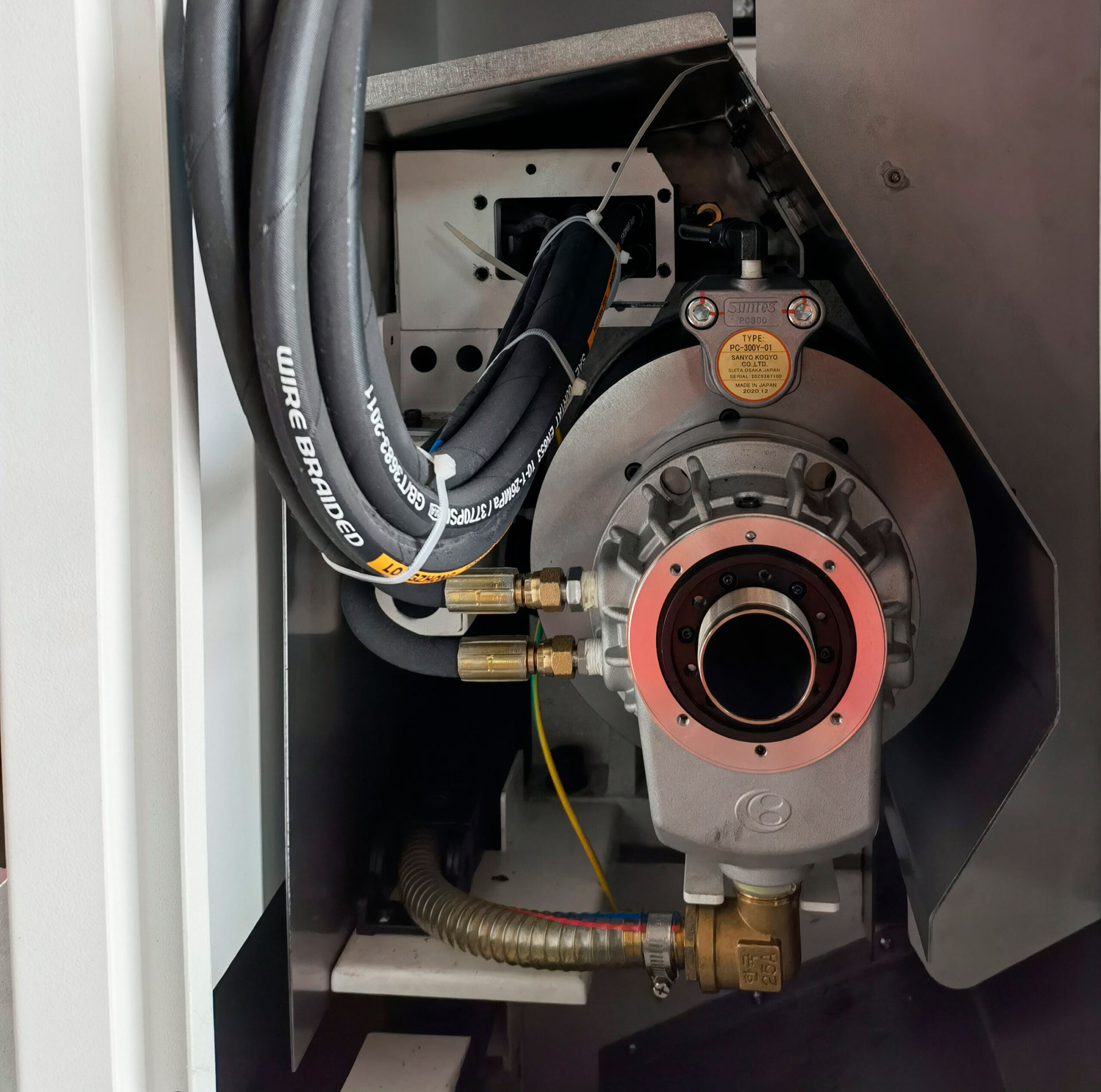

Шпиндель

• Высокоточный цельный шпиндель с серводвигателем FANUC, до 3 500 об/мин, поддержка оси C (0.001°).
• Диаметр отверстия 91 мм, крепление A2-8, мощность 15/18.5 кВт.
• Подшипники SKF/NSK для повышенной надёжности.

Задняя бабка

• Гидравлическая задняя бабка с конусом MT5#.
• Диаметр пиноли 75 мм, ход 120 мм.
• Перемещение по коробчатым направляющим для точной фиксации.

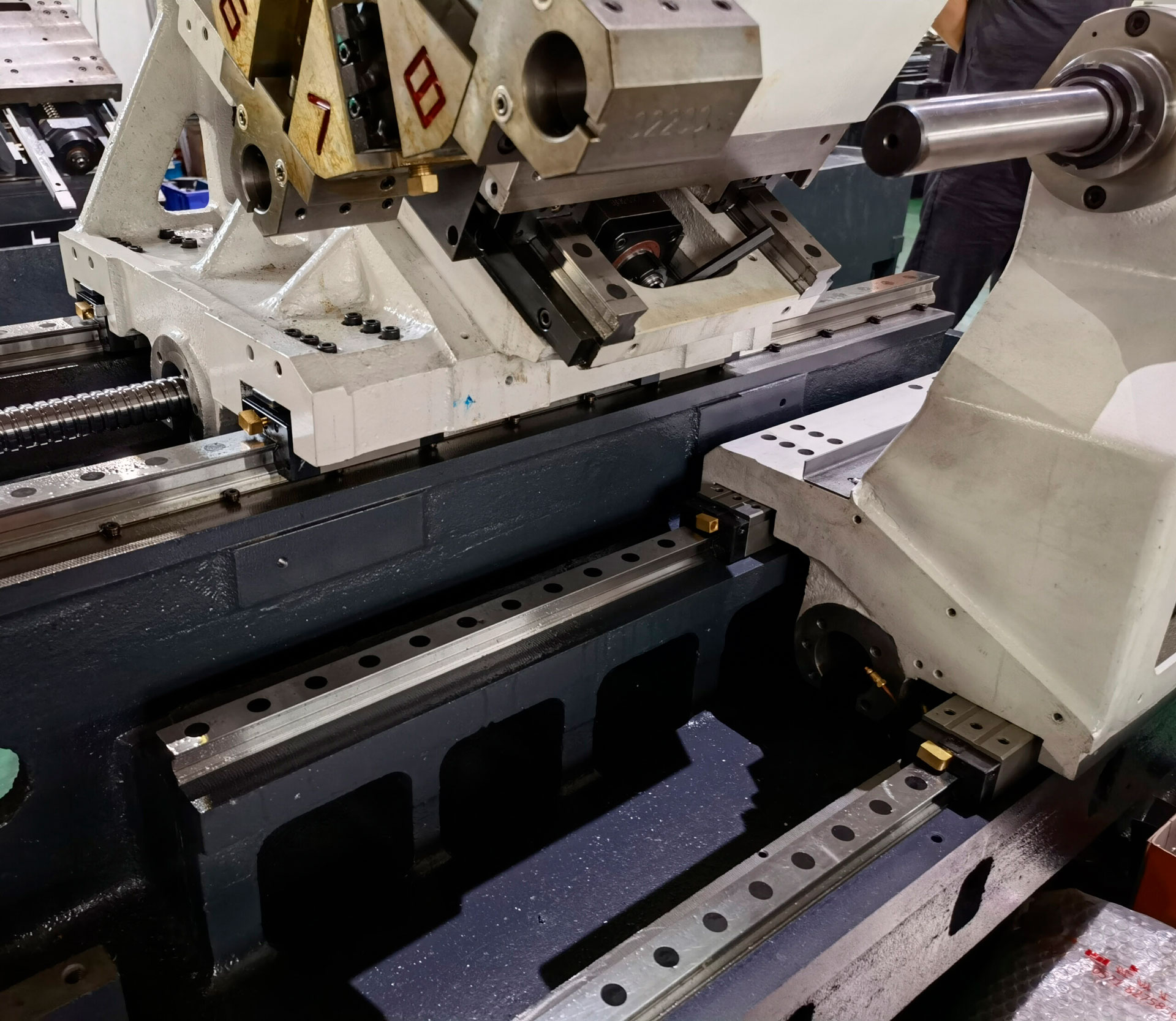

Перемещение по осям

• Роликовые линейные направляющие PMI/HIWIN для осей X/Z, коробчатые для задней бабки.
• Высокоточные ШВП PMI/HIWIN (Ø32 мм, шаг 10 мм) с двойными гайками.
• Скорость быстрых перемещений: 30 м/мин (X/Z).

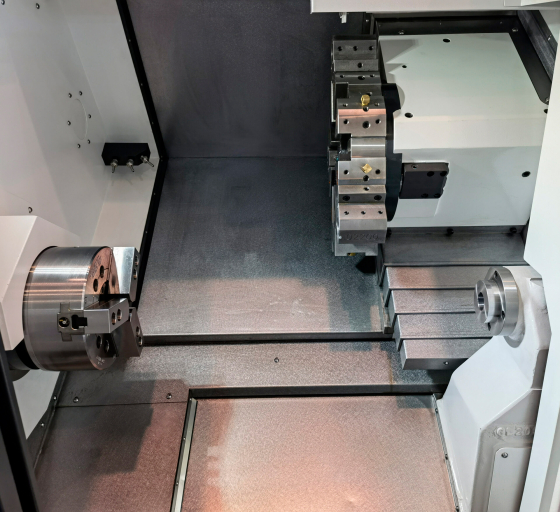

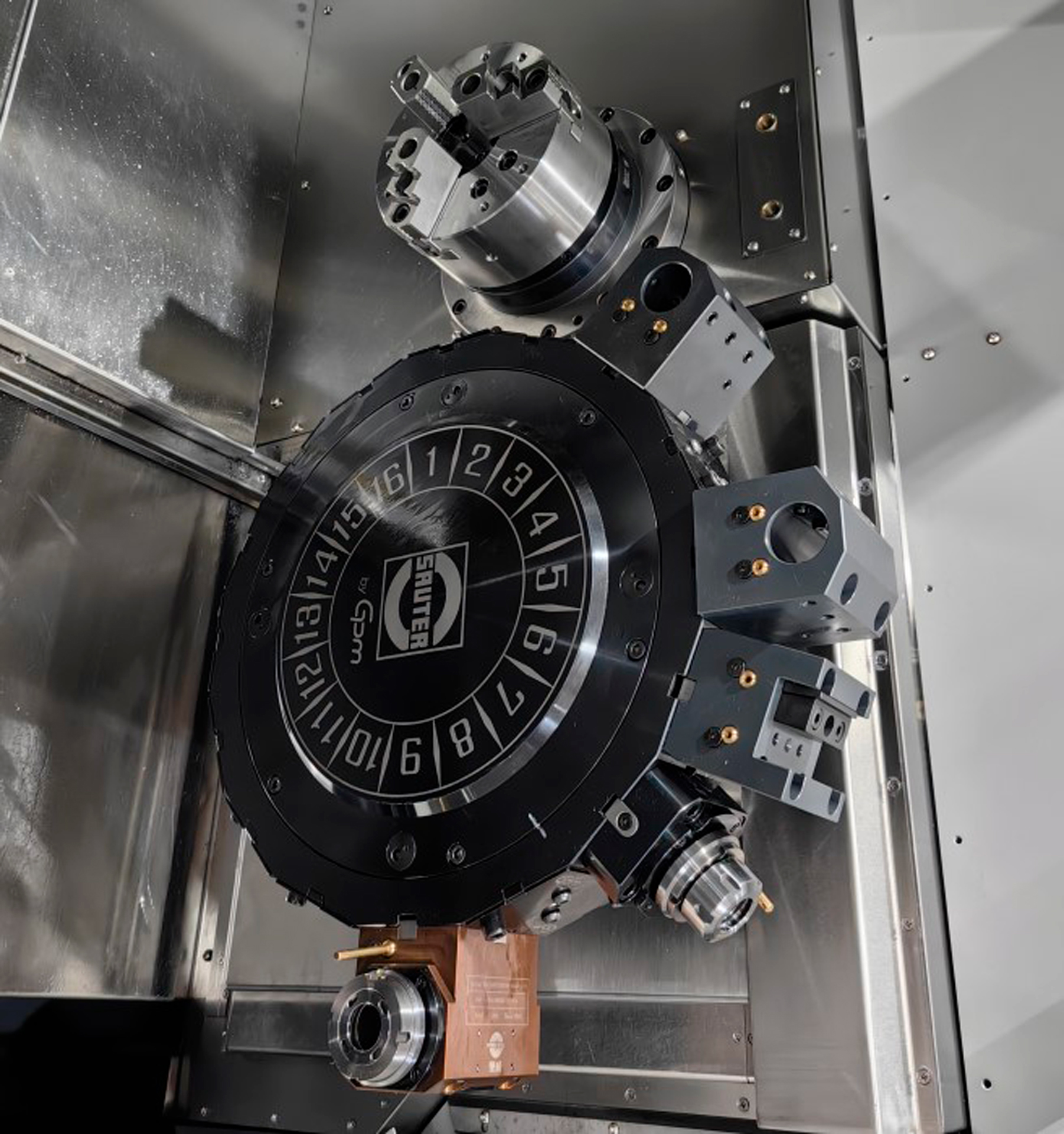

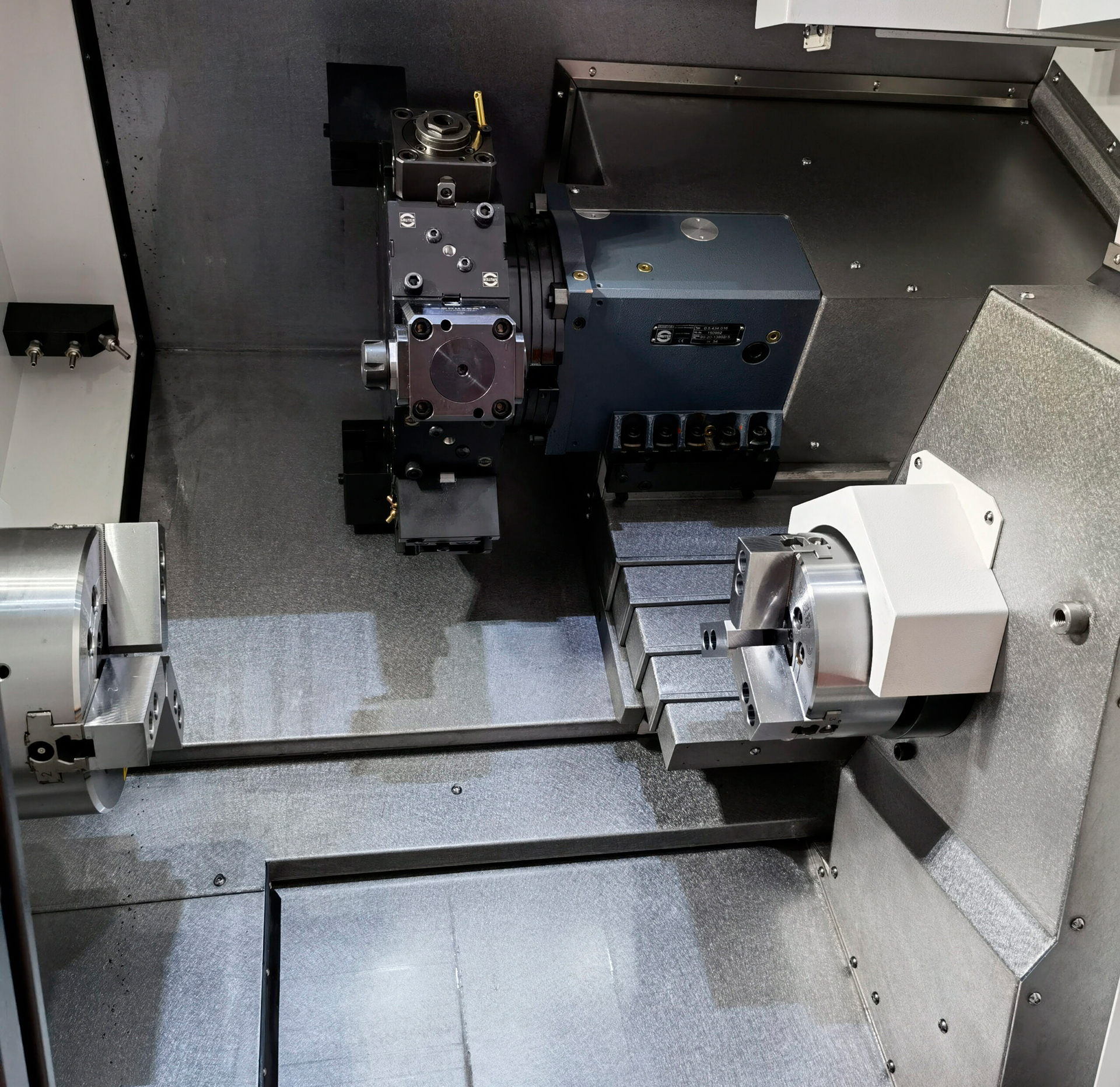

Инструментальная система

• 12-позиционная приводная револьверная головка BMT65 (макс. скорость 6 000 об/мин).
• Размер хвостовика: 25×25 мм, Ø40 мм.
• Время смены инструмента: 0.3 с (соседний), 0.9 с (дальний).

Система ЧПУ и управления

• FANUC 0i TF с поддержкой осей X, Z, C и G-кодов.
• Интерфейсы: RS232, USB, Ethernet для интеграции с CAD/CAM.
• Интуитивное управление для токарно-фрезерных операций.

Система подачи СОЖ

• Независимый бак СОЖ с разделением масла и жидкости.
• Мощность насоса 700 Вт, расход 3 м³/ч.

Централизованная система смазки

• Автоматическая система смазки ISHAN для ШВП и направляющих.
• Контроль уровня смазки для долговечности узлов.

Главные преимущества токарного станка

1. Универсальность: Приводной инструмент для токарно-фрезерной обработки.
2. Точность: Шероховатость Ra 0.4–1.6, округлость ≤0.003 мм.
3. Жёсткость: Станина HT300 и роликовые направляющие для стабильной обработки.
4. Надёжность: Компоненты от FANUC, SKF/NSK, PMI/HIWIN.
5. Гибкость: Модульный дизайн для интеграции дополнительных опций.

BL S300 M A2-8 1 500 Fanuc — надёжный выбор для сложных токарно-фрезерных операций с удлинённой базой для длинных деталей в серийном производстве.

Экономическая эффективность

Купить токарный станок BL S300 M A2-8 1 500 Fanuc — это вложение в универсальность и производительность. Приводной инструмент и удлинённая база сокращают время обработки, обеспечивая быструю окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, гидравлический патрон 10’’, приводная револьверная головка BMT65 (12 позиций), задняя бабка.
  • Документация: Руководство, электрические схемы, инструкции по ЧПУ FANUC.
  • Осмотр: Проверка шпинделя, подшипников, ШВП, направляющих, револьверной головки, задней бабки.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), нагрузка 7 350 кг.
    • Габариты: 3 990 × 1 980 × 1 770 мм + 1 м для доступа.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, 20 кВт.
  • Гидравлика: Гидростанция для патрона и револьверной головки.
  • Инструменты: Грузоподъёмное оборудование (7 350 кг), уровень, анкерные болты, смазка ISHAN, СОЖ.
• Установка станка
  • Размещение: Выровнять по уровню (≤0,02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Гидравлика: Подсоединить шланги для патрона 10’’ и револьверной головки.
  • Инструментальная система: Установить инструменты (25×25 мм, Ø40 мм).
  • Дополнительные системы:
    • Датчик инструмента (опция).
    • Шпиндель A2-11 с отверстием Ø127 мм, патрон 12’’/15’’, скорость 2 500 об/мин, диаметр прутка Ø91 мм (опция).
    • Сверлильный патрон Ø50 мм (опция).

Комплектация

• Система ЧПУ FANUC 0i TF
• Гидравлический патрон 10’’
• Приводная револьверная головка BMT65 (12 позиций)
• Гидравлическая задняя бабка (MT5#)
• Чугунная станина HT300
• Система смазки ISHAN
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации

Дополнительная комплектация

• Датчик инструмента
• Шпиндель A2-11 с отверстием Ø127 мм, патрон 12’’/15’’, скорость 2 500 об/мин, диаметр прутка Ø91 мм
• Сверлильный патрон Ø50 мм
