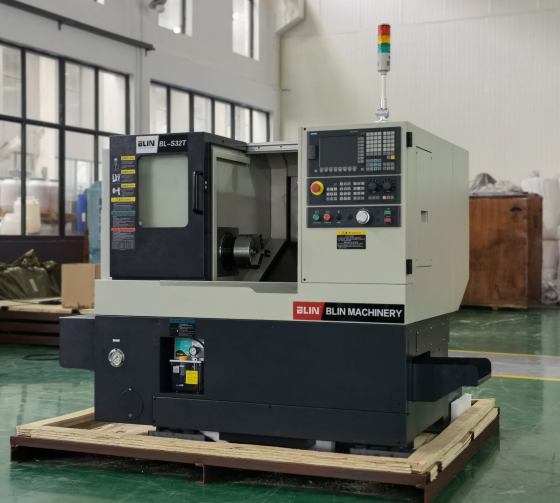

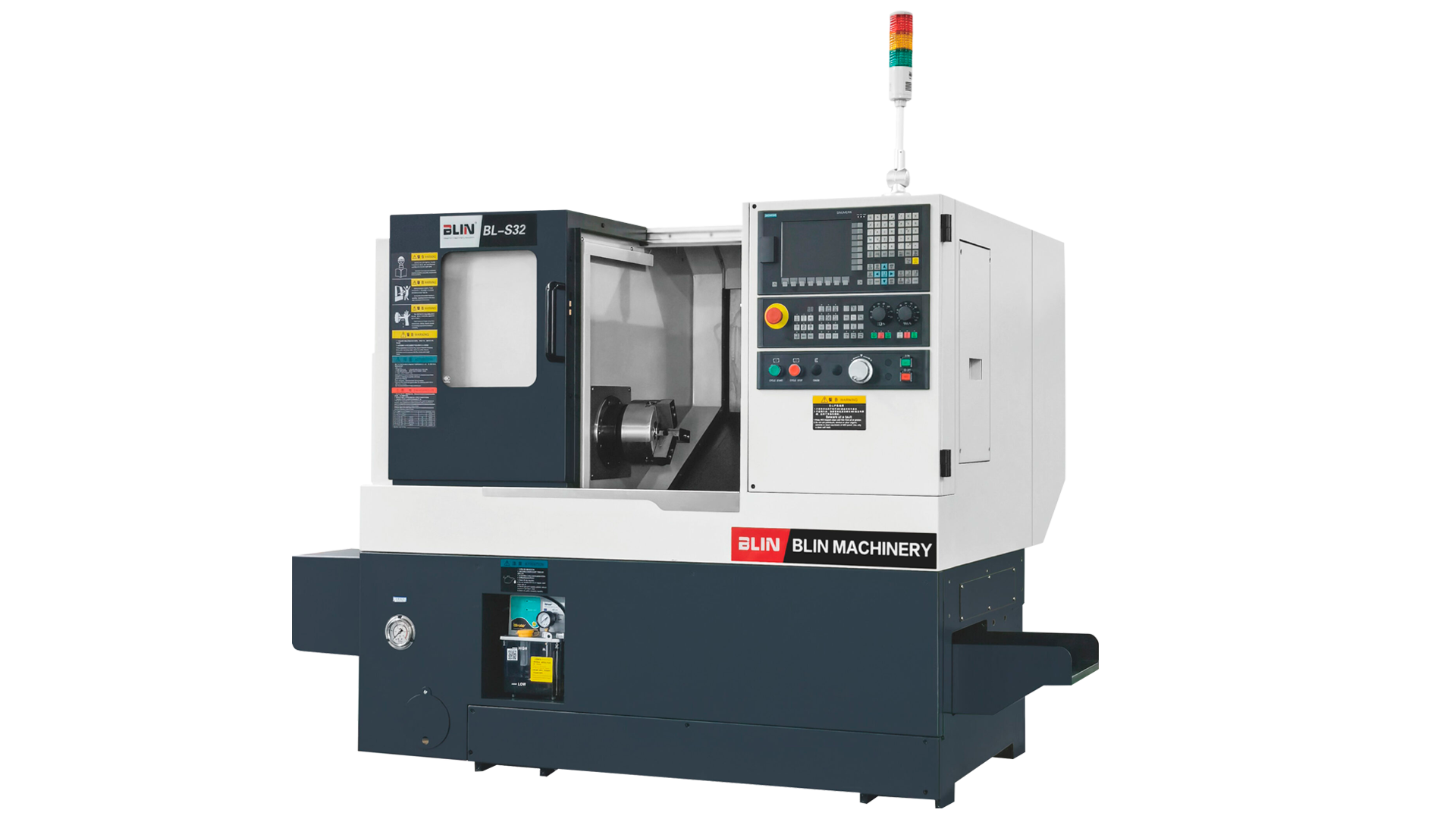

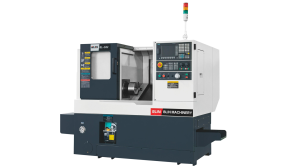

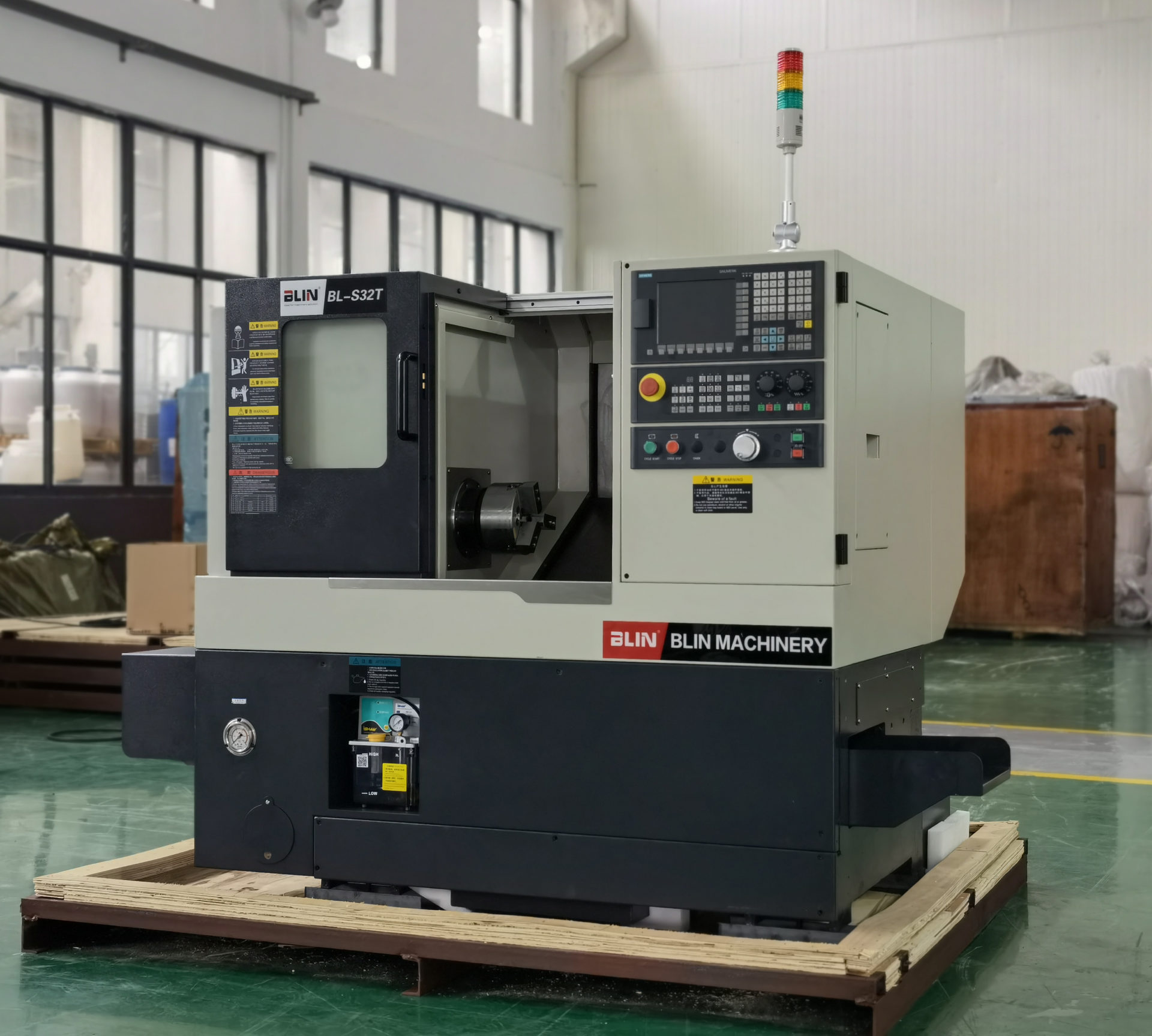

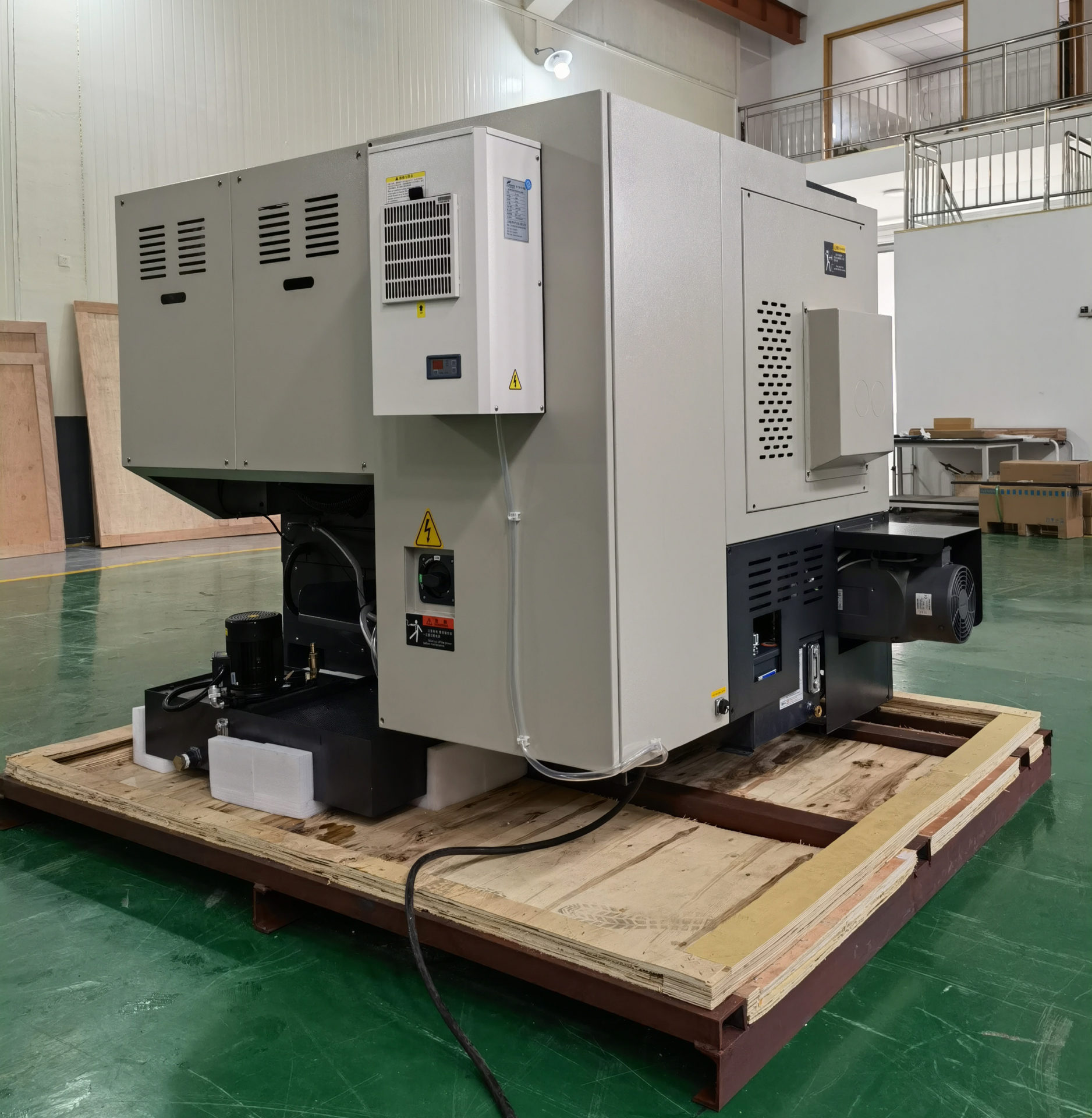

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL S32 Fanuc

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL S32 Fanuc — это современный станок, разработанный для высокоточной обработки деталей диаметром до 300 мм и длиной до 250 мм. Оснащённый цанговым патроном CL и линейным инструментом (gang tool), он идеально подходит для серийного производства в машиностроении и металлообработке. Система ЧПУ FANUC 0i TF обеспечивает высокую точность управления, а наклонная станина (30°) из чугуна HT300 гарантирует жёсткость и эффективное стружкоудаление. Автоматический щуп для настройки инструмента минимизирует время подготовки и повышает точность.

Назначение станка

• Точная токарная обработка деталей диаметром до 300 мм.
• Обработка заготовок длиной до 250 мм.
• Серийное производство с цанговым патроном CL.
• Автоматизированная настройка инструмента с помощью щупа.

Ключевые функциональные возможности

Преимущества использования

• Наклонная станина (30°) из чугуна HT300 для высокой жёсткости и минимальных деформаций.
• Высокая точность: ±0,003 мм (шероховатость), ±0,003 мм (округлость), ±0,005/0,008 мм (позиционирование X/Z).
• Надёжные компоненты от FANUC, NSK, HIWIN.
• Автоматический щуп для быстрой и точной настройки инструмента.
• Компактная конструкция с модульным дизайном для опций.

Области применения

• Серийное производство мелких и средних деталей.
• Металлообработка для высокоточных компонентов.
• Автомобилестроение для прецизионных деталей.
• Приборостроение и электроника для обработки мелких заготовок.

BL S32 Fanuc обеспечивает точность, компактность и автоматизацию для эффективного серийного производства.

Технические характеристики токарного станка

Детальное описание узлов станка

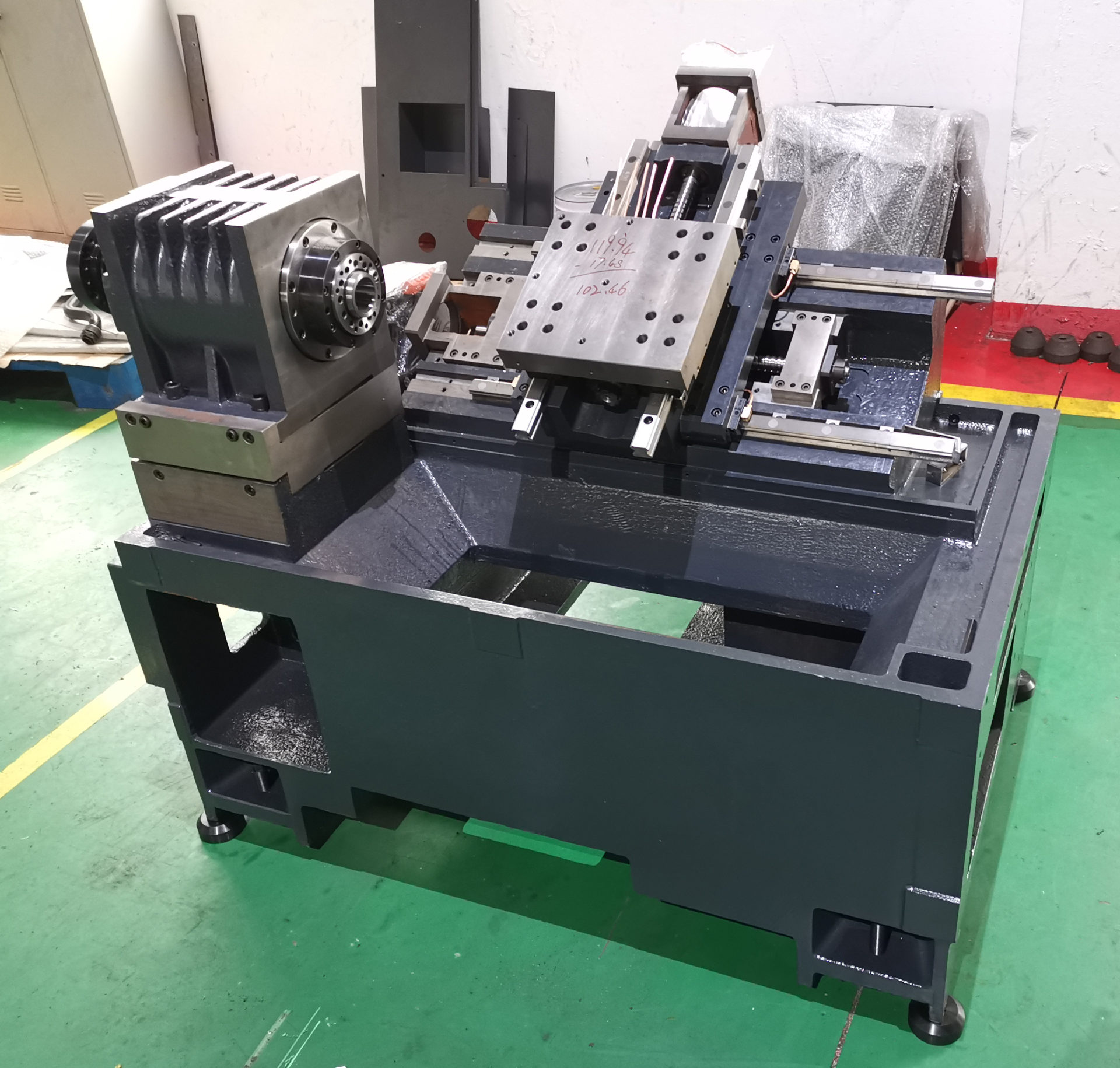

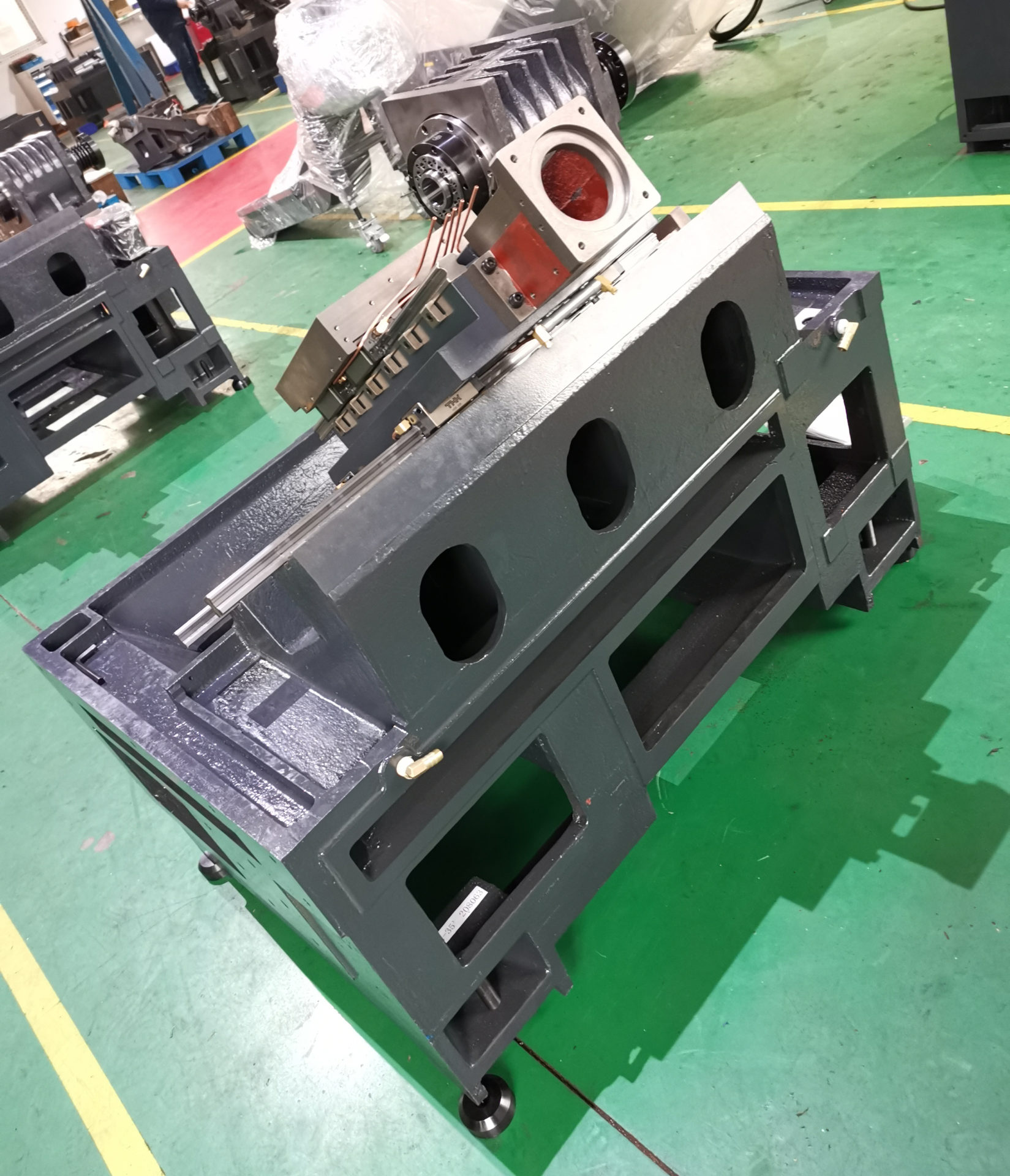

Конструкция станины

• Монолитная наклонная станина (30°) из чугуна HT300 для высокой прочности.
• Термическая обработка и FEA-анализ для минимальных деформаций.
• Особенности:
  • Эффективное стружкоудаление.
  • Большое внутреннее пространство для обслуживания.
  • Поддержка модульных опций.

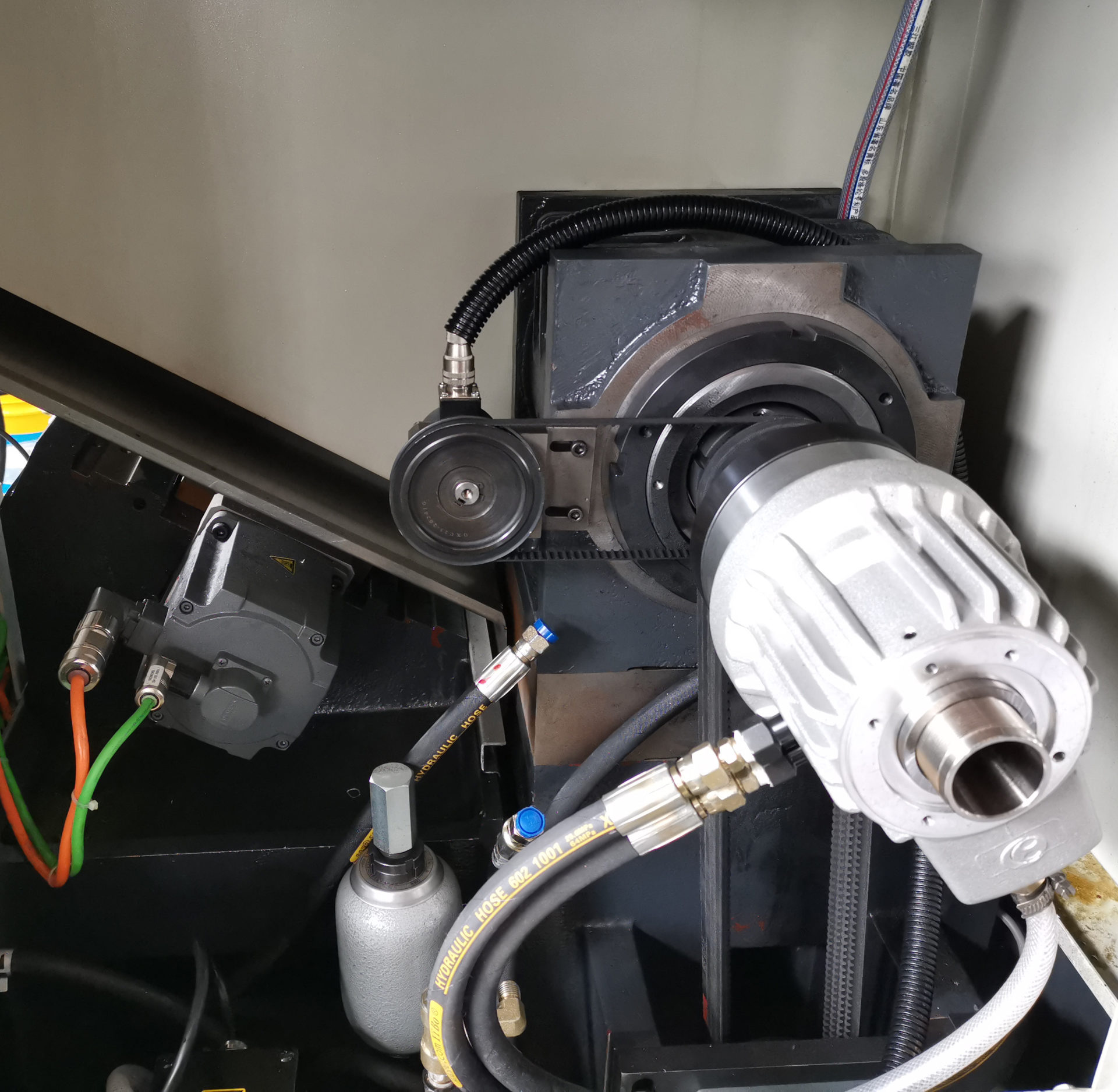

Шпиндель

• Высокоточный шпиндель VOLIS/KENTURN с серводвигателем FANUC.
• Скорость до 4 000 об/мин, мощность 7/11 кВт.
• Диаметр отверстия 46/56 мм, крепление A2-4/A2-5.

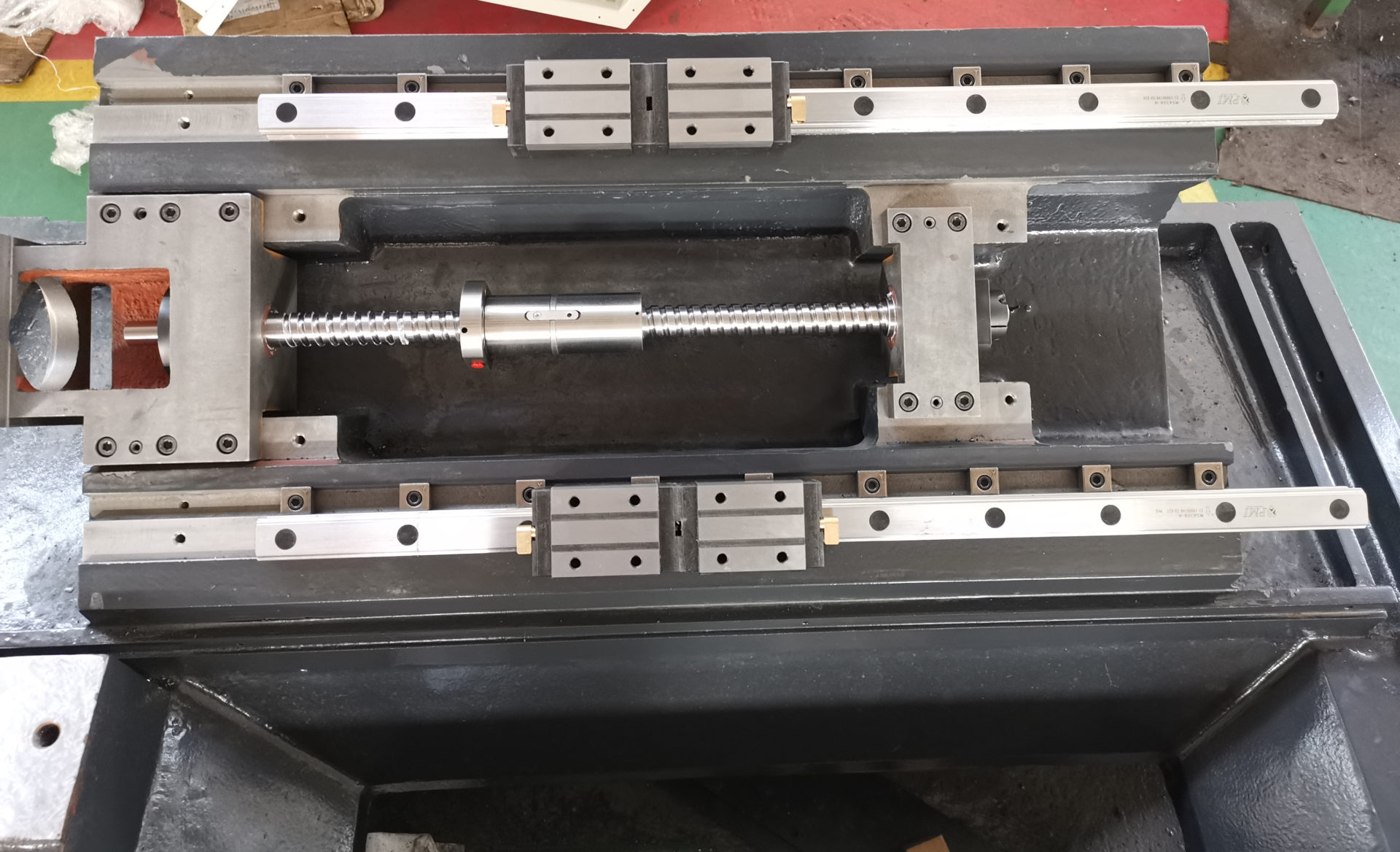

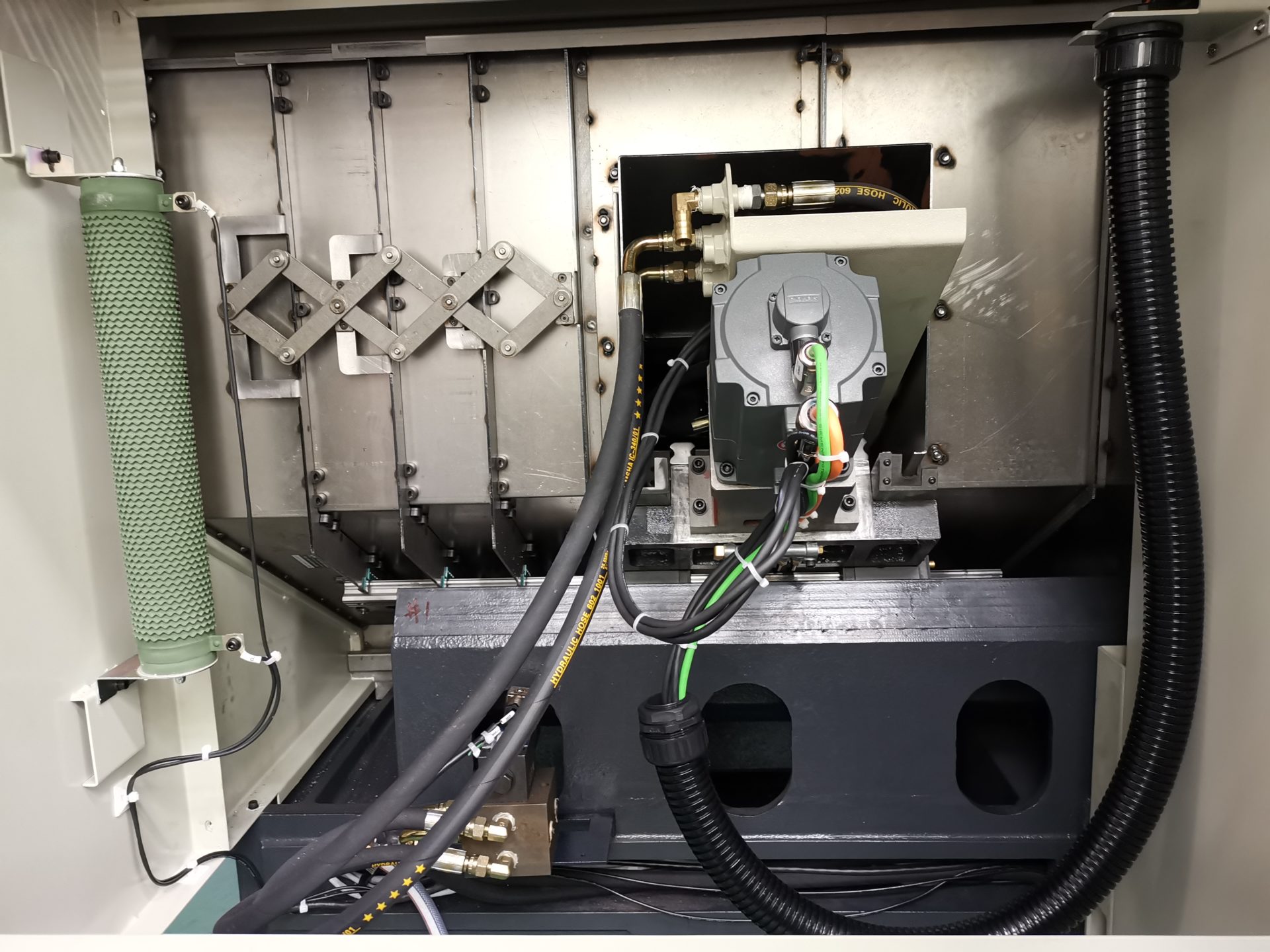

Перемещение по осям

• Линейные направляющие PMI/HIWIN для высокой скорости и долговечности.
• ШВП PMI/HIWIN с двойными гайками для точности.
• Скорость быстрых перемещений 30/30 м/мин.
• Мощность моторов осей 1.2/1.2 кВт.

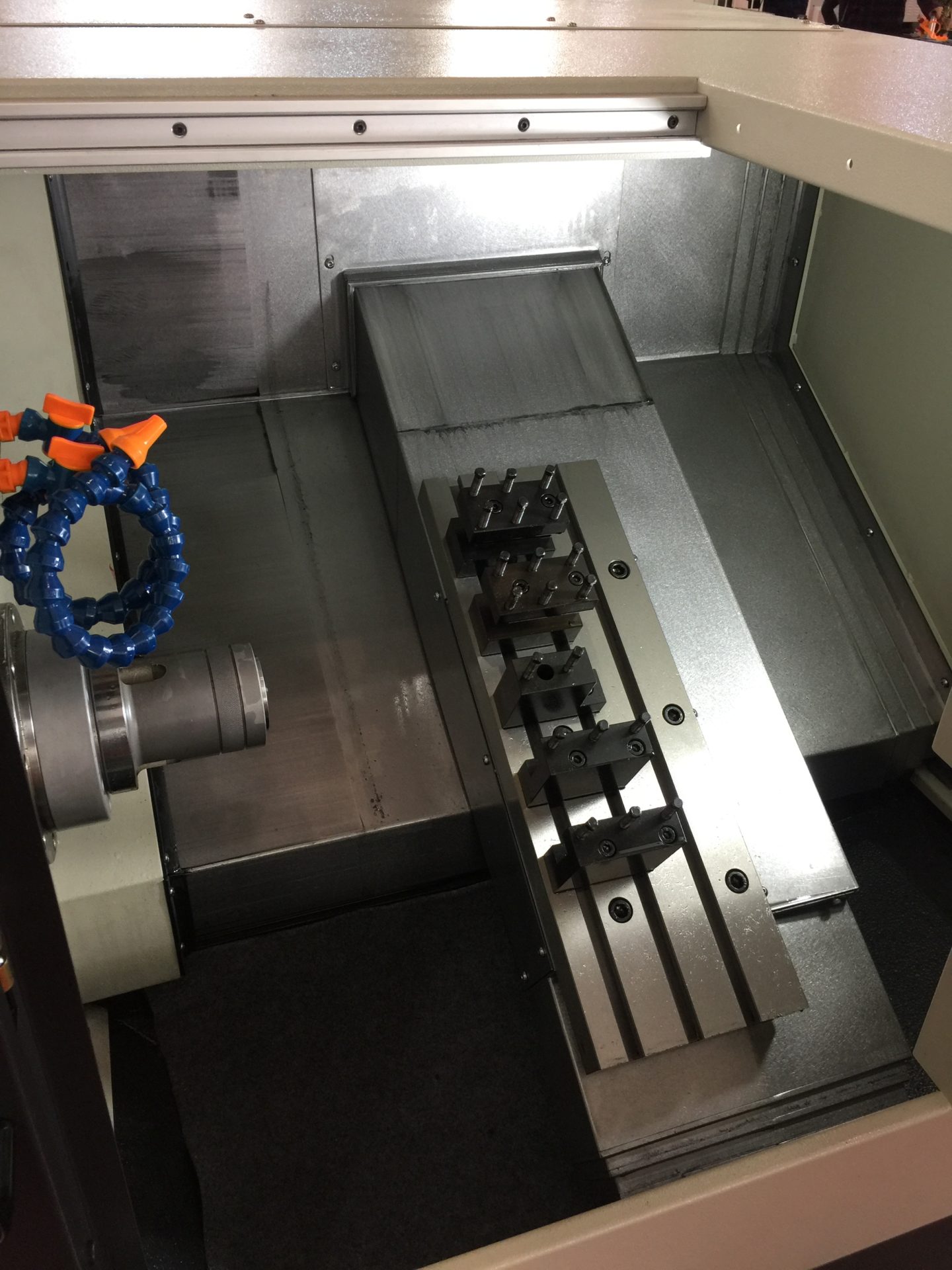

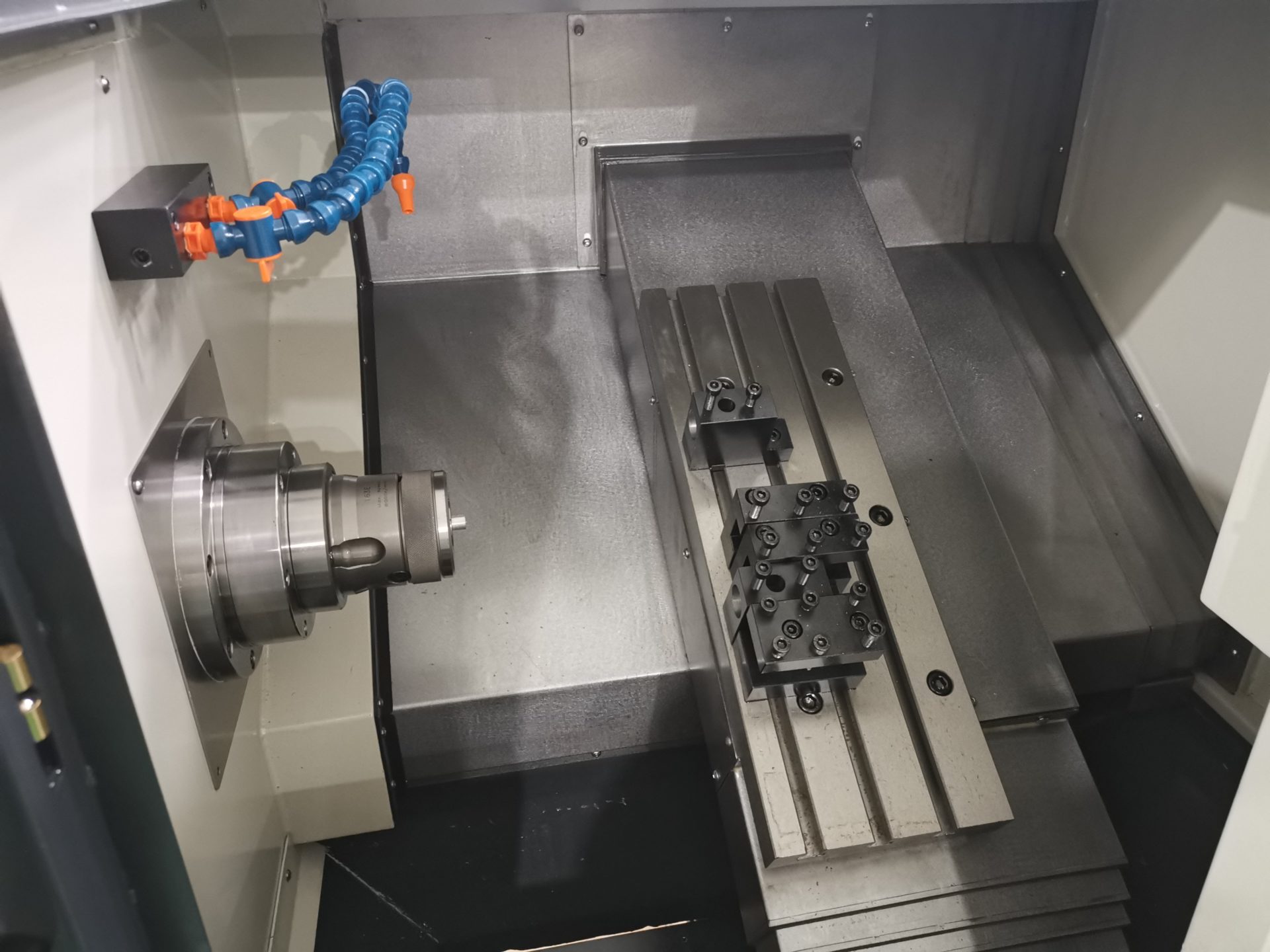

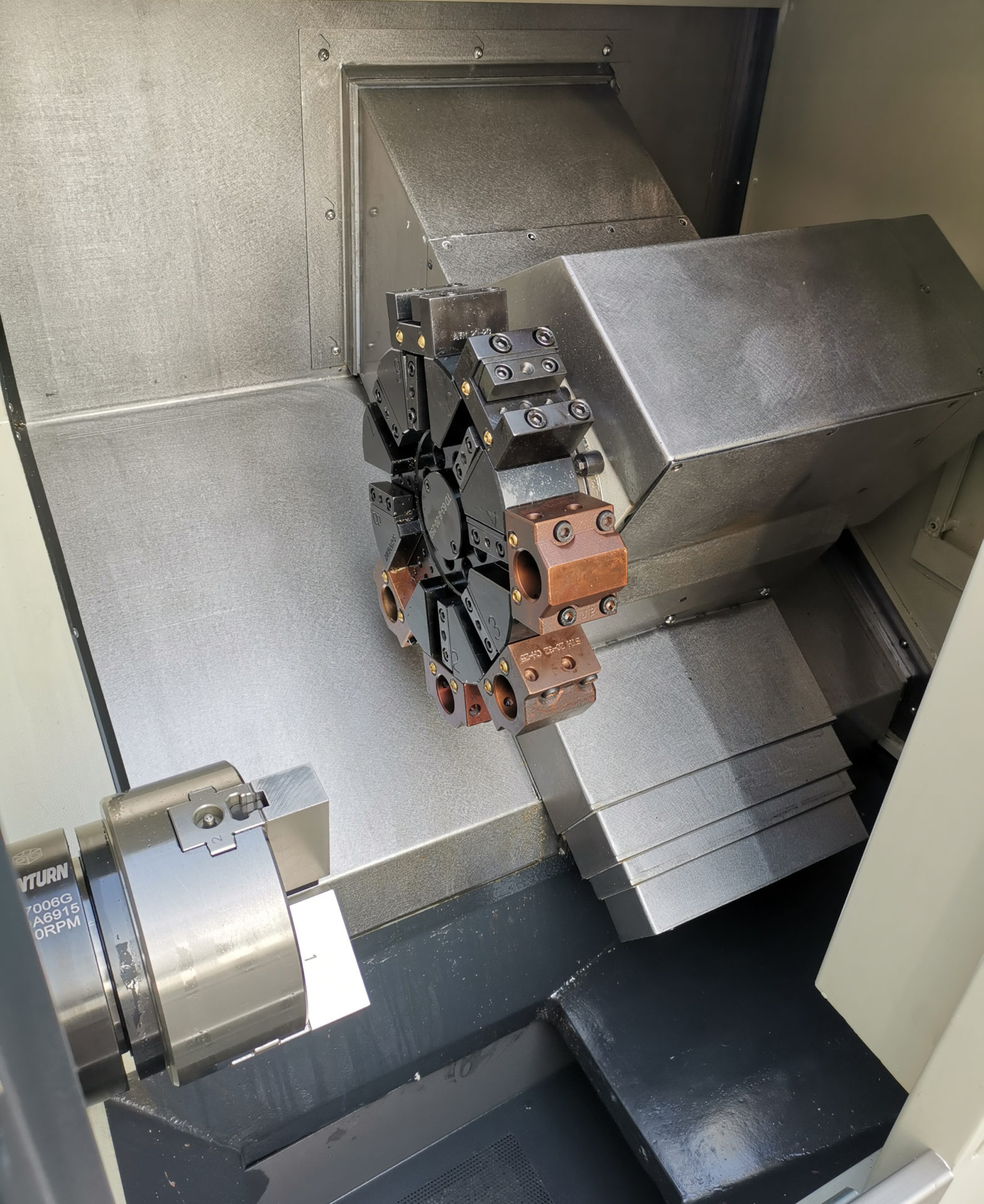

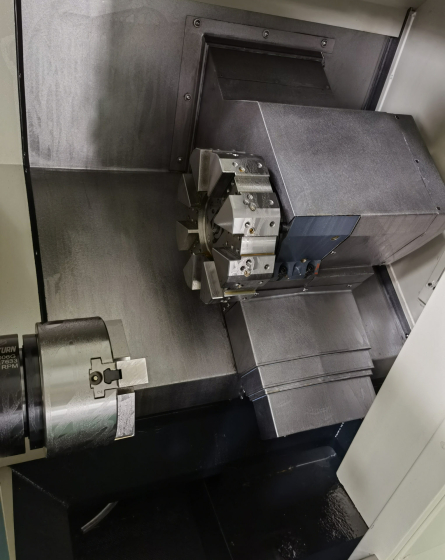

Инструментальная система

• Линейный инструмент (gang tool) для быстрой смены.
• Размер хвостовика: 16×16 мм, Ø20 мм.
• Автоматический щуп для точной настройки инструмента.

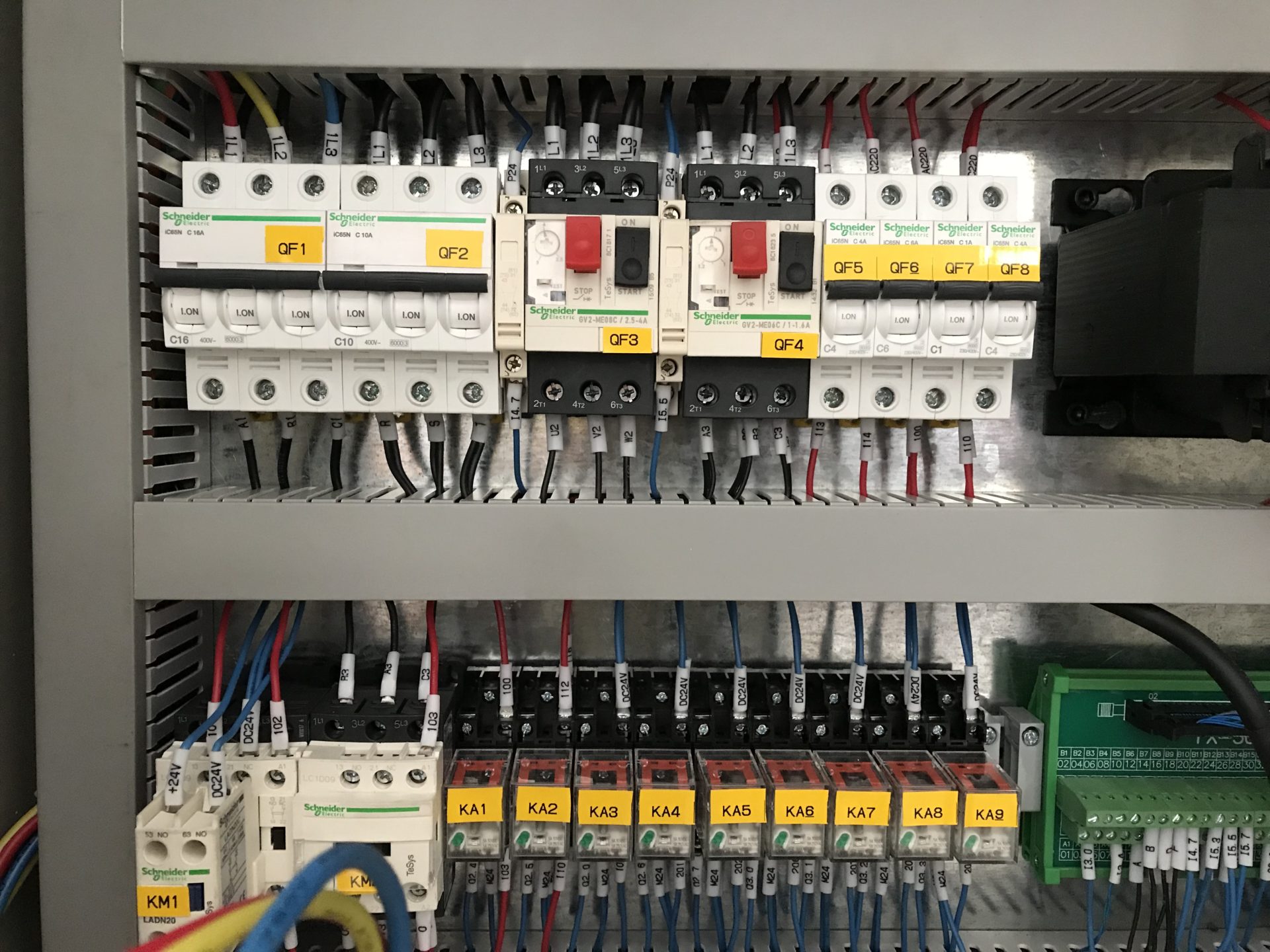

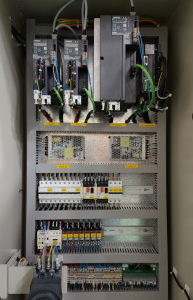

Система ЧПУ и управления

• FANUC 0i TF с поддержкой G-кодов и CAD/CAM-интеграции.
• Интерфейсы: RS232, USB, Ethernet.
• Интуитивное управление для токарных операций.

Система подачи СОЖ

• Независимый бак СОЖ с разделением масла и жидкости.
• Мощность насоса 480 Вт, расход 2.5 м³/ч.

Централизованная система смазки

• Автоматическая система ISHAN (Тайвань) для ШВП и направляющих.
• Контроль уровня смазки для надёжной работы.

Главные преимущества токарного станка

1. Точность: Шероховатость Ra≤0.4, округлость ≤0.003 мм.
2. Автоматизация: Щуп для быстрой настройки инструмента.
3. Жёсткость: Станина HT300 для стабильности.
4. Компактность: Габариты 1 820/2 620 × 1 410 × 1 500 мм.
5. Надёжность: Компоненты FANUC, NSK, HIWIN.

Станок идеально подходит для высокоточного серийного производства с минимальным временем наладки.

Экономическая эффективность

Купить токарный станок BL S32 Fanuc — это инвестиция в точность и производительность. Цанговый патрон CL и автоматический щуп сокращают время обработки, обеспечивая быструю окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, цанговый патрон CL (5’’/6’’), линейный инструмент, автоматический щуп.
  • Документация: Руководство, электрические схемы, инструкции по ЧПУ FANUC.
  • Осмотр: Проверка шпинделя, подшипников, ШВП, направляющих, щупа.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), нагрузка 1 700 кг.
    • Габариты: 1 820/2 620 × 1 410 × 1 500 мм (без/с конвейером стружки) + 1 м для доступа.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, 15 кВт.
  • Гидравлика: Гидростанция для цангового патрона.
  • Инструменты: Грузоподъёмное оборудование (1 700 кг), уровень, анкерные болты, смазка ISHAN, СОЖ.
• Установка станка
  • Размещение: Выровнять по уровню (≤0,02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Гидравлика: Подсоединить шланги для цангового патрона CL.
  • Инструментальная система: Установить линейный инструмент (16×16 мм, Ø20 мм).
  • Автоматический щуп: Установить и откалибровать для настройки инструмента.
  • Дополнительные системы:
    • Автоматический конвейер стружки (опция).
    • Сборщик деталей (опция).
    • Гидравлический патрон 5’’/6’’ (опция).

Комплектация

• Система ЧПУ FANUC 0i TF
• Цанговый патрон CL (5’’/6’’)
• Линейный инструмент (gang tool)
• Автоматический щуп для настройки инструмента
• Чугунная станина HT300
• Система смазки ISHAN
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации

Дополнительная комплектация

• Гидравлический патрон 5’’ (опция)
• Цанговый патрон CL (дополнительные размеры, опция)
• Автоматический конвейер стружки (опция)
• Сборщик деталей (опция)
• Автоматический щуп для настройки инструмента (дополнительные конфигурации, опция)
