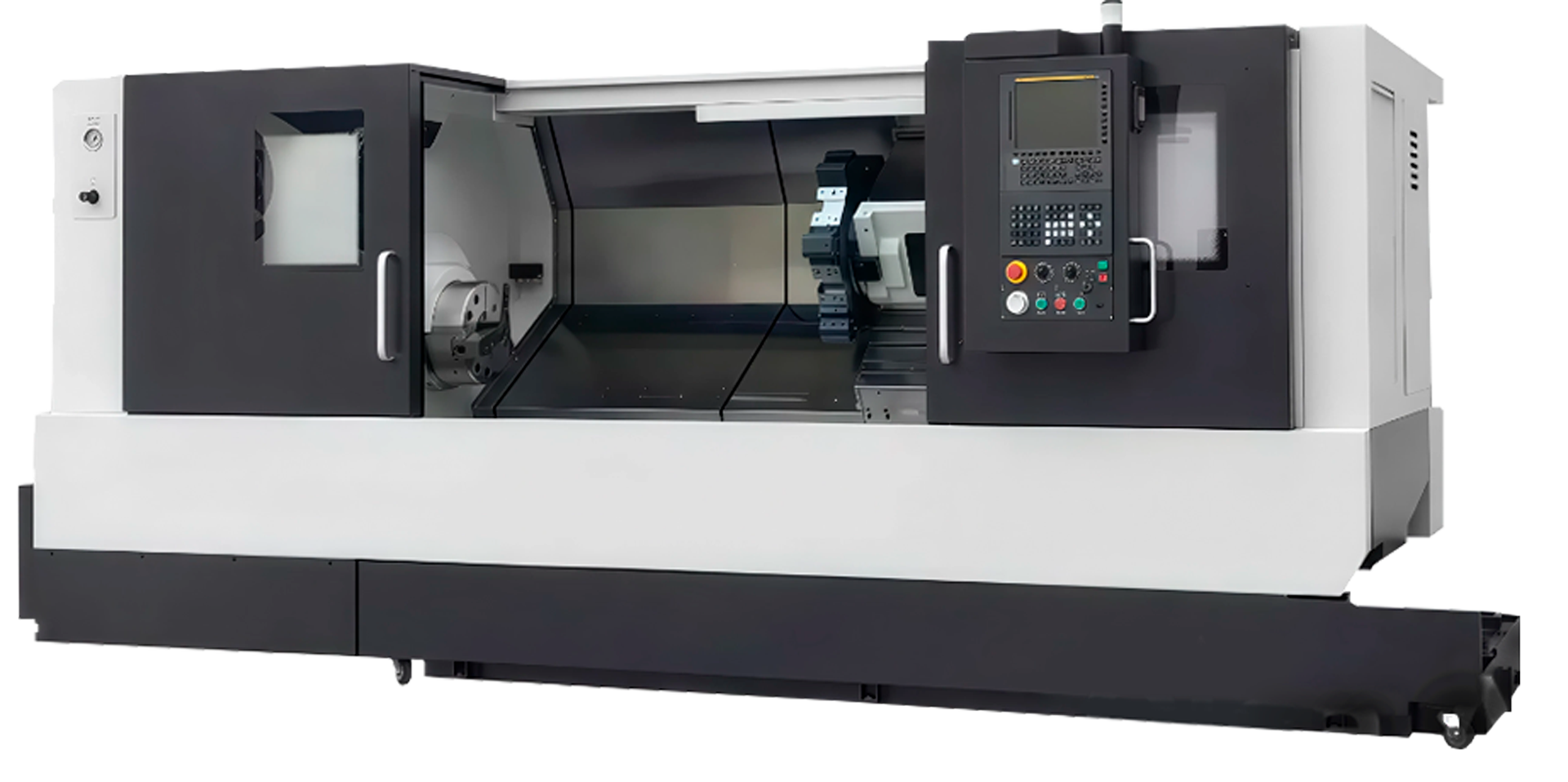

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL S300 H A2-8 800 Fanuc

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL S300 H A2-8 800 Fanuc — это сверхжесткий токарный центр, предназначенный для обработки деталей диаметром до 520 мм и длиной до 800 мм. Оснащён 10-дюймовым гидравлическим патроном, 12-позиционной гидравлическо-серво револьверной головкой и гидравлической задней бабкой, станок идеально подходит для тяжелых операций в серийном производстве. Система ЧПУ FANUC обеспечивает точное управление, а наклонная станина (30°) из чугуна HT300 с коробчатыми направляющими гарантирует исключительную жёсткость и стабильность. Модульный дизайн позволяет интегрировать дополнительные опции, такие как увеличенный шпиндель или датчик инструмента.

Назначение станка

• Токарная обработка деталей диаметром до 520 мм.
• Обработка заготовок длиной до 800 мм.
• Серийное производство с использованием гидравлическо-серво револьверной головки.
• Работа с прутковым материалом диаметром до 75 мм.

Ключевые функциональные возможности

Преимущества использования

• Наклонная станина (30°) из чугуна HT300 с многослойными рёбрами жёсткости для высокой устойчивости.
• Высокая точность: IT6, шероховатость Ra 0.4–1.6, округлость ≤0.003 мм, позиционирование 0.005/0.008 мм (X/Z).
• Надёжные компоненты от FANUC, SKF/NSK, PMI/HIWIN.
• Коробчатые направляющие для осей X/Z и задней бабки, обеспечивающие сверхвысокую нагрузочную способность.
• Модульный дизайн для гибкой настройки под задачи производства.

Области применения

• Серийное производство деталей с токарной обработкой.
• Изготовление прецизионных компонентов для тяжёлого машиностроения.
• Автомобильная и гидравлическая промышленность.
• Обработка деталей с высокой точностью и сложной геометрией.

BL S300 H A2-8 800 Fanuc сочетает сверхвысокую жёсткость, точность и надёжность, что делает его идеальным для тяжелых токарных задач в серийном производстве.

Технические характеристики токарного станка

Детальное описание узлов станка

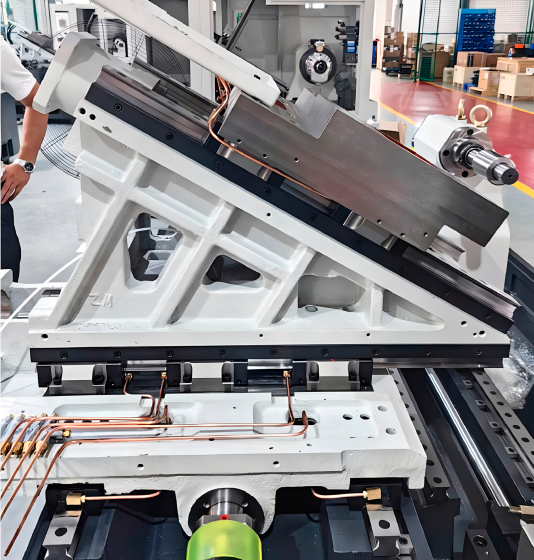

Конструкция станины

• Монолитная наклонная станина (30°) из чугуна HT300 с многослойными рёбрами жёсткости.
• Термическая обработка и FEA-анализ для минимальной деформации и высокой устойчивости.
• Особенности:
  • Эффективное стружкоудаление благодаря наклонной конструкции.
  • Сверхвысокая жёсткость благодаря коробчатым направляющим.
  • Компактный дизайн с большим внутренним пространством.

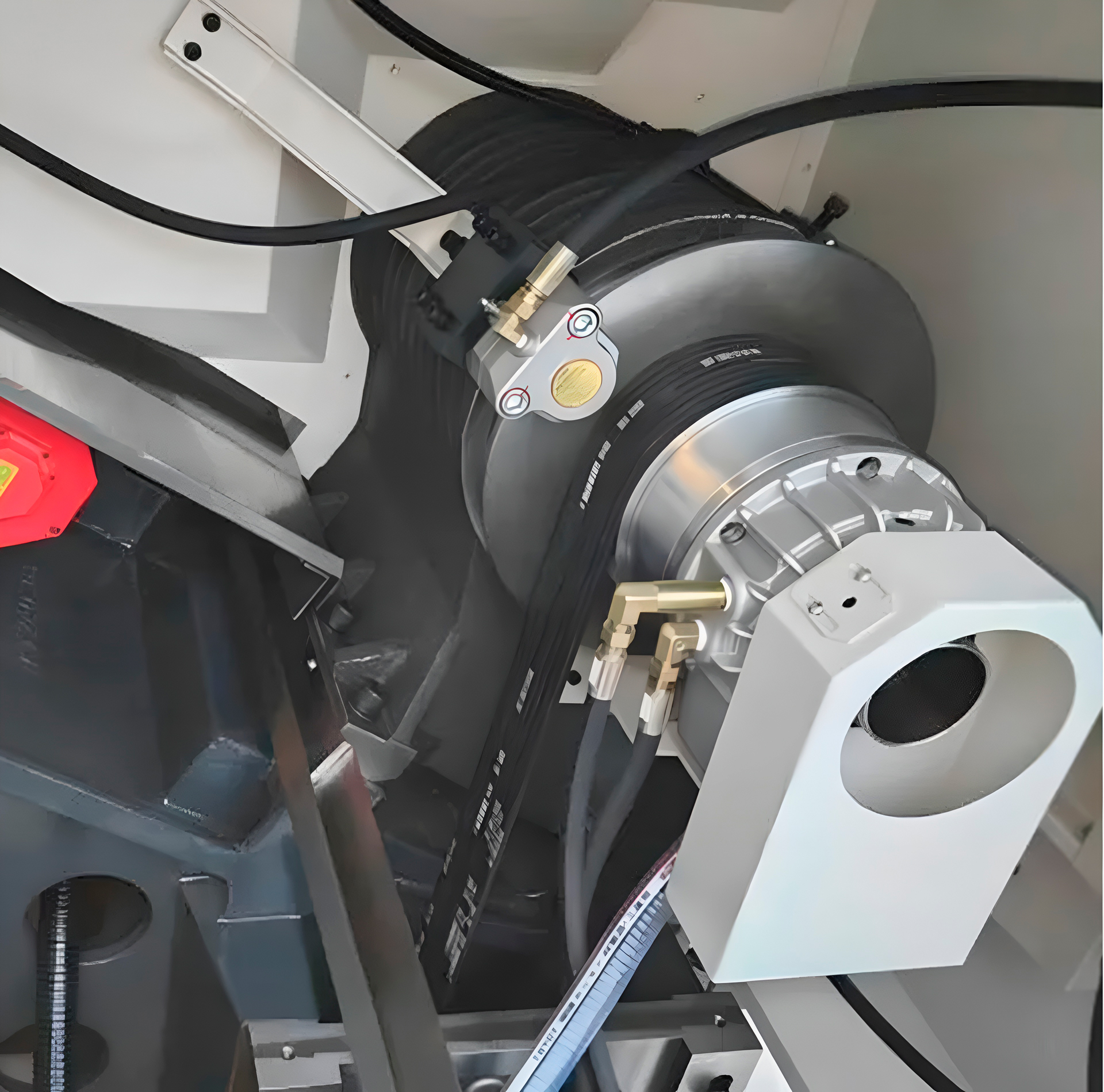

Шпиндель

• Высокоточный цельный шпиндель с серводвигателем FANUC, до 3 500 об/мин.
• Диаметр отверстия 91 мм, крепление A2-8, мощность 15/18.5 кВт.
• Подшипники SKF/NSK для высокой надёжности.

Задняя бабка

• Гидравлическая задняя бабка с конусом MT5#.
• Диаметр пиноли 75 мм, ход 120 мм.
• Перемещение по коробчатым направляющим для повышенной жёсткости.

Перемещение по осям

• Коробчатые направляющие для осей X/Z и задней бабки, обеспечивающие сверхвысокую нагрузочную способность.
• Высокоточные ШВП PMI/HIWIN (Ø32 мм, шаг 10 мм) с двойными гайками.
• Скорость быстрых перемещений: 24 м/мин (X/Z).

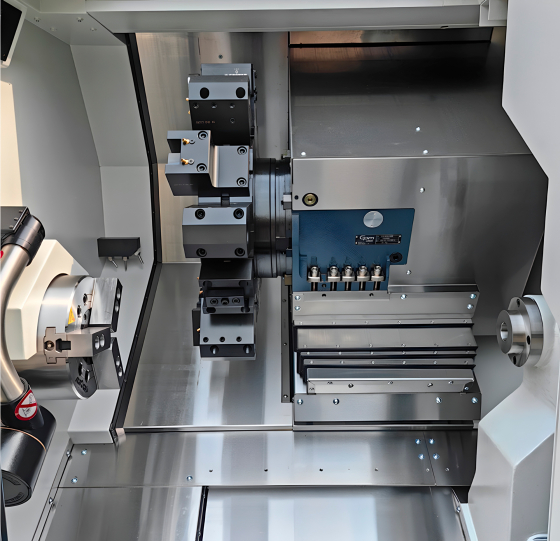

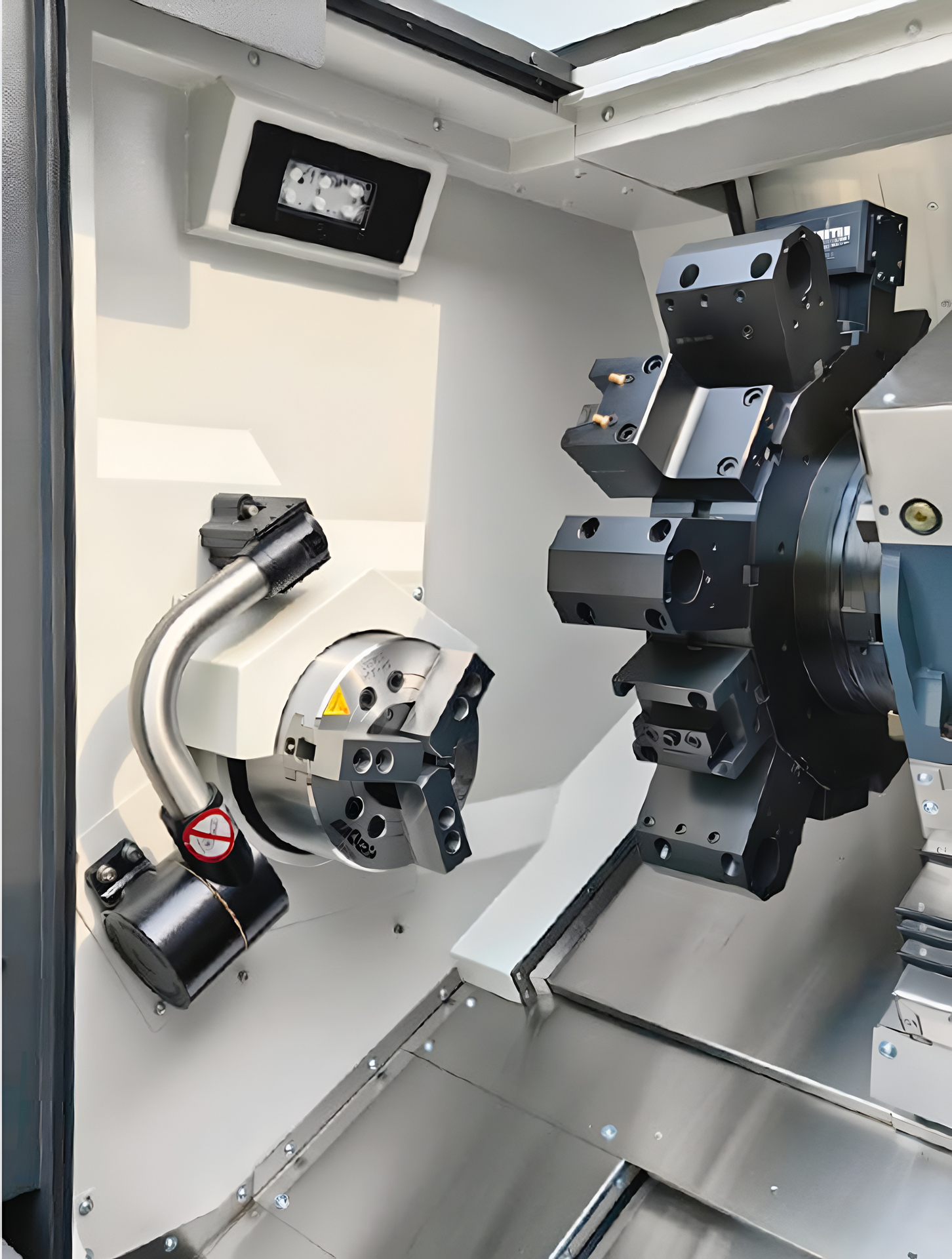

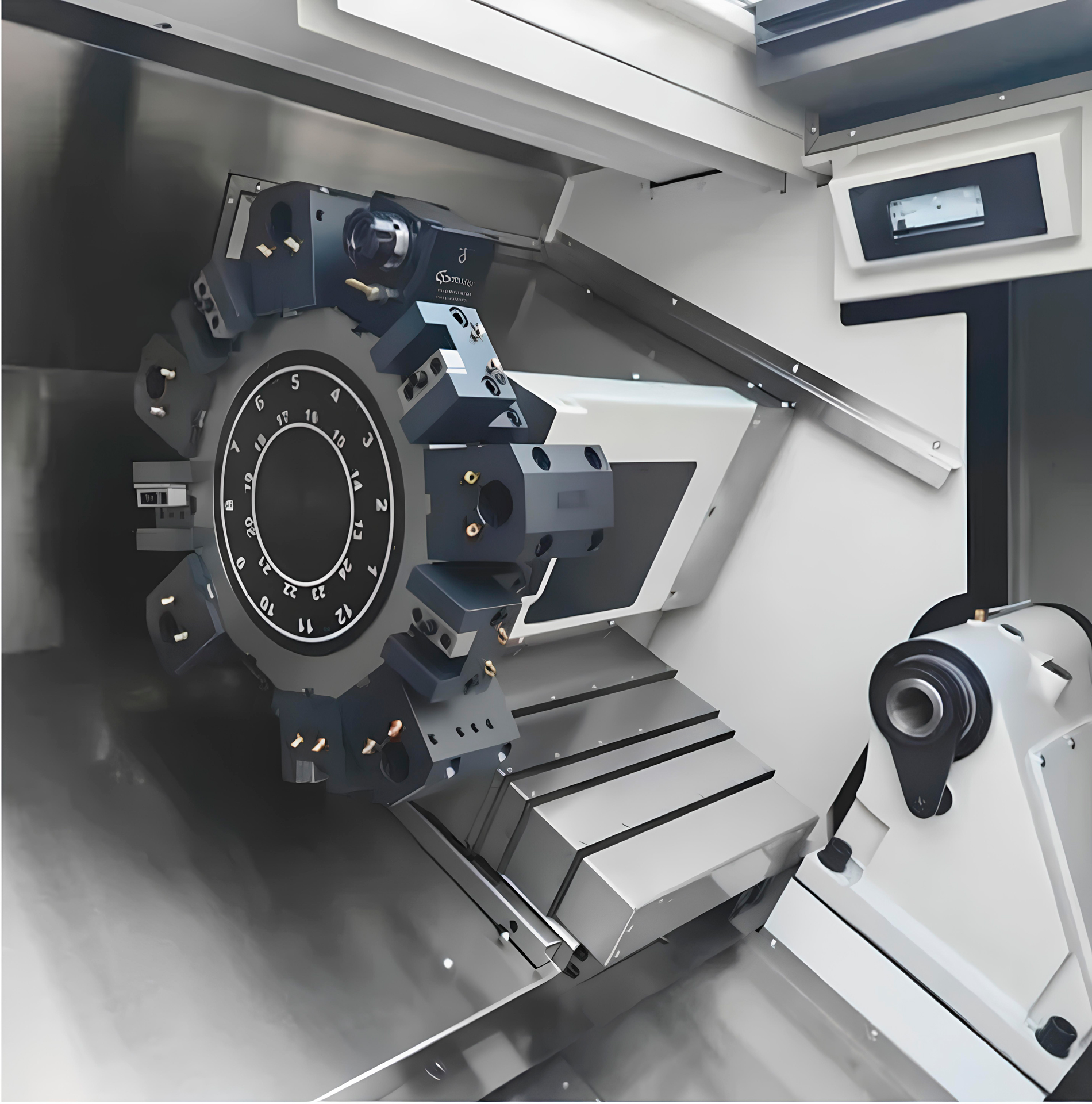

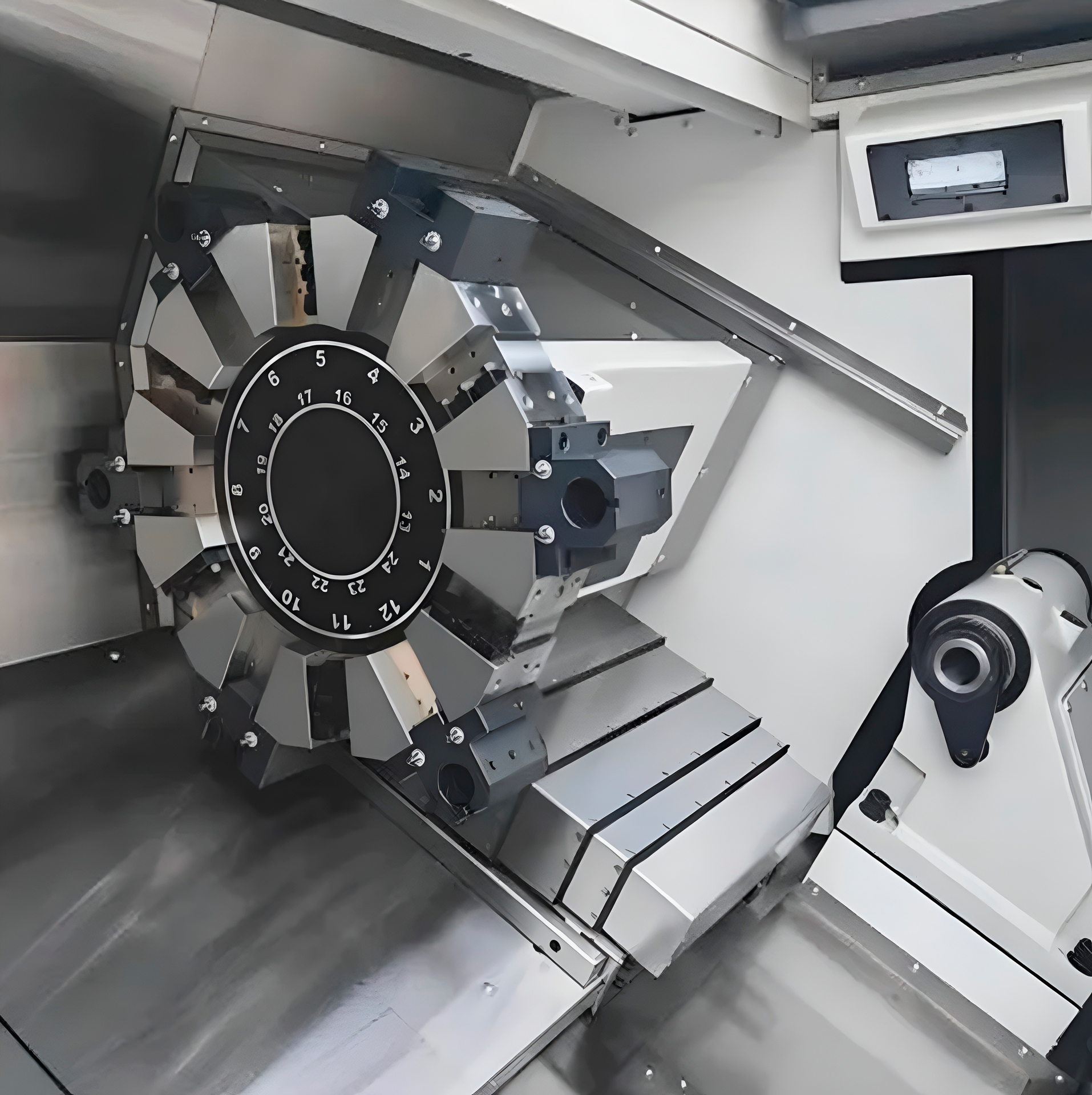

Инструментальная система

• 12-позиционная гидравлическо-серво револьверная головка.
• Размер хвостовика: 25×25 мм, Ø40 мм.
• Время смены инструмента: 0.3 с (соседний), 0.9 с (дальний).

Система ЧПУ и управления

• FANUC 0i TF с поддержкой осей X, Z и G-кодов.
• Интерфейсы: RS232, USB, Ethernet для интеграции с CAD/CAM.
• Интуитивное управление для токарных операций.

Система подачи СОЖ

• Независимый бак СОЖ с разделением масла и жидкости.
• Мощность насоса 700 Вт, расход 3 м³/ч.

Централизованная система смазки

• Автоматическая система смазки ISHAN для ШВП и направляющих.
• Контроль уровня смазки для долговечности узлов.

Главные преимущества токарного станка

1. Сверхвысокая жёсткость: Коробчатые направляющие для тяжелых нагрузок.
2. Точность: Шероховатость Ra 0.4–1.6, округлость ≤0.003 мм.
3. Мощность: Обработка прутков диаметром до 75 мм.
4. Надёжность: Компоненты от FANUC, SKF/NSK, PMI/HIWIN.
5. Гибкость: Модульный дизайн для интеграции дополнительных опций.

BL S300 H A2-8 800 Fanuc — оптимальное решение для тяжелых токарных операций в серийном производстве.

Экономическая эффективность

Купить токарный станок BL S300 H A2-8 800 Fanuc — это инвестиция в жёсткость и производительность. Коробчатые направляющие и высокая точность обеспечивают стабильную обработку, сокращая время на настройку и повышая окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, гидравлический патрон 10’’, гидравлическо-серво револьверная головка (12 позиций), задняя бабка.
  • Документация: Руководство, электрические схемы, инструкции по ЧПУ FANUC.
  • Осмотр: Проверка шпинделя, подшипников, ШВП, направляющих, револьверной головки, задней бабки.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), нагрузка 6 300 кг.
    • Габариты: 3 580 × 2 030 × 1 800 мм + 1 м для доступа.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, 20 кВт.
  • Гидравлика: Гидростанция для патрона и револьверной головки.
  • Инструменты: Грузоподъёмное оборудование (6 300 кг), уровень, анкерные болты, смазка ISHAN, СОЖ.
• Установка станка
  • Размещение: Выровнять по уровню (≤0,02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Гидравлика: Подсоединить шланги для патрона 10’’ и револьверной головки.
  • Инструментальная система: Установить инструменты (25×25 мм, Ø40 мм).
  • Дополнительные системы:
    • Датчик инструмента (опция).
    • Шпиндель A2-11 с отверстием Ø127 мм, патрон 12’’/15’’, скорость 2 500 об/мин, диаметр прутка Ø91 мм (опция).
    • Сверлильный патрон Ø50 мм (опция).

Комплектация

• Система ЧПУ FANUC 0i TF
• Гидравлический патрон 10’’
• Гидравлическо-серво револьверная головка (12 позиций)
• Гидравлическая задняя бабка (MT5#)
• Чугунная станина HT300
• Система смазки ISHAN
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации

Дополнительная комплектация

• Датчик инструмента
• Шпиндель A2-11 с отверстием Ø127 мм, патрон 12’’/15’’, скорость 2 500 об/мин, диаметр прутка Ø91 мм
• Сверлильный патрон Ø50 мм
