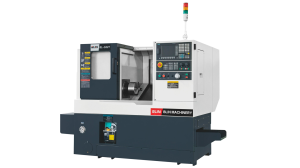

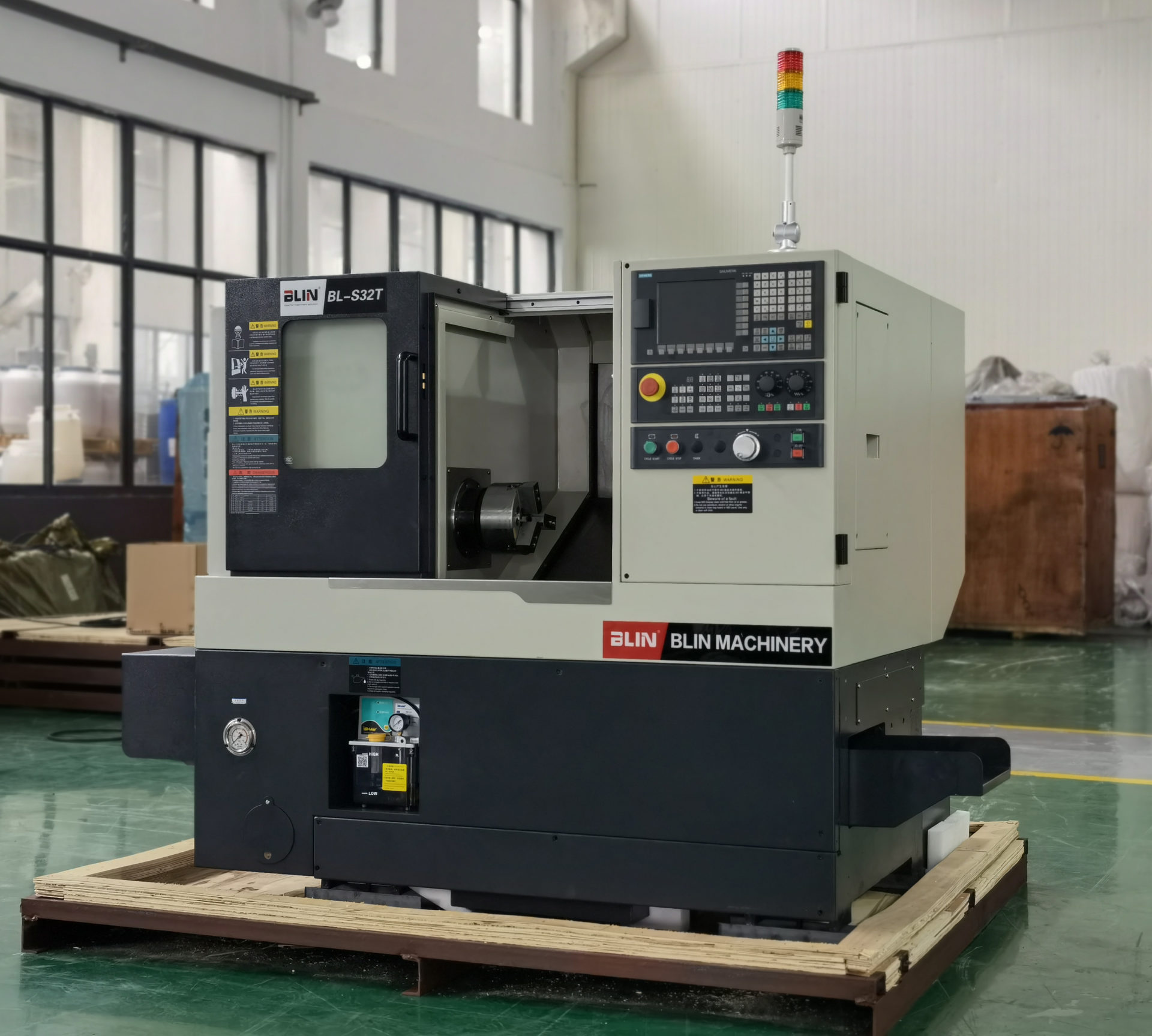

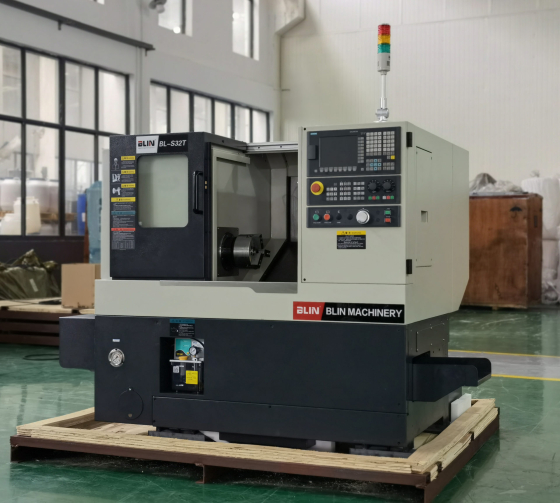

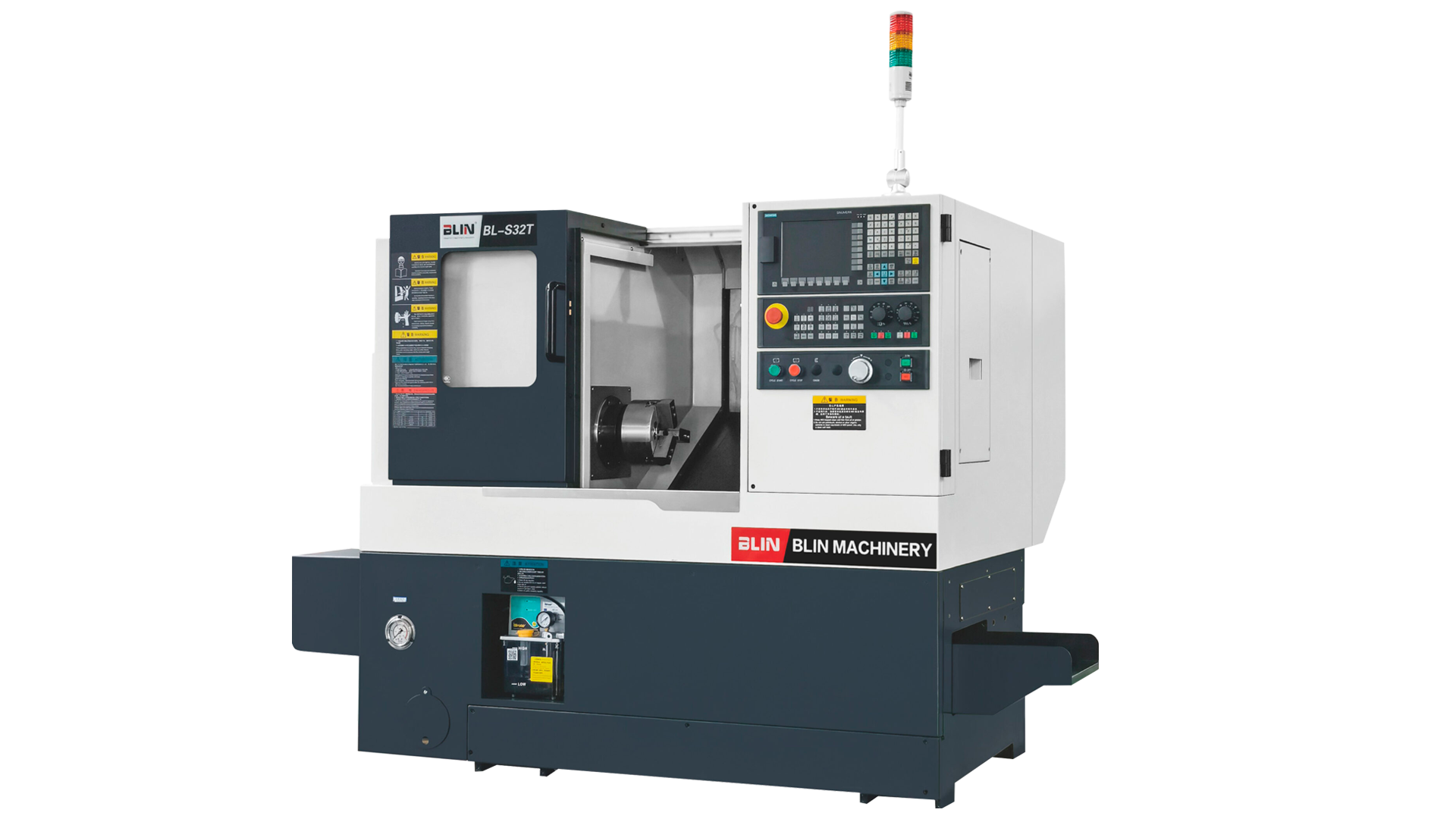

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL S32 T Fanuc

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL S32T Fanuc — это передовое оборудование нового поколения для высокоточной обработки деталей диаметром до 350 мм и длиной до 250 мм. Оснащённый 8-позиционной гидравлическо-серворевольверной головкой и гидравлическим патроном (6’’ в стандартной комплектации, 5’’ как опция), станок оптимизирован для серийного производства в машиностроении и металлообработке. Система ЧПУ FANUC 0i TF обеспечивает точное управление, а наклонная станина (30°) из чугуна HT300 гарантирует высокую жёсткость, минимальные вибрации и эффективное стружкоудаление. Модульный дизайн позволяет добавлять опции, такие как сборщик деталей или автоматический щуп для настройки инструмента.

Назначение станка

• Высокоточная токарная обработка деталей диаметром до 350 мм.
• Обработка заготовок длиной до 250 мм.
• Серийное производство с использованием 8-позиционной револьверной головки.
• Работа с прутковым материалом диаметром до 45 мм.

Ключевые функциональные возможности

Преимущества использования

• Цельнолитая наклонная станина (30°) из чугуна HT300 для высокой прочности и стружкоудаления.
• Высокая точность: ±0,003 мм (шероховатость), ±0,003 мм (округлость), ±0,005/0,008 мм (позиционирование X/Z).
• Надёжные компоненты от FANUC, NSK, HIWIN, PRAGATI.
• 8-позиционная револьверная головка для гибкости операций.
• Модульная конструкция для интеграции опций.

Области применения

• Серийное производство мелких и средних деталей.
• Металлообработка для прецизионных компонентов.
• Автомобилестроение для высокоточных деталей.
• Электроника и приборостроение для обработки заготовок.

BL S32T Fanuc сочетает точность, гибкость и компактность для эффективного серийного производства.

Технические характеристики токарного станка

Детальное описание узлов станка

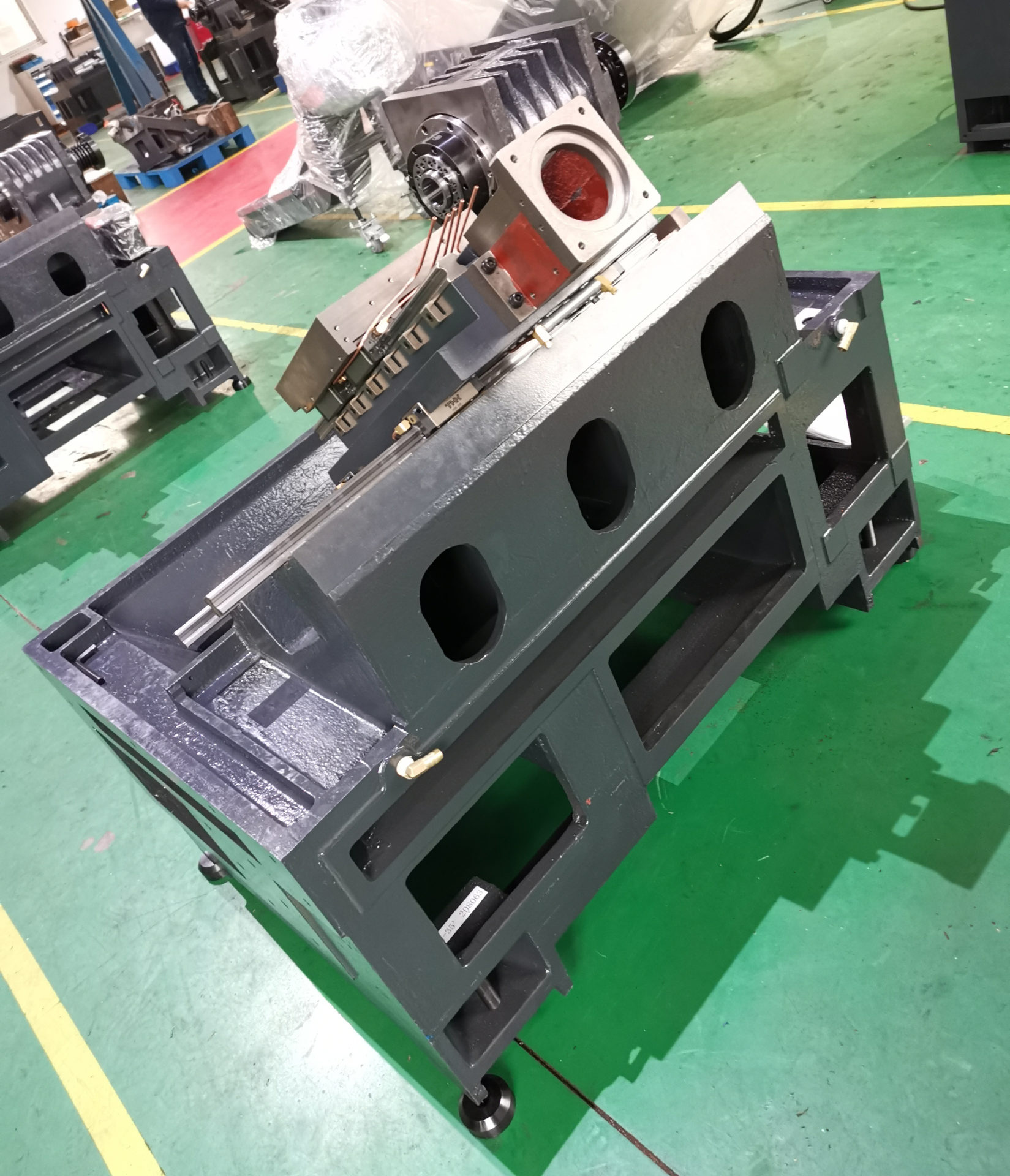

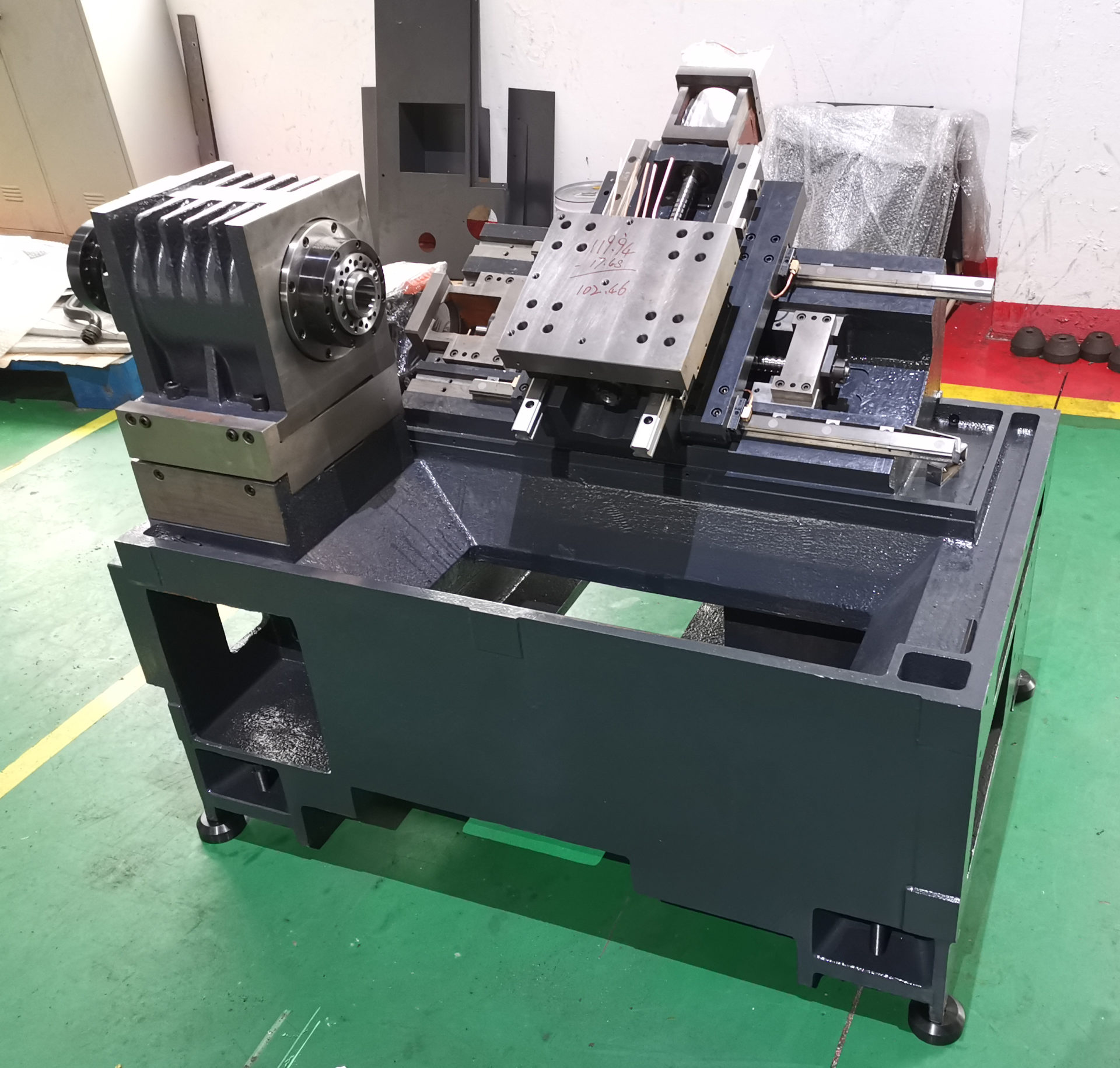

Конструкция станины

• Монолитная наклонная станина (30°) из чугуна HT300 для высокой прочности.
• Термическая обработка и FEA-анализ для минимальных деформаций.
• Особенности:
  • Эффективное стружкоудаление.
  • Эргономичный доступ к рабочей зоне.
  • Модульный дизайн для интеграции опций.

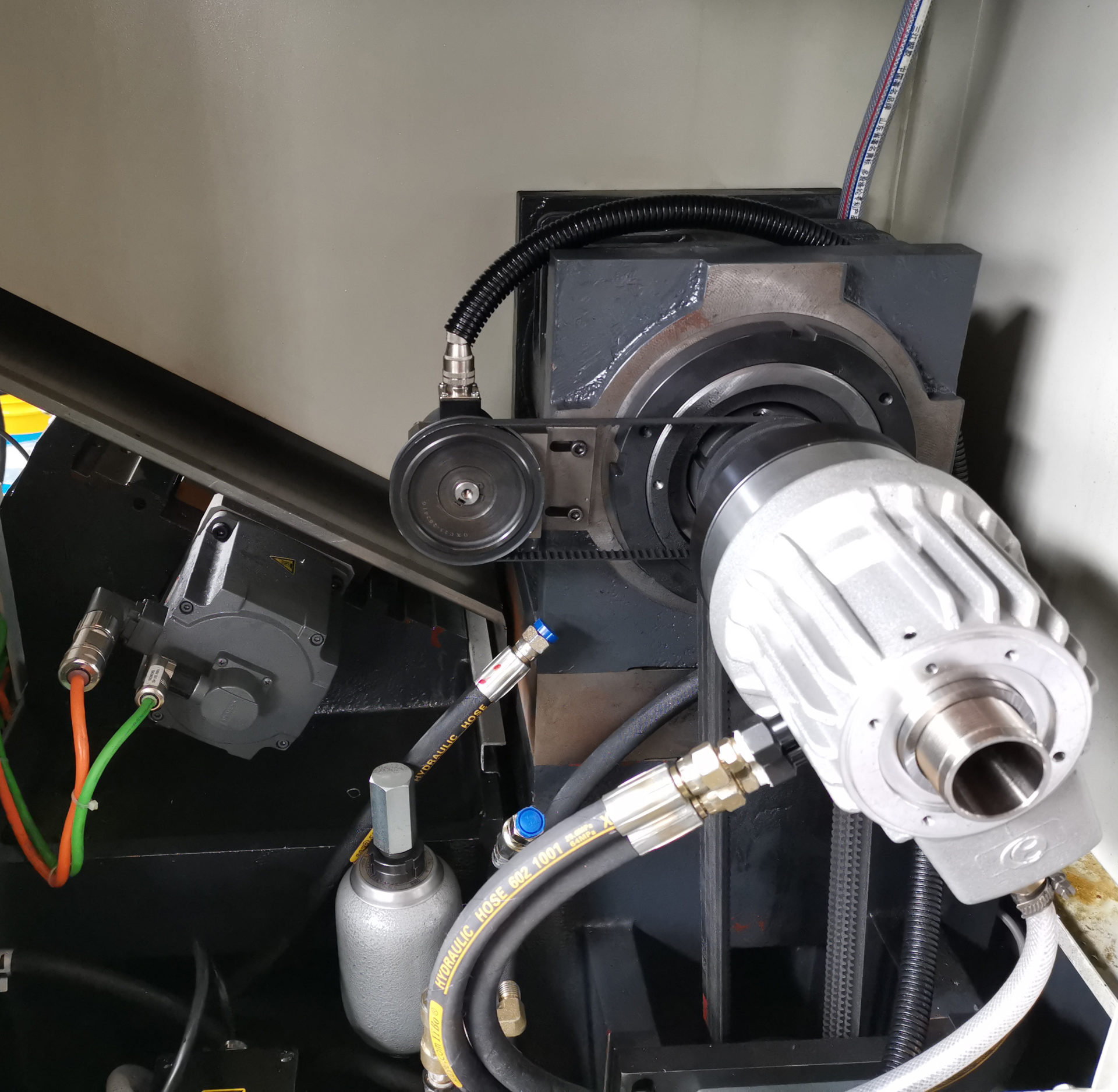

Шпиндель

• Высокоточный цельный шпиндель VOLIS/KENTURN с серводвигателем FANUC.
• Скорость до 4 000 об/мин, мощность 7/11 кВт.
• Диаметр отверстия 56 мм, крепление A2-5.

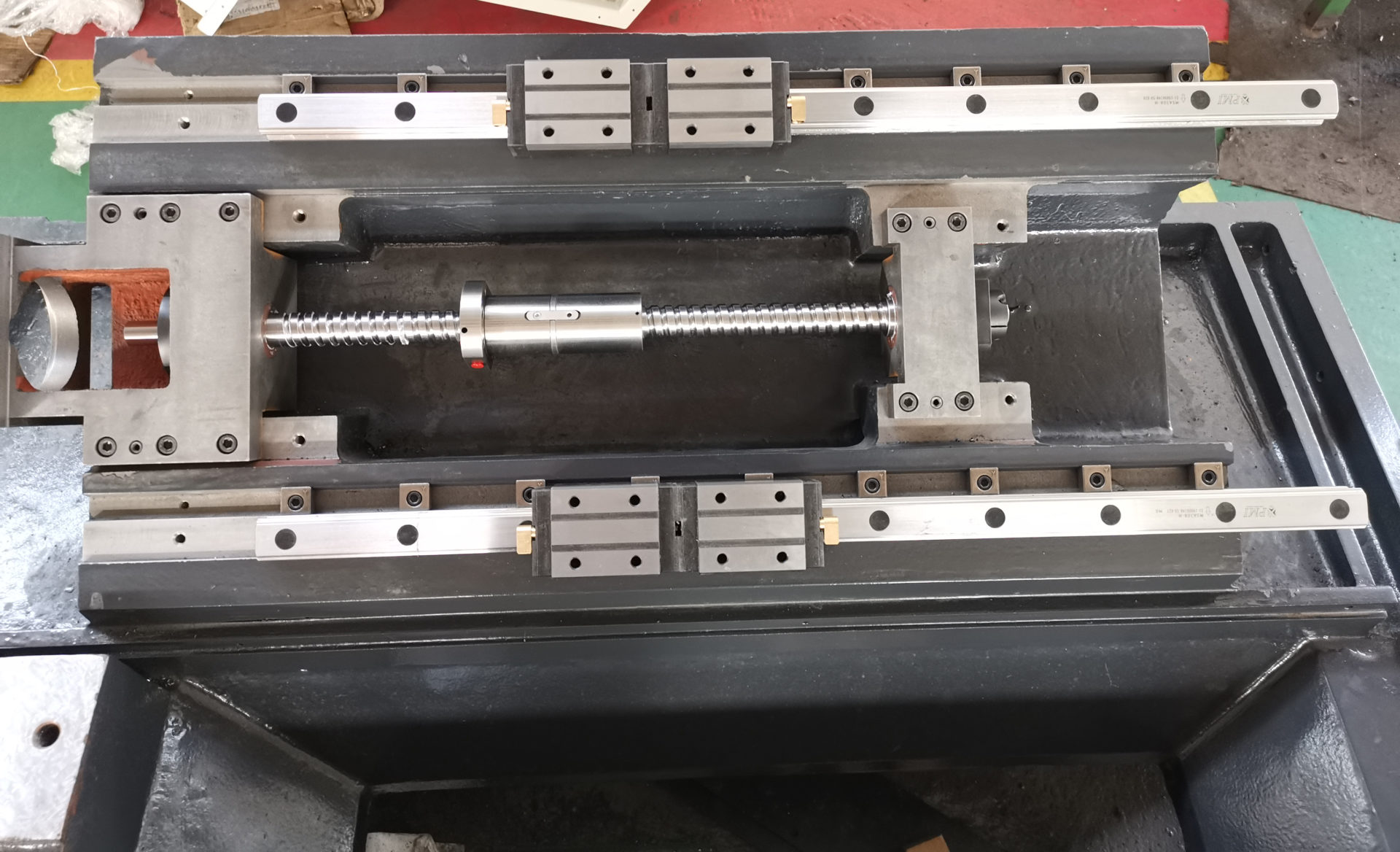

Перемещение по осям

• Линейные направляющие PMI/HIWIN для высокой скорости и долговечности.
• ШВП PMI/HIWIN с двойными гайками для точности.
• Скорость быстрых перемещений 30/30 м/мин.
• Мощность моторов осей 1.2/1.2 кВт.

Инструментальная система

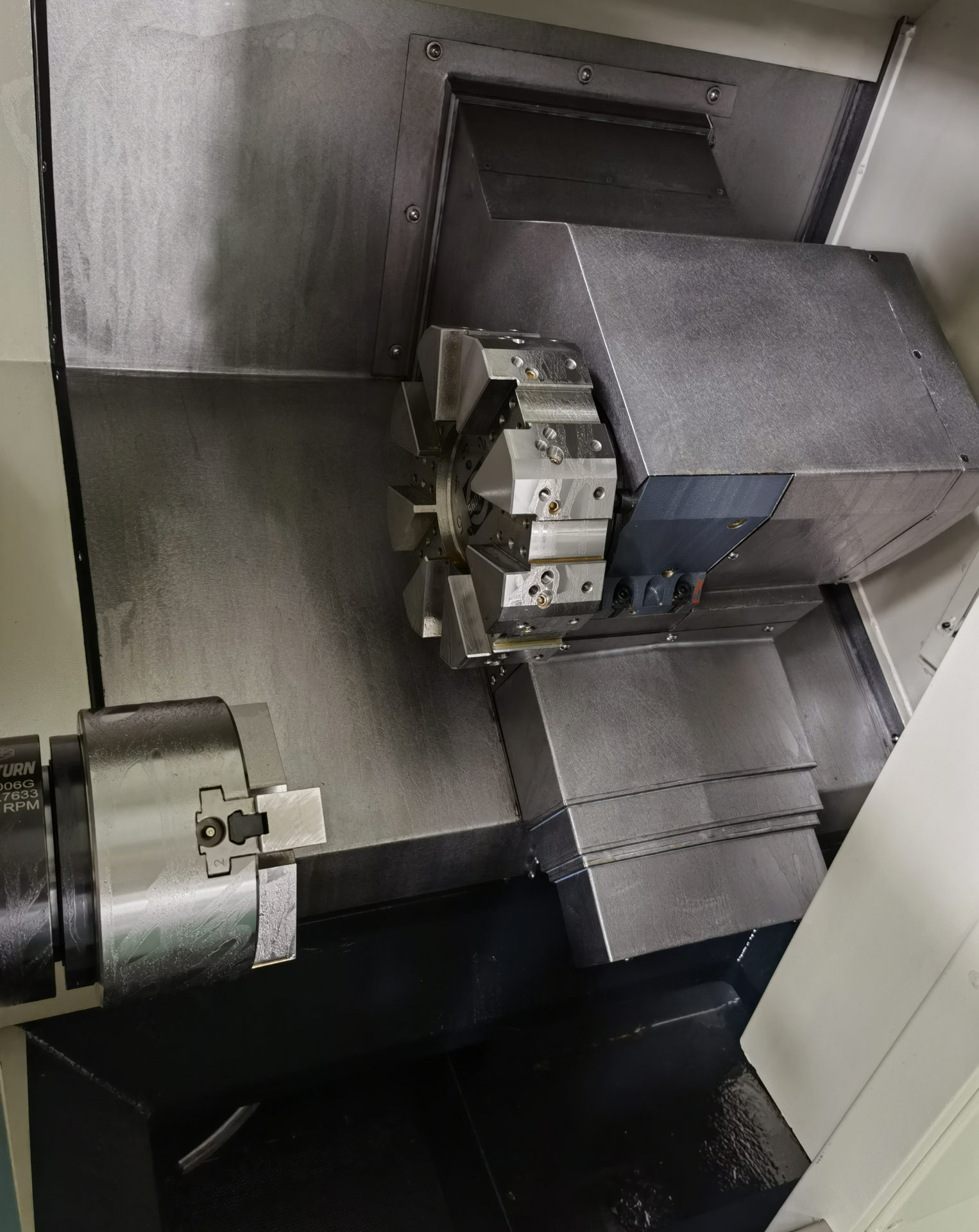

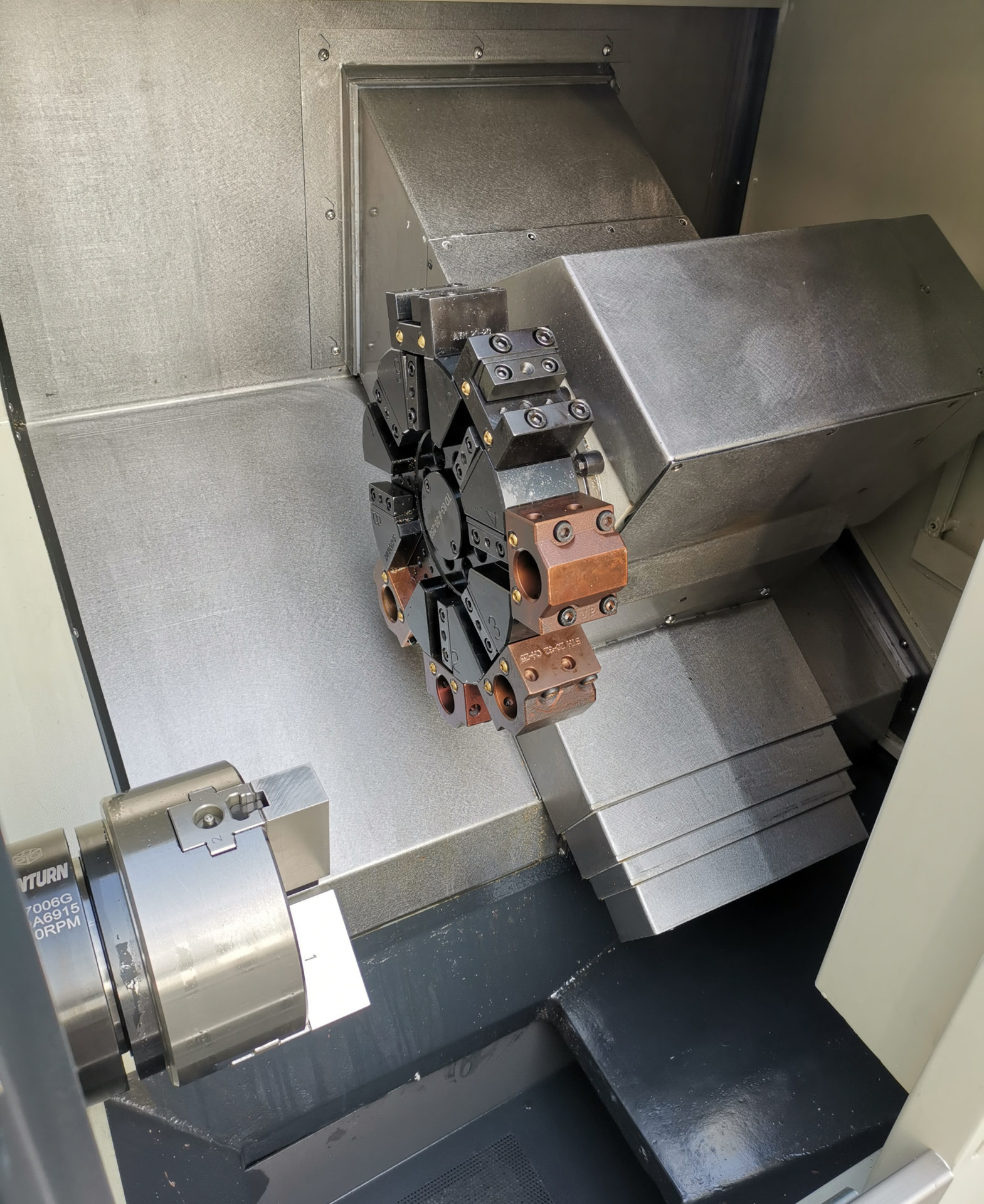

• 8-позиционная гидравлическо-серворевольверная головка PRAGATI/SAUTER.
• Размер хвостовика: 20×20 мм, Ø25 мм.

Система ЧПУ и управления

• FANUC 0i TF с поддержкой G-кодов и CAD/CAM-интеграции.
• Интерфейсы: RS232, USB, Ethernet.
• Интуитивное управление для сложных токарных операций.

Система подачи СОЖ

• Независимый бак СОЖ с разделением масла и жидкости.
• Мощность насоса 480 Вт, расход 2.5 м³/ч.

Централизованная система смазки

• Автоматическая система ISHAN (Тайвань) для ШВП и направляющих.
• Контроль уровня смазки для надёжной работы.

Главные преимущества токарного станка

1. Гибкость: 8-позиционная револьверная головка для разнообразных операций.
2. Точность: Шероховатость Ra≤0.4, округлость ≤0.003 мм.
3. Жёсткость: Станина HT300 для стабильности.
4. Компактность: Габариты 1 820/2 620 × 1 410 × 1 500 мм.
5. Надёжность: Компоненты FANUC, NSK, HIWIN, PRAGATI.

Станок идеально подходит для серийного производства с высокой точностью и гибкостью операций.

Экономическая эффективность

Купить токарный станок BL S32T Fanuc — это вложение в производительность и универсальность. Револьверная головка и модульный дизайн сокращают время обработки, обеспечивая быструю окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, гидравлический патрон 6’’, 8-позиционная револьверная головка.
  • Документация: Руководство, электрические схемы, инструкции по ЧПУ FANUC.
  • Осмотр: Проверка шпинделя, подшипников, ШВП, направляющих, револьверной головки.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), нагрузка 1 800 кг.
    • Габариты: 1 820/2 620 × 1 410 × 1 500 мм (без/с конвейером стружки) + 1 м для доступа.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, 15 кВт.
  • Гидравлика: Гидростанция для патрона и револьверной головки.
  • Инструменты: Грузоподъёмное оборудование (1 800 кг), уровень, анкерные болты, смазка ISHAN, СОЖ.
• Установка станка
  • Размещение: Выровнять по уровню (≤0,02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Гидравлика: Подсоединить шланги для патрона 6’’ (или 5’’ при опции) и револьверной головки.
  • Инструментальная система: Установить инструменты (20×20 мм, Ø25 мм) в револьверную головку.
  • Дополнительные системы:

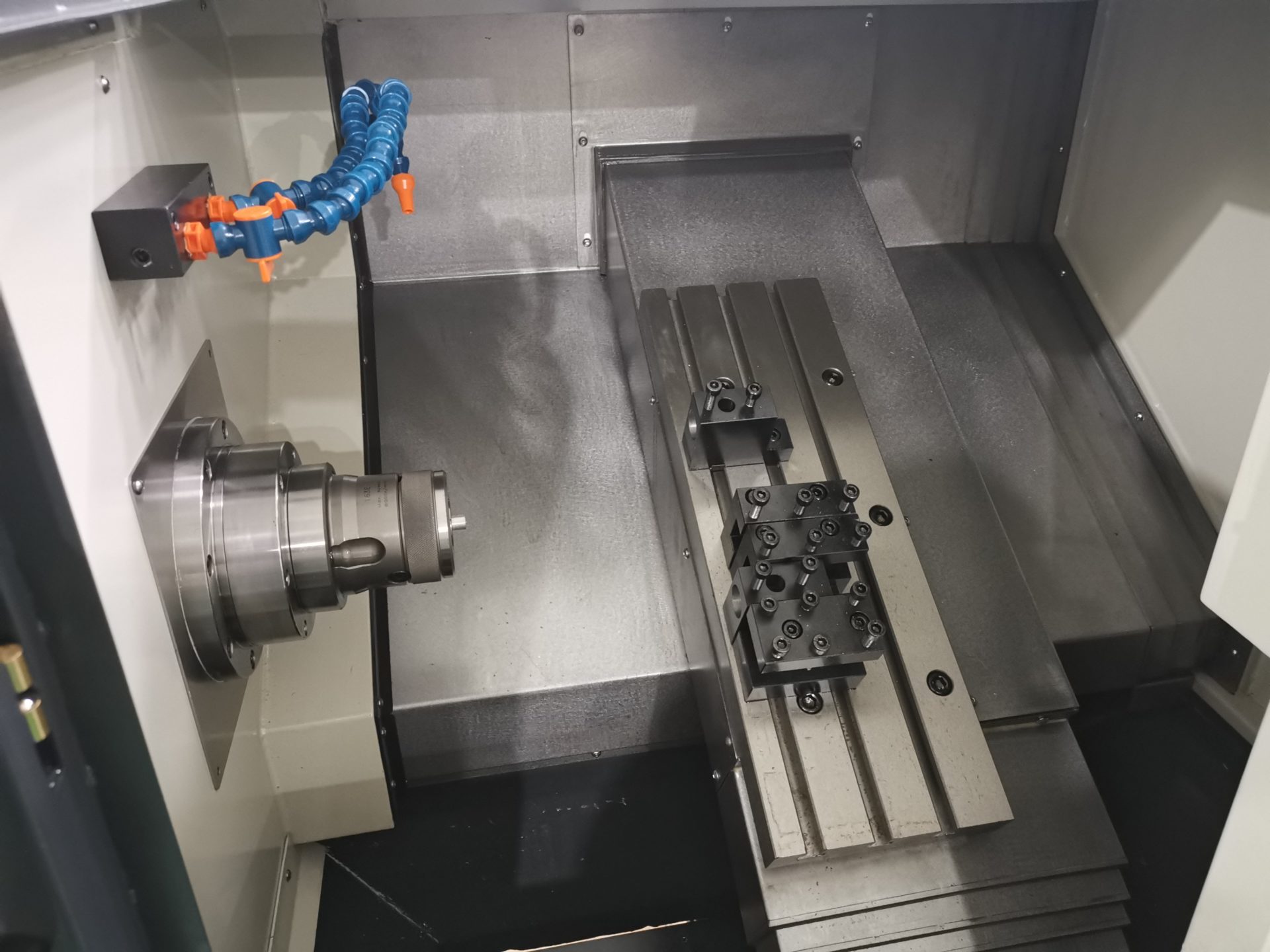

    • Цанговый патрон CL (опция).
    • Гидравлический патрон 5’’ (опция).
    • Автоматический конвейер стружки (опция).
    • Сборщик деталей (опция).
    • Автоматический щуп для настройки инструмента (опция).

Комплектация

• Система ЧПУ FANUC 0i TF
• Гидравлический патрон 6’’
• 8-позиционная гидравлическо-серворевольверная головка
• Чугунная станина HT300
• Система смазки ISHAN
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации

Дополнительная комплектация

• Гидравлический патрон 5’’
• Цанговый патрон CL
• Автоматический конвейер стружки
• Сборщик деталей
• Автоматический щуп для настройки инструмента
