Пятисторонний портальный станок с ЧПУ с подвижной колонной BOSM-9595

Китай

Модели серии

BOSM-12040 BOSM-11070 BOSM-8040 BOSM-6030 BOSM-6032 BOSM-3226

Мощность шпинделя 37
Количество шпинделей 1
Максимальный размер заготовки (Д×Ш) 9 500 × 9 500
Тип магазина инструментов опционально 24 инструмента

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

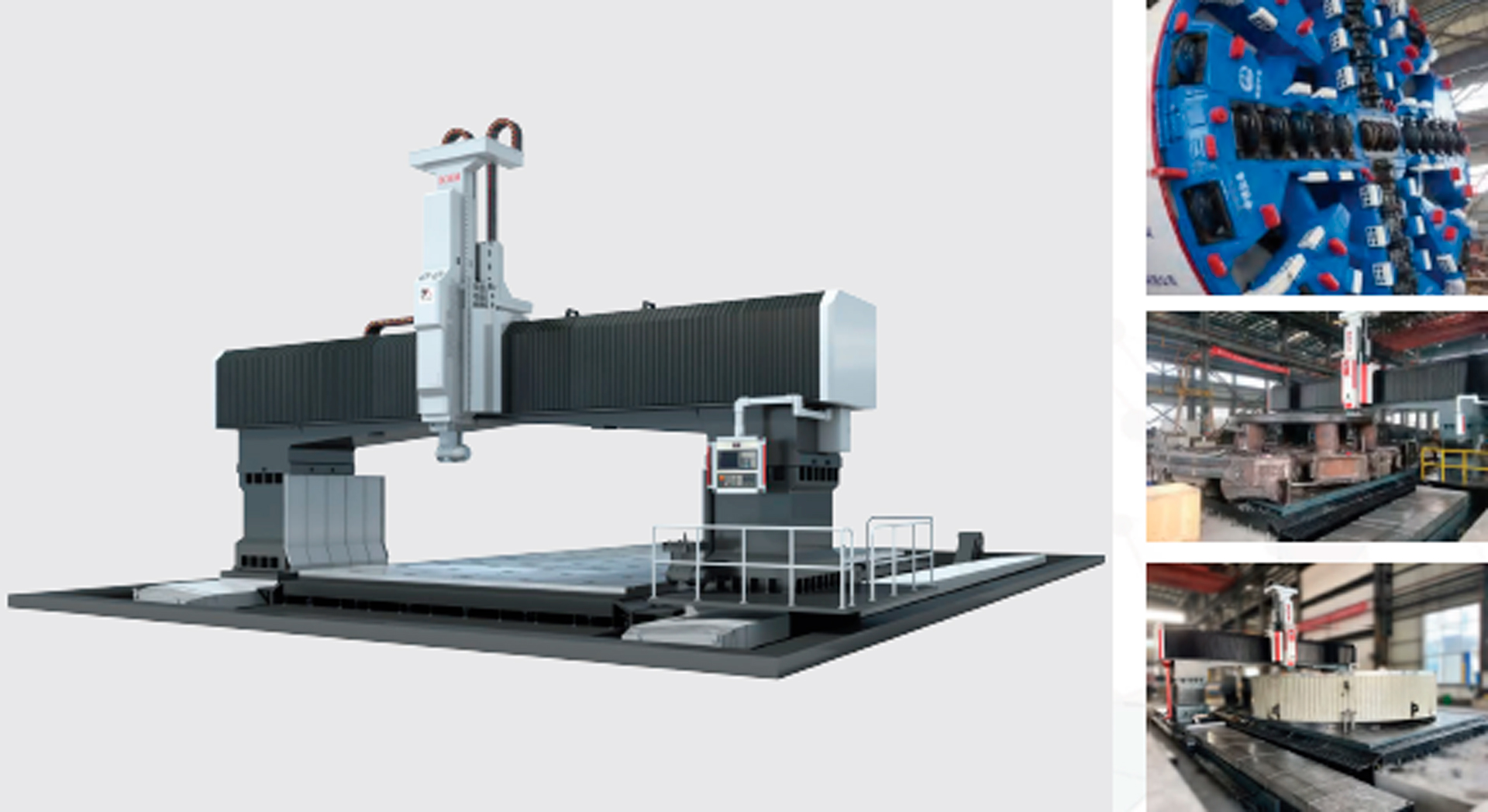

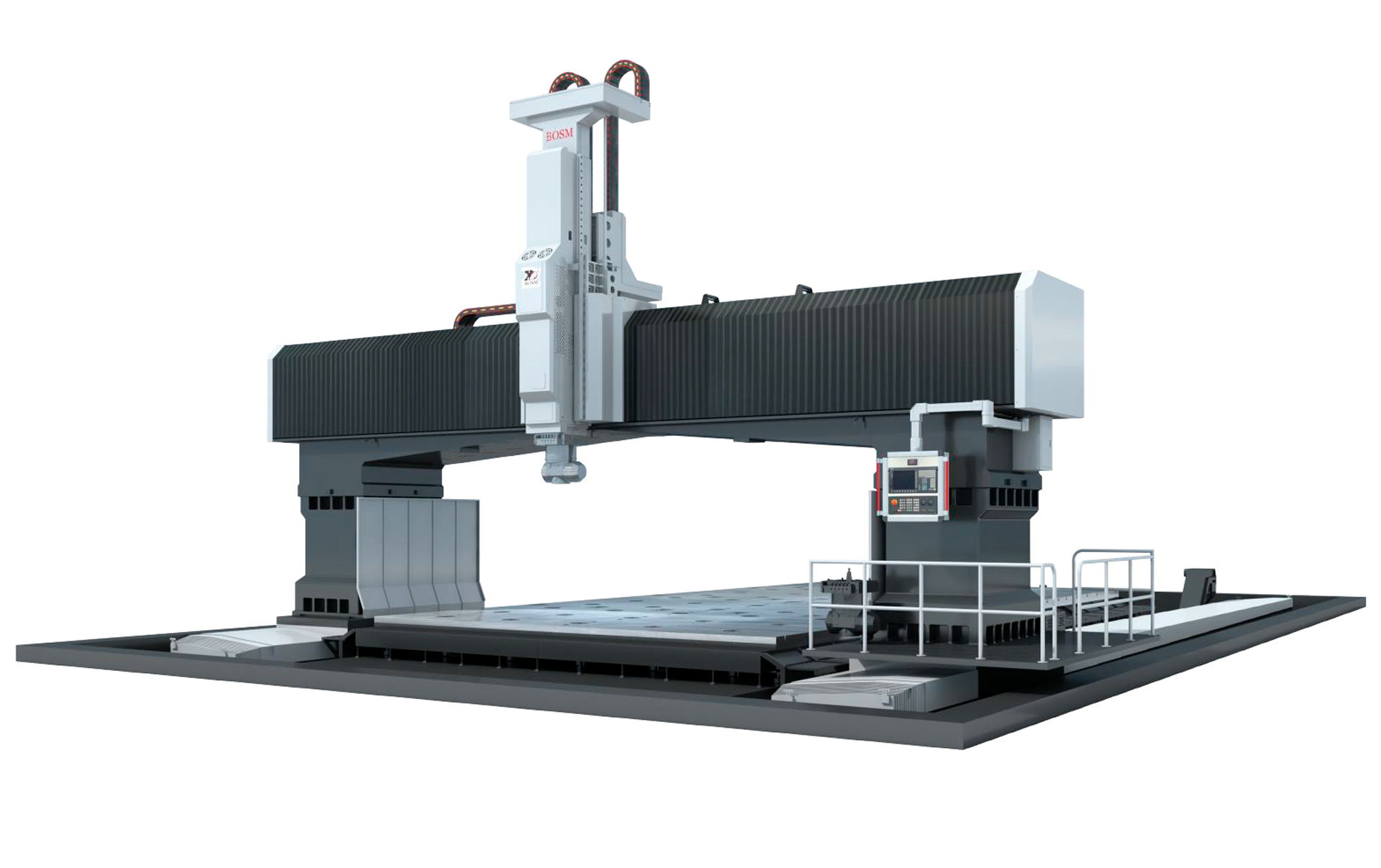

Пятисторонний портальный станок с ЧПУ с подвижной колонной BOSM-9595 - габаритный обрабатывающий комплекс для заготовок до 9 500 × 9 500 мм. Портальная архитектура с перемещаемой стойкой открывает рабочий контур, упрощая крановую подачу массивных плит и сохраняя жёсткость при пятисторонней обработке.

Назначение и области применения

Комплексное фрезерование, сверление и расточка крупных рам, плит и корпусных элементов.
Обработка изделий площадью до 9 500 × 9 500 мм за один установ для исключения ошибок базирования.
Производство узлов для энергетики, судостроения и тяжёлого машиностроения.
Интеграция в цеха серийного выпуска сложных металлоконструкций.

Ключевые функциональные возможности

Функция	Описание
Подвижная портальная кинематика	Перемещаемая колонна для доступа к пяти граням детали без переустановки
Шпиндельный узел	Конус BT50, мощность 37 кВт, диапазон 3 000 / 6 000 об/мин
Режимы резания	Сверление до φ96 мм, нарезка резьбы до M36
Точность позиционирования	Повторяемость X/Y/Z: 0,025 мм на 2 000 мм хода
Автоматизация смены инструмента	Опциональный магазин на 24 позиции, боковые и универсальные головки

Преимущества использования

Многозадачность: Пятисторонняя схема формирует сложные профили за один цикл, минимизируя погрешности.
Свободная логистика: Подвижная стойка снимает ограничения по загрузке, позволяя крану свободно опускать тяжёлые изделия.
Высокая динамика: Диапазон вращения до 6 000 об/мин оптимизирует такт чистовой и черновой обработки.
Микронная стабильность: Погрешность 0,025 мм фиксирует соответствие чертежным допускам без ручной доводки.
Мощностной резерв: Двигатель 37 кВт уверенно работает с вязкими сплавами при глубоком фрезеровании.

Агрегат объединяет прецизионное сверление, скоростную обработку и открытую рамную архитектуру, становясь надёжным решением для предприятий, выпускающих ответственные узлы.

Технические характеристики станка

Характеристика	Значение
Модель	BOSM-9595
Максимальный размер заготовки (Д×Ш)	9 500 × 9 500 мм
Конус шпинделя	BT50
Максимальный диаметр сверления	φ96 мм
Максимальный диаметр нарезания резьбы	M36
Скорость вращения шпинделя	3 000 / 6 000 об/мин
Мощность двигателя шпинделя	37 кВт
Расстояние от нижнего конца шпинделя до стола	Определяется проектом фундамента
Повторяемость по осям X/Y/Z	0,025 / 2 000 мм
Система управления	KND / GSK / SIEMENS / FANUC (опционально)
Магазин инструмента	24 позиции (опционально)
Боковая фрезерная головка (опц.)	Ручной/авто захват, поворот 360° (авто 5°/2,5°/1°)
Универсальная фрезерная головка (опц.)	Ручная (45°/90°) / полностью автоматическая

Детальное описание узлов станка

Портальная конструкция и станина

Перемещаемая колонна формирует открытый рабочий контур, что критично при базировании протяжённых заготовок мостовым краном. Отсутствие неподвижных стоек сверху облегчает подъём тяжёлых деталей.
Массивное основание поглощает вибрации, сохраняя геометрию резания на всей площади стола.

Шпиндельный узел

Привод с конусом BT50 и мощностью 37 кВт поддерживает диапазон 3 000 / 6 000 об/мин, эффективно адаптируя крутящий момент под разные режимы.
Жёсткий шпиндель минимизирует биения, позволяя уверенно сверлить отверстия до φ96 мм и нарезать резьбу M36.

Система позиционирования и ЧПУ

Линейные направляющие фиксируют повторяемость 0,025 мм на 2 м хода, обеспечивая стабильность серийных партий.
Интеллектуальные контроллеры координируют циклы резания, предотвращая перегрузки и оптимизируя безопасность оператора.

Автоматизация и оснастка

Совместимость с ведущими системами ЧПУ упрощает программирование сложных пространственных траекторий.
Опциональные боковые и универсальные головки с ручным или автоматическим захватом расширяют технологические возможности без переустановки детали.

Главные преимущества станка BOSM-9595

Скорость: Диапазон до 6 000 об/мин сокращает холостые переходы и снижает себестоимость детали.
Точность: Микронная повторяемость осей исключает брак при массовом выпуске.
Эргономика загрузки: Подвижная колонна облегчает доступ к столу, упрощая логистику цеха.
Универсальность: Один агрегат покрывает задачи от сверления до пятистороннего фрезерования и расточки.
Надежность: Стационарный стол и перемещаемая рама рассчитаны на непрерывную промышленную эксплуатацию.

Экономическая эффективность

Пятисторонний портальный станок с ЧПУ с подвижной колонной BOSM-9595, цена на который формируется исходя из масштабной рабочей зоны, привлекает производства, стремящиеся к оптимизации выпуска крупногабаритных узлов. Открытая схема радикально сокращает время базирования тяжёлых заготовок размером до 9 500 × 9 500 мм, а микронная повторяемость осей сводит к нулю необходимость ручной доводки. Возможность интеграции популярных систем ЧПУ и установки опциональных фрезерных головок адаптирует технологический процесс под конкретные чертежи. Сокращение циклов переналадки и высокая скорость съёма металла обеспечивают быструю отдачу инвестиций даже при работе со сложными корпусными деталями.

Комплектация

Портальная станина с подвижной колонной
Шпиндельный узел (конус BT50, 37 кВт)
Система числового программного управления
Комплект крепежных элементов и Т-образных пазов
Паспорт изделия, руководство по эксплуатации и электрические схемы

Дополнительная комплектация

Расширенные пакеты ЧПУ (KND / GSK / SIEMENS / FANUC)
Рядный магазин инструмента на 24 позиции
Боковая фрезерная головка (ручной/автоматический захват)
Универсальная фрезерная головка (45°/90° / полностью автоматическая)
