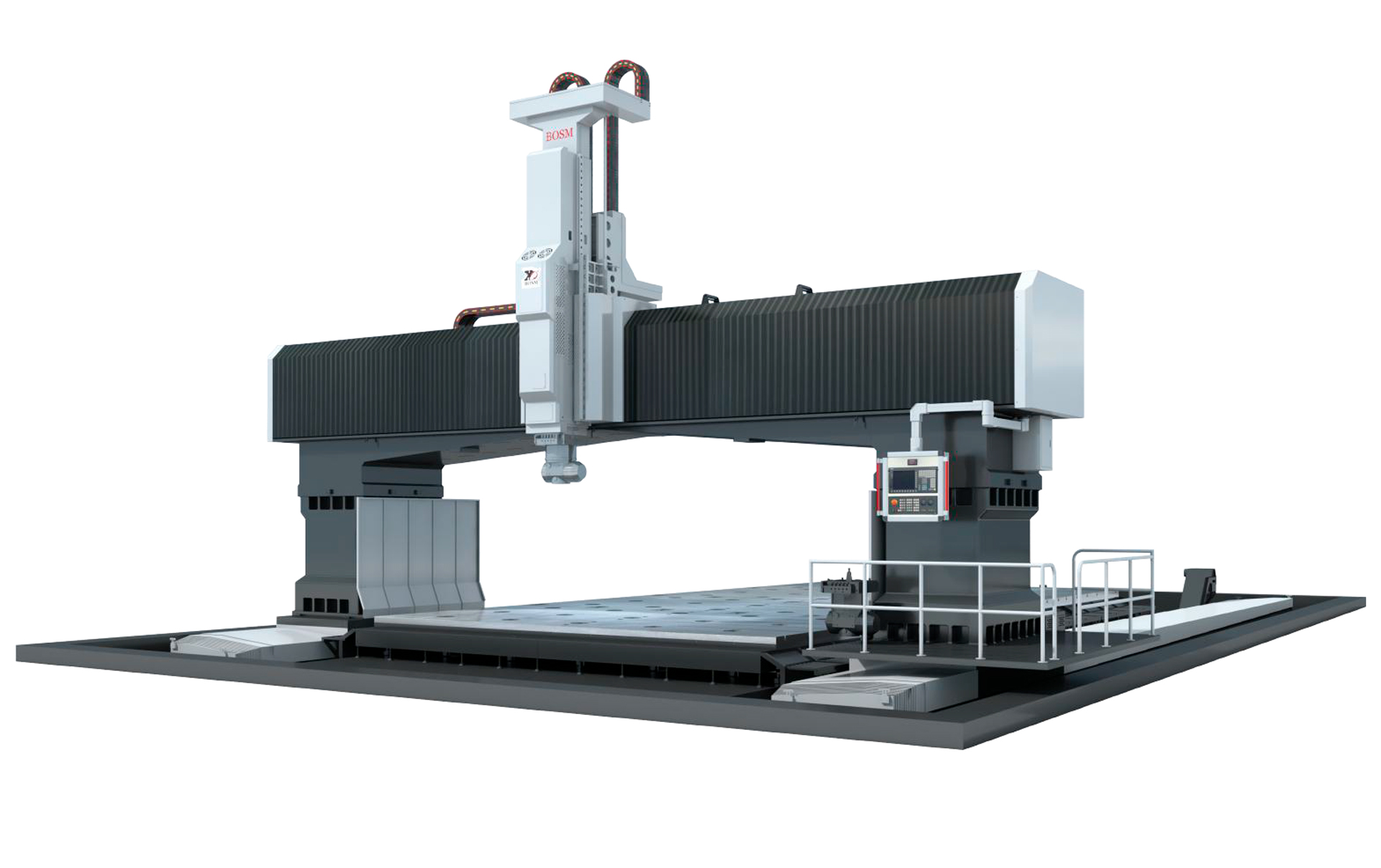

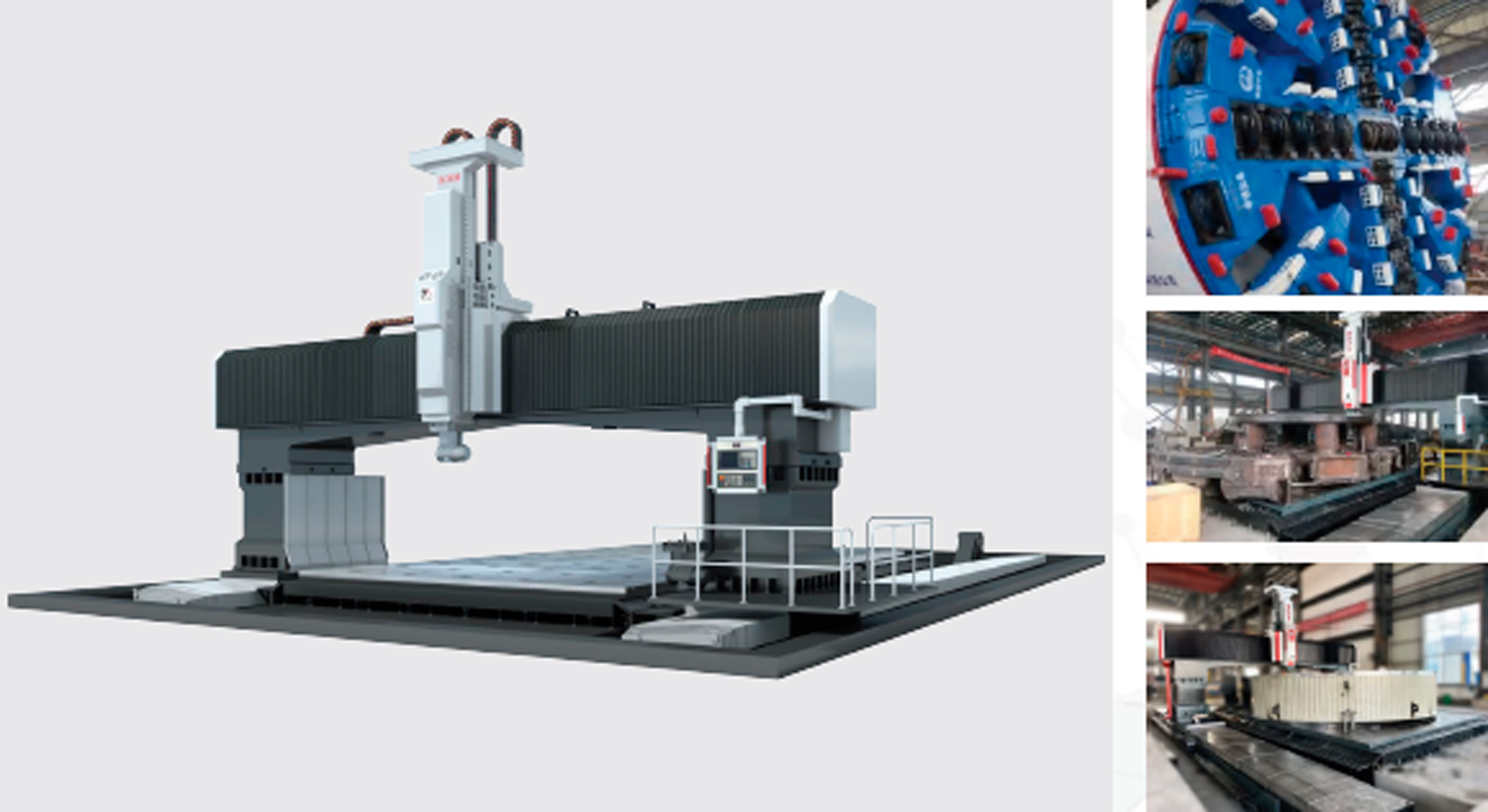

Пятисторонний портальный станок с ЧПУ с подвижной колонной BOSM-6030

Китай

Модели серии

BOSM-12040 BOSM-11070 BOSM-8040 BOSM-6030 BOSM-6032 BOSM-3226

Мощность шпинделя 37
Количество шпинделей 1
Максимальный размер заготовки (Д×Ш) 6 000 × 3 000
Тип магазина инструментов опционально 24 инструмента

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Пятисторонний портальный станок с ЧПУ с подвижной колонной BOSM-6030 - обрабатывающий центр для заготовок до 6 000 × 3 000 мм. Перемещаемая колонна освобождает стол, упрощая крановую подачу массивных деталей и сохраняя жёсткость при пятисторонней обработке.

Назначение и области применения

Комплексное фрезерование, сверление и расточка крупногабаритных рам, плит и корпусных элементов.
Обработка деталей длиной до 6 000 мм и шириной до 3 000 мм за один установ.
Изготовление узлов для энергетики, тяжёлого машиностроения и судостроения.
Интеграция в цеха серийного выпуска сложных металлоконструкций.

Ключевые функциональные возможности

Функция	Описание
Подвижная портальная кинематика	Перемещаемая колонна для доступа к пяти граням заготовки без переустановки
Шпиндельный узел	Конус BT50, мощность 37 кВт, диапазон 3 000 / 6 000 об/мин
Режимы резания	Сверление до φ96 мм, нарезка резьбы до M36
Точность позиционирования	Повторяемость X/Y/Z: 0,025 мм на 2 000 мм хода
Автоматизация смены инструмента	Опциональный магазин на 24 позиции, боковые и универсальные головки

Преимущества использования

Многозадачность: Пятисторонняя архитектура формирует сложные профили за один установ, исключая накопленные погрешности.
Свободная логистика: Подвижная колонна снимает ограничения по загрузке, позволяя крану свободно опускать тяжёлые плиты на стол.
Высокая динамика: Диапазон вращения до 6 000 об/мин оптимизирует такт чистовой и черновой обработки.
Микронная стабильность: Погрешность 0,025 мм фиксирует соответствие чертежным допускам без ручной доводки.
Мощностной резерв: Двигатель 37 кВт уверенно работает с вязкими сплавами при глубоком фрезеровании.

Агрегат объединяет прецизионное сверление, скоростную обработку и открытую рамную схему, становясь надёжным решением для предприятий, выпускающих ответственные узлы.

Технические характеристики станка

Характеристика	Значение
Модель	BOSM-6030
Максимальный размер заготовки (Д×Ш)	6 000 × 3 000 мм
Конус шпинделя	BT50
Максимальный диаметр сверления	φ96 мм
Максимальный диаметр нарезания резьбы	M36
Скорость вращения шпинделя	3 000 / 6 000 об/мин
Мощность двигателя шпинделя	37 кВт
Расстояние от торца шпинделя до стола	Определяется по проекту фундамента
Повторяемость по осям X/Y/Z	0,025 / 2 000 мм
Система управления	KND / GSK / SIEMENS / FANUC (опционально)
Магазин инструмента	24 позиции (опционально)
Боковая фрезерная головка (опц.)	Ручной/авто захват, поворот 360° (авто 5°/2,5°/1°)
Универсальная фрезерная головка (опц.)	Ручная (45°/90°) / полностью автоматическая

Детальное описание узлов станка

Портальная конструкция и станина

Подвижная колонна формирует открытый рабочий контур, что критично при базировании протяжённых заготовок мостовым краном.
Массивное основание поглощает вибрации, сохраняя геометрию резания на всей площади стола.

Шпиндельный узел

Привод с конусом BT50 и мощностью 37 кВт поддерживает диапазон 3 000 / 6 000 об/мин, эффективно адаптируя крутящий момент под разные режимы.
Жёсткий шпиндель минимизирует биения, позволяя уверенно сверлить отверстия до φ96 мм и нарезать резьбу M36.

Система позиционирования и ЧПУ

Линейные направляющие фиксируют повторяемость 0,025 мм на 2 м хода, обеспечивая стабильность серийных партий.
Интеллектуальные контроллеры координируют циклы резания, предотвращая перегрузки и оптимизируя безопасность оператора.

Автоматизация и оснастка

Совместимость с ведущими системами ЧПУ упрощает программирование сложных пространственных траекторий.
Опциональные боковые и универсальные головки с ручным или автоматическим захватом расширяют технологические возможности без переустановки детали.

Главные преимущества станка BOSM-6030

Скорость: Диапазон до 6 000 об/мин сокращает холостые переходы и снижает себестоимость детали.
Точность: Микронная повторяемость осей исключает брак при массовом выпуске.
Эргономика загрузки: Подвижная колонна облегчает доступ к столу, упрощая логистику цеха.
Универсальность: Один агрегат покрывает задачи от сверления до пятистороннего фрезерования и расточки.
Надежность: Стационарный стол и перемещаемая рама рассчитаны на непрерывную промышленную эксплуатацию.

Экономическая эффективность

Купить пятисторонний портальный станок с ЧПУ с подвижной колонной BOSM-6030 стоит, поскольку открытая схема радикально сокращает время базирования тяжёлых заготовок, а микронная повторяемость осей сводит к нулю необходимость ручной доводки. Возможность интеграции популярных систем ЧПУ и установки опциональных фрезерных головок адаптирует технологический процесс под конкретные чертежи. Сокращение циклов переналадки и высокая скорость съёма металла обеспечивают быструю отдачу инвестиций даже при работе со сложными корпусными узлами.

Комплектация

Портальная станина с подвижной колонной
Шпиндельный узел (конус BT50, 37 кВт)
Система числового программного управления
Комплект крепежных элементов и Т-образных пазов
Паспорт изделия, руководство по эксплуатации и электрические схемы

Дополнительная комплектация

Расширенные пакеты ЧПУ (KND / GSK / SIEMENS / FANUC)
Рядный магазин инструмента на 24 позиции
Боковая фрезерная головка (ручной/автоматический захват)
Универсальная фрезерная головка (45°/90° / полностью автоматическая)
