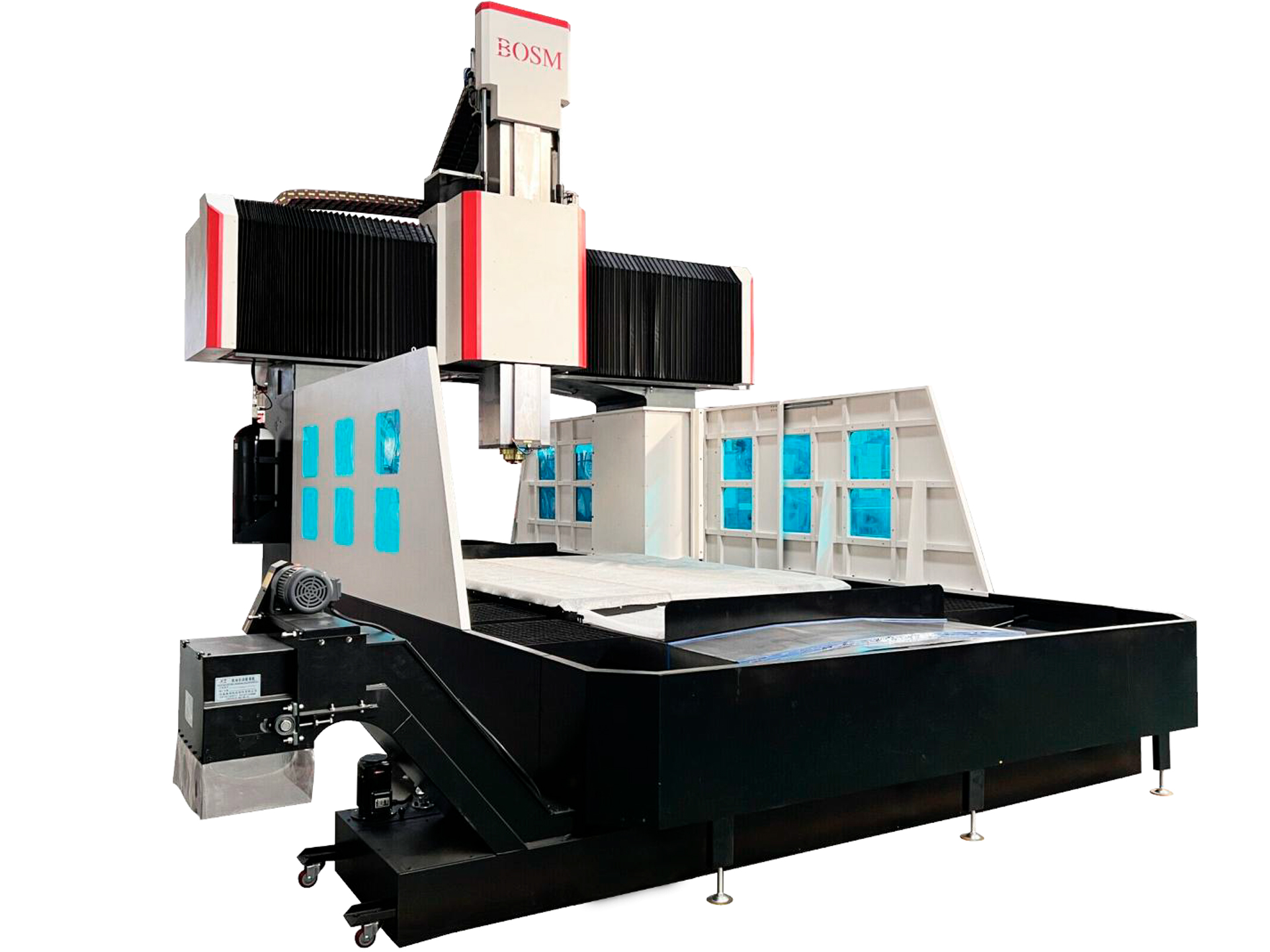

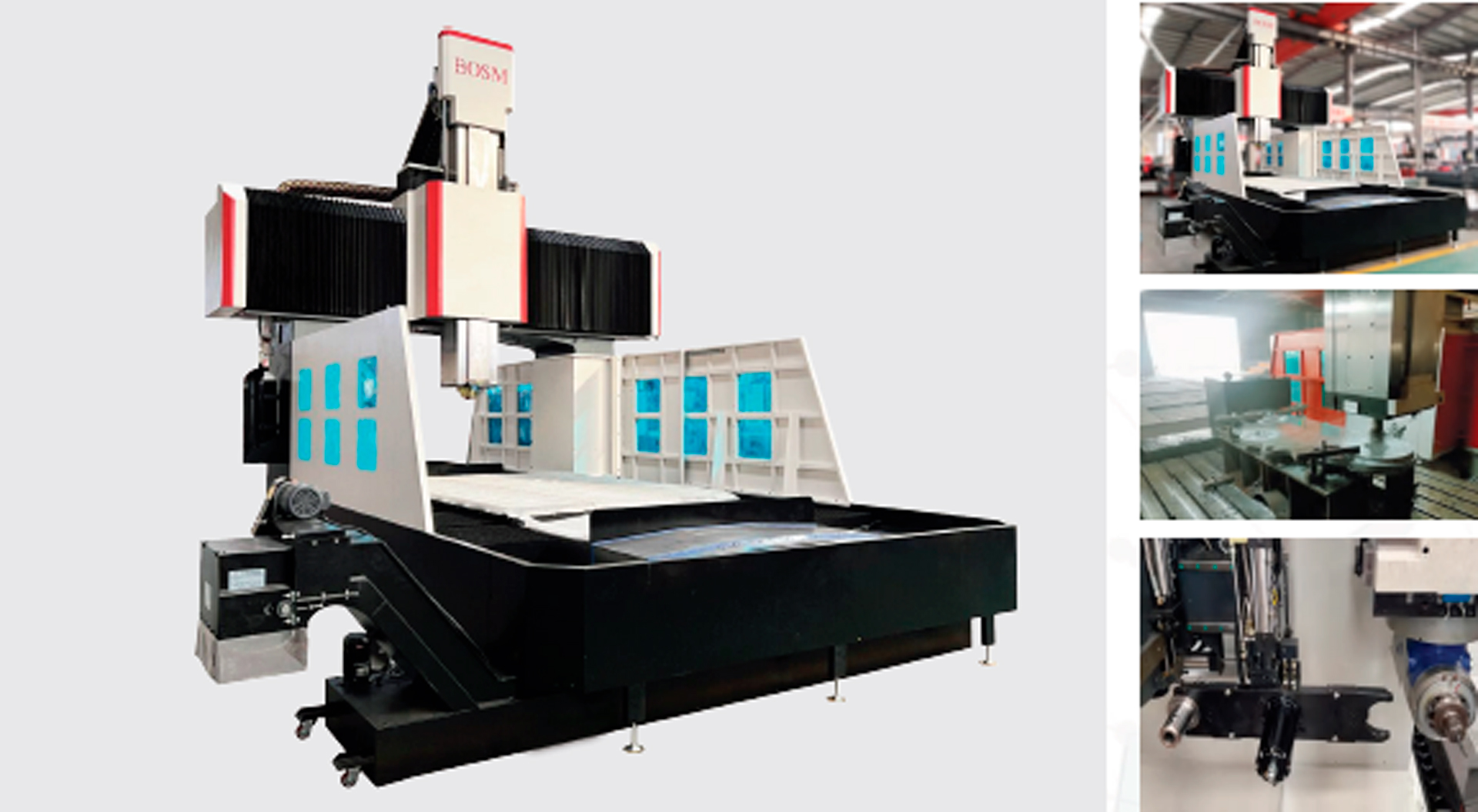

Портальный обрабатывающий центр с неподвижной балкой BOSM-3226

Портальный обрабатывающий центр с неподвижной балкой BOSM-3226 - стационарный комплекс для высокоточной обработки заготовок габаритами до 3 200 × 2 100 мм. Фиксированная траверса обеспечивает исключительную жесткость, устраняя вибрации и позволяя выполнять операции с максимальной стабильностью.

Назначение и области применения

• Фрезерование и сверление крупногабаритных плоских деталей и рамных конструкций.
• Обработка заготовок длиной до 3 200 мм и шириной до 2 100 мм.
• Производство компонентов для машиностроения, энергетики и тяжелой промышленности.
• Серийный выпуск деталей с высокими требованиями к точности координат.

Ключевые функциональные возможности

Преимущества использования

• Стабильная база: Фиксированная балка исключает прогибы, сохраняя геометрию при тяжелых режимах.
• Высокая динамика: Диапазон вращения до 4 000 об/мин ускоряет такт обработки.
• Микронная точность: Погрешность 0,025 мм гарантирует соответствие чертежным допускам без доводки.
• Мощный привод: Конус BT50 и жесткий шпиндель уверенно работают с твердыми сплавами.
• Гибкая конфигурация: Выбор системы ЧПУ и опциональных головок под конкретные задачи.

Агрегат объединяет скоростное фрезерование, прецизионное сверление и открытую архитектуру, становясь практичным выбором для предприятий, выпускающих ответственные металлоконструкции.

Технические характеристики станка

Детальное описание узлов станка

Портальная конструкция и станина

• Неподвижная балка формирует жесткую рабочую зону, что критично при обработке тяжелых заготовок.
• Массивное основание гасит паразитные колебания, сохраняя точность резания на всей площади обработки.

Шпиндельный узел

• Привод с конусом BT50 поддерживает широкий диапазон 30–4 000 об/мин, позволяя эффективно сверлить и фрезеровать.
• Жесткий ползун (450×450 или 500×500 мм) минимизирует биения при вылете до 1 450 мм.

Система позиционирования и ЧПУ

• Линейные приводы обеспечивают повторяемость 0,025 мм на 2 м хода, фиксируя стабильность серийных партий.
• Интеллектуальное управление координирует циклы резания, предотвращая перегрузки и укрепляя безопасность оператора.

Автоматизация и оснастка

• Совместимость с ведущими контроллерами упрощает программирование сложных траекторий.
• Опциональная боковая фрезерная головка с ручным или автоматическим захватом расширяет технологические возможности.

Главные преимущества портального станка BOSM-3226

1. Скорость: Диапазон до 4 000 об/мин ускоряет цикл и снижает себестоимость детали.
2. Точность: Микронная повторяемость осей исключает брак при серийном выпуске.
3. Эргономика загрузки: Портальная схема открывает доступ к столу, упрощая логистику цеха.
4. Универсальность: Один привод покрывает задачи от сверления до фрезерования и расточки.
5. Надежность: Жесткая рама и прецизионные направляющие рассчитаны на интенсивную промышленную эксплуатацию.

Экономическая эффективность

Купить Портальный обрабатывающий центр с неподвижной балкой BOSM-3226 стоит, поскольку фиксированная траверса радикально сокращает время базирования массивных плит, а микронная повторяемость осей сводит к нулю необходимость ручной доводки. Возможность интеграции популярных систем ЧПУ и установки опциональных головок оптимизирует технологический процесс под конкретные чертежи. Сокращение циклов переналадки и высокая скорость съёма металла обеспечивают быструю отдачу инвестиций даже при работе со сложными корпусными узлами.

Комплектация

• Портальная станина с неподвижной балкой
• Шпиндельный узел (конус BT50)
• Система числового программного управления
• Комплект крепежных элементов и Т-образных пазов
• Паспорт изделия, руководство по эксплуатации и электрические схемы

Дополнительная комплектация

• Расширенные пакеты ЧПУ (KND / GSK / SIEMENS / FANUC)
• Рядный магазин инструмента на 24 позиции
• Боковая фрезерная головка (ручная/автоматическая)
• Универсальная фрезерная головка
