Портальный обрабатывающий центр с неподвижной балкой BOSM-6032

Китай

Модели серии

BOSM-12040 BOSM-11070 BOSM-8040 BOSM-6030 BOSM-6032 BOSM-3226

Мощность шпинделя 30
Максимальный размер заготовки (Д×Ш) 6 000 × 3 200
Тип магазина инструментов опционально 24 инструмента
Система ЧПУ KND / GSK / Siemens / FANUC (опционально)

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

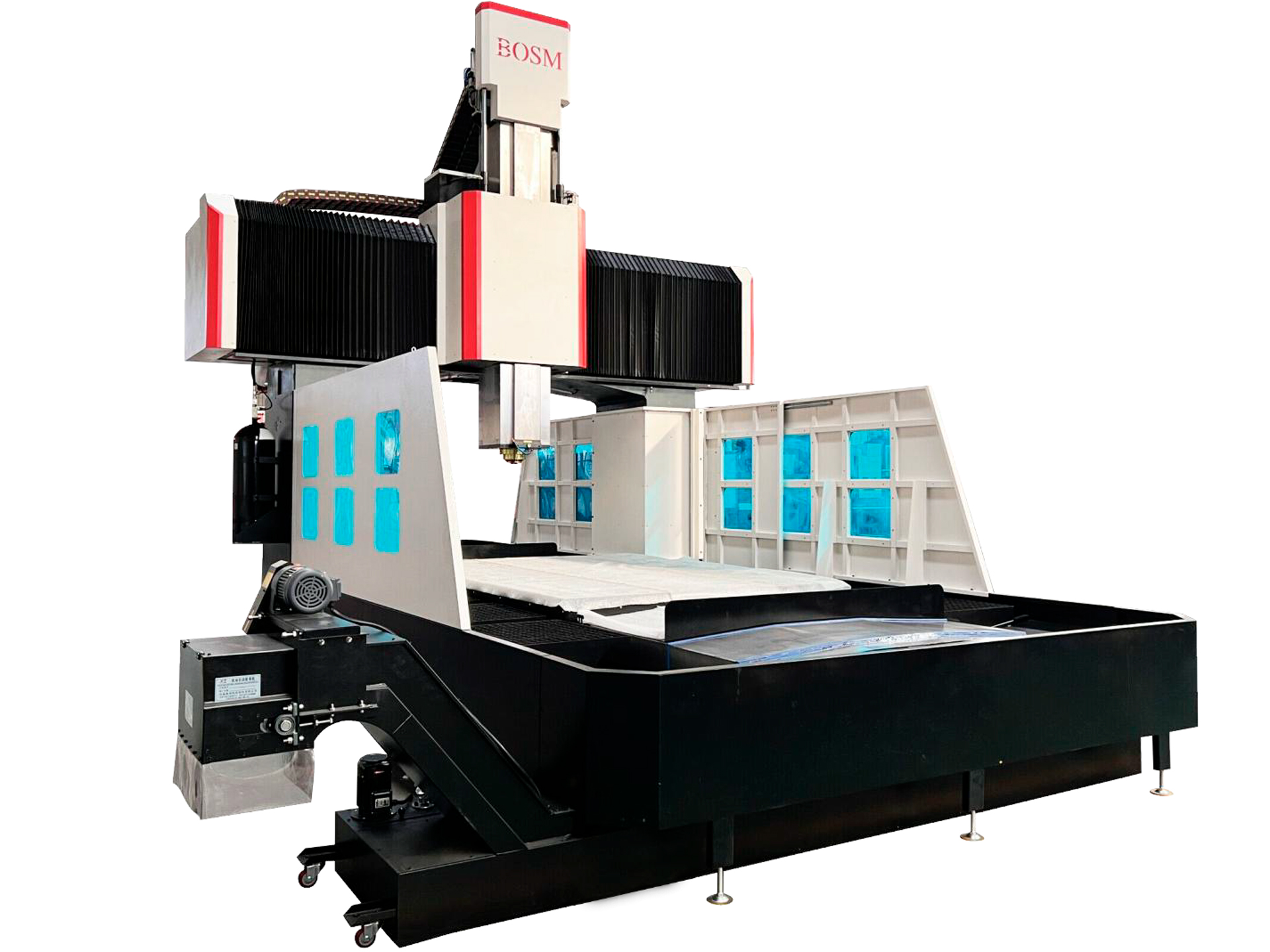

Портальный обрабатывающий центр с неподвижной балкой BOSM-6032 - стационарный комплекс для точной работы с заготовками до 6 000 × 2 500 мм. Фиксированная траверса исключает прогибы, упрощает крановую подачу массивных деталей и гарантирует стабильность при интенсивном съёме металла.

Назначение и области применения

Фрезерование и сверление крупных плит, рам и корпусных узлов.
Обработка изделий длиной до 6 000 мм и шириной до 2 500 мм.
Производство компонентов для машиностроения, энергетики и судостроения.
Серийный выпуск деталей с высокими требованиями к соосности отверстий.

Ключевые функциональные возможности

Функция	Описание
Портальная кинематика	Неподвижная балка для устранения вибраций и упрощения загрузки
Шпиндельный узел	Конус BT50, мощность 30 кВт, диапазон 30–4 000 об/мин
Режимы резания	Сверление до φ80 мм, нарезка резьбы до M24
Зона обработки	6 000 × 2 500 мм, ход Z от 850 до 2 100 мм
Точность позиционирования	Повторяемость X/Y/Z: 0,025 мм на 2 000 мм хода

Преимущества использования

Жёсткая база: Стационарная траверса минимизирует деформации, сохраняя геометрию при тяжёлых переходах.
Высокая динамика: Диапазон вращения до 4 000 об/мин оптимизирует такт чистовой и черновой обработки.
Микронная стабильность: Погрешность 0,025 мм гарантирует соответствие чертежным допускам без ручной доводки.
Мощностной резерв: Двигатель 30 кВт уверенно работает с вязкими сплавами при глубоком сверлении.
Гибкая конфигурация: Выбор системы ЧПУ и опциональных фрезерных головок под специфические задачи.

Агрегат объединяет прецизионное сверление, скоростное фрезерование и открытую рамную архитектуру, становясь надёжным решением для предприятий, выпускающих ответственные металлоконструкции.

Технические характеристики станка

Характеристика	Значение
Модель	BOSM-6032
Максимальный размер заготовки (Д×Ш)	6 000 × 2 500 мм
Конус шпинделя	BT50
Максимальный диаметр сверления	φ80 мм
Максимальный диаметр нарезания резьбы	M24
Скорость вращения шпинделя	30–4 000 об/мин
Мощность двигателя шпинделя	30 кВт
Сечение ползуна	450×450 / 500×500 мм
Расстояние от торца шпинделя до стола (макс.)	2 100 мм
Расстояние от торца шпинделя до стола (мин.)	850 мм
Повторяемость по осям X/Y/Z	0,025 / 2 000 мм
Система управления	KND / GSK / SIEMENS / FANUC (опционально)
Магазин инструмента	24 позиции (опционально)
Боковая фрезерная головка	Ручной/авто захват, поворот 360°
Универсальная фрезерная головка	Ручная (45°/90°) / полностью автоматическая

Детальное описание узлов станка

Портальная конструкция и станина

Неподвижная балка формирует жёсткую рабочую зону, что критично при обработке протяжённых заготовок. Отсутствие перемещения траверсы исключает накопленные погрешности направляющих.
Массивное основание гасит паразитные колебания, сохраняя точность резания на всей площади стола.

Шпиндельный узел

Привод с конусом BT50 и мощностью 30 кВт поддерживает диапазон 30–4 000 об/мин, эффективно адаптируя крутящий момент под разные режимы.
Усиленный ползун сечением 450×450 или 500×500 мм минимизирует биения при вылете до 2 100 мм.

Система позиционирования и ЧПУ

Линейные направляющие фиксируют повторяемость 0,025 мм на 2 м хода, обеспечивая стабильность серийных партий.
Интеллектуальные контроллеры координируют циклы резания, предотвращая перегрузки и оптимизируя безопасность оператора.

Автоматизация и оснастка

Совместимость с ведущими системами ЧПУ упрощает программирование сложных пространственных траекторий.
Опциональные боковые и универсальные головки с ручным или автоматическим захватом расширяют технологические возможности без переустановки детали.

Главные преимущества портального станка BOSM-6032

Скорость: Диапазон до 4 000 об/мин сокращает холостые переходы и снижает себестоимость детали.
Точность: Микронная повторяемость осей исключает брак при массовом выпуске.
Эргономика загрузки: Открытая схема облегчает доступ к столу, упрощая логистику цеха.
Универсальность: Один агрегат покрывает задачи от сверления до фрезерования и расточки.
Надежность: Стационарная рама и качественные компоненты рассчитаны на непрерывную промышленную эксплуатацию.

Экономическая эффективность

Купить портальный обрабатывающий центр с неподвижной балкой BOSM-6032 стоит, поскольку стационарная траверса радикально сокращает время базирования массивных плит, а микронная повторяемость осей сводит к нулю необходимость ручной доводки. Возможность интеграции популярных систем ЧПУ и установки опциональных фрезерных головок адаптирует технологический процесс под конкретные чертежи. Сокращение циклов переналадки и высокая скорость съёма металла обеспечивают быструю отдачу инвестиций даже при работе со сложными корпусными узлами.

Комплектация

Портальная станина с неподвижной балкой
Шпиндельный узел (конус BT50, 30 кВт)
Система числового программного управления
Комплект крепежных элементов и Т-образных пазов
Паспорт изделия, руководство по эксплуатации и электрические схемы

Дополнительная комплектация

Расширенные пакеты ЧПУ (KND / GSK / SIEMENS / FANUC)
Рядный магазин инструмента на 24 позиции
Боковая фрезерная головка (ручной/автоматический захват)
Универсальная фрезерная головка (45°/90° / полностью автоматическая)
