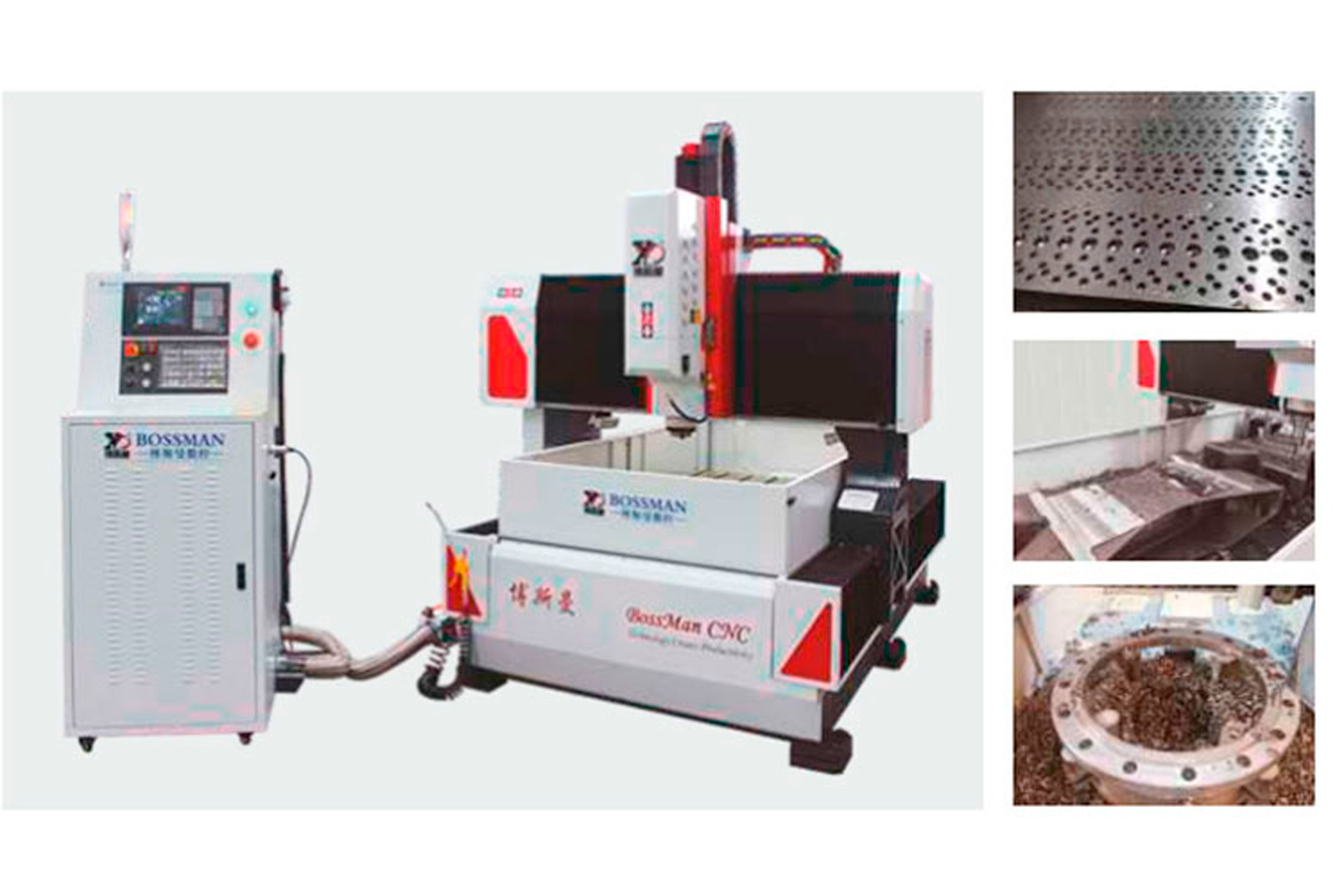

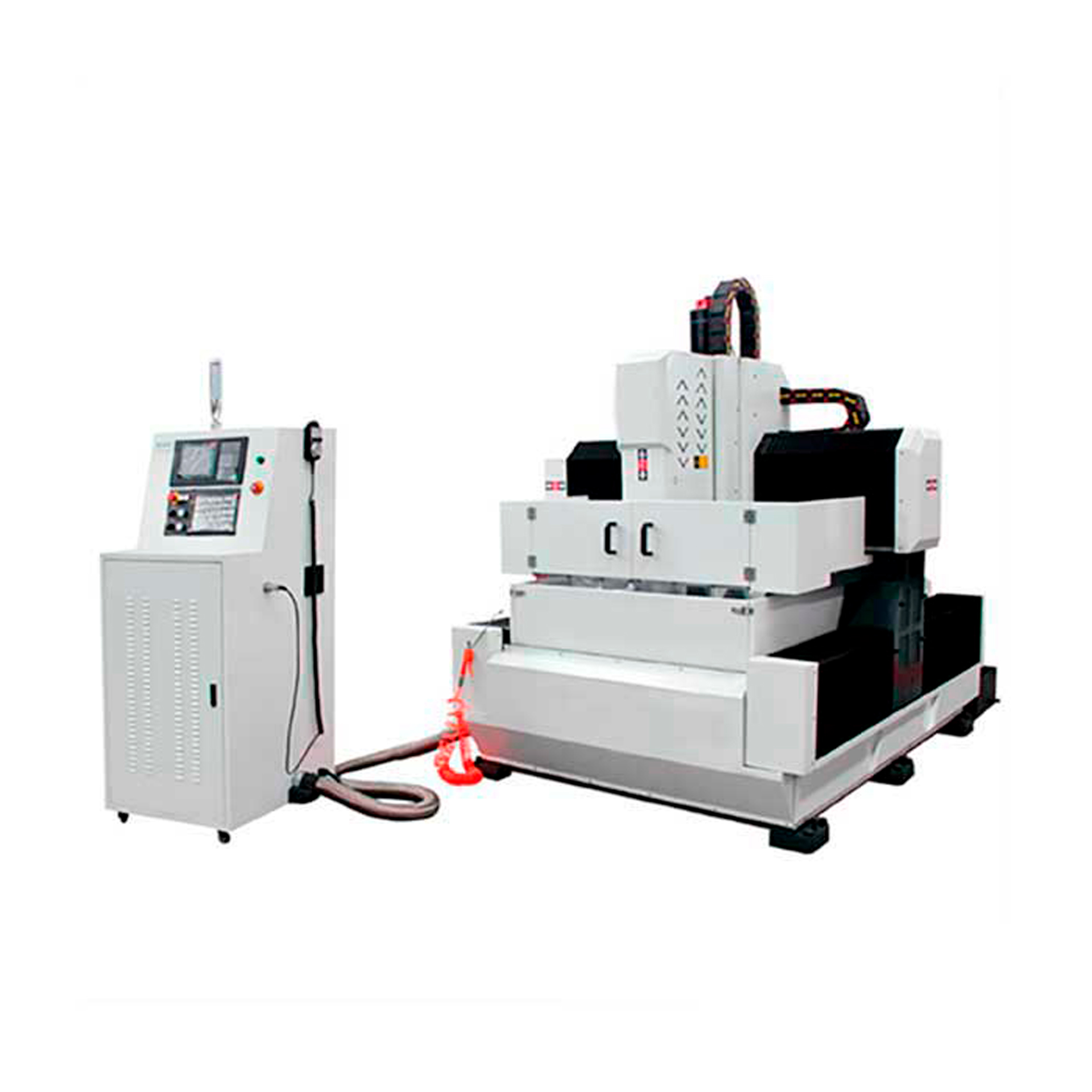

Легкий высокоскоростной сверлильный станок с ЧПУ BOSM-DT1020

Китай

Модели серии

DT1525 DT1020 DT2016 DT2020 DT1616 DT2010 DT1010 DT 2525

Мощность шпинделя 15
Максимальный размер заготовки (Д×Ш) 1 000 × 2 000
Ход по оси Z 500
Тип магазина инструментов рядный (опционально)

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Легкий высокоскоростной сверлильный станок с ЧПУ BOSM-DT1020 - это портальный обрабатывающий центр, разработанный для точного сверления и нарезания резьбы в плоских заготовках размером до 1 000 × 2 000 мм. Портальная кинематика обеспечивает свободный доступ к рабочей зоне, упрощая погрузку листов и интеграцию в автоматические линии. Компактные габариты и адаптивный шпиндель делают агрегат оптимальным решением для серийной обработки деталей в металлообработке.

Назначение и области применения

Сверление отверстий Ø1–30 мм в листовом металле, плитах и панелях.
Нарезка метрической резьбы до M16 в заготовках различной толщины.
Обработка деталей в цехах легкой и средней металлообработки.
Производство компонентов для инженерных систем, корпусов и рамных конструкций.

Ключевые функциональные возможности

Функция	Описание
Портальная кинематика	Открытая рабочая зона, упрощающая загрузку длинномерных листов
Шпиндельный блок	Конус BT40, мощность 15 кВт, диапазон 30–3 000 об/мин
Режимы резания	Сверление до Ø30 мм, нарезка резьбы до M16
Точность позиционирования	Повторяемость осей: 0,025 мм на 2 000 мм хода
Автоматизация смены инструмента	Опциональный рядный магазин

Преимущества использования

Свободный доступ: Портальная рама исключает боковые ограничители, позволяя оператору легко размещать заготовки любой длины.
Высокая производительность: Скорость вращения до 3 000 об/мин и мощный привод сокращают время цикла.
Микронная точность: Повторяемость 0,025 мм гарантирует соответствие чертежным допускам без дополнительной подгонки.
Гибкая настройка: Регулируемый вылет шпинделя (200–600 мм) адаптирует станок под детали разной высоты.
Надежная база: Усиленные направляющие и прецизионные винты обеспечивают плавный ход портала без люфтов.

Оборудование объединяет скоростную обработку, открытую кинематику и точное ЧПУ, становясь практичным выбором для предприятий, выпускающих плоские металлоконструкции.

Технические характеристики станка

Характеристика	Значение
Модель	BOSM-DT1020
Максимальный размер заготовки (Д×Ш)	1 000 × 2 000 мм
Конус шпинделя	BT40
Максимальный диаметр сверления	Ø1–30 мм
Максимальный диаметр нарезания резьбы	M16
Скорость вращения шпинделя	30–3 000 об/мин
Мощность двигателя шпинделя	15 кВт
Расстояние от торца шпинделя до стола	200–600 мм
Повторяемость по осям X/Y/Z	0,025 / 2 000 мм
Магазин инструмента	Рядный магазин (опционально)

Детальное описание узлов станка

Портальная конструкция и станина

Открытая рама обеспечивает беспрепятственный доступ к столу, что критично при работе с длинномерными листами.
Жесткое основание минимизирует паразитные колебания, сохраняя точность резания на всей рабочей площади.

Шпиндельный узел

Привод с конусом BT40 развивает мощность 15 кВт, позволяя сверлить отверстия до Ø30 мм и нарезать резьбу M16.
Вылет регулируется в диапазоне 200–600 мм, что расширяет технологические возможности при обработке деталей разной высоты.

Система позиционирования и ЧПУ

Линейные приводы обеспечивают повторяемость 0,025 мм на 2 м хода, гарантируя стабильность серийных партий.
Совместимость с контроллерами KND, GSK или Siemens упрощает программирование сложных траекторий и интеграцию в CAD/CAM цепочки.

Автоматизация и оснастка

Опциональный рядный магазин ускоряет смену сверл и метчиков, сокращая время простоя между операциями.
Т-образные пазы стола надежно фиксируют заготовки перед обработкой, исключая смещение под динамическими нагрузками.

Главные преимущества легкого сверлильного станка BOSM-DT1020

Скорость: Диапазон до 3 000 об/мин ускоряет цикл и снижает себестоимость детали.
Точность: Микронная повторяемость осей исключает брак при серийном выпуске.
Эргономика загрузки: Портальная схема открывает доступ к столу с трех сторон, упрощая логистику цеха.
Универсальность: Один привод покрывает задачи от мелкого сверления до тяжелой резьбы.
Гибкость интеграции: Совместимость с популярными ЧПУ и опциональный магазин упрощают модернизацию линии.

Экономическая эффективность

Легкий высокоскоростной сверлильный станок с ЧПУ BOSM-DT1020, цена на который оптимизирована под задачи легкой металлообработки, привлекает цеха, стремящиеся ускорить выпуск плоских деталей. Открытая портальная схема сокращает время загрузки, а высокая повторяемость осей минимизирует процент брака. Возможность подключения рядного магазина и адаптация под стандартные контроллеры ЧПУ снижают расходы на переналадку, ускоряя окупаемость агрегата.

Комплектация

Станина и рабочий стол 1 000 × 2 000 мм
Шпиндельный узел (конус BT40, 15 кВт)
Система числового программного управления (KND / GSK / Siemens)
Комплект крепежных элементов и Т-образных пазов
Паспорт изделия, руководство по эксплуатации и электрические схемы

Дополнительная комплектация

Рядный магазин инструмента (Row-type tool magazine)
Адаптация под конкретный контроллер ЧПУ или расширение функционала ПО
Системы автоматической подачи СОЖ и стружкоудаления
Специализированная оснастка для листового металла и плит
