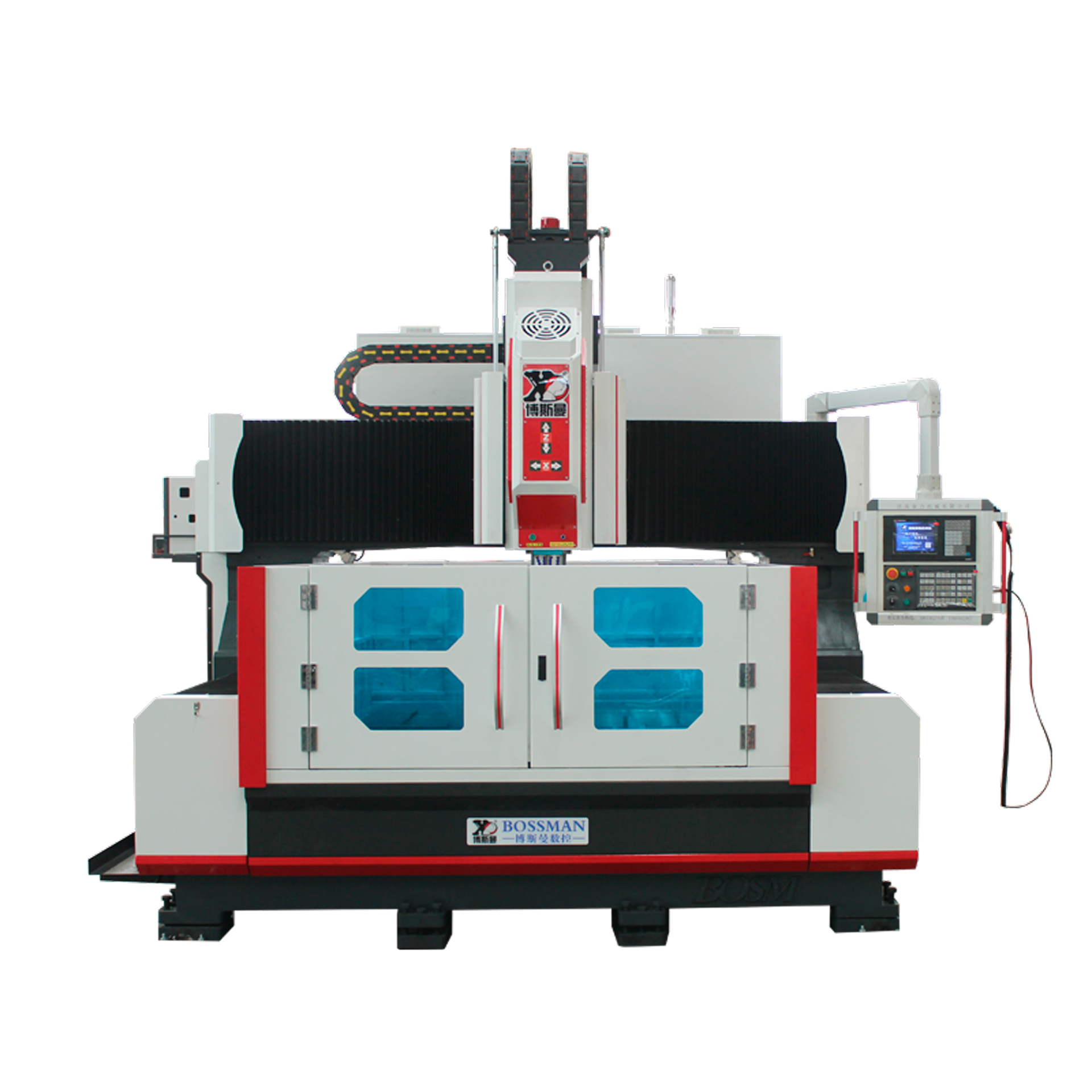

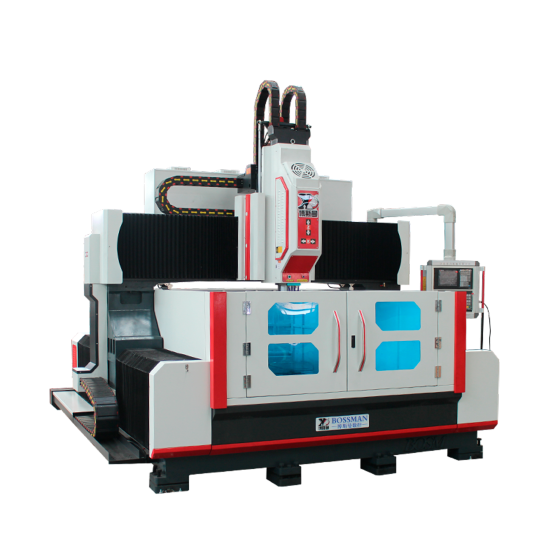

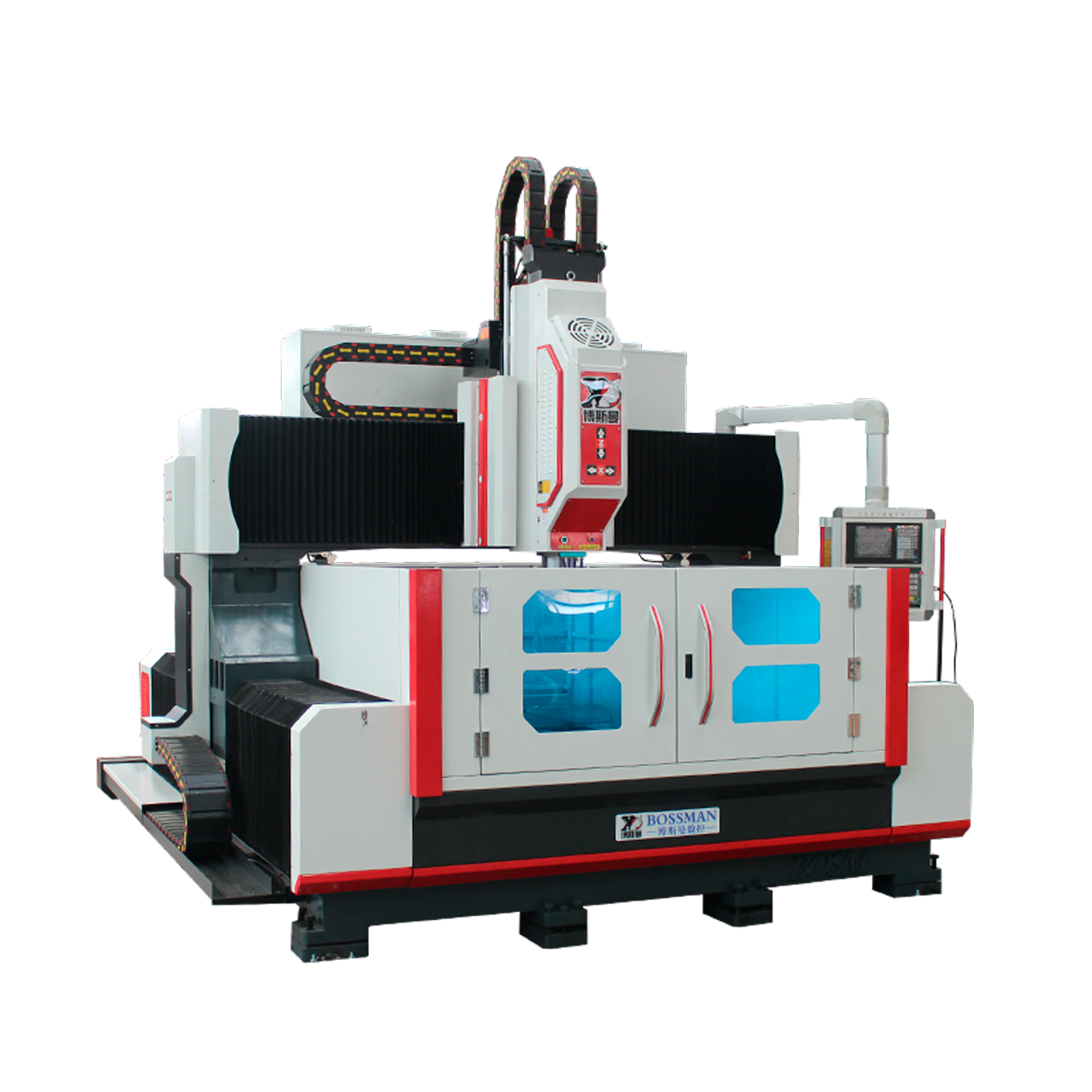

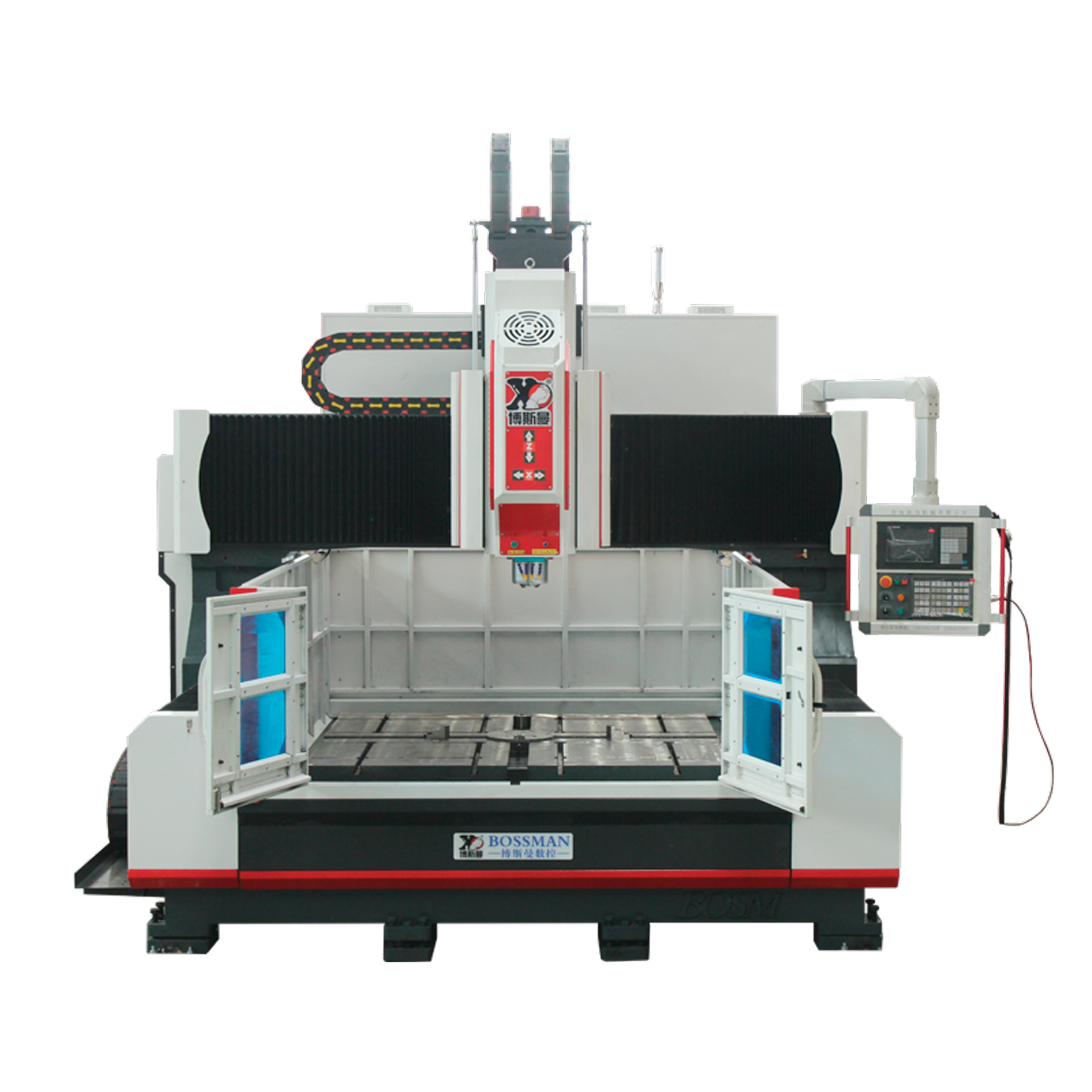

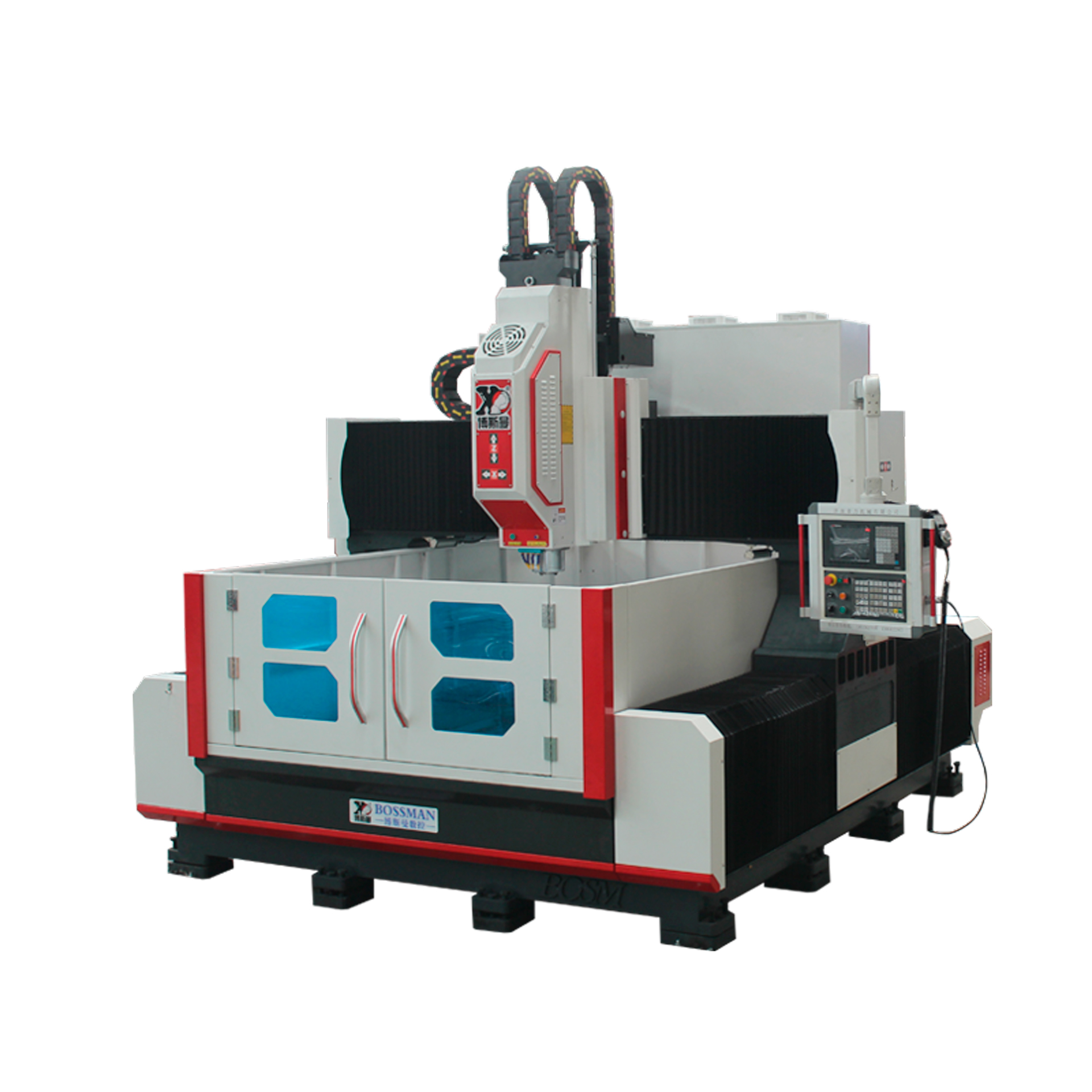

Высокоскоростной сверлильно-фрезерный станок с ЧПУ BOSM-DT1616

Китай

Модели серии

DT1525 DT1020 DT2016 DT2020 DT1616 DT2010 DT1010 DT 2525

Мощность шпинделя 15
Максимальный размер заготовки (Д×Ш) 1 600 × 1 600
Система ЧПУ KND / GSK / Siemens (опционально)
Максимальный диаметр нарезания резьбы M24

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Высокоскоростной сверлильно-фрезерный станок с ЧПУ BOSM-DT1616 - это прецизионный обрабатывающий центр, оснащённый четырёхкулачковым самоцентрирующимся патроном, разработанный для скоростного сверления, рассверливания и фрезерования корпусных деталей. Агрегат оптимизирован под работу с заготовками габаритами до 1 600 × 1 600 мм, обеспечивая высокую производительность при сохранении микронной точности. Массивное основание, адаптивный шпиндельный блок и интеллектуальная система числового управления делают оборудование надежным решением для серийного выпуска компонентов в металлообработке и тяжелой промышленности.

Назначение и области применения

Сверление и фрезерование фланцев, плит, корпусных и рамных деталей.
Обработка заготовок площадью до 1 600 × 1 600 мм с использованием самоцентрирующего патрона.
Изготовление компонентов для инженерных систем, клапанов, экологического и химического оборудования.
Работа на предприятиях тяжелой промышленности, металлургии и машиностроения.

Ключевые функциональные возможности

Функция	Описание
Шпиндельный узел	Конус BT50, мощность 15 кВт, диапазон 30–3 000 об/мин
Режимы резания	Сверление до Ø50 мм, нарезка резьбы до M24
Зона обработки	Максимальная заготовка 1 600 × 1 600 мм
Точность позиционирования	Повторяемость осей X/Y/Z: 0,025 мм на 2 000 мм хода
Автоматизация	Опциональная установка рядного магазина инструмента

Преимущества использования

Высокая жесткость: Усиленная станина гасит паразитные колебания, сохраняя геометрию при тяжелых режимах резания.
Гибкость шпинделя: Конус BT50 и мощность 15 кВт адаптированы под разнообразные технологические задачи.
Микронная точность: Повторяемость 0,025 мм гарантирует стабильные результаты в серийном производстве без последующей доработки.
Безопасность и контроль: Система ЧПУ координирует движения осей, минимизируя влияние человеческого фактора.
Надежная фиксация: Четырёхкулачковый самоцентрирующийся патрон обеспечивает точное базирование заготовок сложной формы.

Оборудование объединяет скоростное фрезерование, прецизионное сверление и надежную механическую базу, становясь востребованным решением для предприятий, выпускающих ответственные металлоконструкции.

Технические характеристики станка

Характеристика	Значение
Модель	BOSM-DT1616
Максимальный размер заготовки (Д×Ш)	1 600 × 1 600 мм
Конус шпинделя	BT50
Максимальный диаметр сверления	Ø50 мм
Максимальный диаметр нарезания резьбы	M24
Скорость вращения шпинделя	30–3 000 об/мин
Мощность двигателя шпинделя	15 кВт
Расстояние от торца шпинделя до стола	100–600 мм
Повторяемость по осям X/Y/Z	0,025 / 2 000 мм
Масса станка	~13 500 кг
Магазин инструмента	Рядный магазин (опционально)

Детальное описание узлов станка

Станина и рама

Усиленная конструкция массой около 13 500 кг обеспечивает максимальную стабильность при динамических нагрузках.
Термически обработанное литье минимизирует внутренние напряжения, исключая деформацию рабочей зоны при длительной эксплуатации.

Шпиндельный узел

Оснащен конусом BT50, развивает мощность 15 кВт и скорость вращения до 3 000 об/мин.
Позволяет сверлить отверстия диаметром до Ø50 мм и выполнять нарезку резьбы до M24 без смены основного привода.
Регулируемый вылет шпинделя (от 100 до 600 мм) расширяет технологические возможности агрегата при работе с деталями различной высоты.

Система позиционирования

Высокоточные приводы осей обеспечивают повторяемость 0,025 мм на длине хода 2 000 мм.
Жесткие направляющие и прецизионные винты гарантируют плавное перемещение портала без люфтов и вибраций.

Автоматизация и управление

Совместимость с контроллерами KND, GSK или Siemens (опционально) позволяет интегрировать станок в существующие программные цепочки.
Возможность установки рядного магазина инструмента сокращает время наладки и ускоряет переход между операциями.
Интеллектуальная система контроля координирует циклы резания, предотвращая перегрузки и повышая безопасность оператора.

Главные преимущества сверлильно-фрезерного станка BOSM-DT1616

Скорость: Диапазон вращения до 3 000 об/мин ускоряет цикл обработки и снижает себестоимость детали.
Точность: Микронная повторяемость осей гарантирует соответствие чертежам без дополнительной подгонки.
Универсальность патрона: Четырёхкулачковый самоцентрирующийся механизм надежно фиксирует заготовки сложной геометрии.
Надежность: Жесткая рама и качественные компоненты выдерживают интенсивную эксплуатацию в промышленных условиях.
Гибкость: Опциональный магазин инструмента и совместимость с различными системами ЧПУ упрощают модернизацию цеха.

Экономическая эффективность

Купить Сверлильно-фрезерный станок с ЧПУ BOSM-DT1616 с четырёхкулачковым самоцентрирующимся патроном стоит предприятиям, ориентированным на скоростную обработку фланцев и корпусных деталей. Высокая повторяемость осей снижает процент брака, а адаптивный шпиндель позволяет выполнять сверление и фрезерование на одной установке. Возможность подключения рядного магазина и совместимость с популярными контроллерами ЧПУ сокращают время переналадки, ускоряя окупаемость оборудования в серийном производстве.

Комплектация

Станина и рабочая зона 1 600 × 1 600 мм
Шпиндельный узел (конус BT50)

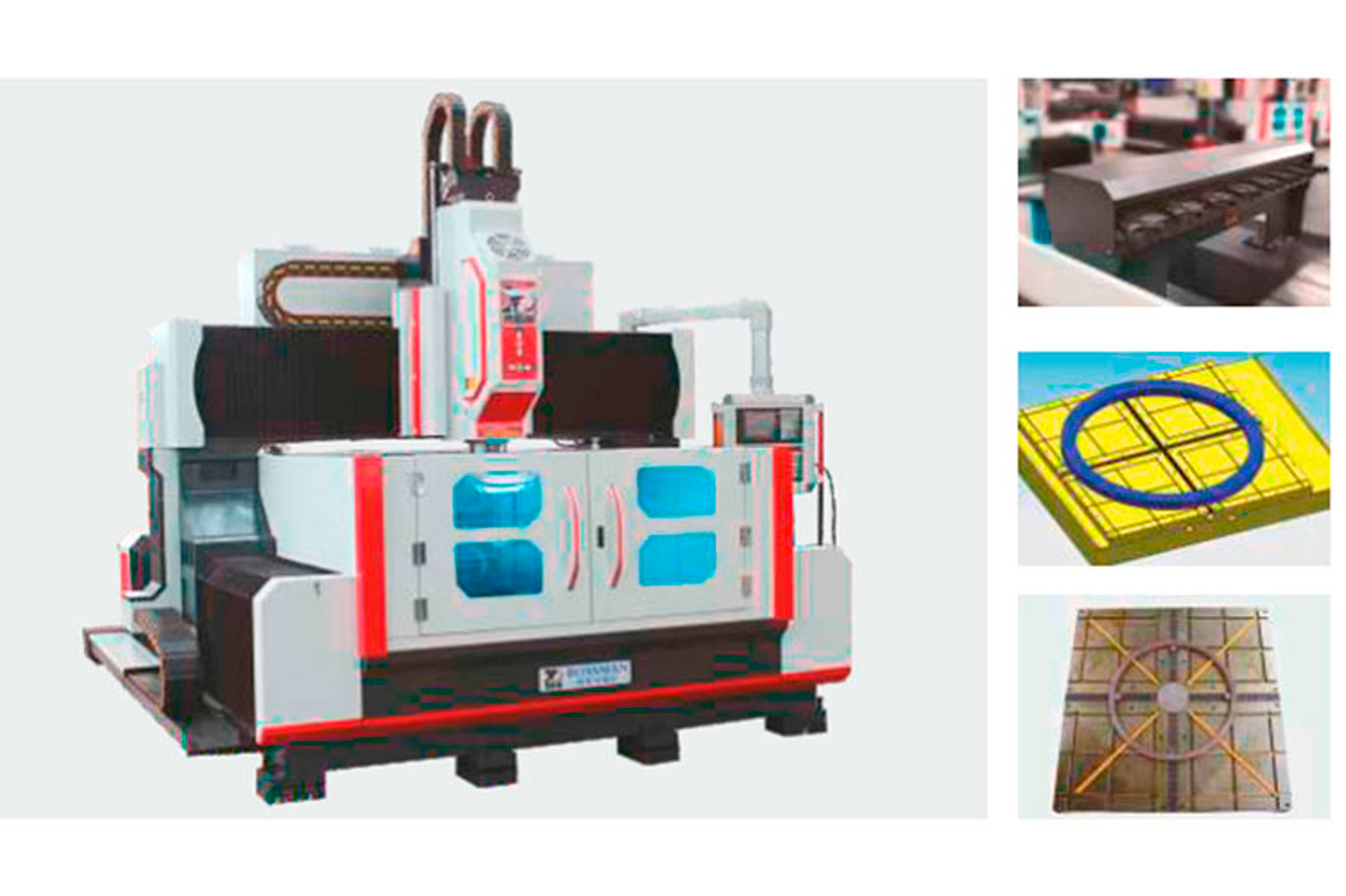

Четырёхкулачковый самоцентрирующийся патрон
Система числового программного управления (KND / GSK / Siemens)
Паспорт изделия, руководство по эксплуатации и электрические схемы

Дополнительная комплектация

Рядный магазин инструмента (Row-type tool magazine)
Адаптация под конкретный контроллер ЧПУ или расширение функционала ПО
Специализированная оснастка под фланцы, плиты и нестандартные заготовки
Системы автоматической подачи СОЖ и стружкоудаления
