Легкий высокоскоростной сверлильный станок с ЧПУ BOSM-DT1525

Китай

Модели серии

DT1525 DT1020 DT2016 DT2020 DT1616 DT2010 DT1010 DT 2525

Мощность шпинделя 15
Максимальный размер заготовки (Д×Ш) 1 500 × 2 500
Ход по оси Z 500
Тип магазина инструментов рядный (опционально)

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

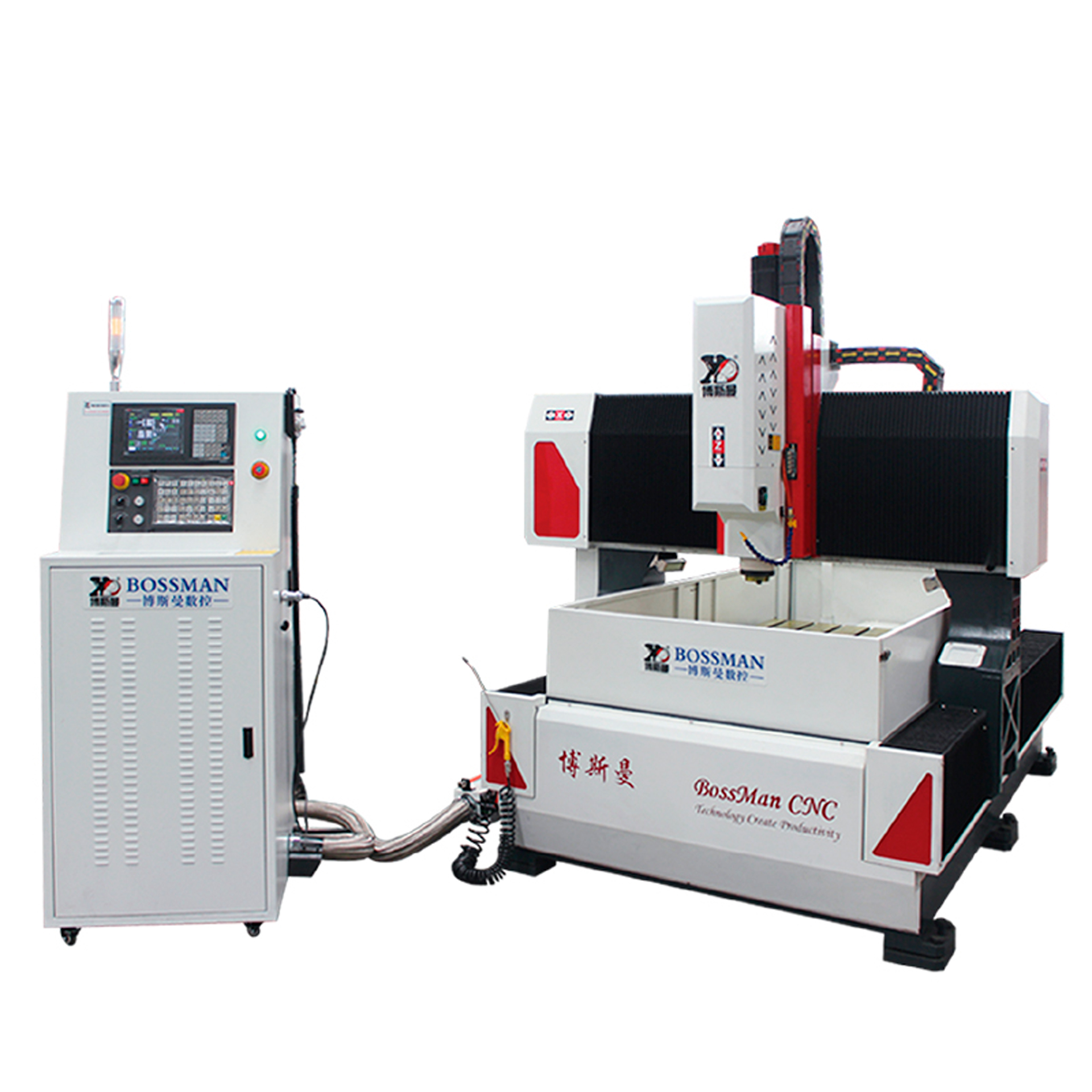

Легкий высокоскоростной сверлильный станок с ЧПУ BOSM-DT1525 - портальный обрабатывающий центр для точного сверления и нарезания резьбы в листах площадью до 1 500 × 2 500 мм. Открытая рамная кинематика упрощает подачу длинномерных заготовок, а компактный шпиндель гарантирует высокую производительность при минимальных энергозатратах.

Назначение и области применения

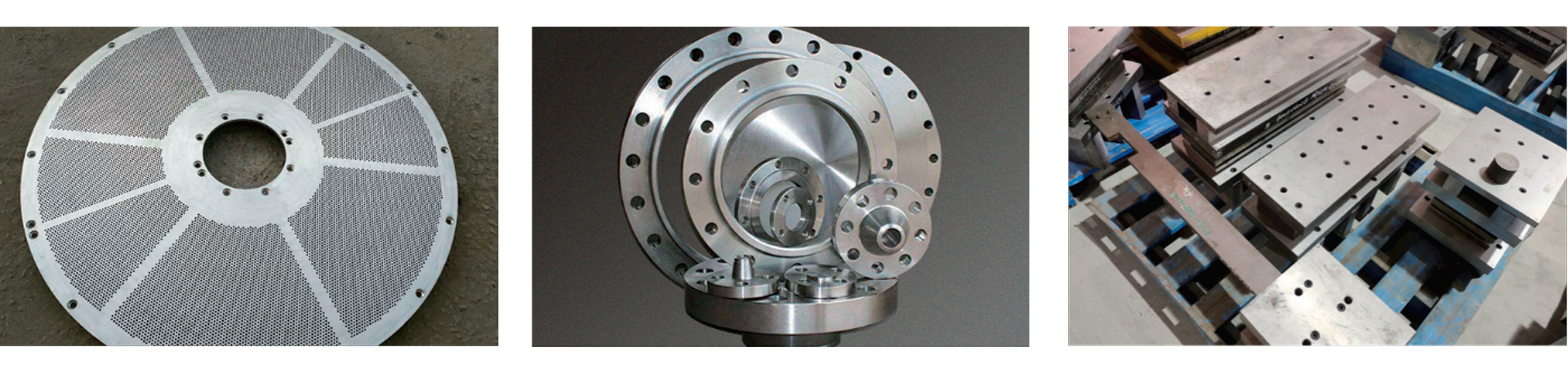

Сверление отверстий Ø1–30 мм в металлических панелях и плитах.
Нарезка метрической резьбы до M16 в заготовках различной толщины.
Обработка деталей на предприятиях легкой металлообработки.
Производство корпусных элементов, рам и инженерных компонентов.

Ключевые функциональные возможности

Функция	Описание
Портальная кинематика	Свободный доступ к столу для быстрой загрузки листов
Шпиндельный блок	Конус BT40, мощность 15 кВт, диапазон 30–3 000 об/мин
Режимы резания	Сверление до Ø30 мм, нарезка резьбы до M16
Точность позиционирования	Повторяемость осей 0,025 мм на 2 000 мм хода
Автоматизация	Опциональный рядный магазин инструмента

Преимущества использования

Свободная логистика: Портальная схема исключает боковые преграды, облегчая размещение габаритных панелей.
Высокая динамика: Скорость вращения до 3 000 об/мин ускоряет цикл и сокращает время простоя.
Микронная стабильность: Повторяемость 0,025 мм гарантирует соответствие чертежным допускам без доводки.
Гибкая адаптация: Вылет шпинделя 200–600 мм позволяет работать с деталями разной высоты.
Надежная база: Усиленные направляющие и прецизионные винты обеспечивают плавный ход без люфтов.

Оборудование сочетает скоростную обработку, открытую архитектуру и точное ЧПУ, становясь практичным выбором для цехов, выпускающих плоские металлоконструкции.

Технические характеристики станка

Характеристика	Значение
Модель	BOSM-DT1525
Максимальный размер заготовки (Д×Ш)	1 500 × 2 500 мм
Конус шпинделя	BT40
Максимальный диаметр сверления	Ø1–30 мм
Максимальный диаметр нарезания резьбы	M16
Скорость вращения шпинделя	30–3 000 об/мин
Мощность двигателя шпинделя	15 кВт
Расстояние от торца шпинделя до стола	200–600 мм
Повторяемость по осям X/Y/Z	0,025 / 2 000 мм
Магазин инструмента	Рядный магазин (опционально)

Детальное описание узлов станка

Портальная конструкция и станина

Открытая рама обеспечивает беспрепятственный доступ к рабочему пространству, что критично при работе с длинными листами.
Жесткое основание минимизирует паразитные колебания, сохраняя точность на всей площади обработки.

Шпиндельный узел

Привод с конусом BT40 развивает мощность 15 кВт, позволяя сверлить отверстия до Ø30 мм и нарезать резьбу M16.
Вылет регулируется в диапазоне 200–600 мм, расширяя технологические возможности при обработке деталей разной высоты.

Система позиционирования и ЧПУ

Линейные приводы обеспечивают повторяемость 0,025 мм на 2 м хода, гарантируя стабильность серийных партий.
Совместимость с контроллерами KND, GSK или Siemens упрощает программирование сложных траекторий и интеграцию в CAD/CAM цепочки.

Автоматизация и оснастка

Опциональный рядный магазин ускоряет смену сверл и метчиков, сокращая время простоя между операциями.
Т-образные пазы стола надежно фиксируют заготовки перед обработкой, исключая смещение под динамическими нагрузками.

Главные преимущества сверлильного станка BOSM-DT1525

Скорость: Диапазон до 3 000 об/мин ускоряет цикл и снижает себестоимость детали.
Точность: Микронная повторяемость осей исключает брак при серийном выпуске.
Эргономика загрузки: Портальная схема открывает доступ к столу с трех сторон, упрощая логистику цеха.
Универсальность: Один привод покрывает задачи от мелкого сверления до тяжелой резьбы.
Гибкость интеграции: Совместимость с популярными ЧПУ и опциональный магазин упрощают модернизацию линии.

Экономическая эффективность

Купить сверлильный станок с ЧПУ BOSM-DT1525 легкого типа стоит, поскольку открытая портальная схема сокращает время загрузки, а высокая повторяемость осей минимизирует процент брака. Возможность подключения рядного магазина и адаптация под стандартные контроллеры ЧПУ снижают расходы на переналадку, ускоряя окупаемость агрегата в серийном производстве.

Комплектация

Станина и рабочий стол 1 500 × 2 500 мм
Шпиндельный узел (конус BT40, 15 кВт)
Система числового программного управления (KND / GSK / Siemens)
Комплект крепежных элементов и Т-образных пазов
Паспорт изделия, руководство по эксплуатации и электрические схемы

Дополнительная комплектация

Рядный магазин инструмента (Row-type tool magazine)
Адаптация под конкретный контроллер ЧПУ или расширение функционала ПО
Системы автоматической подачи СОЖ и стружкоудаления
Специализированная оснастка для листового металла и плит
