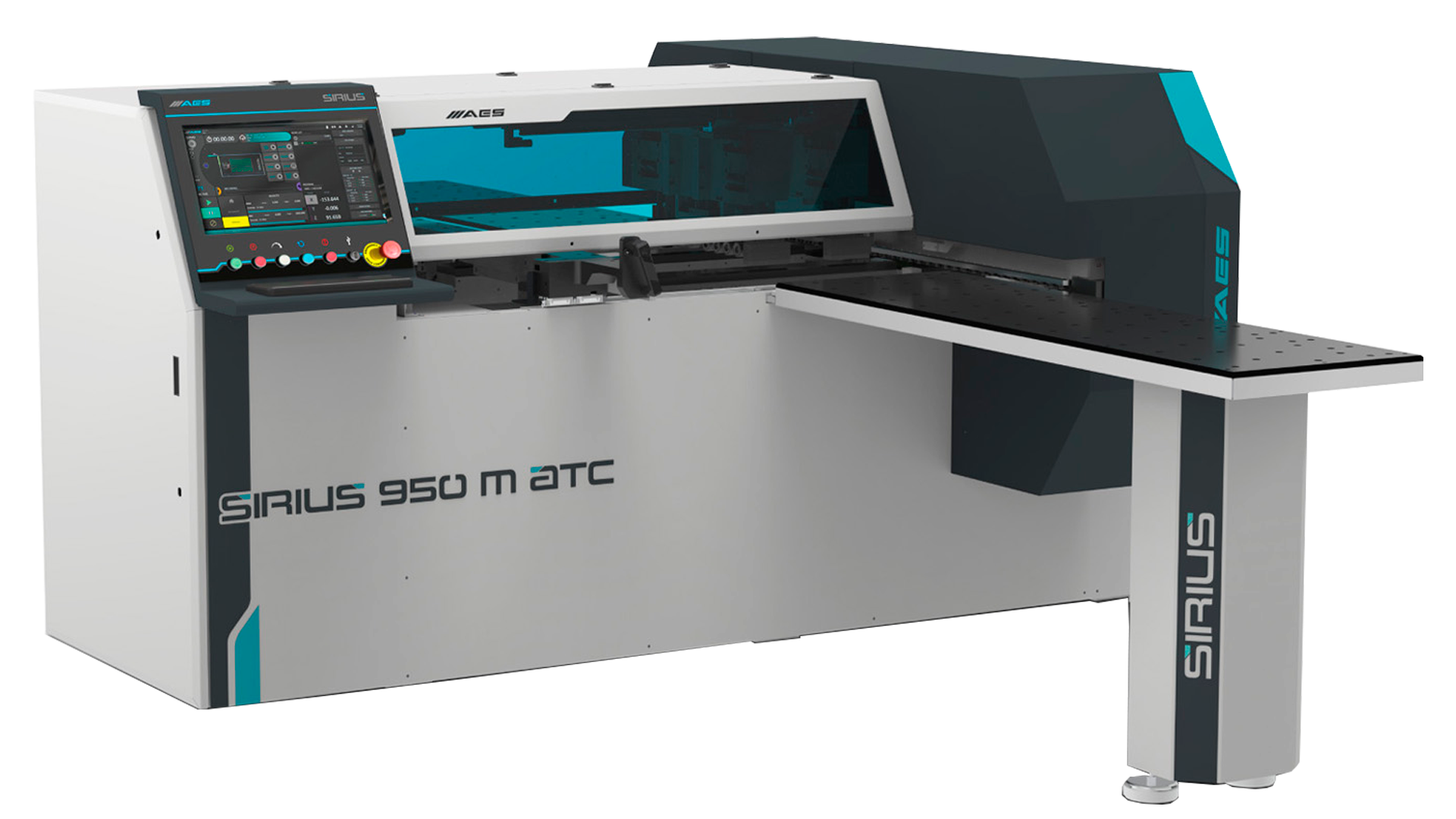

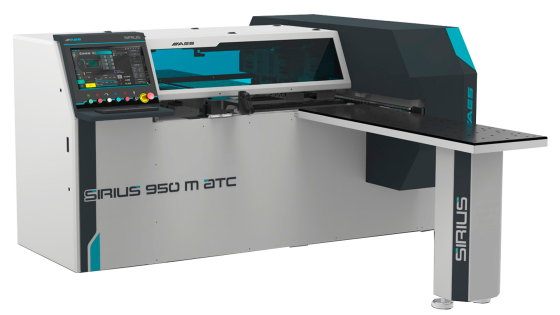

Сверлильно-присадочный центр с ЧПУ AES SIRIUS 950 M-ATC
- Макс. Скорость по оси Y, м/мин 70
- Макс. Скорость по оси X, м/мин 70
- Количество горизонтальных шпинделей по оси Y верхней сверлильной головы 3
- Частота вращения шпинделей, об/мин Вертикальное сверление: до 6 000 Горизонтальное сверление: до 4 740 Все характеристики
Срок договора: 36 мес.
- Пуско-наладка под ключ
- Гарантия 12 месяцев
- Наличие на складе
Назначение и область применения
Сверлильно-присадочный центр с ЧПУ AES SIRIUS 950 M-ATC разработан для высокоточной обработки мебельных заготовок, обеспечивая сверление отверстий и фрезерование сложных контуров с автоматической сменой инструмента. Станок гарантирует идеальную присадку под фурнитуру без дефектов и сколов. Оснащенный промышленным контроллером ISAC и программой AES WOP CAD/CAM, он выполняет многостороннюю обработку за один цикл, включая 3D-фрезерование и создание пазов. Оборудование оптимально для мебельных производств, выпускающих корпусную мебель, кухонные гарнитуры, шкафы-купе и гардеробные системы, обеспечивая точность для петель, направляющих и соединительных элементов. Компактный дизайн, высокая производительность и автоматизация делают станок подходящим для серийного и индивидуального производства.
Технические характеристики станка
Характеристика | Значение |
---|---|
Минимальная ширина панели, мм | 80 |
Максимальная ширина панели, мм | 950 |
Минимальная длина панели, мм | 250 |
Максимальная длина панели, мм | Неограниченная |
Минимальная толщина панели, мм | 6 |
Максимальная толщина панели, мм | 70 |
Максимальная скорость по оси X, м/мин | 70 |
Максимальная скорость по оси Y, м/мин | 70 |
Максимальная скорость по оси Z, м/мин | 20 |

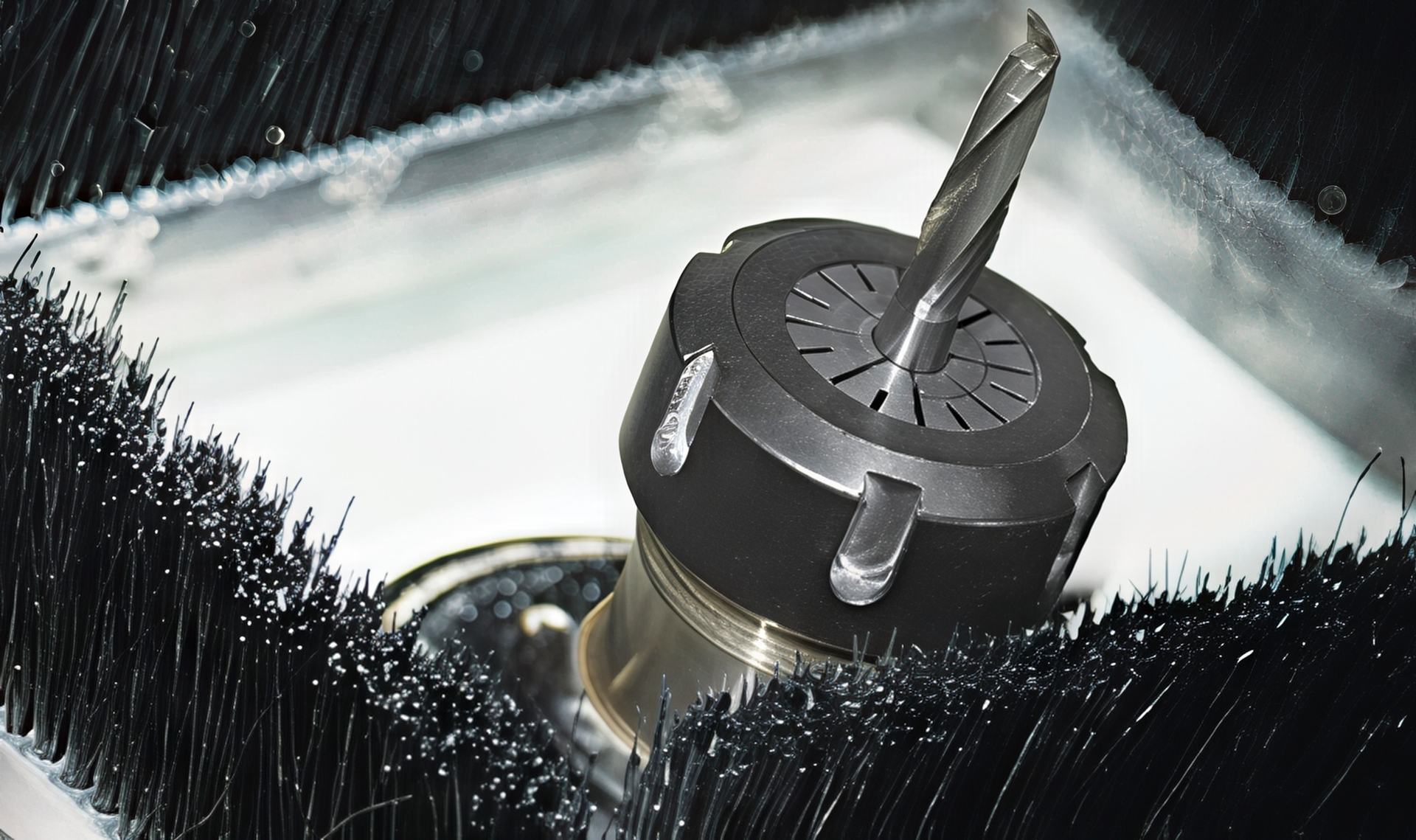

Мощность фрезерного шпинделя, кВт | 5,5 |
Скорость вращения шпинделя, об/мин | до 18 000 |

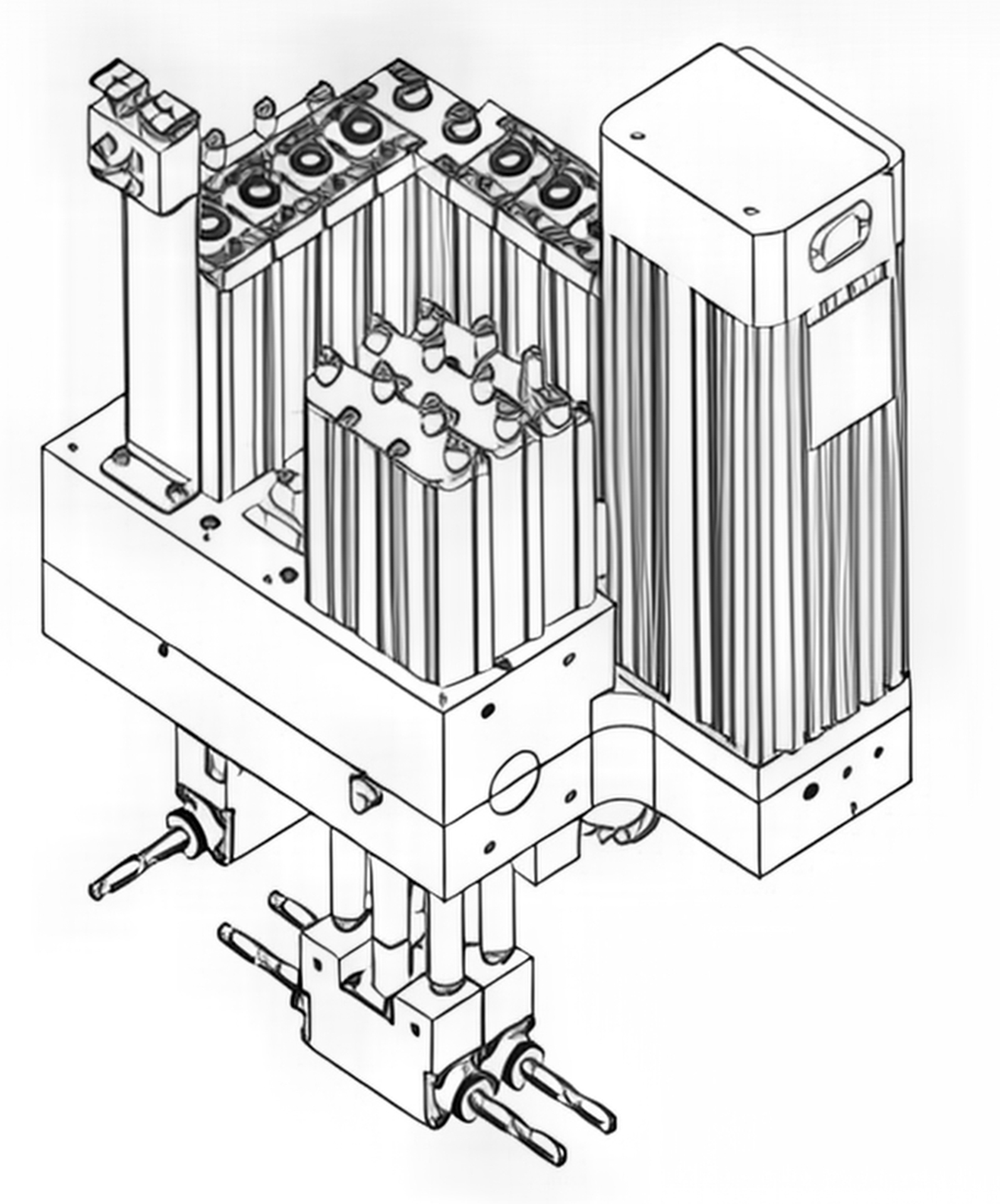

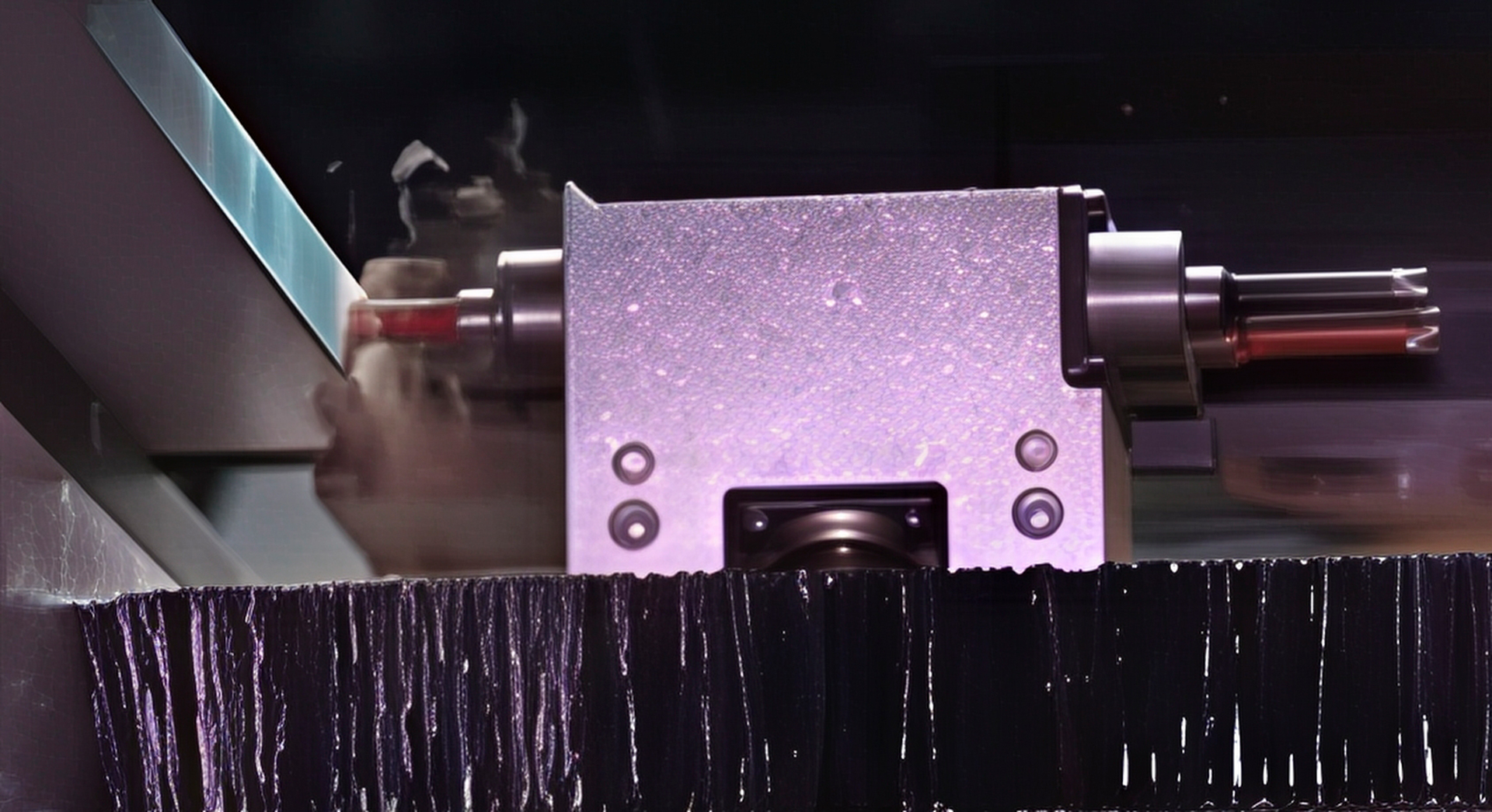

Конфигурация сверлильной группы |
10 вертикальных шпинделей 3x2 горизонтальных шпинделя 1 пильный диск (120 мм) |
Общая мощность, кВт | 15 |
Вес, кг | 1 500 |
Детальное описание узлов станка
Система сканирования
Система сканирования автоматизирует загрузку программ обработки, повышая производительность.
- Сканер штрих-кодов мгновенно загружает схемы сверления и фрезерования, минимизируя время настройки.
- Снижает необходимость ручного управления, ускоряя рабочий процесс.
- Интеграция с системой ЧПУ обеспечивает точное выполнение операций и контроль процессов.

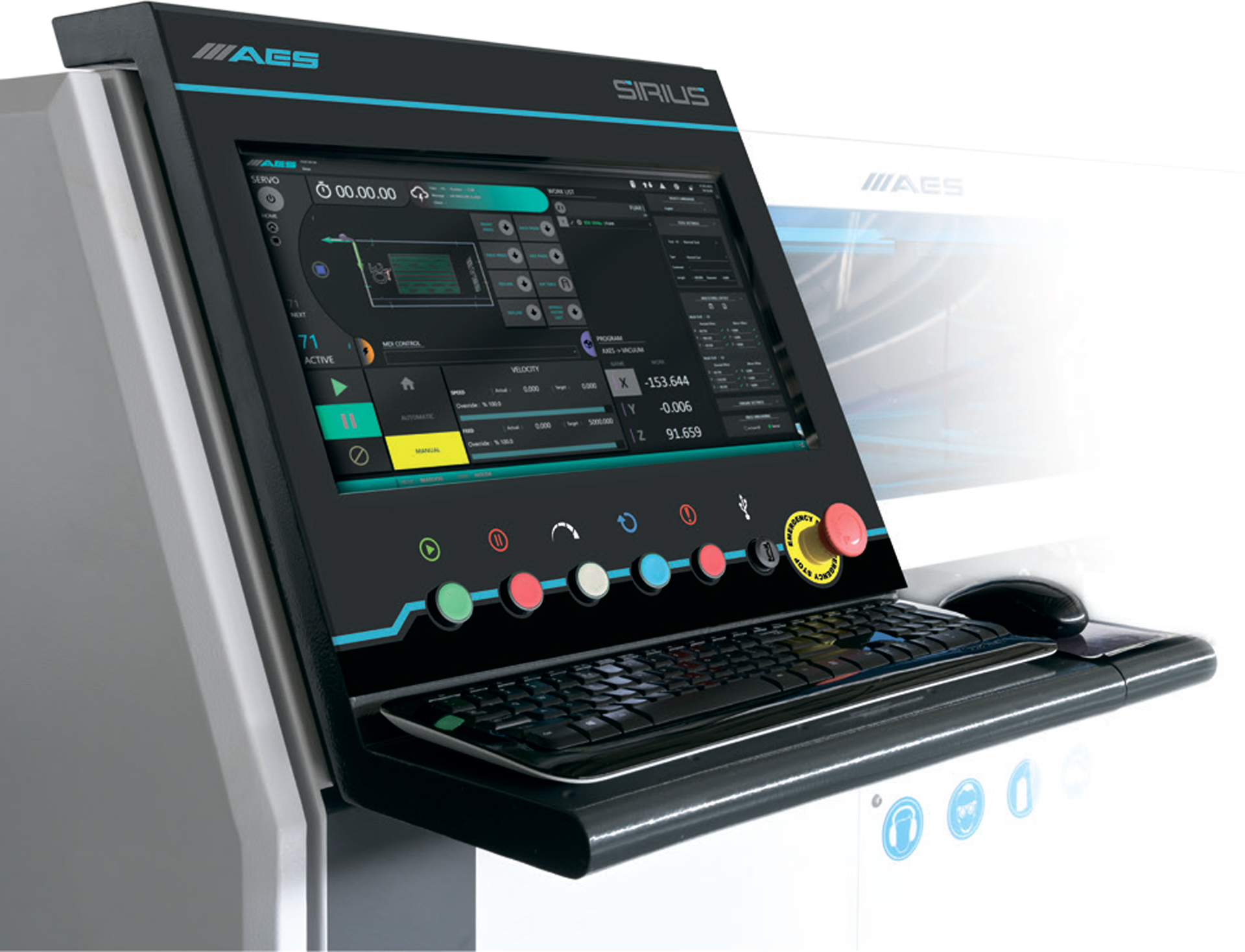

Интерфейс управления

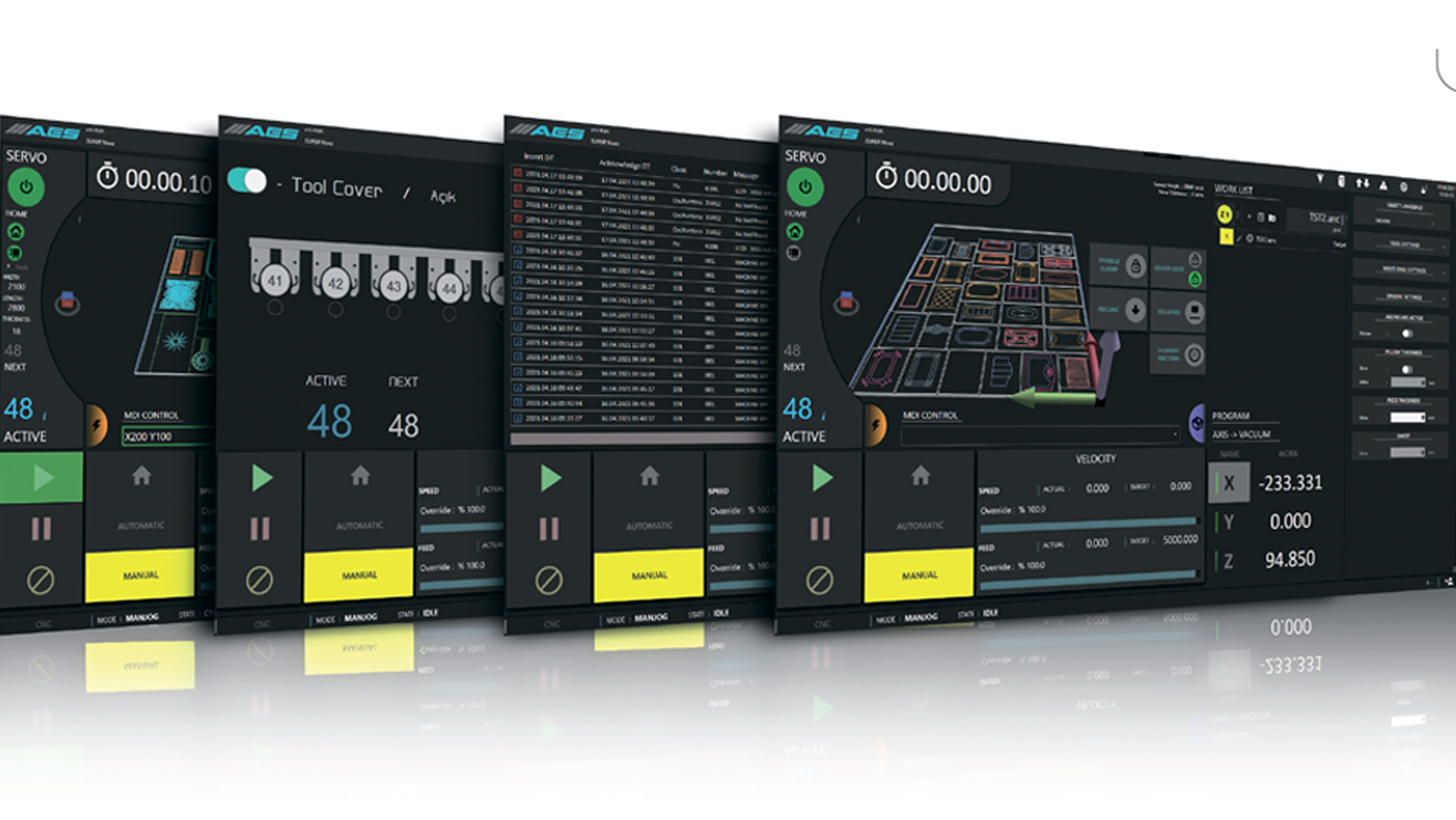

Интерфейс управления сочетает удобство и функциональность благодаря Windows и программе AES WOP CAD/CAM.
- Позволяет легко задавать параметры сверления и фрезерования, загружать чертежи и отслеживать работу.
- Симуляция операций предотвращает ошибки до старта, повышая надежность.
- Поддержка форматов DXF и DWG упрощает интеграцию с проектными системами.

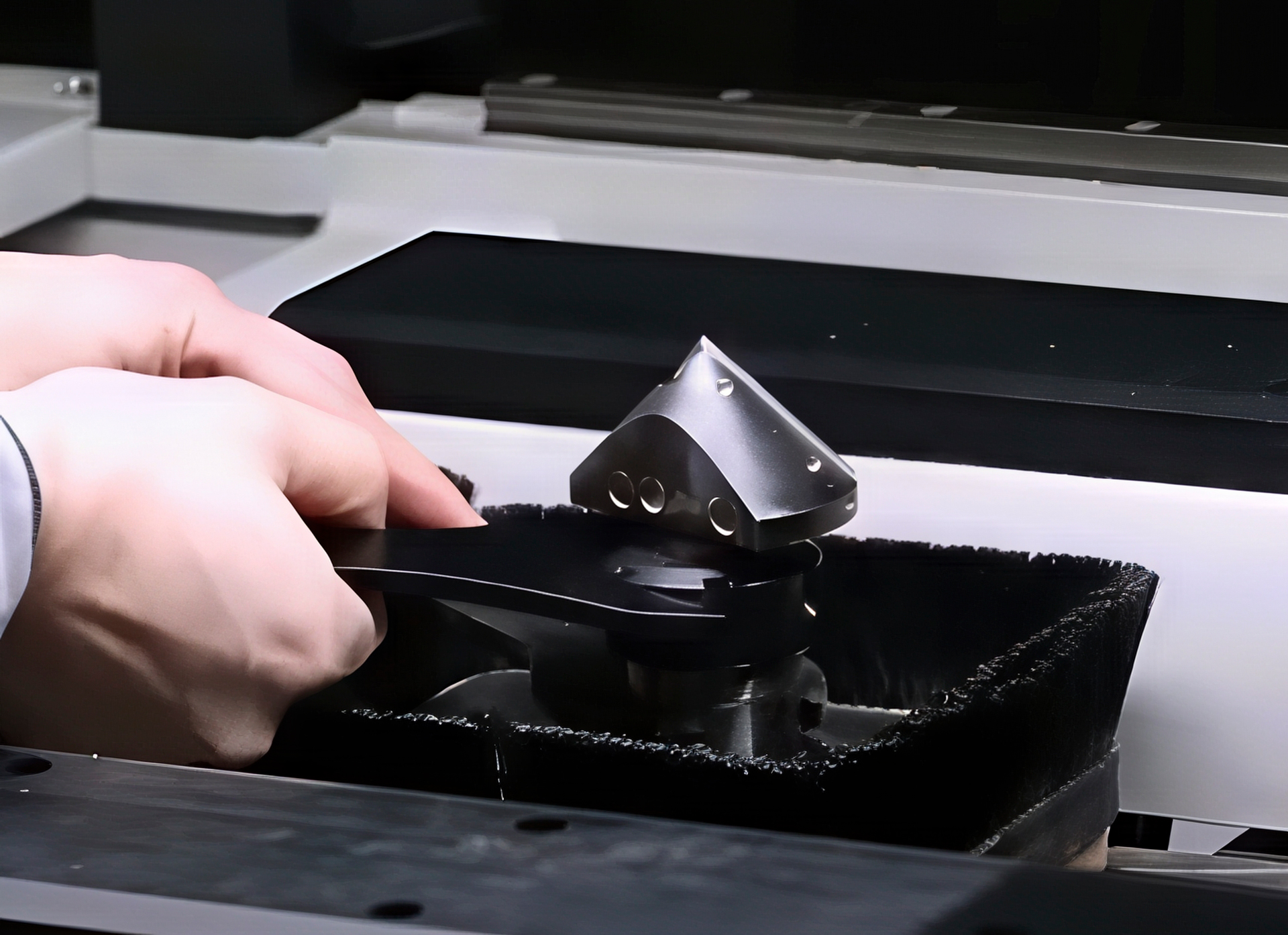

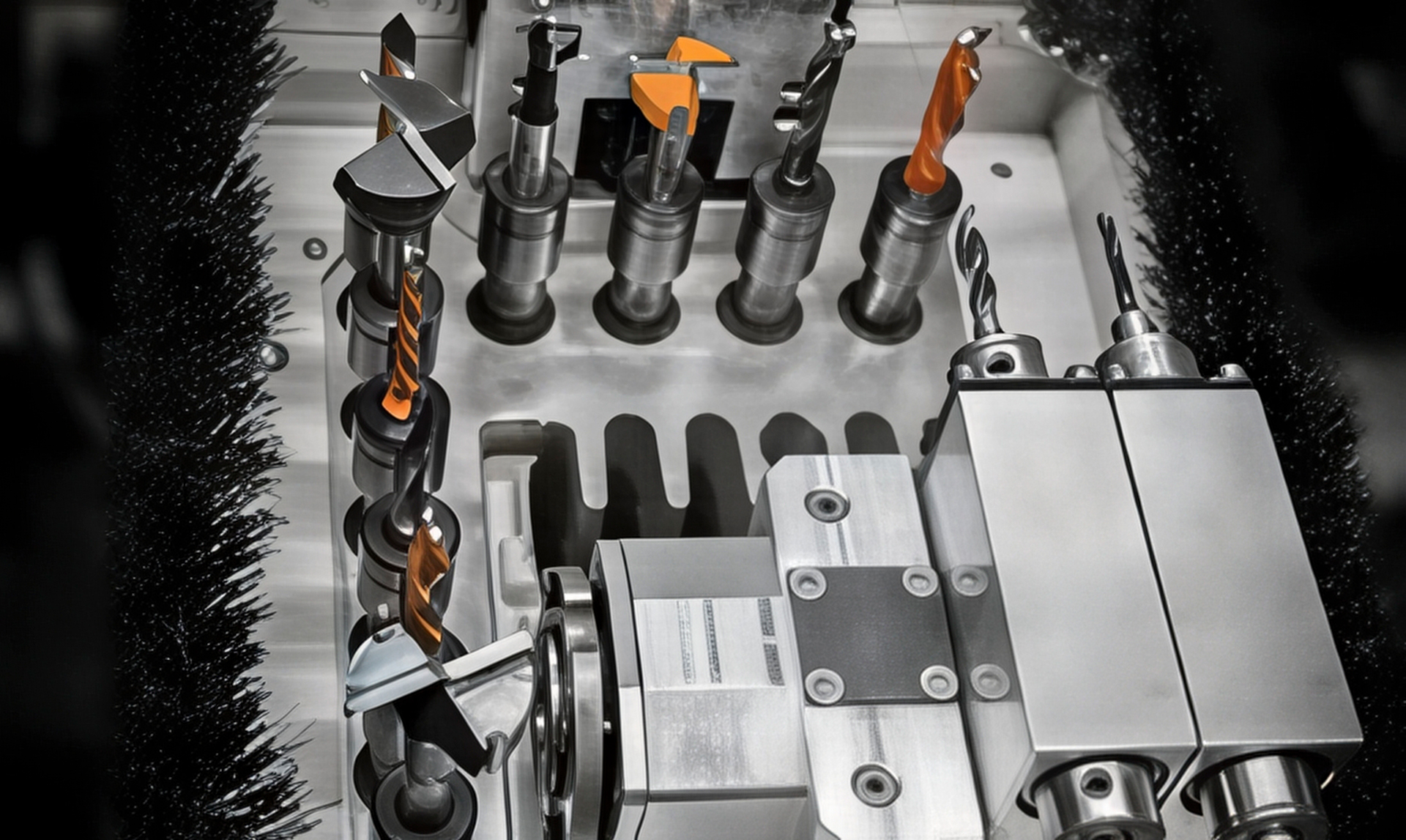

Магазин для автоматической смены инструмента
Магазин для автоматической смены инструмента повышает гибкость станка.
- Револьверный магазин на 6 позиций обеспечивает быструю смену инструмента для сверления и фрезерования.
- Сокращает время простоя, повышая производительность при выполнении сложных заказов.
- Поддерживает операции, такие как создание пазов и 3D-обработка, расширяя возможности станка.
Интеллектуальный боковой упор
Интеллектуальный боковой упор автоматически подстраивается под размеры панели, обеспечивая надежную фиксацию при сверлении и фрезеровании. Это предотвращает смещение заготовок шириной до 950 мм, гарантируя точность и универсальность.
Прецизионный направляющий рельс
Прецизионный направляющий рельс, обработанный на портальном центре с ЧПУ, обеспечивает высокую точность. Движение узлов на скоростях до 70 м/мин по осям X и Y происходит без вибраций, что критично для качественной обработки.

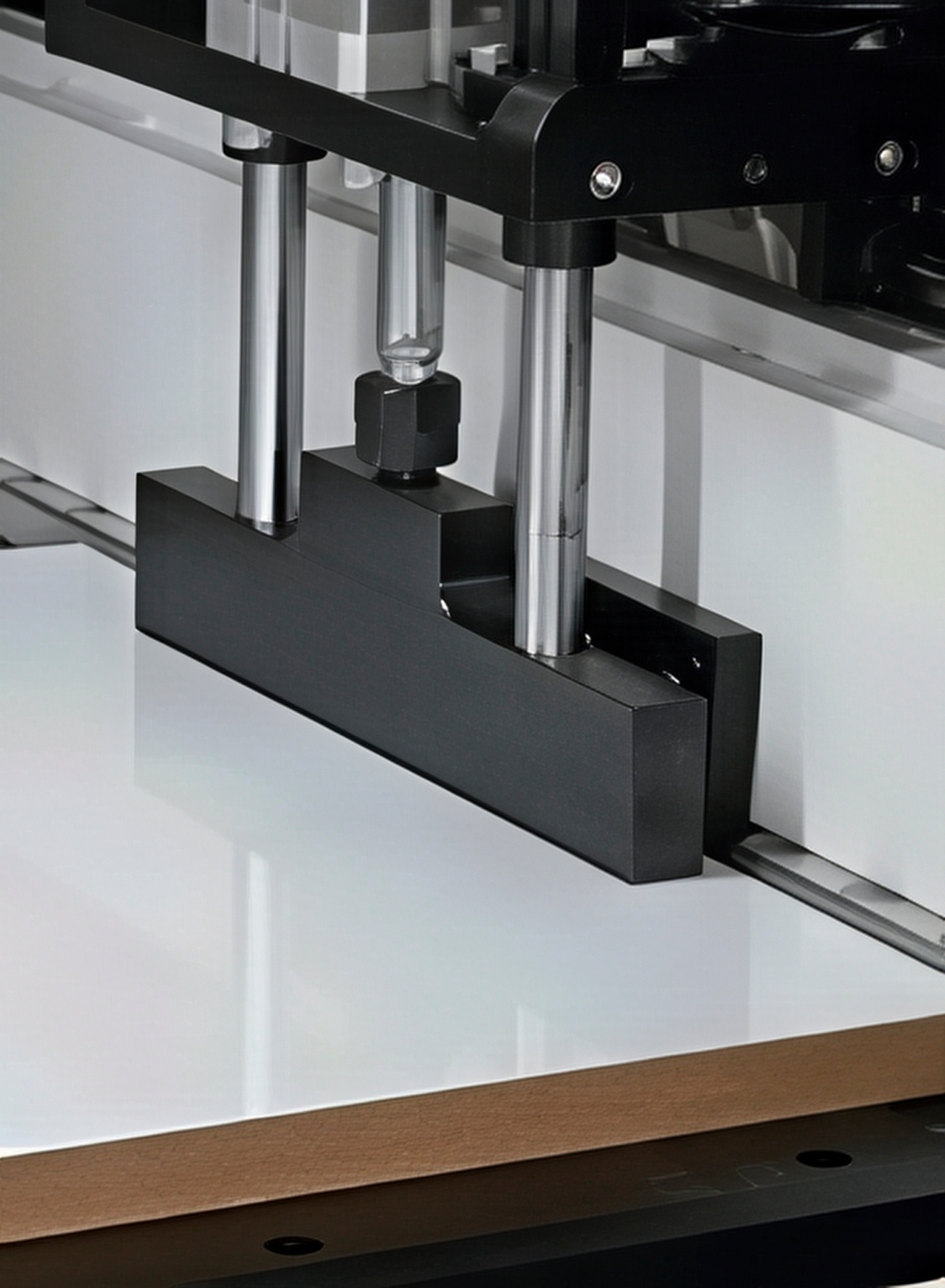

Одинарный захват
Одинарный захват с сервоприводами точно позиционирует заготовки. Система обдува удаляет стружку, защищая панели толщиной от 6 до 70 мм и обеспечивая чистоту обработки.
Ресивер для сжатого воздуха
Ресивер для сжатого воздуха поддерживает стабильное давление в пневмосистеме, обеспечивая бесперебойную работу узлов, таких как захват и сверлильный блок, при интенсивной эксплуатации.
Усилитель давления воздуха
Усилитель давления воздуха обеспечивает стабильную подачу воздуха, повышая надежность станка и качество обработки мелких деталей.
Высокоточная рейка и шестерня
Высокоточная рейка и шестерня (Gudel, Германия) гарантирует точное позиционирование и устойчивость при нагрузках. Минимальные отклонения на скоростях до 70 м/мин обеспечивают долговечность.
Центральная система ручной смазки
Центральная система ручной смазки обслуживает 13 точек, продлевая срок службы компонентов и снижая затраты на обслуживание.
Электрокомпоненты системы управления
Электрокомпоненты системы управления используют низковольтные элементы ведущих брендов, обеспечивая помехоустойчивость и стабильность работы сервоприводов.
Система управления сервоприводом
Система управления сервоприводом обеспечивает высокую точность позиционирования.
- Двигатели Yaskawa с абсолютной системой отсчета исключают возврат к начальной точке.
- Минимизируют погрешности на скоростях до 70 м/мин, обеспечивая повторяемость.
- Высокая помехоустойчивость гарантирует надежность при интенсивной работе.

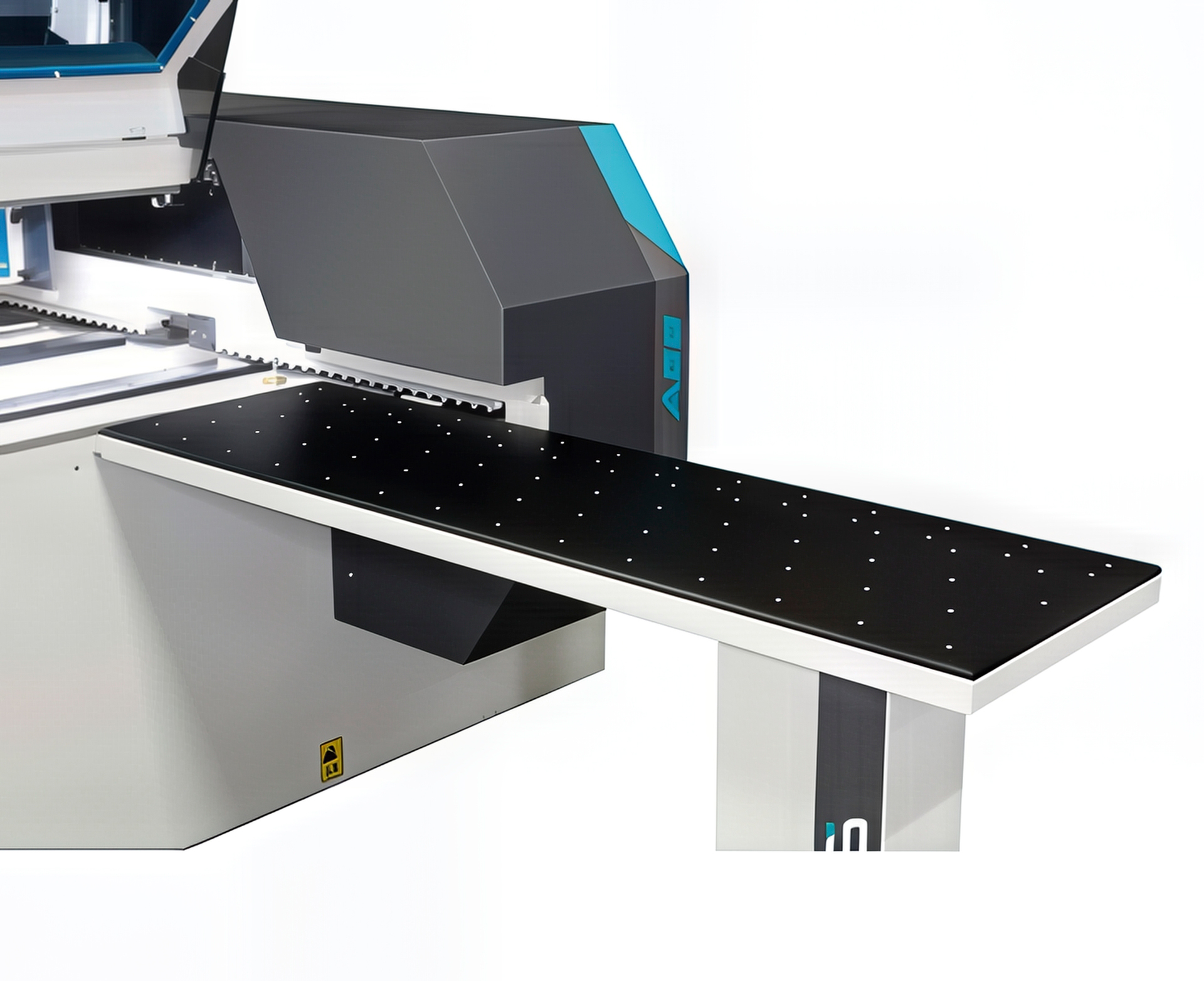

Воздушный рабочий стол
Воздушный рабочий стол с воздушной флотацией защищает панели толщиной 6–70 мм и шириной до 950 мм. Два стола (спереди и сзади) упрощают загрузку и выгрузку, повышая удобство.
Разгрузочный стол
Разгрузочный стол оптимизирует выгрузку деталей.
- Автоматический приводной конвейер ускоряет перемещение заготовок.
- Снижает время обработки партий и ручной труд.
- Обеспечивает стабильность для панелей шириной до 950 мм.
Главные преимущества станка AES SIRIUS 950 M-ATC
- Высокая точность обработки: ЧПУ и рейка Gudel обеспечивают прецизионное сверление и фрезерование. Сверлильный узел с 10 вертикальными и 6 горизонтальными шпинделями ускоряет сложные задачи.
- Универсальность: Обрабатывает панели 6–70 мм и шириной до 950 мм, подходя для корпусной мебели и индивидуальных заказов. ATC с 6 позициями поддерживает 3D-обработку.
- Эффективность: Одинарный захват и ручная смазка сокращают время настройки. Конвейер выгрузки ускоряет обработку партий.
- Автоматизация: Штрих-коды и AES WOP CAD/CAM упрощают управление, минимизируя простои.
- Надежность: Компоненты Yaskawa и THK обеспечивают долговечность. Два воздушных стола оптимизируют эргономику.
Обслуживание и сервисная поддержка
Сверлильно-присадочный центр с ЧПУ AES SIRIUS 950 M-ATC рассчитан на интенсивную работу. Узлы, включая рейку Gudel и сервоприводы Yaskawa, защищены от пыли. Обслуживание включает смазку, проверку сверлильного узла и очистку аспирации (2 000 м³/ч). «Интервесп» предоставляет установку, пусконаладку, обучение и поддержку, включая запчасти и обновление ПО.
Экономическая эффективность и рентабельность
Покупка Сверлильно-присадочного центра с ЧПУ AES SIRIUS 950 M-ATC оптимизирует производство. Точность сверления и фрезерования сокращает время обработки (панели 6–70 мм, ширина до 950 мм) и затраты. Автоматизация и ATC ускоряют цикл. Станок адаптируется к серийным и индивидуальным заказам, обеспечивая окупаемость за счет снижения брака и скорости до 70 м/мин.
Безопасность эксплуатации
Сверлильно-присадочный центр с ЧПУ AES SIRIUS 950 M-ATC оснащен системами безопасности: аварийные кнопки, кожухи и ЧПУ-контроль предотвращают риски. Аспирация (150 мм) удаляет пыль, обдув захвата исключает скопление стружки, обеспечивая безопасность и чистоту.
- Вес: 1500 кг.
- Сверлильно-присадочные станки
- Частота вращения шпинделей, об/мин Вертикальное сверление: до 6 000 Горизонтальное сверление: до 4 740
- Макс. расстояние между отверстиями, мм 32
- Давление в пневмосистеме, МПа 7 бар
- Общие характеристики
- Тип цангового патрона ISO30
- Тип магазина инструмента Револьверный
- Количество инструментов в магазине 6 шт
- Мощность верхнего фрезерного шпинделя 5,5 кВт
- Тип системы смазки Автоматическая
- Электрическое напряжение (электропитание) 380 В
- Частота переменного тока 50 Гц
- Габаритный размер станка (ширина) 3 435 мм
- Габаритный размер станка (глубина) 4 466 мм
- Габаритный размер станка (высота) 1 470 мм
- Макс. Скорость по оси Y, м/мин 70
- Макс. Скорость по оси X, м/мин 70
- Количество горизонтальных шпинделей по оси Y верхней сверлильной головы 3
- Мощность энергопотребления станка 15 кВт
- Бренд AES
- Страна производитель Турция
- Серия SIRIUS
- Мощность двигателя пильного узла 1,7 кВт
- Мощность двигателя фрезы 5,5 кВт
- Скорость вращения фрезы 18 000 об/мин
- Скорость вращения пилы 7 500 об/мин
- Максимальная скорость подачи 70 м/мин
- Минимальная длина заготовки 250 мм
- Минимальная высота заготовки 6 мм
- Максимальная высота заготовки 70 мм
- Минимальная ширина заготовки 80 мм
- Максимальная ширина заготовки 250 мм
- Количество присадочных голов 1
- Макс. скорость по оси Z 20 м/мин
- Количество вертикальных шпинделей верхней сверлильной головы 10 шт
- Количество горизонтальных шпинделей по оси Х верхней сверлильной головы 6 (3×2) шт
- Кол-во фрезерных шпинделей верхней сверлильной головы 1 шт
- Кол-во пазовых пил верхней сверлильной головы 1 шт
