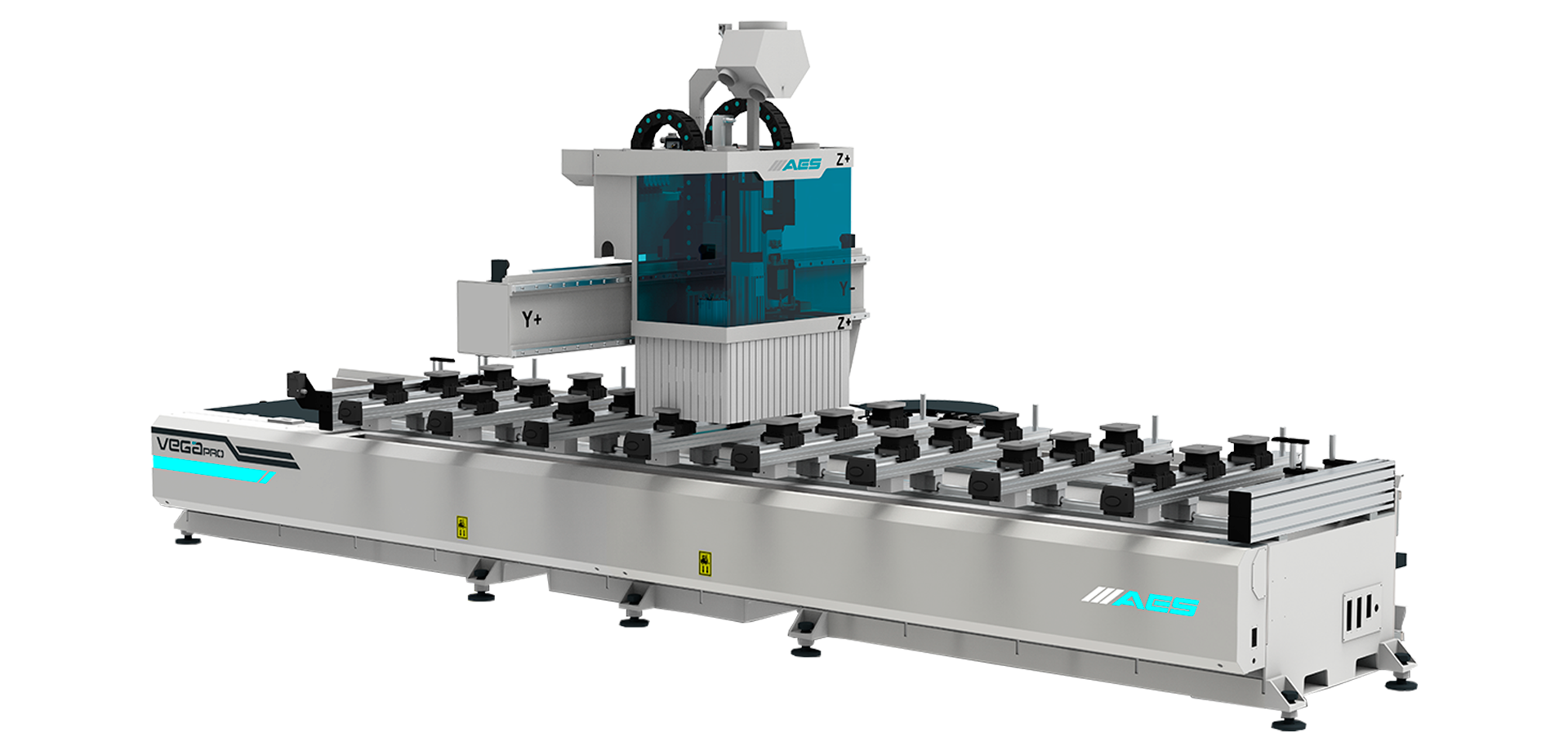

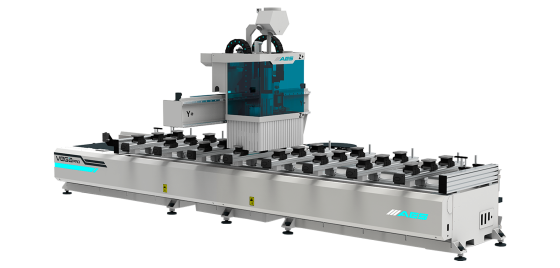

Фрезерный обрабатывающий центр с ЧПУ AES VEGA PRO EVO 1332

Назначение и область применения

Фрезерный обрабатывающий центр с ЧПУ AES VEGA PRO EVO 1332 предназначен для высокоточной обработки древесины, плитных материалов (МДФ, ДСП, фанера), пластиков, композитов и мягких металлов, таких как алюминий, с акцентом на производство дверей, модульной мебели и декоративных элементов. Станок выполняет фрезерование, калибровку, 3D-обработку, угловую резку, вертикальное и горизонтальное сверление, а также нарезку пазов. Четырёхосевая система управления (X, Y, Z, A) с блоком интерполяции по четвёртой оси обеспечивает универсальность для серийного и индивидуального производства, особенно в дверной индустрии.

Технические характеристики обрабатывающего центра

Детальное описание узлов обрабатывающего центра

Конструкция станины

Конструкция станины выполнена из высокопрочной стали с усиленными рёбрами жёсткости, прошедшей термическую обработку для устранения внутренних напряжений. Высокоточная обработка на станке с ЧПУ за одну установку и контроль на лазерных стендах обеспечивают исключительную геометрическую точность и устойчивость при обработке заготовок.

Рабочий стол

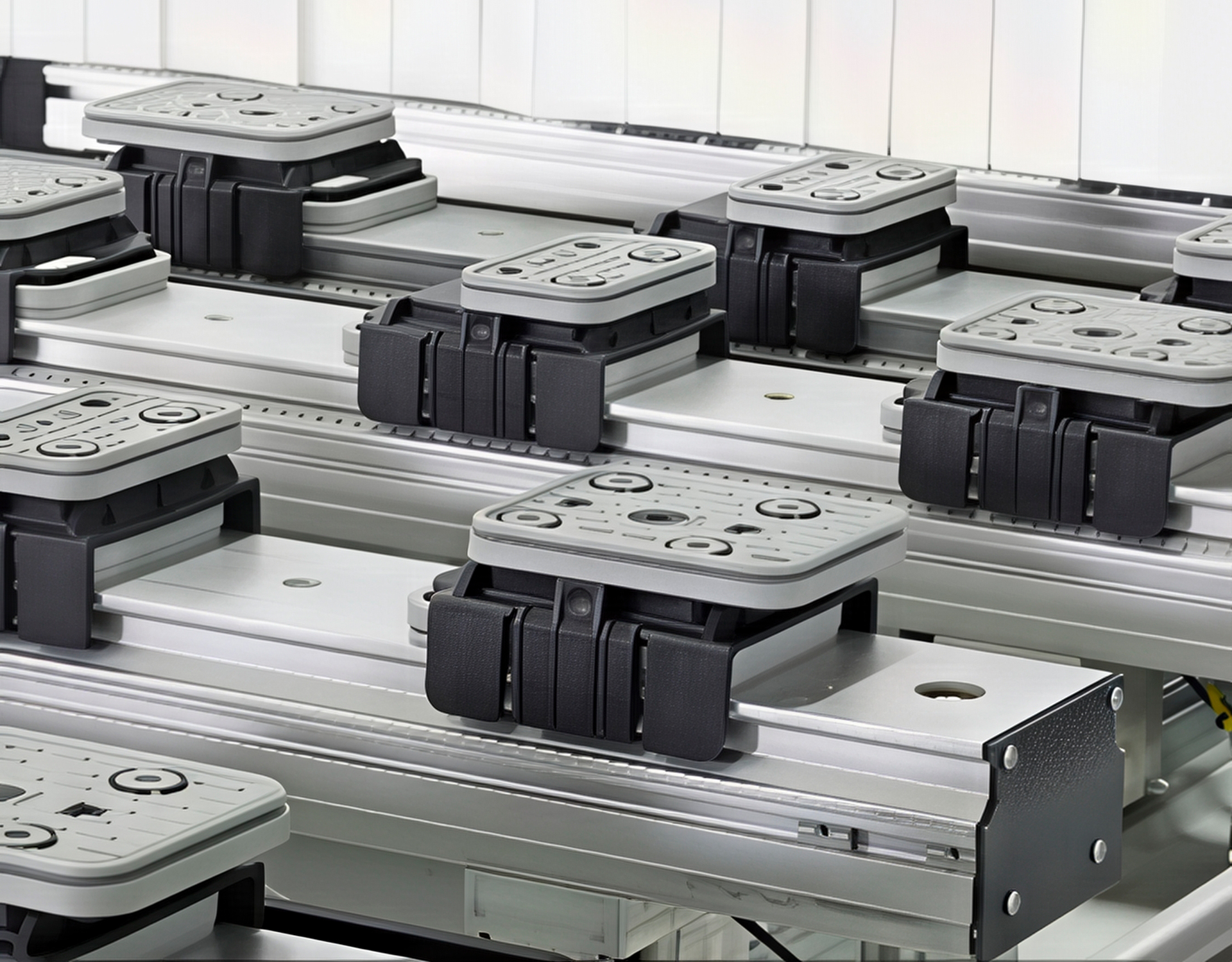

Рабочий стол оснащён шестью вакуумными консолями Schmalz высотой 85 мм (4 с подъемником, 2 без). Каждая консоль укомплектована тремя вакуумными присосками (12 шт. 140 x 115 x 50 мм, 6 шт. 125 x 75 x 50 мм). Упоры гарантируют точное позиционирование заготовок, а разгрузочные балки облегчают выгрузку деталей. Поддерживается одна или две вакуумные зоны для гибкости обработки.

Перемещение по осям

Перемещение по осям реализовано через реечные передачи и шестерни с использованием бесщеточных серводвигателей для осей X, Y, Z. Четвёртая ось (A) с блоком интерполяции обеспечивает обработку сложных криволинейных поверхностей. Рабочие скорости до 70 м/мин по X/Y и 20 м/мин по Z гарантируют высокую производительность.

Централизованная система смазки

Централизованная система смазки автоматически обслуживает 19 точек, продлевая срок службы механических компонентов и минимизируя затраты на обслуживание. Ручное управление через блок ЧПУ повышает удобство эксплуатации.

Автоматическая система измерения и привязки инструмента

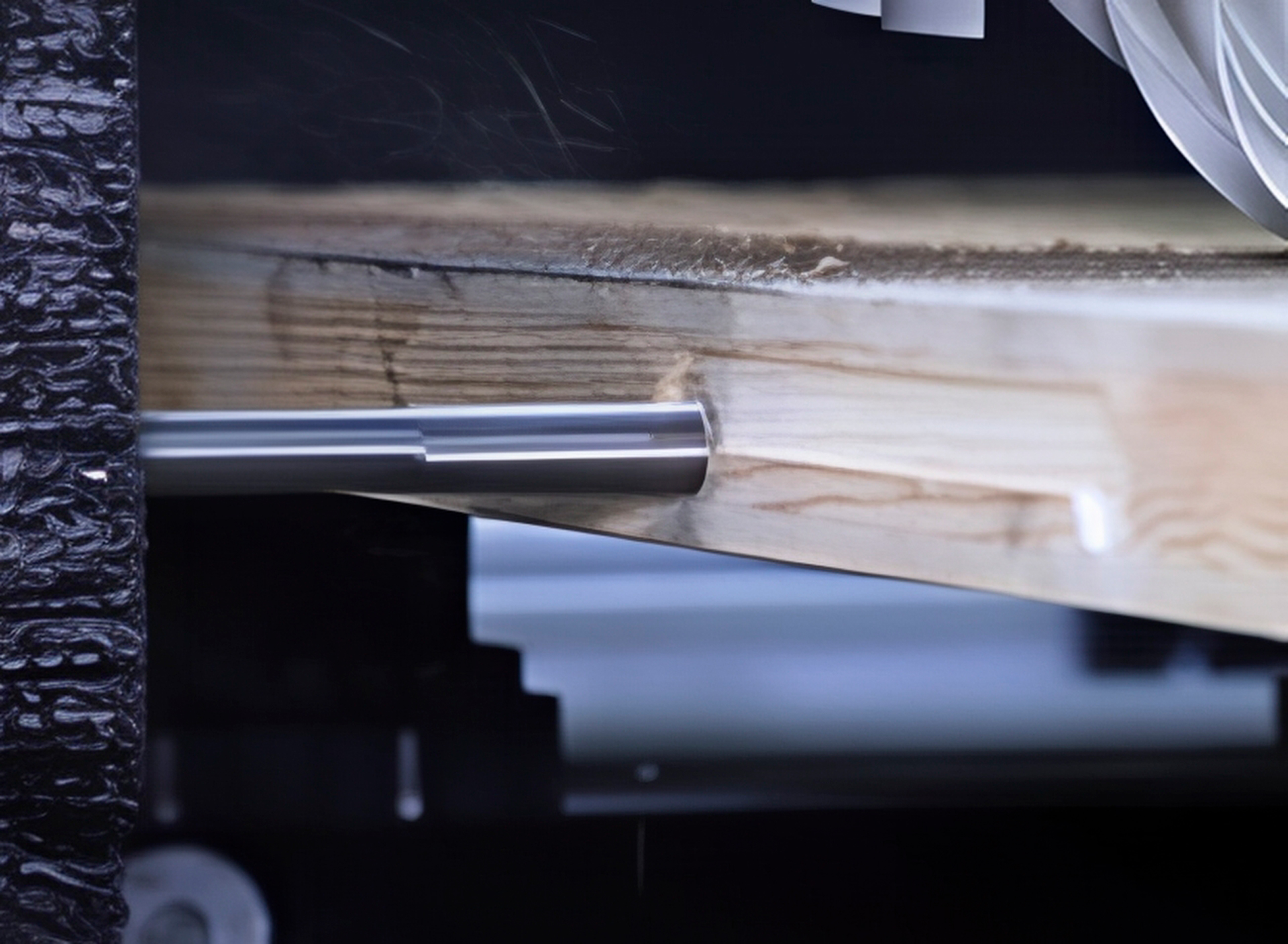

Автоматическая система измерения и привязки инструмента измеряет инструменты диаметром до 90 мм, записывая данные в систему для точной настройки и минимизации ошибок.

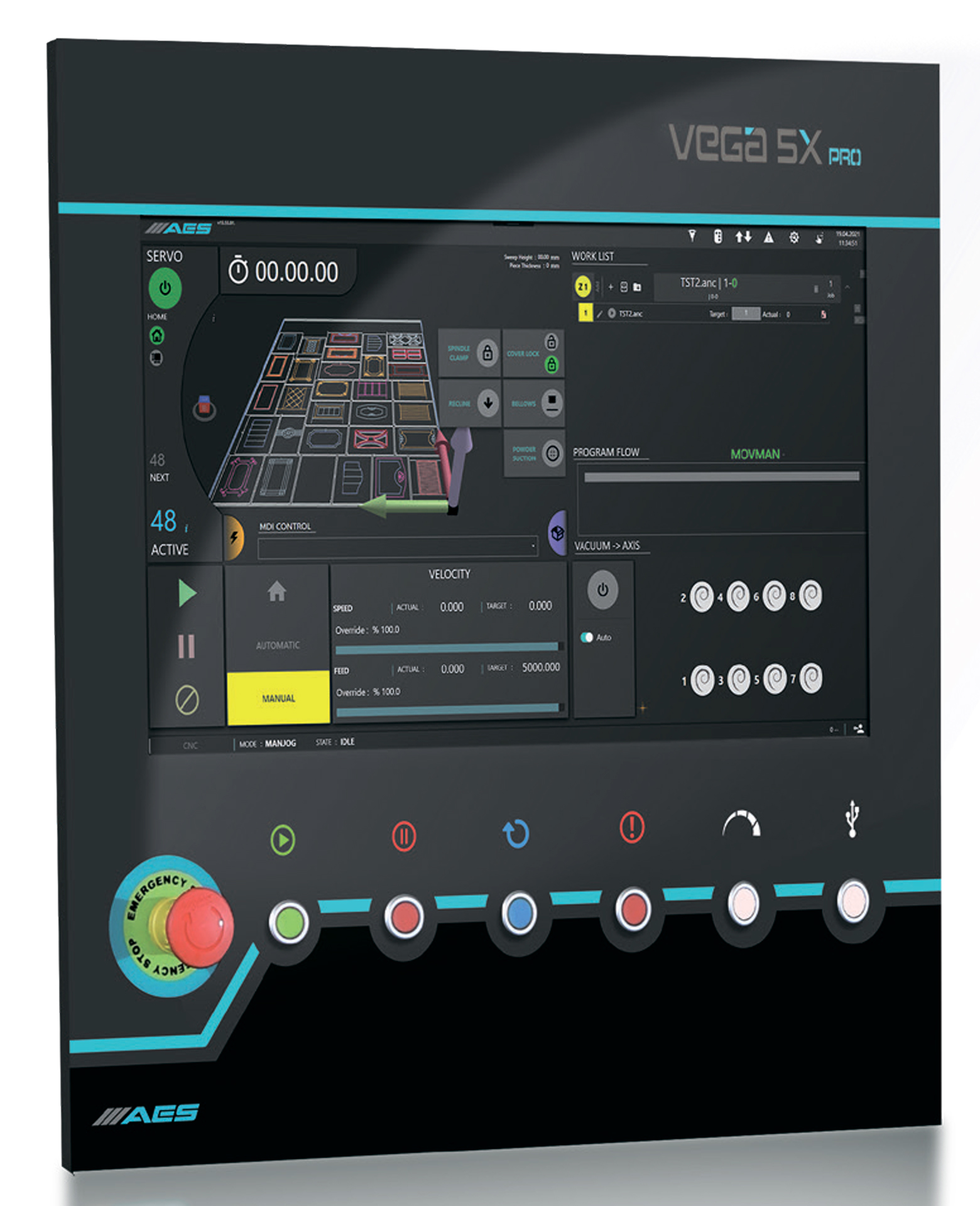

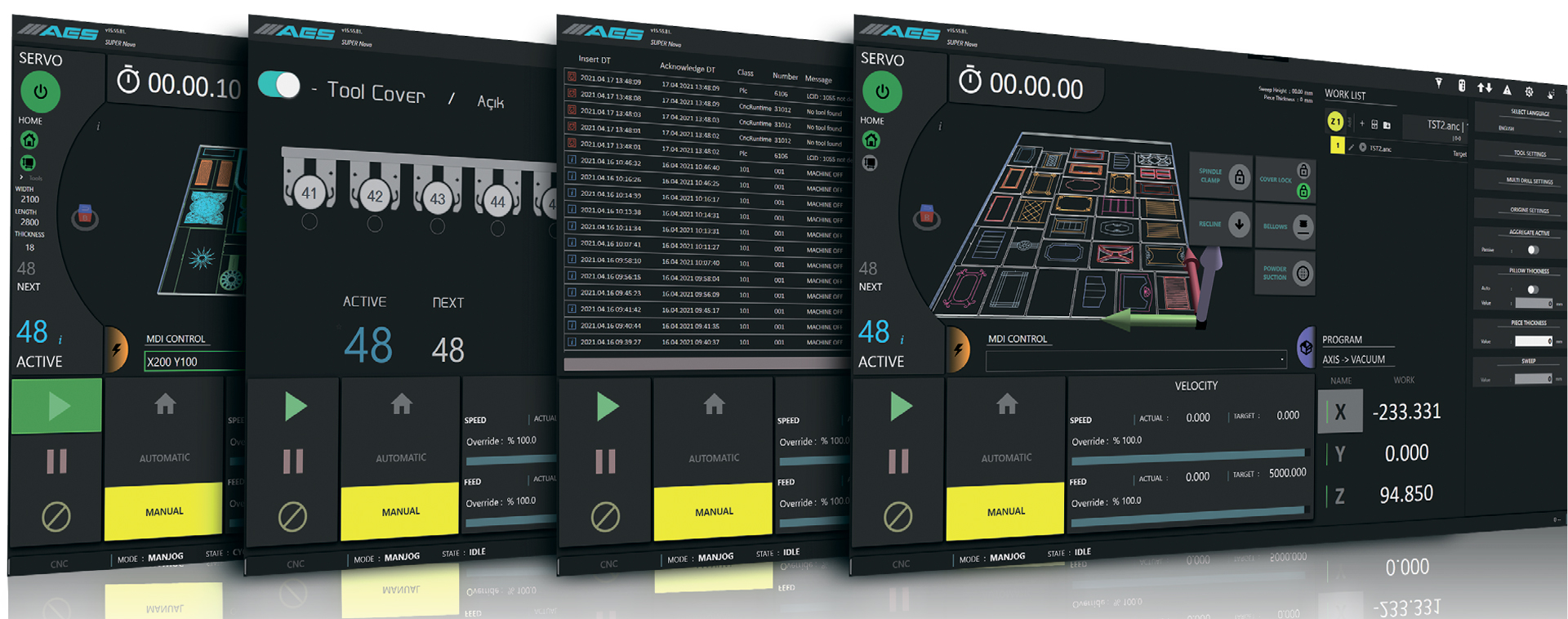

Система ЧПУ и управления

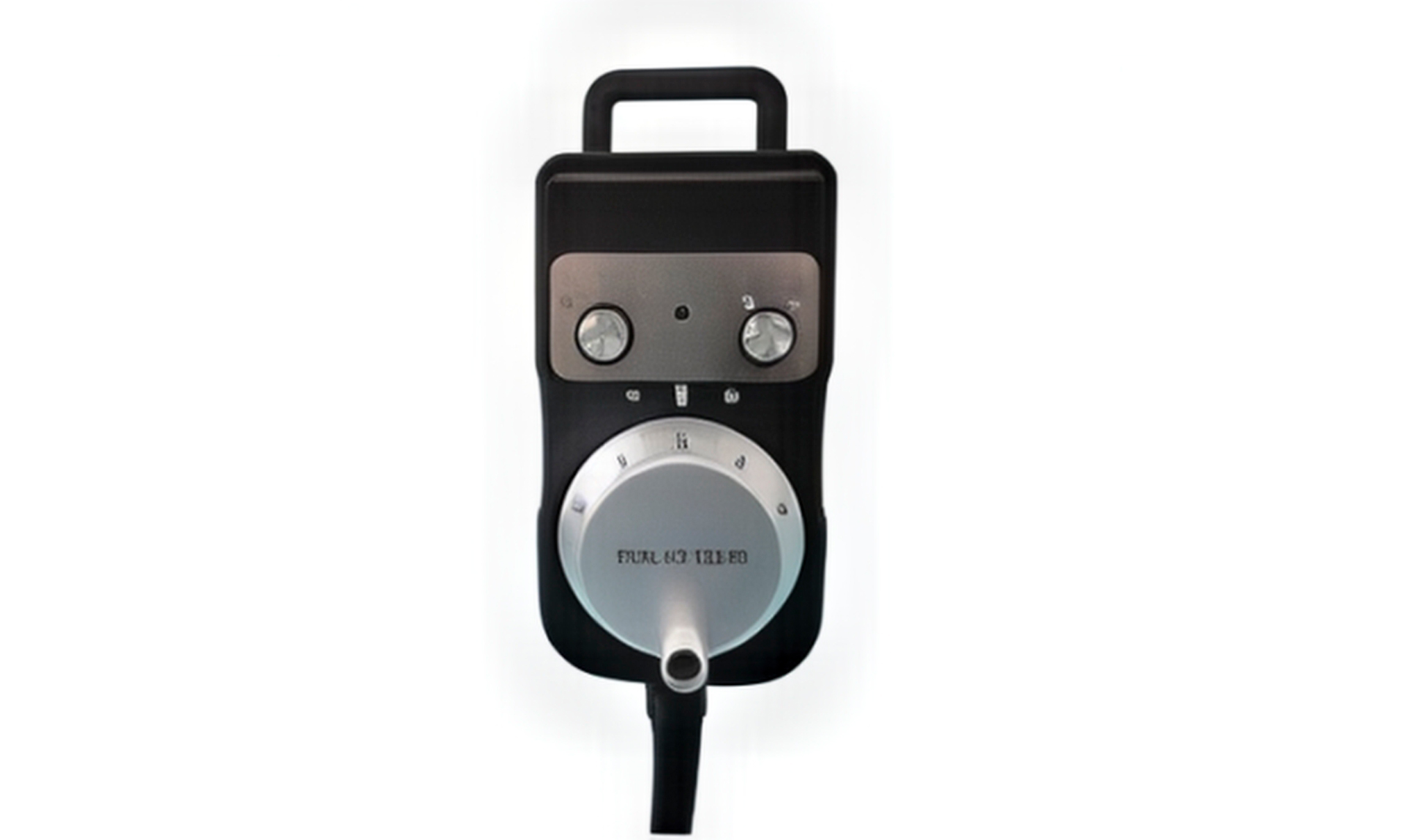

Система ЧПУ и управления оснащена контроллером OSAI на базе Windows с 21,5-дюймовым LCD-монитором, слотами Ethernet и USB, а также пультом управления. Поддержка G-кодов и интуитивный интерфейс позволяют создавать программы, моделировать обработку и подключаться удалённо. Программное обеспечение Alphacam Core + xPositional оптимизирует процессы обработки.

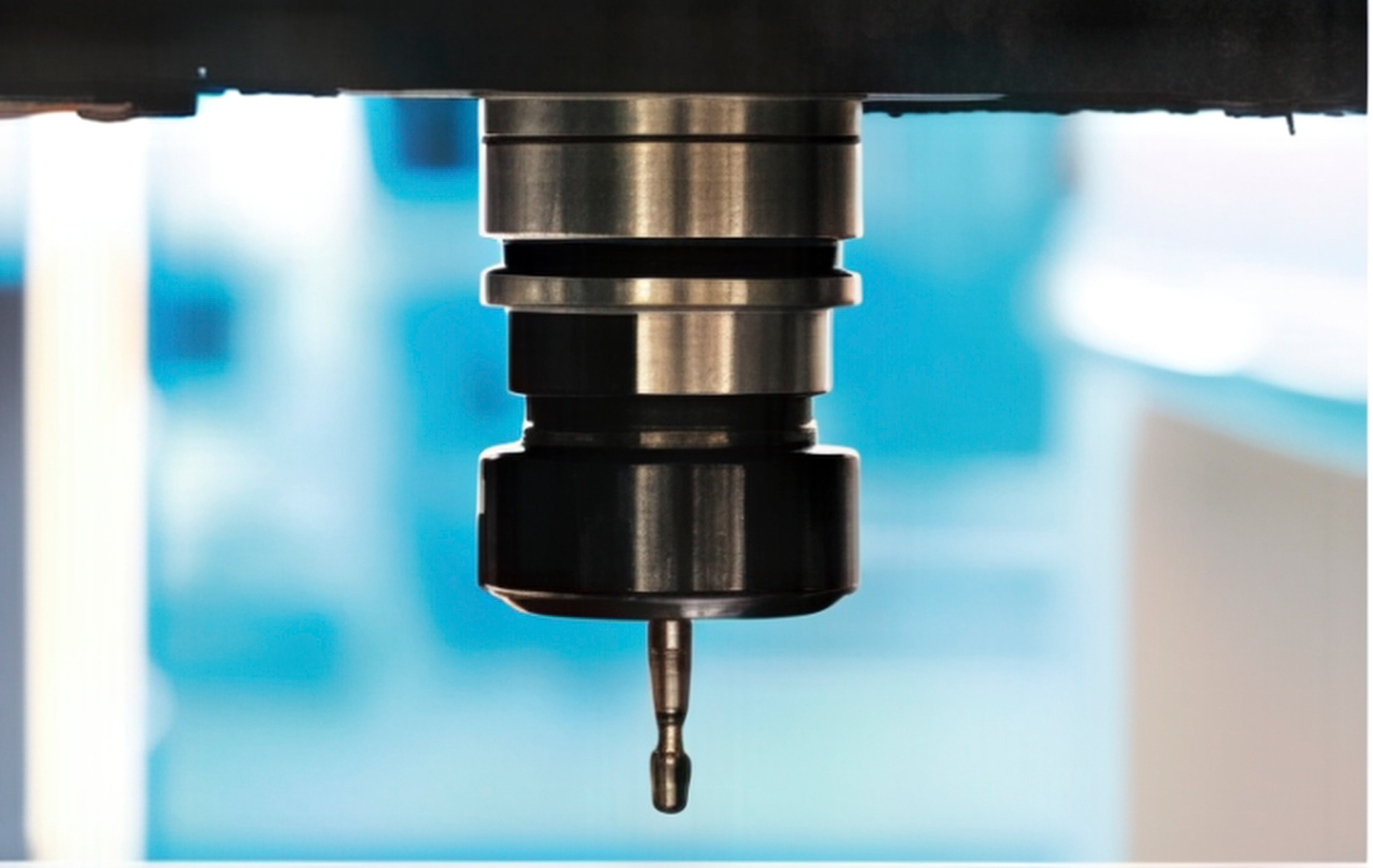

Двигатель шпинделя

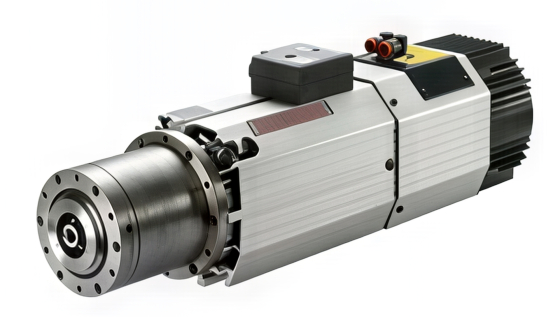

Двигатель шпинделя HITECO HSK F63 мощностью 9 кВт (S1) с воздушным охлаждением поддерживает четырёхосевую обработку. Скорость вращения 12,000–24,000 об/мин, пневматическая блокировка и керамическая защита обеспечивают надёжность и высокое качество обработки, особенно для дверных элементов.

Боковой фрезерный узел

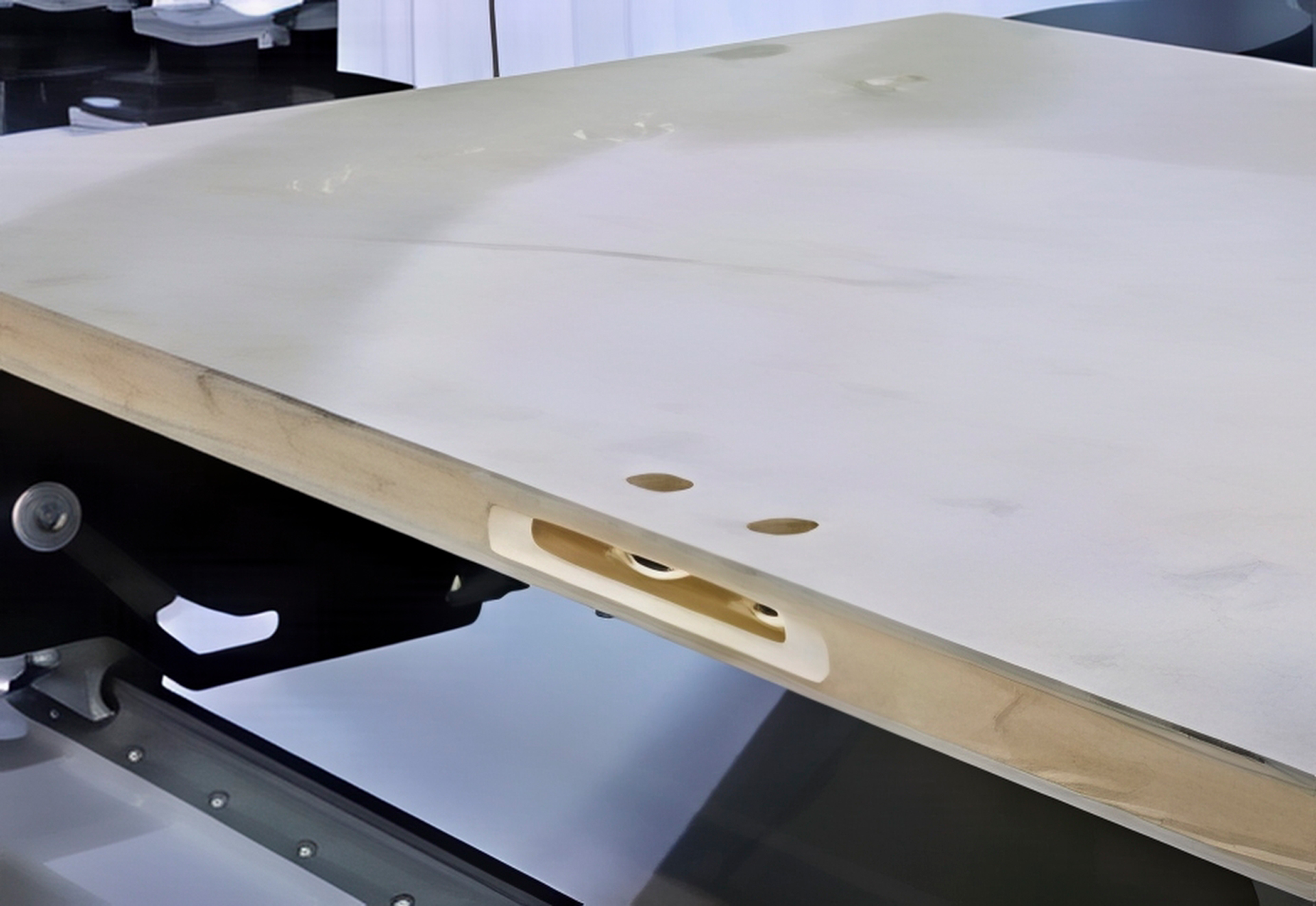

Боковой фрезерный узел мощностью 5,5 кВт предназначен для горизонтальной обработки, включая врезку замков и петель, обеспечивая высокую точность при выполнении специализированных задач в дверном производстве.

Блок смены инструмента

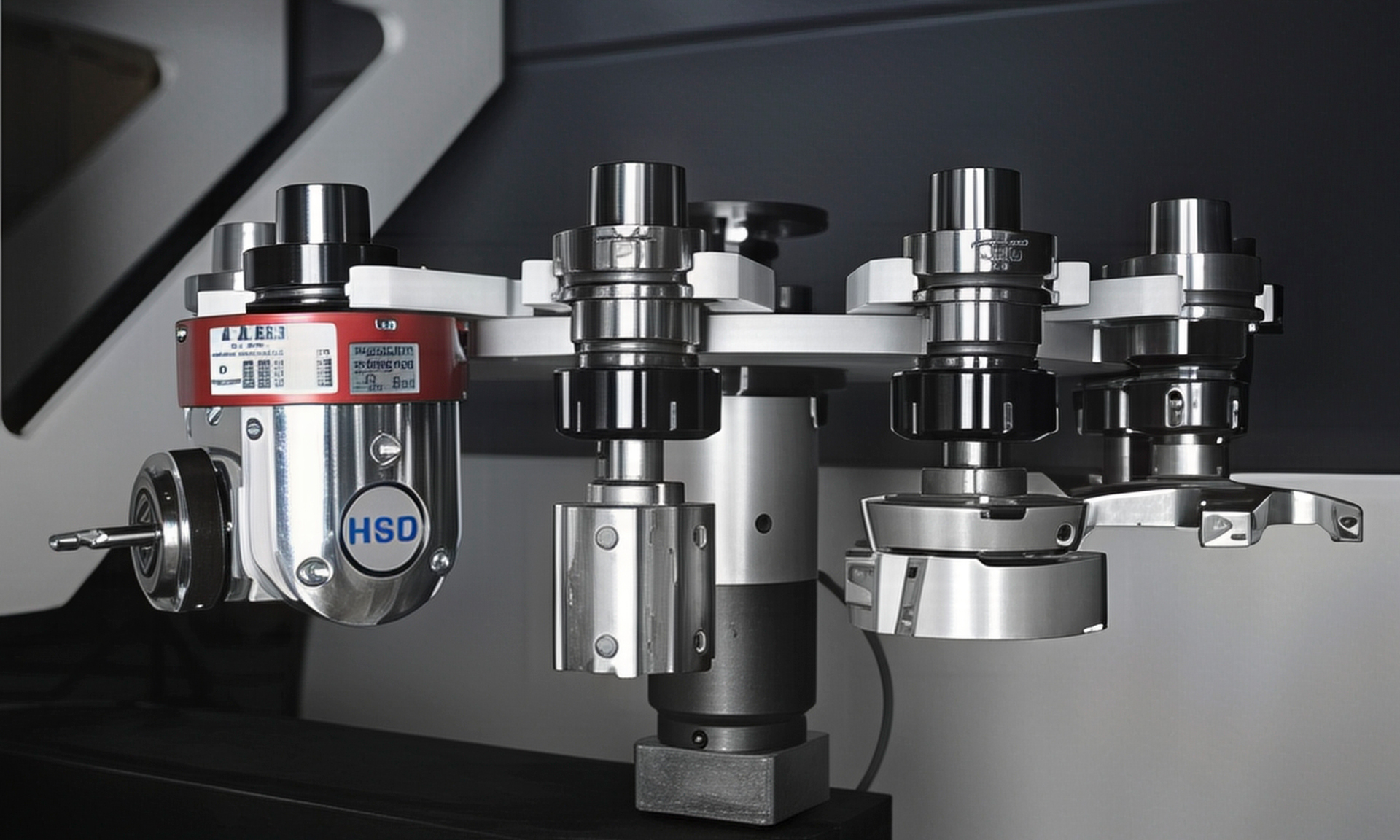

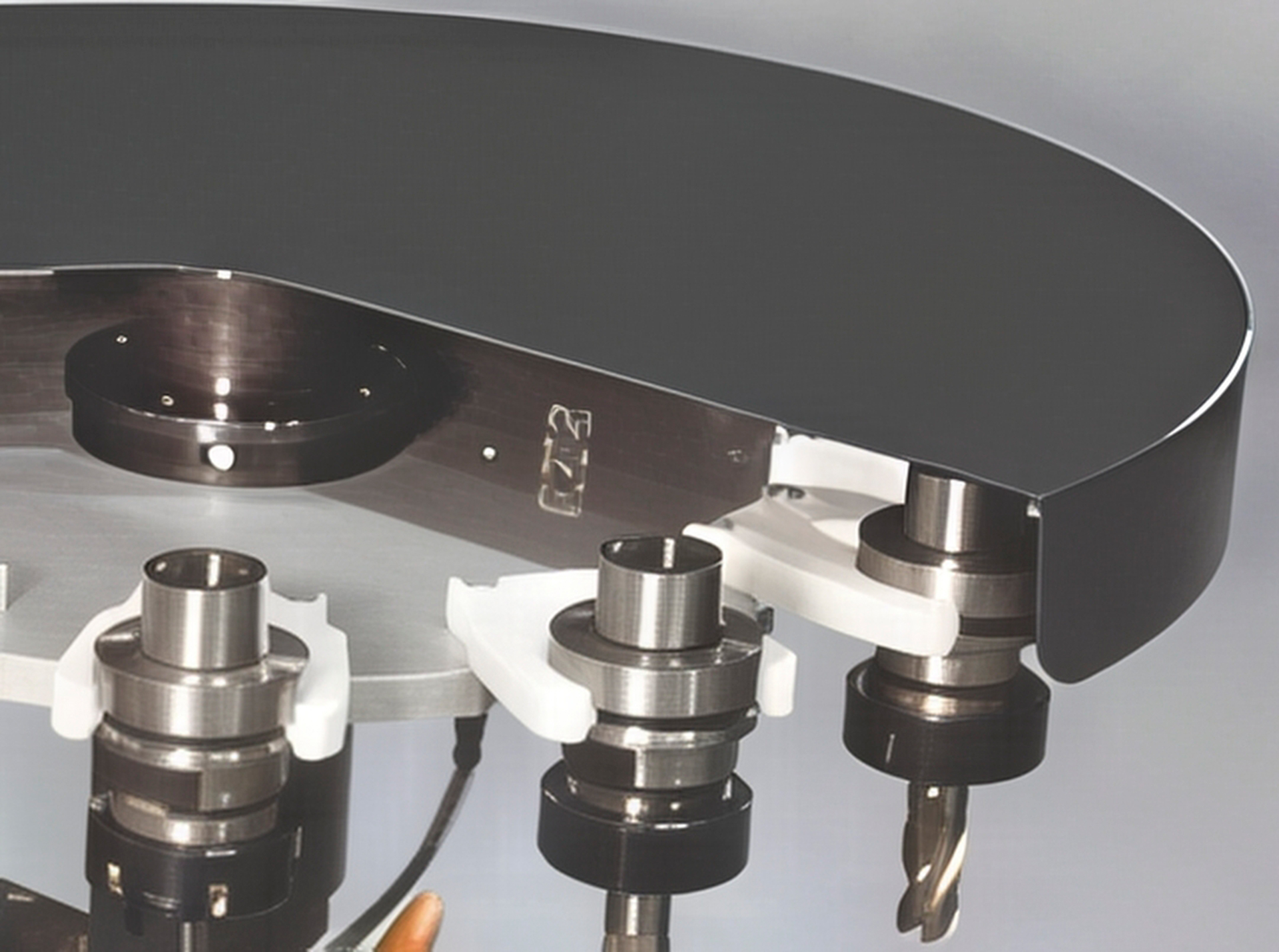

Блок смены инструмента включает поворотный магазин на 8 позиций, расположенный с правой стороны консоли, для быстрой смены инструмента. Поддерживает инструменты диаметром до 165 мм (вхолостую), длиной до 150 мм и весом до 7 кг. Датчики контроля состояния инструмента обеспечивают точность и производительность.

Вакуумный насос

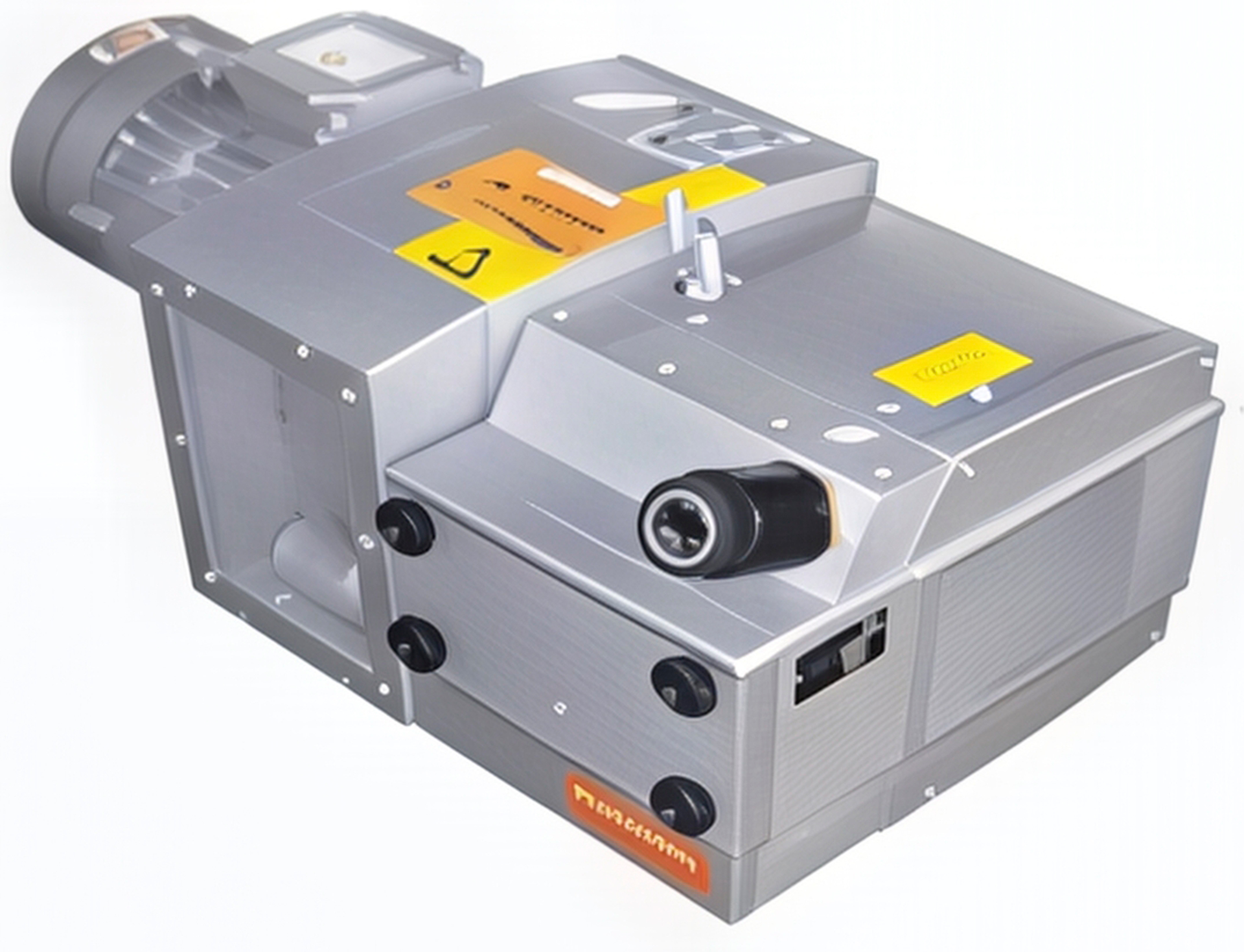

Вакуумный насос Eurovac сухого типа производительностью 100 м³/ч (4,8 л.с.) обеспечивает надёжную фиксацию заготовок при 100/200 мбар. Система воздушного охлаждения и низкие эксплуатационные расходы повышают эффективность.

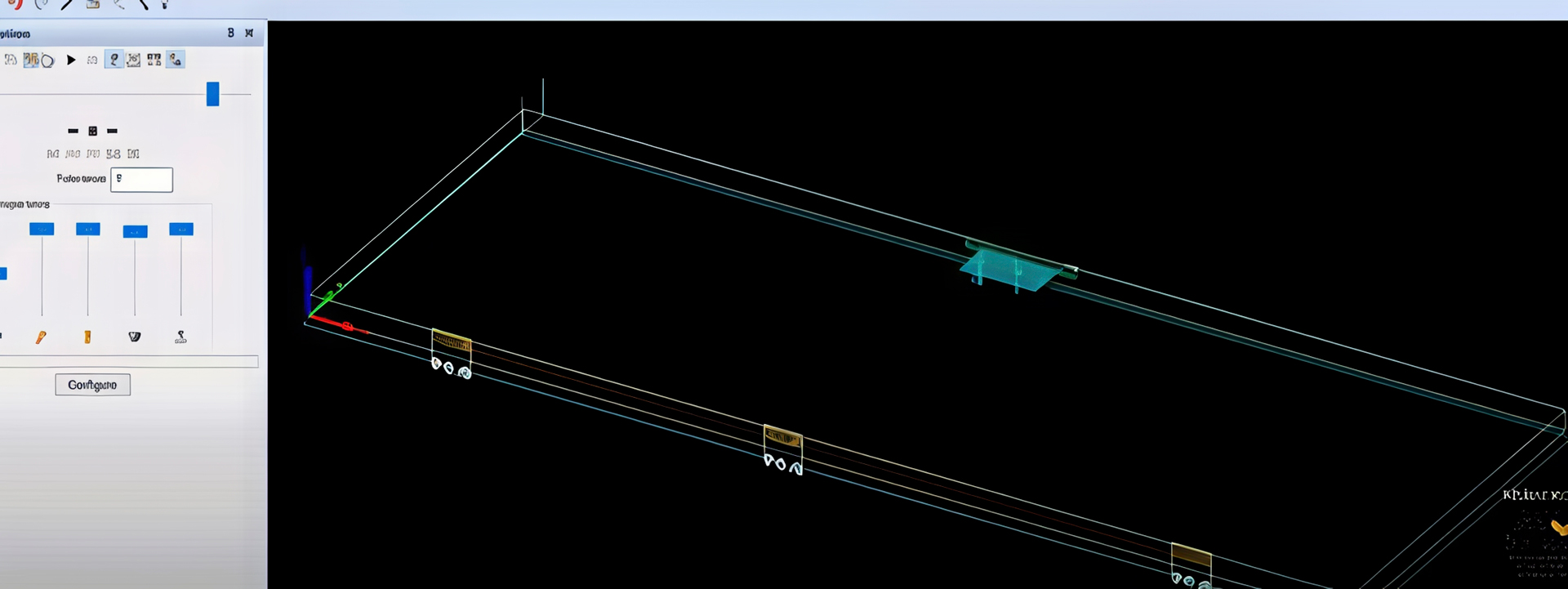

Программа оптимизации Alphacam Core + xPositional

Программа оптимизации Alphacam Core + xPositional поддерживает 2D/3D/4D-обработку, импорт CAD-файлов, создание параметрических эскизов и оптимизацию раскроя. Модуль xPositional обеспечивает точную обработку сложных деталей, включая поддержку сверлильного узла и бокового фрезерного узла.

Сверлильный узел

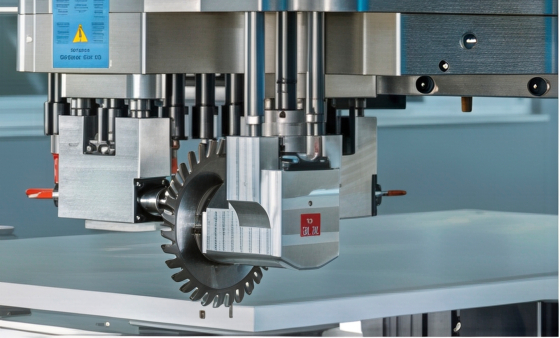

Сверлильный узел HSD включает 10 вертикальных шпинделей (7 по X, 3 по Y), 6 горизонтальных (3x2) и пильный диск (120 мм). Скорость сверления до 6,000 об/мин (вертикальное) и 4,740 об/мин (горизонтальное) с воздушным охлаждением обеспечивает высокую эффективность при обработке дверных и мебельных деталей.

Магазин для пильного диска

Магазин для пильного диска поддерживает диски диаметром до 120 мм. Датчики контроля состояния инструмента гарантируют точность обработки.

Упаковочная система для транспортировки

Упаковочная система обеспечивает безопасную транспортировку станка, упрощая процессы погрузки и выгрузки.

Требования к помещению и пылеудалению

Для работы станка требуется бетонный пол толщиной 200 мм (C20/25). Система пылеудаления (патрубок Ø250 мм) требует производительности 5,000 м³/ч. Пневмосистема: компрессор 240 н/л (14,5 м³/ч) при 7 бар. Электропитание: 380 В, 3 фазы, 50 Гц, 40 кВт.

Главные преимущества обрабатывающего центра с ЧПУ AES VEGA PRO EVO 1332

1. Четырёхосевая обработка – интерполяция по четвёртой оси позволяет выполнять сложные 3D- и 4D-операции, включая обработку дверных конструкций.
2. Высокая точность – шпиндель HITECO и боковой фрезерный узел обеспечивают превосходное качество обработки замков и петель.
3. Производительность – скорости до 70 м/мин по X/Y и 20 м/мин по Z сокращают время производственного цикла.
4. Автоматизация – системы OSAI и Alphacam упрощают программирование и управление процессами.
5. Надёжность – прочная станина и автоматическая смазка минимизируют износ.
6. Экономичность – оптимизация раскроя и низкие эксплуатационные расходы повышают рентабельность.

Станок сочетает передовые технологии и высокую производительность, что делает его оптимальным решением для дверной, мебельной и декоративной индустрии.

Обслуживание и сервисная поддержка

Фрезерный обрабатывающий центр с ЧПУ AES VEGA PRO EVO 1332 рассчитан на интенсивную эксплуатацию. Прочная станина и автоматическая смазка обеспечивают долговечность. Обслуживание включает проверку шпинделя, серводвигателей, бокового фрезерного узла и насоса. Производитель предоставляет монтаж, пусконаладку, обучение и техническую поддержку.

Экономическая эффективность и рентабельность

Покупка AES VEGA PRO EVO 1332 оптимизирует производство благодаря высокой скорости, автоматизации и точности. Программное обеспечение Alphacam Core + xPositional минимизирует отходы, а низкие эксплуатационные расходы ускоряют окупаемость.

Безопасность эксплуатации

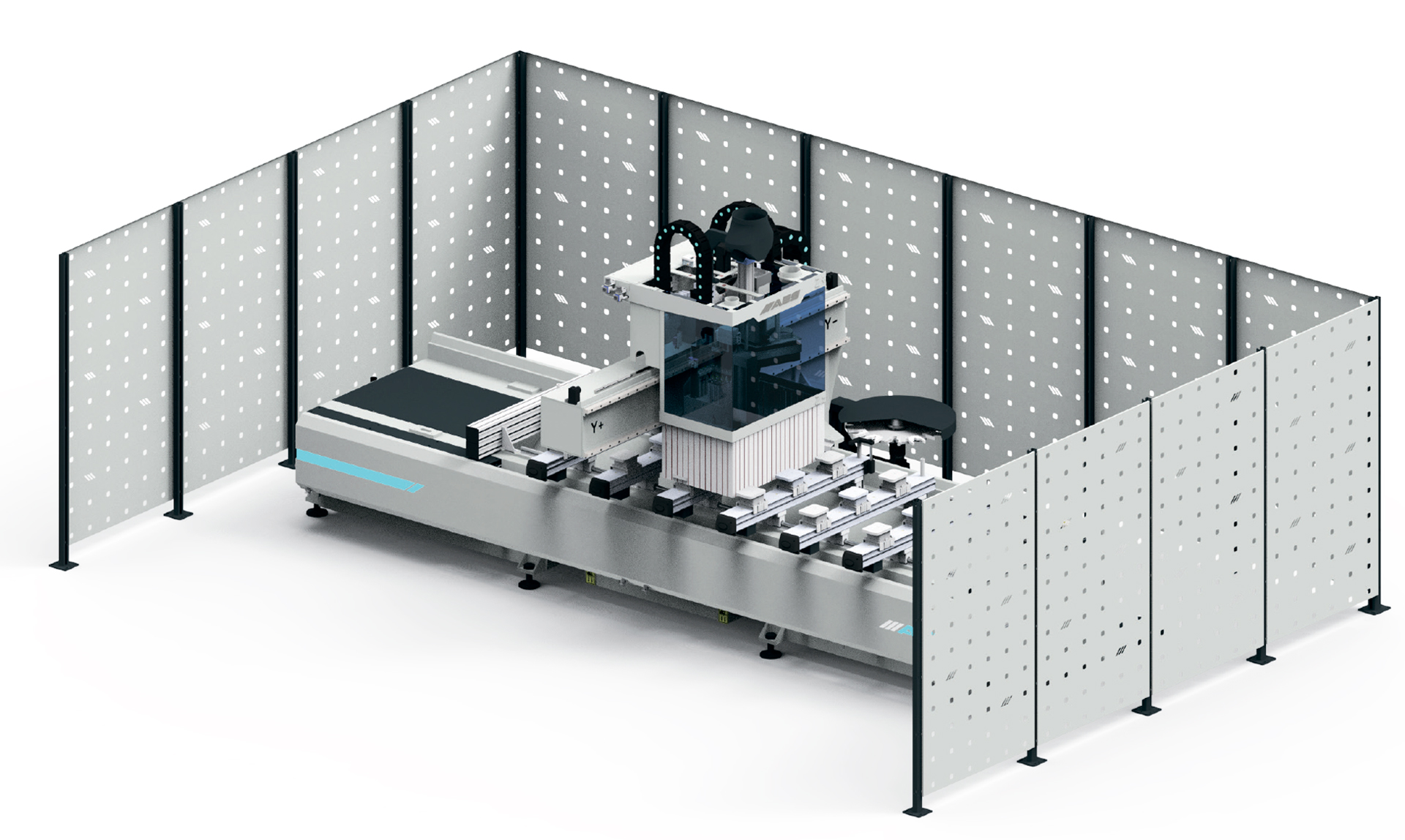

Фрезерный обрабатывающий центр с ЧПУ AES VEGA PRO EVO 1332 оснащён защитным световым барьером, аварийными кнопками и кожухами. Пневматическая блокировка инструмента и система пылеудаления обеспечивают безопасность оператора.

Дополнительные опции

OPA0704 Комплект для врезки, для дверей

Комплект для врезки OPA0704 предназначен для высокоточной обработки дверных элементов, включая врезку замков и петель. Включает специализированные фрезы и цанги для эффективной обработки:

• Special HM Helical Router: Ø16 мм, длина 205 мм, режущая длина 135 мм, для врезки замков (Lock Case LR).
• HM Helical Router (240105): Ø16 мм, длина 170 мм, режущая длина 75 мм, для врезки замков.
• Razor Router (39239): Ø50 мм, длина 125 мм, режущая длина 50 мм, Z1+1, для высокопроизводительной обработки.
• HM Helical Router (42278): Ø10 мм, длина 70 мм, режущая длина 25 мм, Z2, RR, для врезки петель.
• Цанга (37441): 10 x 40 мм, ER32, для надёжного крепления инструмента.
• Цанга (37445): 16 x 40 мм, ER32, для инструментов большего диаметра.

Комплект повышает точность и скорость обработки дверных конструкций, минимизируя ручной труд.

OPA0009 Alphacam Cabinet Door Manufacturing (CDM)

Программное обеспечение Alphacam Cabinet Door Manufacturing (CDM) представляет собой инновационное решение для производства панельных дверей, интегрированное с Alphacam на базе Windows. Основные возможности:

• Оптимизация производства дверей: Поддерживает параметрическое моделирование и автоматизацию для создания сложных дверных конструкций.
• Система ввода заказов: Обеспечивает управление заказами с функциями штрих-кодирования и маркировки деталей.
• Интеграция с Alphacam: Требуется модуль OPA077 (Alphacam Core – One Post) или более высокий уровень, а также при необходимости модуль xPositional.

Программа упрощает программирование и повышает эффективность производства дверных панелей.

Комплектация

• Шпиндель HITECO 9 кВт HSK F63 с воздушным охлаждением
• Боковой фрезерный узел 5,5 кВт
• Поворотный магазин на 8 инструментов
• Вакуумный насос Eurovac 100 м³/ч
• Шесть консолей Schmalz (4 с подъемником, 2 без) с 18 вакуумными присосками (12 шт. 140 x 115 x 50 мм, 6 шт. 125 x 75 x 50 мм)
• Сверлильный узел HSD (10 вертикальных, 6 горизонтальных, пила 120 мм)
• Программа Alphacam Core + xPositional
• Комплект держателей инструмента/цанг (ER40: Ø10, Ø12, Ø14, Ø16, Ø18, Ø20 мм)
• Макропрограмма AES Door для обработки дверных элементов
• Пульт управления (7 языков, включая русский)
• Защитный световой барьер
• Упаковочная система для транспортировки
