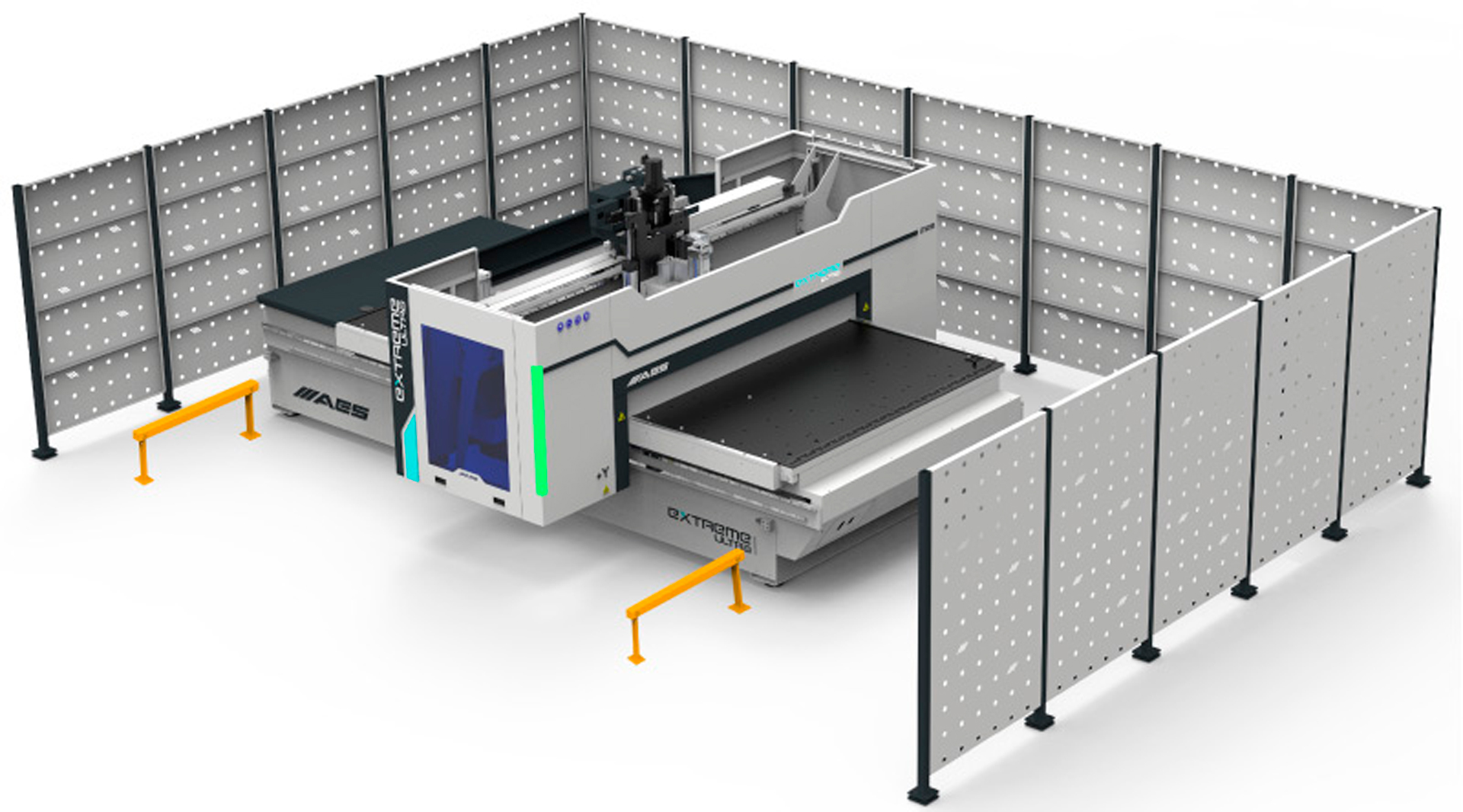

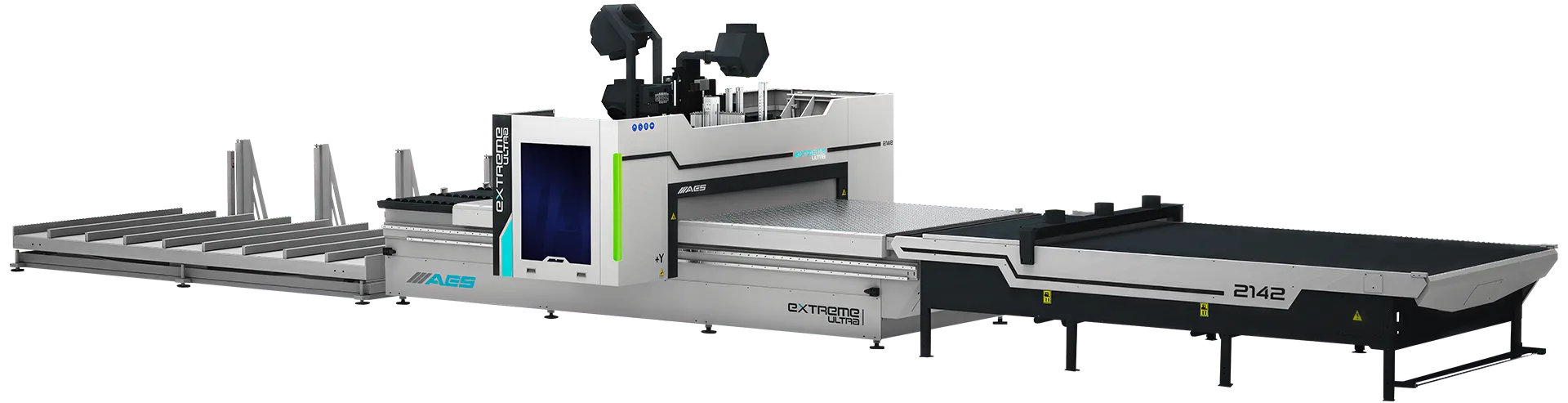

Обрабатывающий Центр с ЧПУ AES EXTREME ULTRA LINE 2136

Назначение и область применения

Обрабатывающий Центр с ЧПУ AES EXTREME ULTRA LINE 2136 – это высокопроизводительный фрезерный центр для обработки древесных материалов, пластиков, алюминия и схожих по свойствам материалов. Станок предназначен для фрезерования и сверления лицевой поверхности деталей, обеспечивая высокую скорость и точность благодаря прочной конструкции станины и широкому выбору дополнительного оборудования. Система автоматической загрузки/выгрузки значительно увеличивает производительность в условиях поточного производства. Подходит для мебельного производства, изготовления композитных материалов и других отраслей.

Технические характеристики обрабатывающего центра

Детальное описание узлов обрабатывающего центра

Конструкция станины

Конструкция станины обеспечивает высокую жесткость и точность. Сварная станина из высокопрочной стали проходит процедуру снятия внутренних напряжений и механическую обработку на металлообрабатывающем центре с ЧПУ за одну базировку. Лазерные и сенсорные стенды гарантируют точность и линейность всех поверхностей для установки рабочего стола и рабочих групп.

Рабочий стол

Рабочий стол изготовлен из алюминия. Матричный стол разделен на равные блоки с восемью вакуумными зонами, обеспечивающими надежный захват. Нулевые упоры по осям X и Y, управляемые через ЧПУ, позволяют выполнять базирование с высокой точностью. Вакуумные площади могут быть увеличены по запросу.

Перемещение по осям

Перемещение по осям осуществляется с использованием реечных передач Gudel (Германия) и призматических направляющих THK (Япония). Бесщеточные серводвигатели Yaskawa (Япония) обеспечивают скорости до 80 м/мин по осям X/Y и 20 м/мин по оси Z, гарантируя точное позиционирование и высокую производительность.

Централизованная система смазки

Централизованная система смазки продлевает срок службы узлов. Система обеспечивает автоматическую смазку 21 точки, снижая износ и затраты на обслуживание. Управление осуществляется через блок ЧПУ, с возможностью принудительной ручной смазки.

Автоматическая система измерения и привязки инструмента

Автоматическая система измерения и привязки инструмента позволяет измерять и записывать параметры инструментов (до 90 мм в диаметре) через блок управления, обеспечивая точность и удобство настройки.

Система ЧПУ и управления

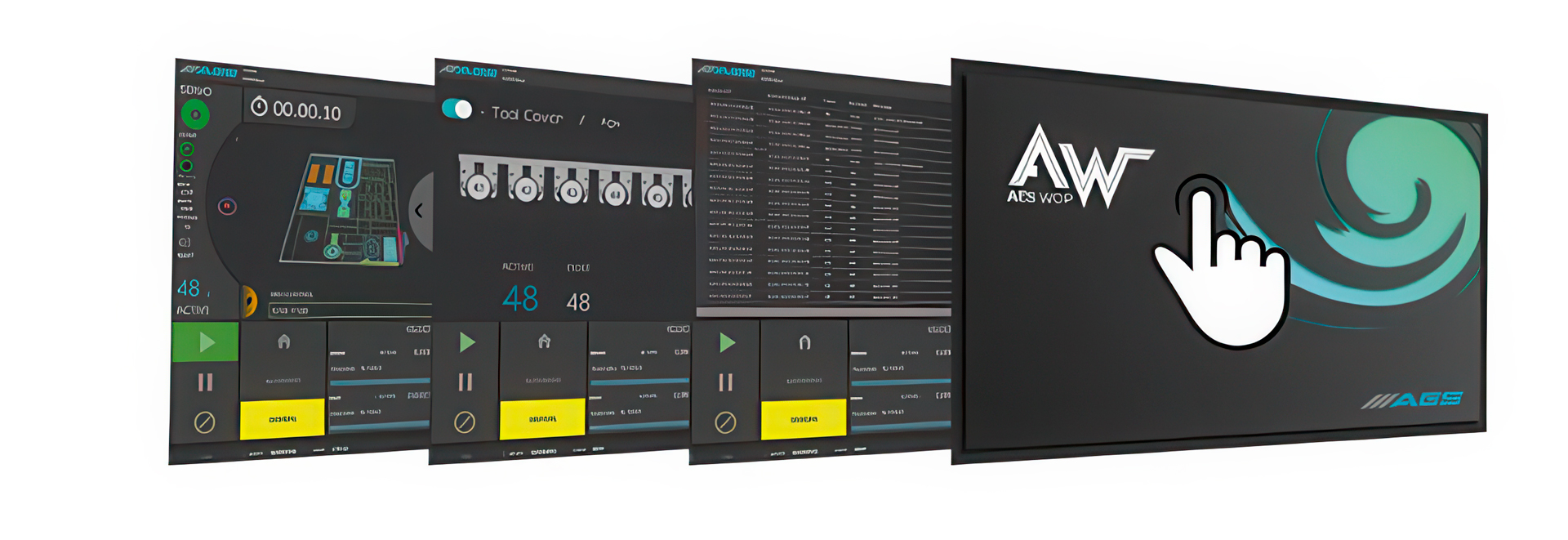

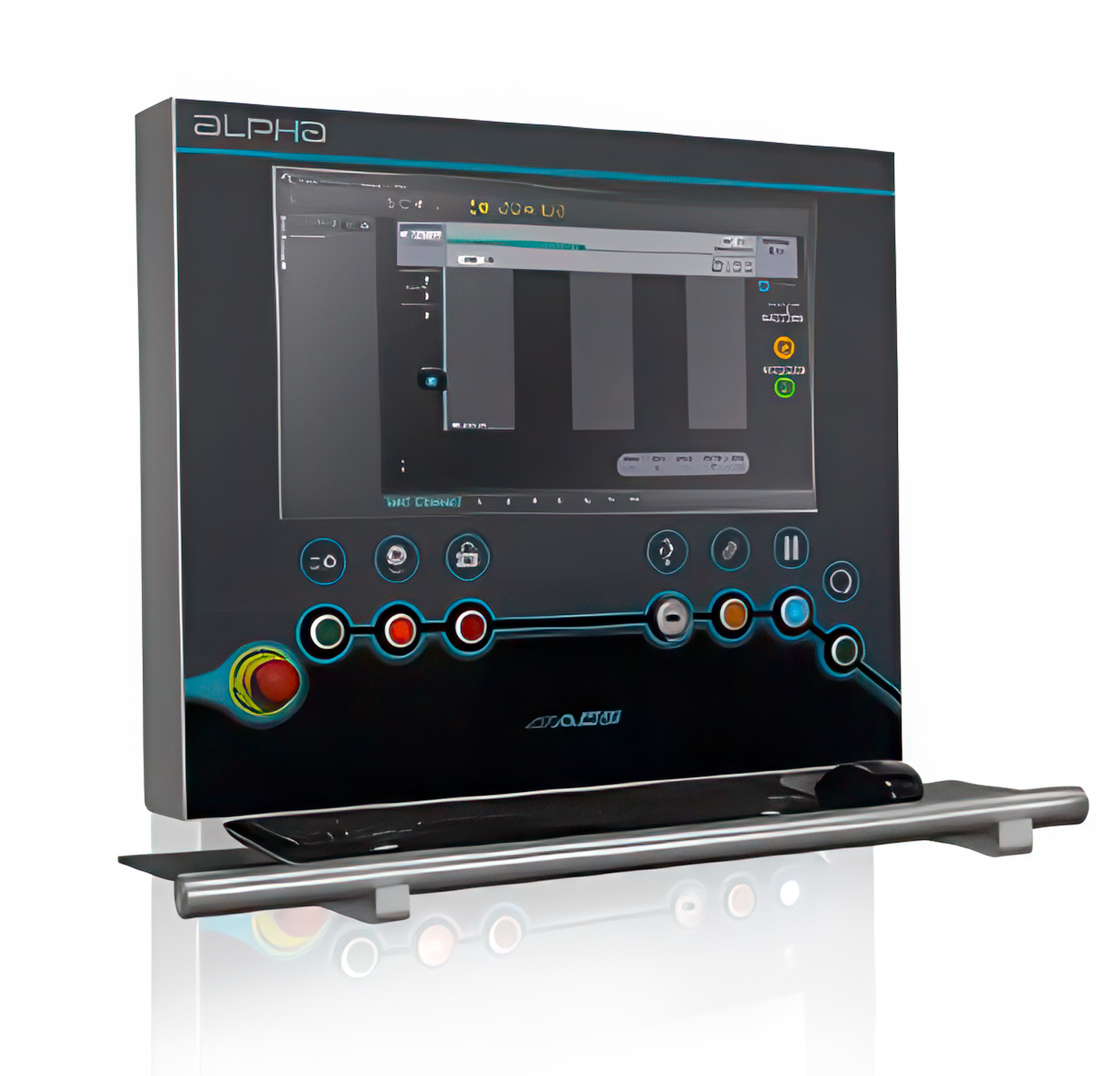

Система ЧПУ и управления включает промышленный контроллер ISAC и компьютер с Windows. 21,5-дюймовый LCD-монитор, Ethernet и USB слоты, а также пульт дистанционного управления обеспечивают удобство. Интерфейс поддерживает G-коды, создание рабочих программ, симуляцию обработки и удаленное подключение для круглосуточной поддержки.

Двигатель шпинделя

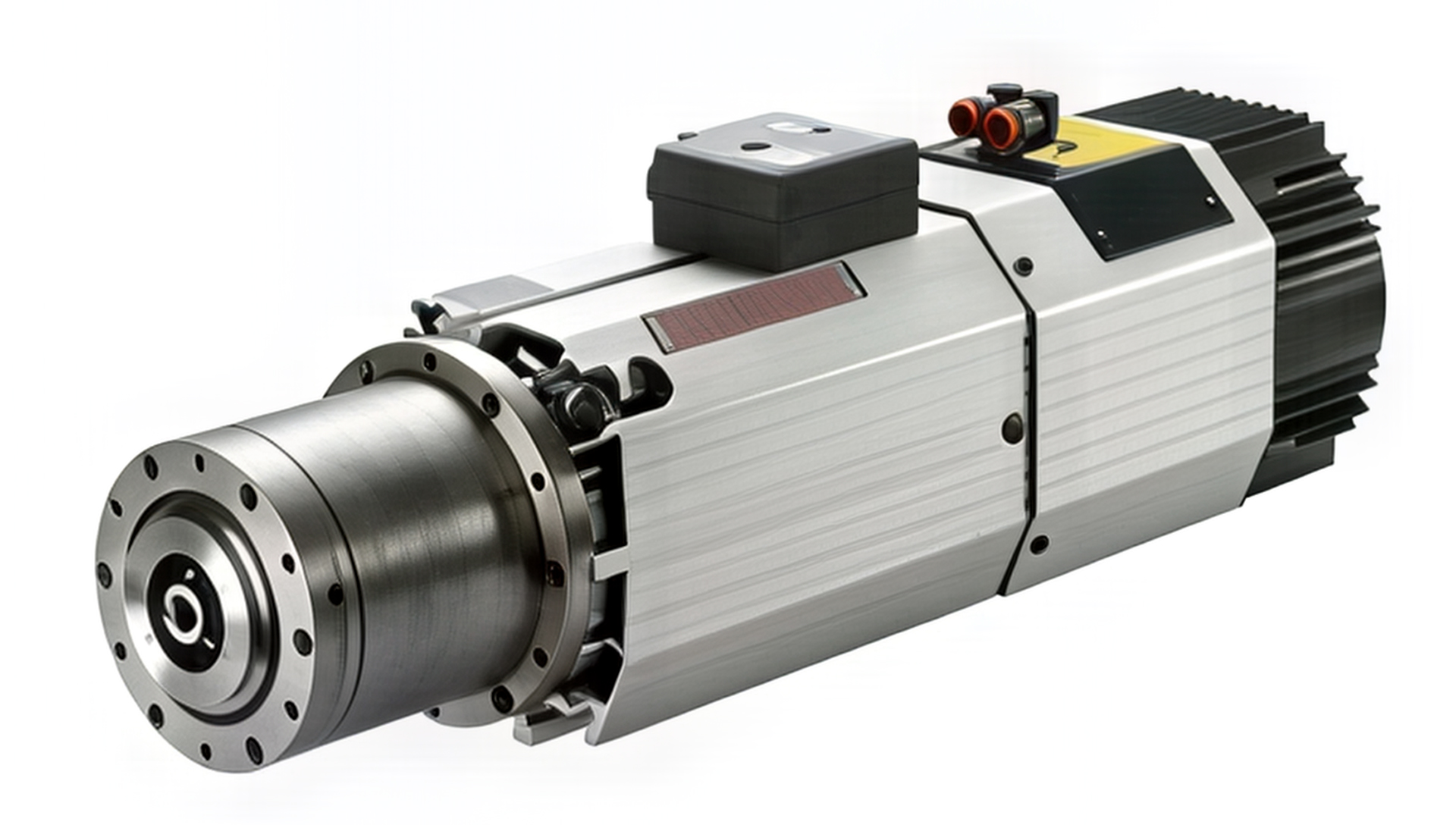

Двигатель шпинделя HSD мощностью 9 кВт (S1) / 12 кВт (S6) с креплением HSK F63 поддерживает 3D-обработку. Скорость вращения от 12 000 до 24 000 об/мин, пневматическая блокировка инструмента, керамическая защита и воздушное охлаждение обеспечивают надежность и точность.

Блок револьверной смены инструмента

Блок револьверной смены инструмента на 8 позиций, расположенный на правой стороне портала, поддерживает инструменты диаметром до 165 мм (в режиме ожидания) и весом до 7 кг. Высококачественные держатели обеспечивают быструю и точную смену инструмента.

Вакуумный насос

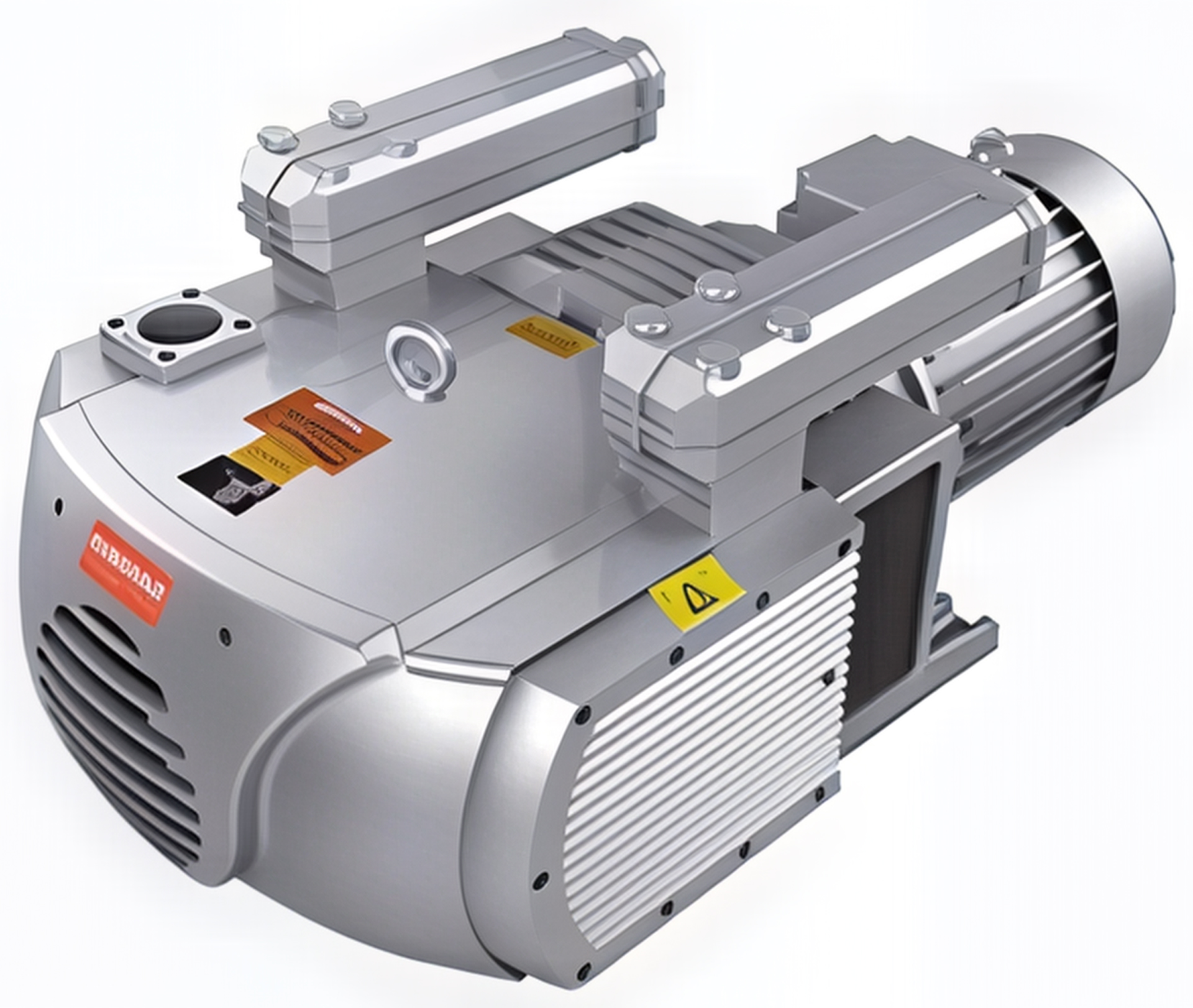

Вакуумный насос Eurovac сухого типа (250 м³/ч, 8,9 л.с.) обеспечивает надежный захват при низких затратах на обслуживание. Работает при 100/200 мбар и частоте 50-60 Гц с воздушным охлаждением.

Программа оптимизации Alphacam Core + xNesting

Программа оптимизации Alphacam Core + xNesting минимизирует отходы, оптимизируя раскрой с минимальным интервалом между деталями. Поддерживает G-коды, создание библиотек, маркировку деталей и интеграцию с CAD/CAM, повышая эффективность и гибкость.

Подъемный стол

Подъемный стол позволяет автоматически загружать машину для массового производства. Система с высотой загрузки до 500 мм (расширяемой до 575 мм) и грузоподъемностью до 4,5 тонн минимизирует вмешательство оператора. Зазоры подъемника подходят для вилочных погрузчиков.

Загрузочное устройство

Загрузочное устройство автоматически переносит плиты толщиной 10–30 мм и шириной до 2100 мм из подъемника в рабочую зону. Оснащено 5 вакуумными захватами с грузоподъемностью до 200 кг.

Разгрузочное устройство с очисткой

Разгрузочное устройство с очисткой разгружает рабочий стол и очищает детали толщиной 8–60 мм и весом до 375 кг. Интегрируется с загрузочным устройством для одновременной загрузки и выгрузки, повышая производительность.

Конвейерное устройство

Конвейерное устройство доставляет обработанные детали размером до 2100x3700 мм к оператору. Оснащено системой пылеудаления (3xØ150 мм и Ø110 мм) и датчиком для последовательной разгрузки.

Устройство для маркировки

Устройство для маркировки на конвейере проецирует раскладку деталей с информацией (размер, наименование, код). Поддерживает автоматическую и ручную печать этикеток, интегрируясь в производственный процесс.

Сверлильный узел

Сверлильный узел с 10 вертикальными сверлами (7 вдоль оси X, 3 вдоль оси Y, межосевое расстояние 32 мм) и скоростью до 6 000 об/мин обеспечивает быстрое и качественное сверление с воздушным охлаждением.

Упаковочная система для транспортировки

Упаковочная система представляет собой транспортную платформу для безопасной погрузки и выгрузки станка, обеспечивая удобство транспортировки до производственной площадки.

Требования к помещению и пылеудалению

Для работы станка требуется бетонный пол толщиной не менее 200 мм по стандарту C20/25 (DIN 206-1). Система пылеудаления с патрубками Ø250 мм, Ø110 мм и 3xØ150 мм требует производительности 10 000 м³/ч. Для пневматической системы необходим компрессор с производительностью 240 н/л (14,5 м³/ч) и давлением 7 бар.

Главные преимущества обрабатывающего центра с ЧПУ AES EXTREME ULTRA LINE 2136

1. Высокая автоматизация – ЧПУ ISAC и Alphacam Core + xNesting минимизируют вмешательство оператора.
2. Универсальность – обработка древесины, пластиков, алюминия и композитов.
3. Точность – серводвигатели Yaskawa и направляющие THK обеспечивают идеальную обработку.
4. Производительность – высокая скорость (80 м/мин) и шпиндель 12 кВт ускоряют обработку.
5. Экономия – xNesting сокращает отходы, оптимизируя раскрой.
6. Надежность – стальная станина и централизованная смазка гарантируют долговечность.

Обрабатывающий центр сочетает автоматизацию, точность и универсальность, делая его идеальным для мебельной и строительной индустрии.

Обслуживание и сервисная поддержка

Обрабатывающий Центр с ЧПУ AES EXTREME ULTRA LINE 2136 рассчитан на интенсивную эксплуатацию. Централизованная смазка и стальная станина минимизируют износ. Обслуживание включает проверку серводвигателей, шпинделя и вакуумного насоса. Компания «Интервесп» предлагает монтаж, пуско-наладку и обучение (5 дней включено). Решение купить станок обеспечивает оперативный сервис, поставку запчастей и обновление ПО, минимизируя простои.

Экономическая эффективность и рентабельность

Покупка Обрабатывающего Центра с ЧПУ AES EXTREME ULTRA LINE 2136 повышает эффективность производства. Alphacam Core + xNesting сокращает отходы, а высокая скорость и точность минимизируют брак. Цена станка окупается благодаря оптимизации ресурсов и производительности.

Безопасность эксплуатации

Обрабатывающий Центр с ЧПУ AES EXTREME ULTRA LINE 2136 оснащен системами безопасности: защитный световой барьер, аварийные кнопки, защитные кожухи и автоматическая блокировка инструмента предотвращают риски, обеспечивая безопасную работу оператора.

Комплектация

• Фрезерный шпиндель 9/12 кВт HSK F63 с сервоприводом
• Револьверный магазин на 8 инструментов
• Вакуумный насос Eurovac 250 м³/ч
• Восемь вакуумных зон
• Сверлильный узел с 10 вертикальными сверлами
• Программа оптимизации Alphacam Core + xNesting
• Набор держателей инструмента/цанг (8 шт.)
• Подъемный стол (500 мм, до 4,5 тонн)
• Загрузочное устройство (2100 мм, до 200 кг)
• Разгрузочное устройство с очисткой (8–60 мм, до 375 кг)
• Конвейерное устройство (2100x3700 мм)
• Устройство для маркировки (ручное/автоматическое)
• Пульт дистанционного управления
• Система ЧПУ ISAC с английским/русским интерфейсом
• Защитный световой барьер
