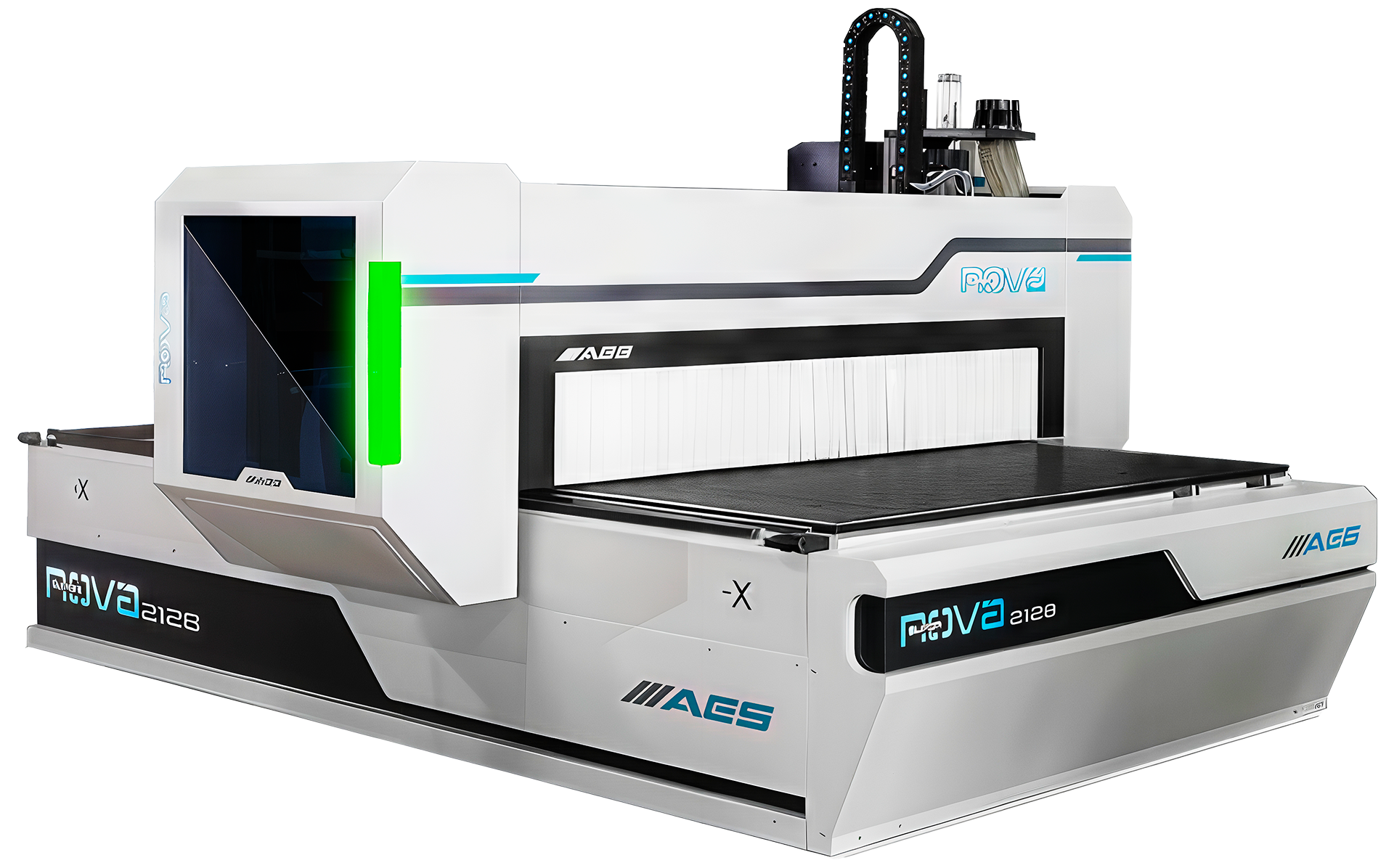

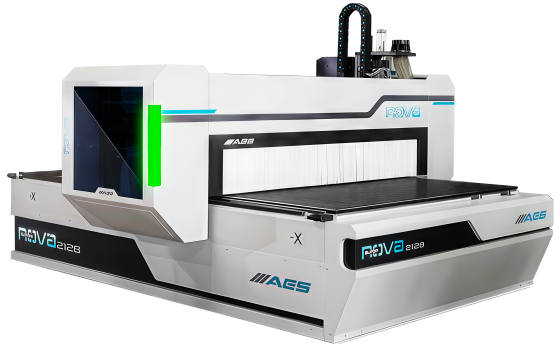

Обрабатывающий центр с ЧПУ AES SUPER NOVA 1325
- Мощность энергопотребления станка 30
- Бренд AES
- Бренд двигателя AES
- Производительность вакуумного насоса 250 Все характеристики
Срок договора: 36 мес.
- Пуско-наладка под ключ
- Гарантия 12 месяцев
- Наличие на складе

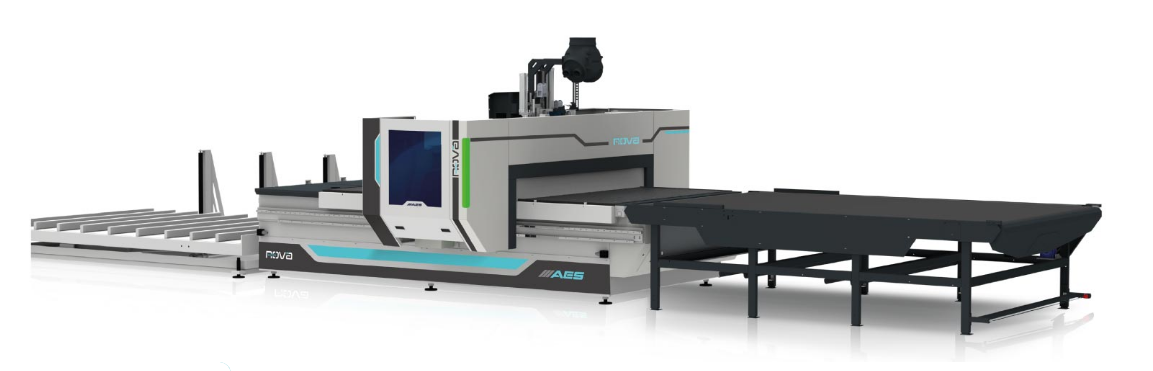

SUPER NOVA 1325 — это высокопроизводительный обрабатывающий центр с ЧПУ, предназначенный для фрезерования, сверления и раскроя древесных плит, пластика, алюминия и композитов. Станок оптимален для массового производства мебели и корпусных изделий.
Технические характеристики SUPER NOVA 1325
| Параметр | Значение |
|---|---|
| Рабочая зона (X × Y) | 1300 × 2500 мм |
| Ход по оси Z | 200 мм |
| Тип рабочего стола | HPL, матричный, с 6 вакуумными зонами |
| Скорость перемещения X/Y | до 70 м/мин |
| Скорость перемещения Z | до 20 м/мин |
| Направляющие | Призматические, THK (Япония) |
| Сервоприводы | Yaskawa (Япония) |
| Шпиндель | ISO 30 AES, 9 кВт, до 24 000 об/мин |
| Тип охлаждения шпинделя | Воздушное |
| Магазин инструмента | Линейный, 8 позиций, макс. Ø 165 мм |
| Сверлильный узел | 9 вертикальных шпинделей, 6000 об/мин |

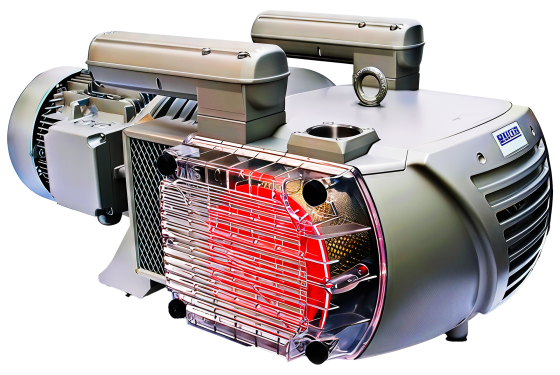

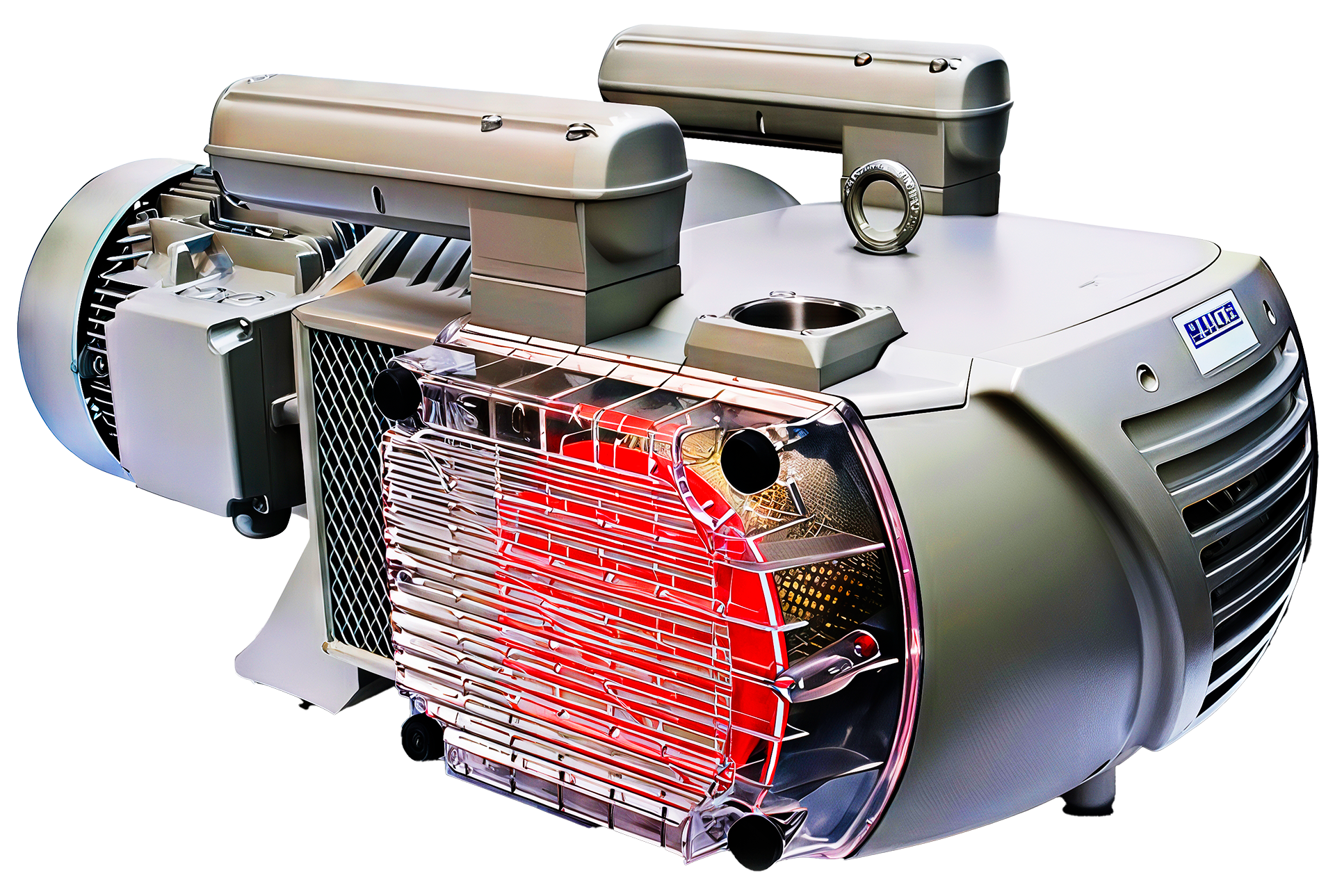

| Вакуумный насос | Eurovac, 250 м³/ч, сухого типа |
| Система ЧПУ | ISAC + ПК (Windows), интерфейс Nova HMI |
| Программное обеспечение | Alphacam Essential + Nesting |
| Централизованная смазка | 13 точек подачи |
| Установленная мощность | 30 кВт |
| Питание | 380 В, 3 фазы, 50/60 Гц |
| Требования к воздуху | 7 бар, 14,5 м³/ч |
| Диаметр патрубка аспирации | 150 мм |
| Производительность аспирации | 5000 м³/ч |
| Вес станка | ~3750 кг |
Конструкция станка:
Жесткая сварная станина с ЧПУ-обработкой за одну установку обеспечивает идеальную геометрию и устойчивость. Все перемещения выполнены по направляющим THK (Япония) с приводами Yaskawa и реечными передачами Gudel (Германия).

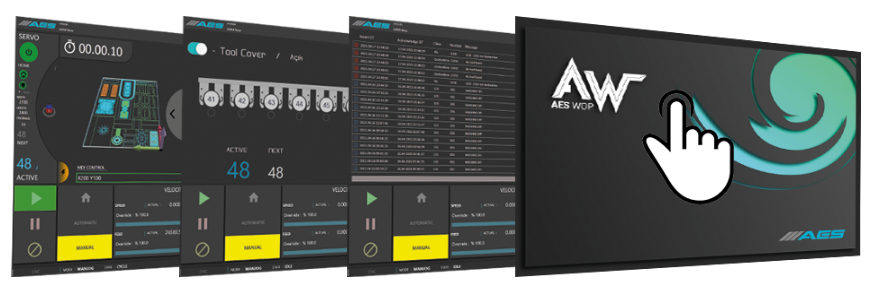

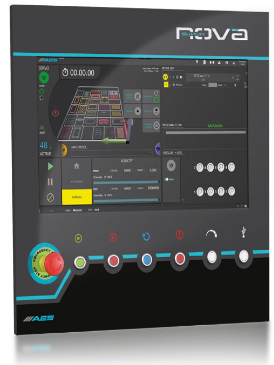

Система ЧПУ:
- Контроллер ISAC + ПК на Windows
- 19.5" LCD монитор
- Управление по G-коду
- Симуляция, редактирование, удалённый доступ

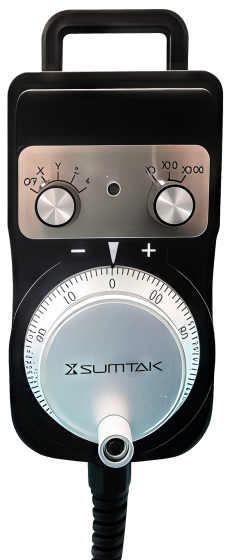

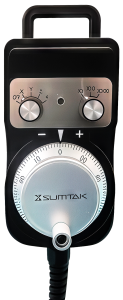

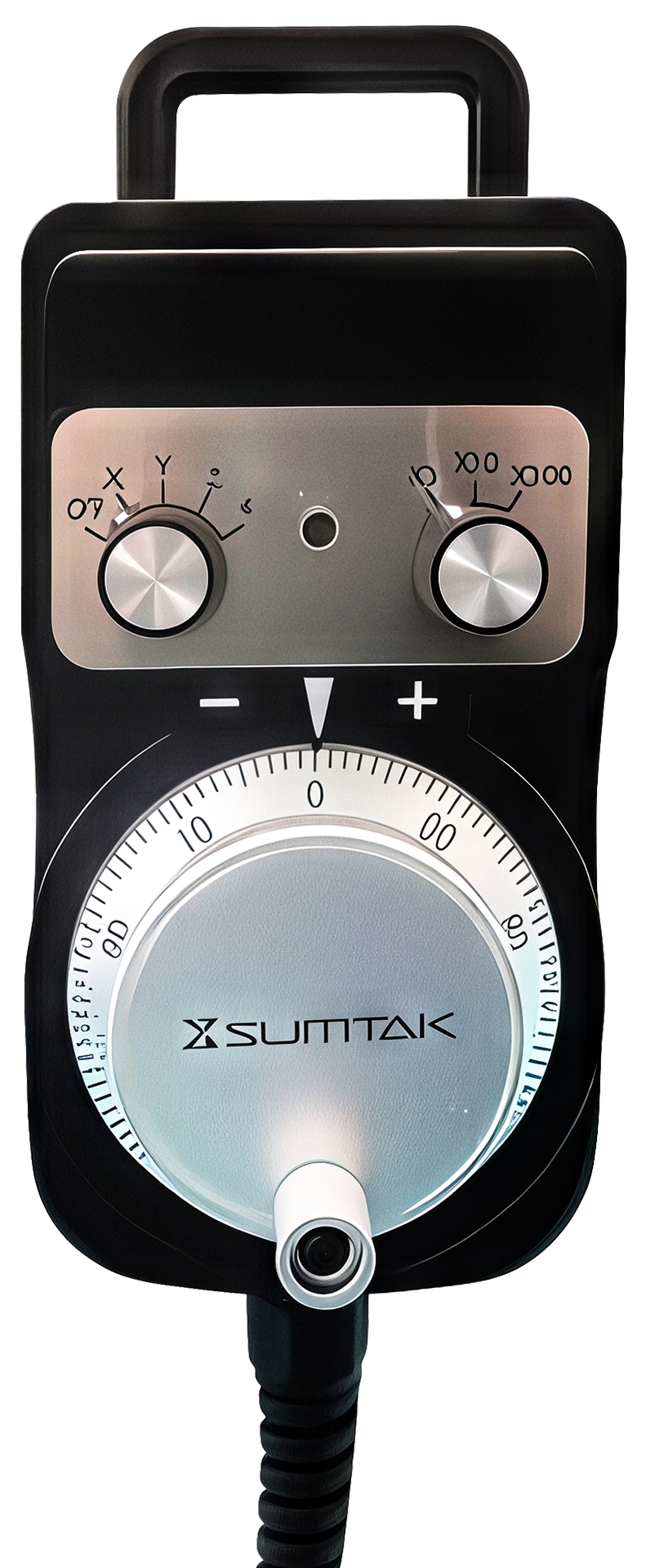

- Управление с ручного пульта Nova

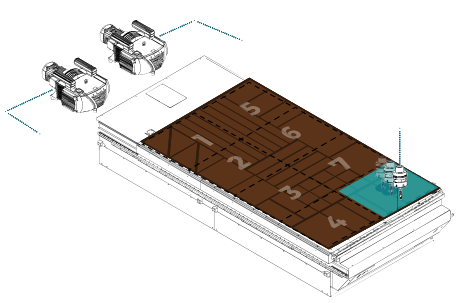

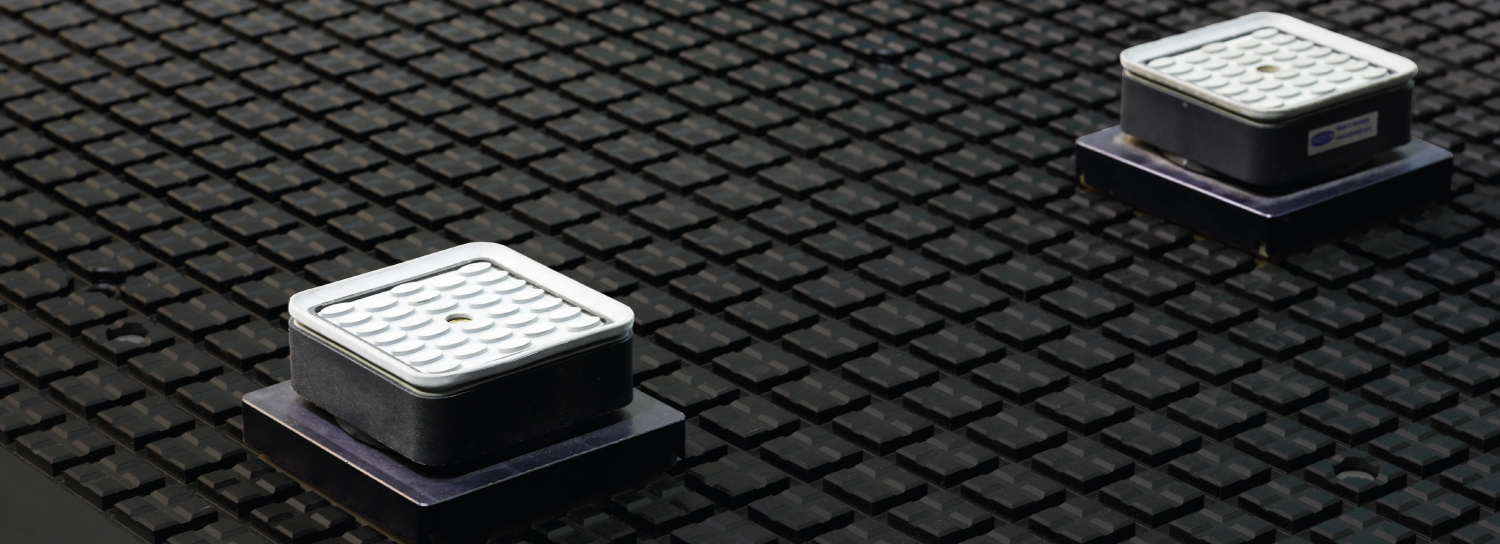

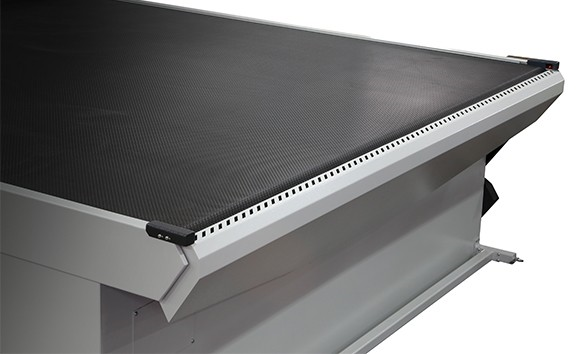

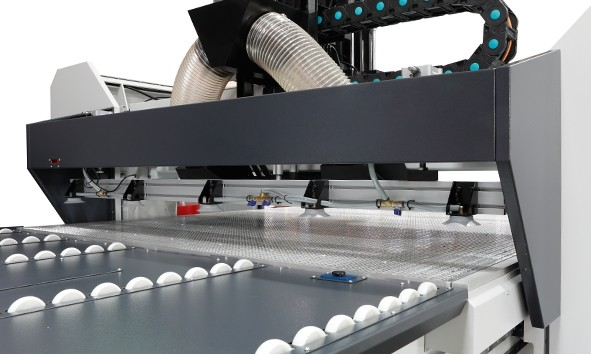

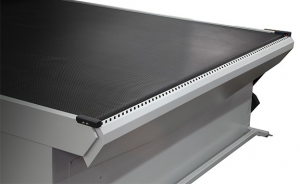

Рабочий стол и вакуум:

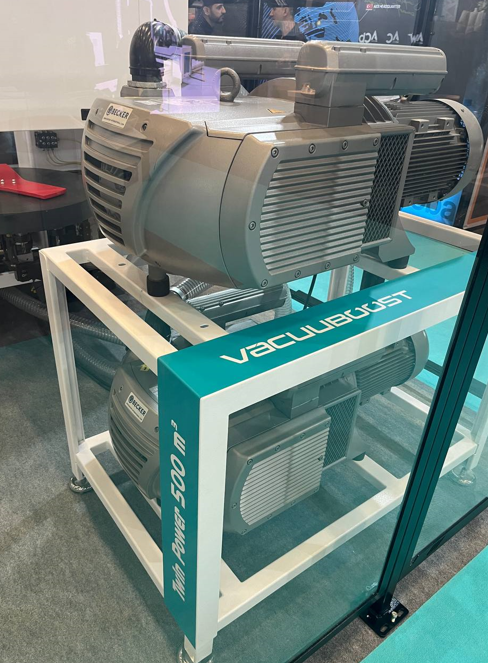

Рабочая зона выполнена в виде матричного стола. 6 независимых вакуумных зон управляются насосом Eurovac 250 м³/ч. Вакуумная фиксация обеспечивает надёжность при раскрое даже самых сложных материалов.

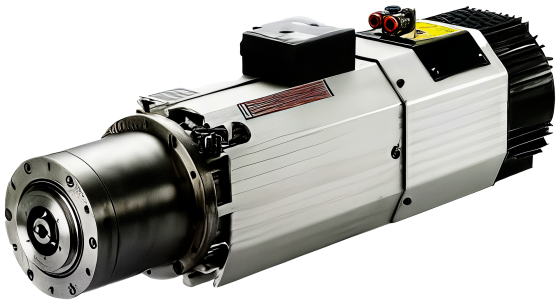

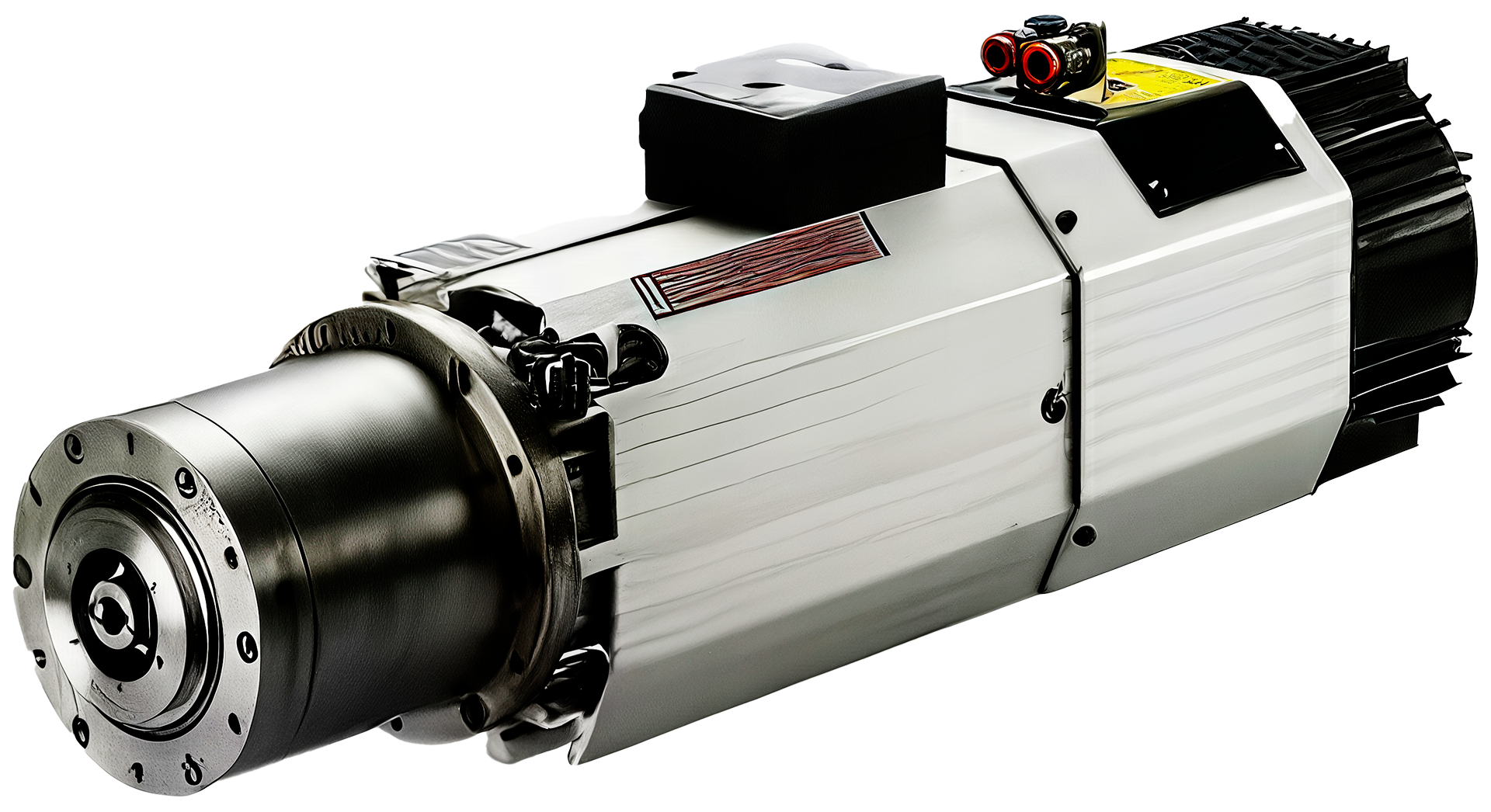

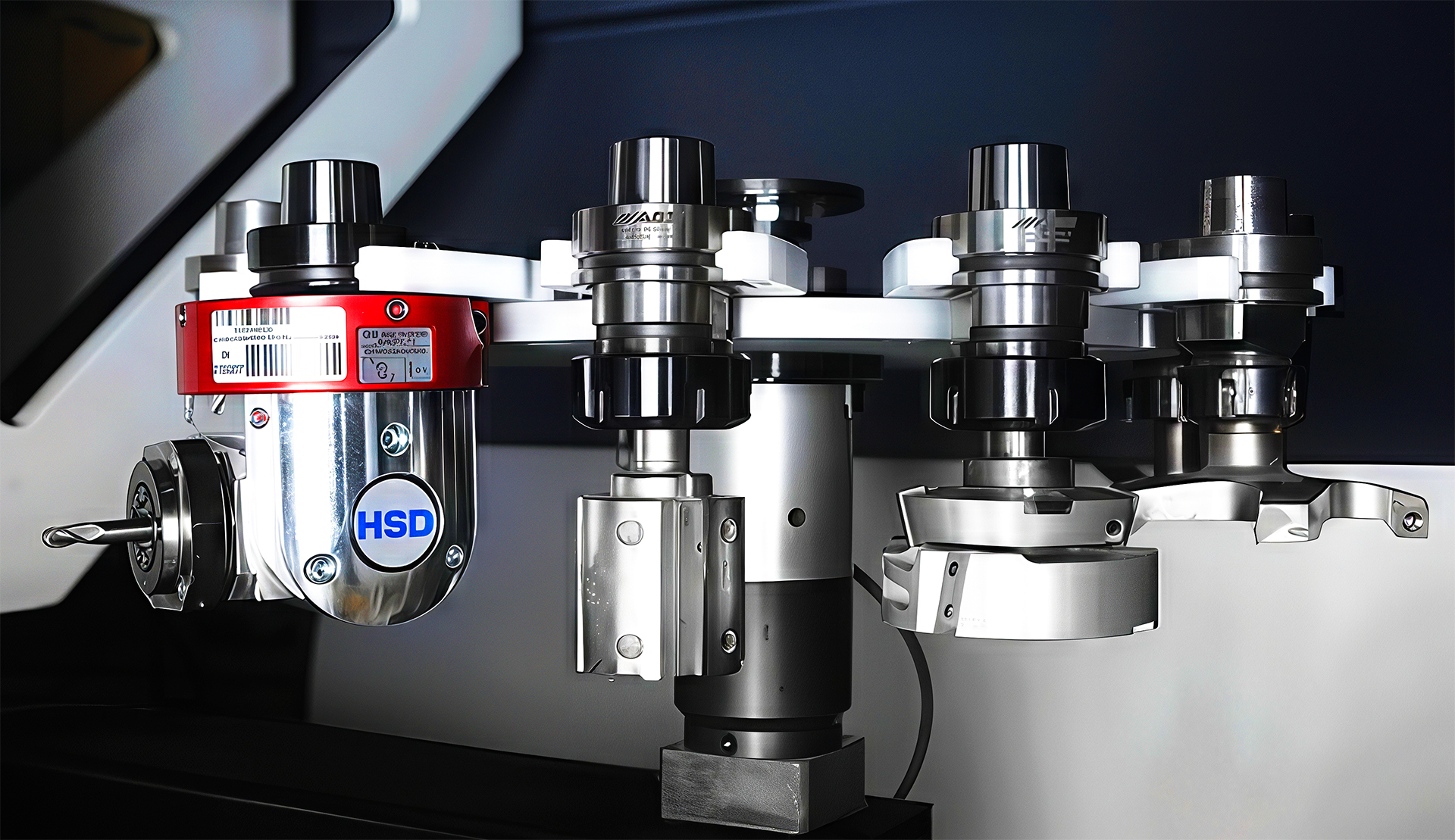

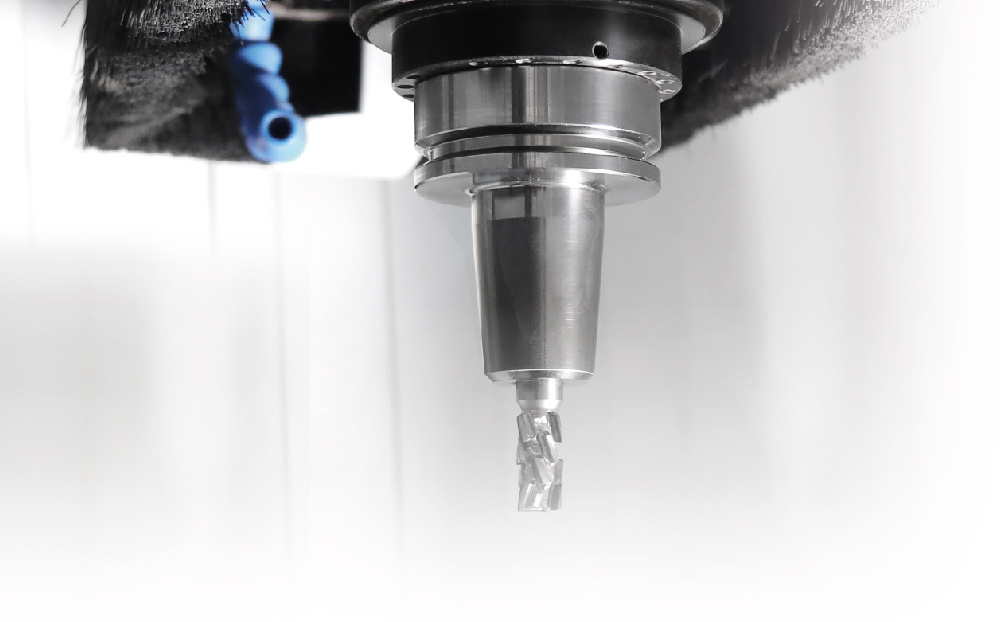

Шпиндель и инструментальная система:
Шпиндель AES ISO 30 работает в диапазоне до 24 000 об/мин, поддерживает автоматическую фиксацию инструмента, охлаждается воздухом. Магазин на 8 позиций ускоряет производственный процесс и снижает простой оборудования.

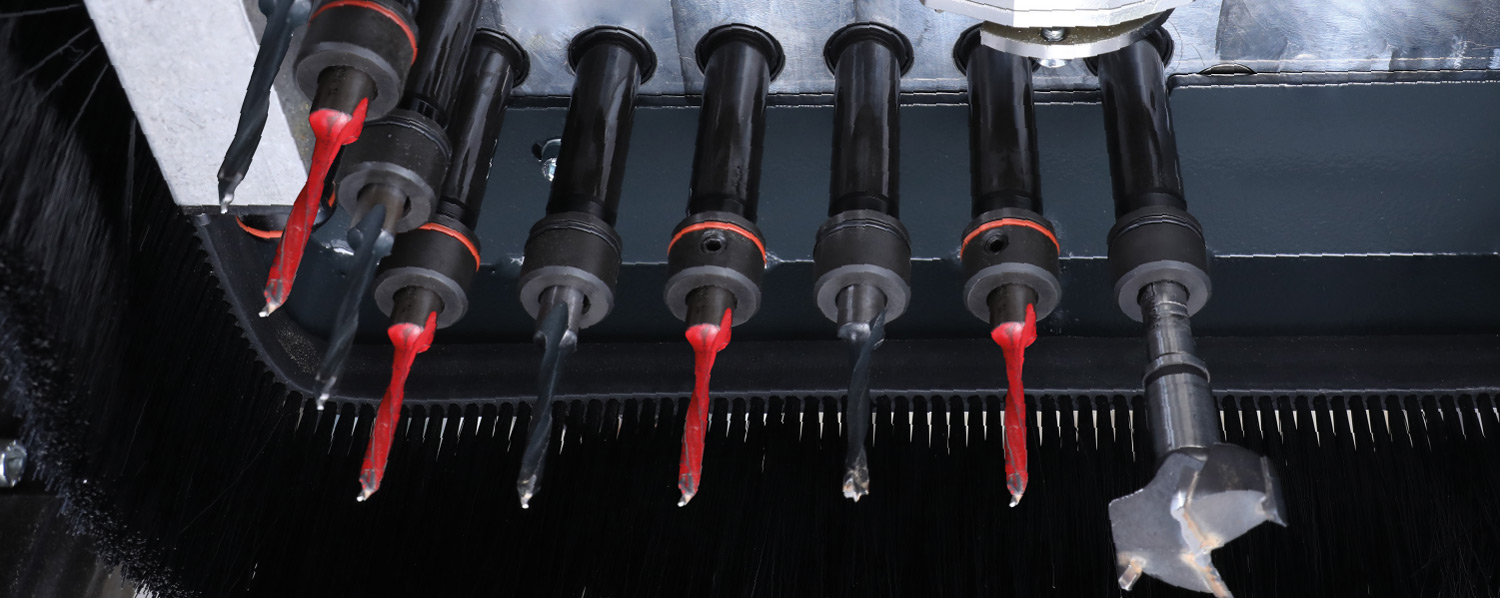

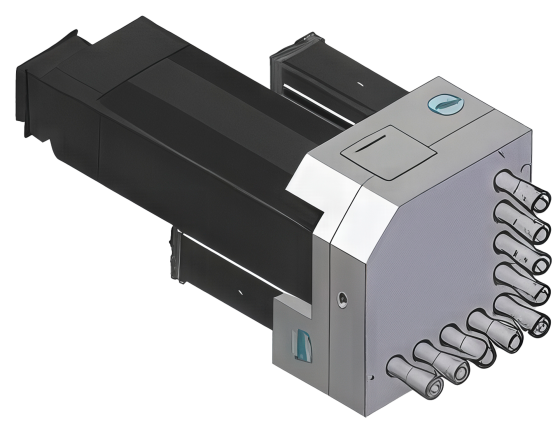

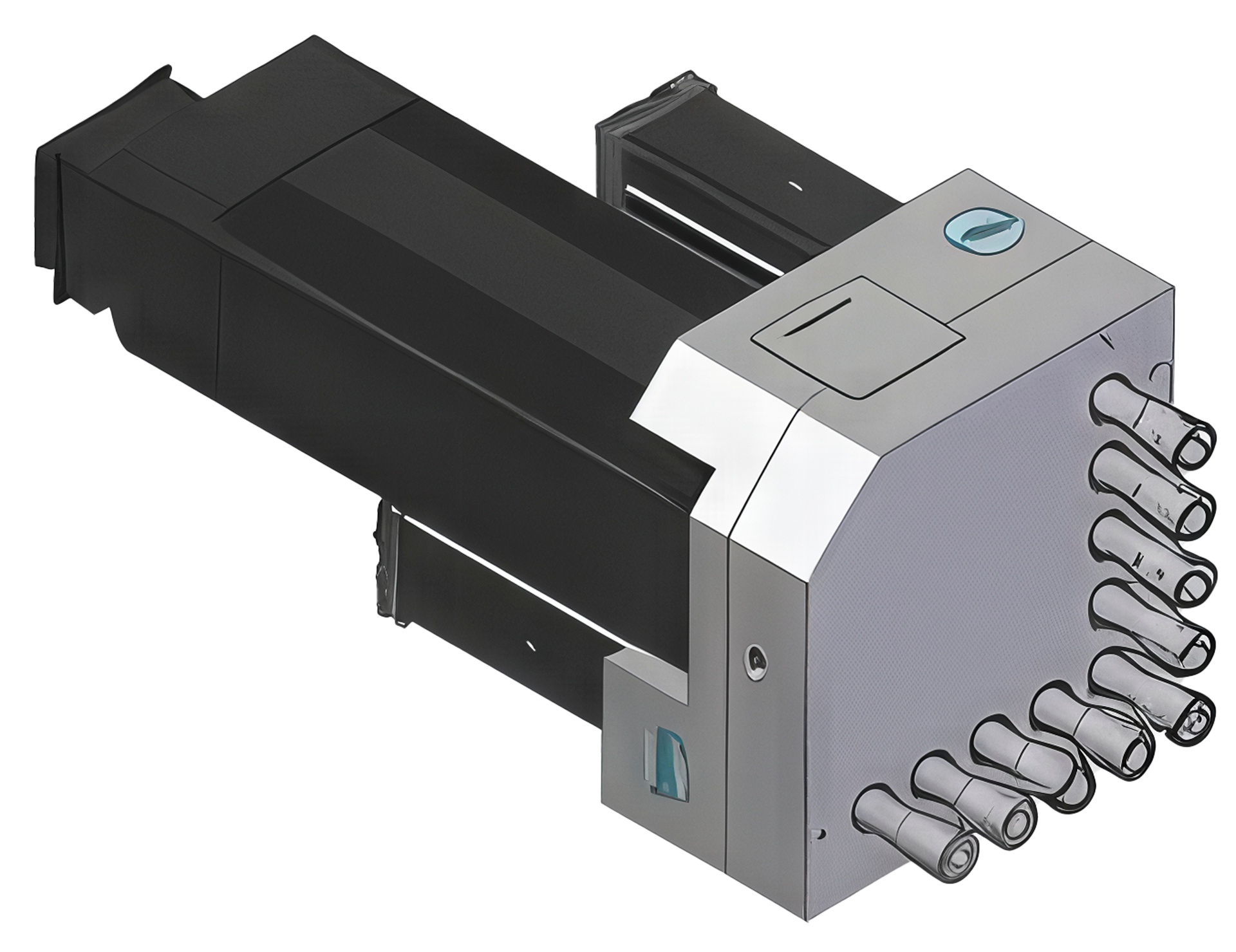

Сверлильный узел:
- 9 вертикальных шпинделей (X5 / Y4)
- Мощность: 1,7 кВт
- Скорость вращения: до 6000 об/мин
Программное обеспечение Alphacam:
Поставляется с лицензией Alphacam Essential с модулем Nesting:
- Оптимизация раскроя
- Поддержка сверлильных и горизонтальных агрегатов
- Интеграция CAD/CAM
- Параметрическое моделирование
- Совместимость с форматом G-кодов
Инженерные подключения:
- Электропитание: 380 В / 50–60 Гц / 30 кВт
- Сжатый воздух: 7 бар, 14,5 м³/ч
- Аспирация: Ø 150 мм, 5000 м³/ч
Преимущества модели:
- Интеграция в автоматизированные линии
- Надёжная конструкция и высокая точность
- Русифицированный интерфейс управления
- Полная поддержка ПО и обучающих материалов
Часто задаваемые вопросы о станках Nesting
Что такое станок типа Nesting?

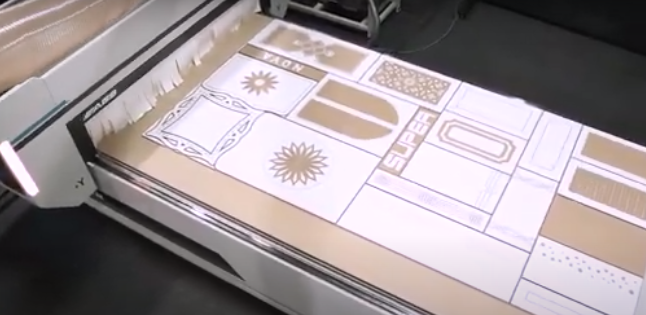

Станок типа Nesting — это обрабатывающий центр с ЧПУ, предназначенный для оптимального раскроя листовых материалов и выполнения фрезеровки, сверления и других операций на одном рабочем столе за один цикл.
Для каких материалов подходит Nesting станок?
Такие станки подходят для обработки ЛДСП, фанеры, МДФ, пластика, композитов и мягких металлов (например, алюминия).
Чем отличается Nesting станок от классического фрезера?
Главное отличие — в возможности полного раскроя и сверления плит за один установочный цикл с минимальным количеством переналадок и ручного труда.
Что такое вакуумный стол и зачем он нужен?
Вакуумный стол — это система фиксации заготовки, основанная на вакуумном прижиме. Он обеспечивает точную и быструю фиксацию без механических зажимов.
Какая мощность требуется для подключения Nesting станка?
Большинство моделей требуют трёхфазного подключения на 380 В и потребляют от 20 до 30 кВт в зависимости от комплектации.
Нужен ли компрессор для работы?
Да, требуется компрессор с осушителем, обеспечивающий стабильное давление около 7 бар и производительность от 12 до 15 м³/ч.
Можно ли на таком станке делать горизонтальное сверление?
Да, при наличии соответствующего агрегата или опции сверлильного узла с горизонтальными шпинделями.
Какой софт используется для управления станком?
Наиболее популярные CAD/CAM программы — это Alphacam, ArtCAM, SolidCAM. Часто используется модуль Nesting для оптимизации раскроя.
Что включает в себя автоматическая смена инструмента?
Это система, которая позволяет станку автоматически менять фрезы и сверла без участия оператора, сокращая время переналадки.
Какой срок службы таких станков?
При правильной эксплуатации срок службы составляет более 10 лет. Ключевую роль играют условия работы, чистота, смазка и соблюдение регламентов ТО.
- Вес: 3750 кг.
- Общие характеристики
- Бренд двигателя AES
- Производительность вакуумного насоса 250 м³/ч
- Количество вакуумных насосов 6 шт
- Тип кода программирования G-коды
- Вакуумный стол есть
- Мощность шпинделя 9 кВт
- Количество инструментов в магазине 8 шт
- Тип шпинделя ISO 30
- Длина перемещения по оси X 1 300 мм
- Длина перемещения по оси Y 2 500 мм
- Длина перемещения по оси Z 200 мм
- Система управления ЧПУ (ПО) Alphacam Core
- Тип двигателя по оси X сервопривод
- Тип двигателя по оси Y1 сервопривод
- Тип двигателя по оси Y2 сервопривод
- Тип двигателя по оси Z сервопривод
- Тип передачи оси X зубчатая рейка
- Тип передачи оси Y зубчатая рейка
- Тип передачи оси Z шарико-винтовая пара (ШВП)
- Максимальная скорость холостого перемещения 70 м/мин
- Длина рабочего стола 2 500 мм
- Ширина рабочего стола 1 300 мм
- Тип охлаждения шпинделя воздушный
- Тип системы смазки автоматическая
- Электрическое напряжение (электропитание) 380 В
- Частота переменного тока 50 Гц
- Мощность энергопотребления станка 30 кВт
- Бренд AES
- Мощность вакуумного насоса 6,5 кВт
- Страна производитель Турция
- Серия SUPER NOVA
- Максимальная длина заготовки 2 500 мм
- Максимальная высота заготовки 200 мм
- Максимальная ширина заготовки 1 300 мм
- Макс. скорость по оси Z 20 м/мин
