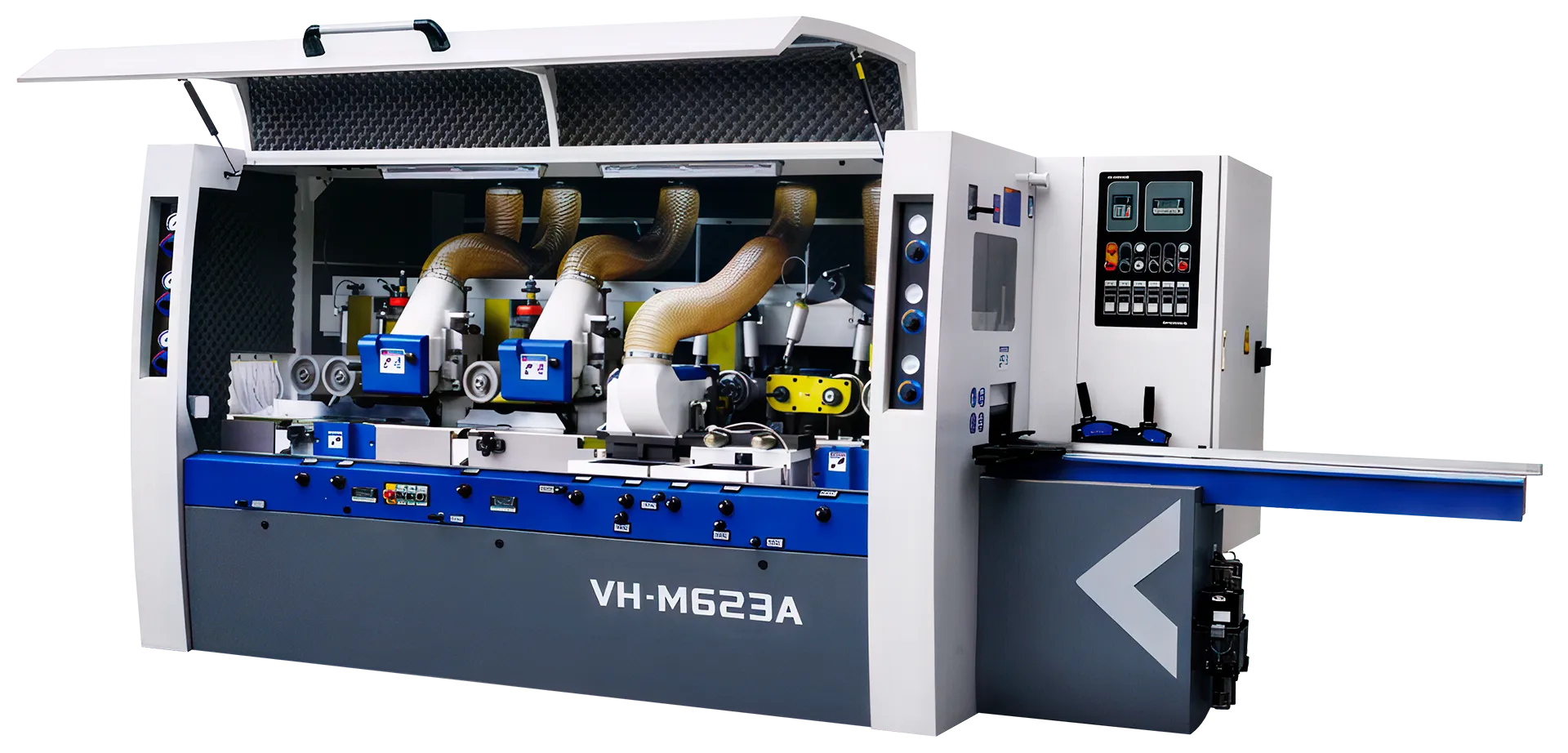

Четырехсторонний станок V-Hold VH MВ623E

Четырехсторонний станок V-Hold VH MB623E — это 6-шпиндельное деревообрабатывающее оборудование, разработанное для предприятий, которым необходима высокая производительность и стабильность при изготовлении погонажных изделий. Этот 4 сторонний станок предназначен для комплексной обработки заготовок по всем граням за один проход — от простой калибровки доски до выпуска готовых профилей, таких как имитация бруса, блок-хаус, вагонка и плинтусы. Особенностью данной модели является цельнолитая чугунная станина HT300, подвергнутая специальной термообработке, а также система быстрой цифровой настройки всех шпинделей с передней панели без необходимости открывать защитные кожухи.

Назначение и области применения

• Производство строительного бруса, имитации бруса и блок-хауса.
• Калибровка и фрезеровка досок по ширине и толщине.
• Изготовление вагонки, наличников, плинтусов и других элементов отделки.
• Работа на малых, средних и крупных деревообрабатывающих предприятиях.

Ключевые функциональные возможности

Технологические особенности модели

• Цельнолитая чугунная станина: выполнена из марки HT300, прошла специальную термообработку — гарантирует максимальную устойчивость к вибрациям и деформациям.
• Мощные шпиндели: все шесть шпинделей оснащены двигателями повышенной мощности (до 7,5 кВт), что позволяет эффективно работать с плотными породами дерева.
• Высокая точность обработки: прецизионные шпиндели с подшипниками SKF обеспечивают качество поверхности до 0,01 мм.
• Универсальность: возможность работы с заготовками шириной до 230 мм делает станок одним из самых востребованных в линейке.

Четырехсторонний станок V-Hold VH MB 623 E — это надёжное решение для тех, кто ценит качество, стабильность и долговечность. Его конструкция позволяет работать в условиях серийного производства с минимальными простоем и обслуживанием.

Технические характеристики станка

Детальное описание узлов станка

Станина

• Цельнолитая чугунная станина из марки HT300, прошедшая специальную термообработку для снятия внутренних напряжений.
• Обеспечивает максимальную жёсткость и полное отсутствие вибраций даже при длительной работе на высоких скоростях подачи.

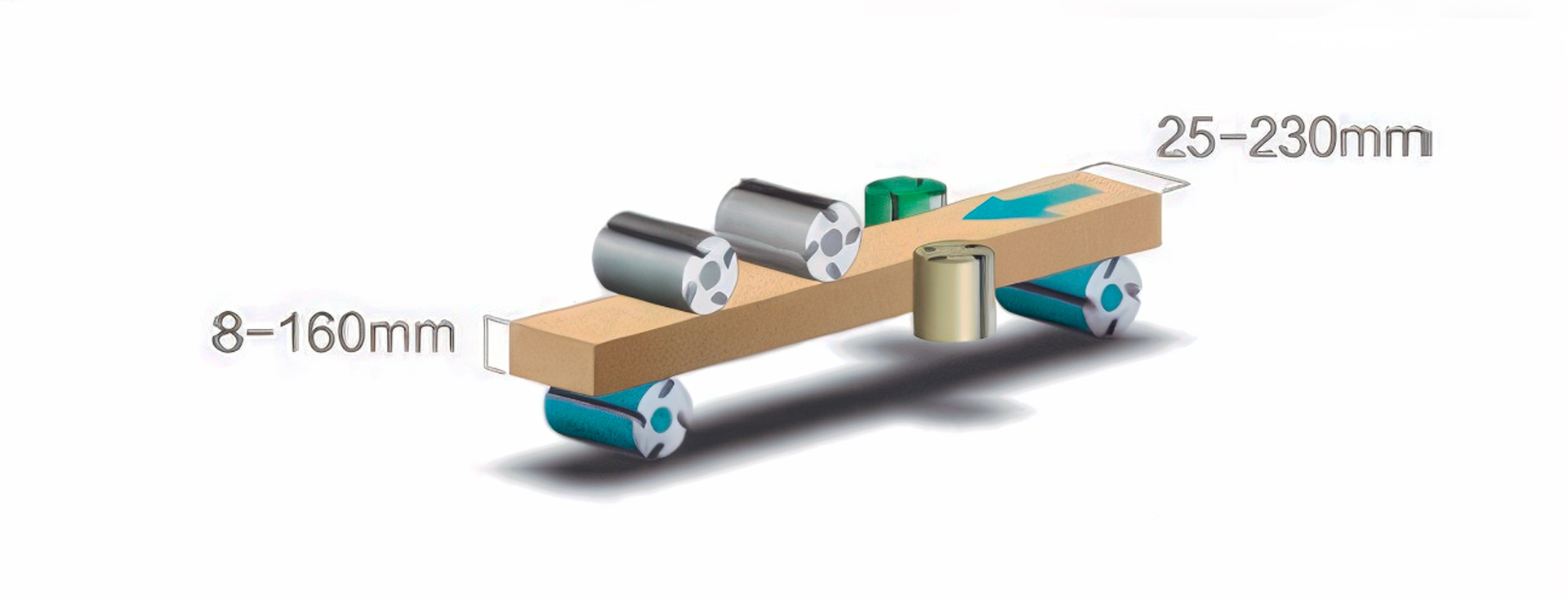

Шпиндели

• Шесть прецизионных шпинделей с посадочным диаметром 40 мм и частотой вращения до 6 000 об/мин.
• Оснащены подшипниками SKF — обеспечивают долгий срок службы, минимальный люфт и чистое пиление.
• Настройка всех шпинделей осуществляется с передней панели без вскрытия защитных кожухов.

Подающий стол

• Длина подающего стола — 1 970 мм, материал — легированная сталь повышенной твёрдости.
• Регулировка по высоте и горизонтали выполняется механическими рычагами — точная и надёжная настройка.
• Центральная система смазки равномерно распределяет смазку по всей длине, снижая трение и износ.

Механизм подачи коротких заготовок

• Система позволяет эффективно работать с заготовками длиной от 200 мм.
• Рифлёные входные ролики обеспечивают надёжный захват, обрезиненные выходные — бережную подачу без повреждения поверхности.
• Поднимающийся подающий ролик стабилизирует заготовку на входе в зону обработки.
• Пневматические прижимные планки создают оптимальное усилие прижима, исключающее проскальзывание.

Система подачи

• Усиленный редуктор и карданные валы обеспечивают мощную передачу крутящего момента без люфтов.
• Вариатор от компании Kawasaki (Япония) позволяет плавно регулировать скорость подачи в диапазоне 6–36 м/мин.
• Пневматическое управление прижимными вальцами — возможность точной настройки усилия в зависимости от плотности древесины.

Быстрая настройка

• Все шпиндели настраиваются с передней панели станка без необходимости открывать защитные кожухи — это значительно сокращает время наладки и повышает безопасность.
• Механическая цифровая шкала позволяет точно выставлять положение прижимных пластин и высоту шпинделей.
• Эргономичное расположение органов управления обеспечивает удобный доступ оператору во время работы.

Пульт управления

• Основной пульт оснащён кнопкой аварийного останова, переключателями для реверса и подъёма траверсы.
• Дополнительный пульт на передней панели упрощает наладку и контроль параметров в режиме реального времени.
• Эргономичное расположение элементов управления снижает нагрузку на оператора.

Главные преимущества 4 стороннего станка V-Hold

1. Жёсткость: Цельнолитая станина и качественные компоненты обеспечивают долгий срок службы.
2. Точность: Прецизионные шпиндели и цифровая настройка гарантируют стабильные размеры.
3. Удобство: Все настройки доступны с передней панели без демонтажа кожухов.
4. Универсальность: Подходит для широкого спектра профилей и типов древесины.
5. Надёжность: Комплектующие от мировых лидеров: Siemens, Schneider, SKF, Kawasaki.

Экономическая эффективность

Купить четырехсторонний станок V-Hold VH MB623E — значит получить надёжное и производительное оборудование, способное быстро окупиться за счёт высокой скорости, минимальных простоев и отличного качества продукции.

Комплектация

• Четырехсторонний станок MB623E в сборке
• Цельнолитая чугунная станина
• 6 прецизионных шпинделей с подшипниками SKF
• Система подачи с вариатором Kawasaki
• Подающий и выходной столы
• Пульт управления с дополнительной панелью
• Центральная система смазки стола
• Комплект электроники (Siemens, Schneider)
• Инструкция по эксплуатации

Дополнительная комплектация

• Линия автоматической подачи в четырехсторонний станок
• Роликовый транспортер (рольганг)
• Система расштабелирования с автоматической подачей
• Узел сортировки готовой продукции
• Упаковочная линия
