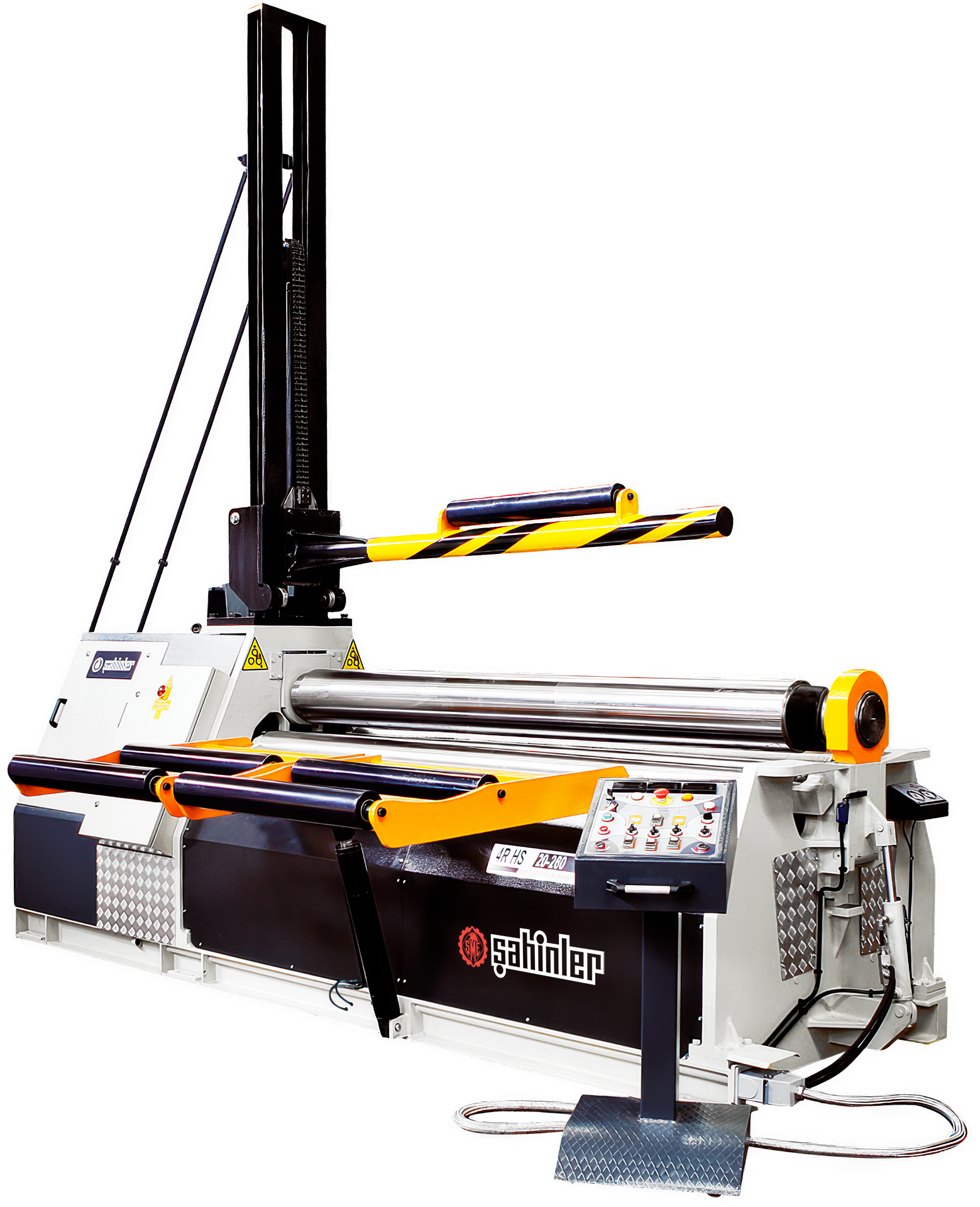

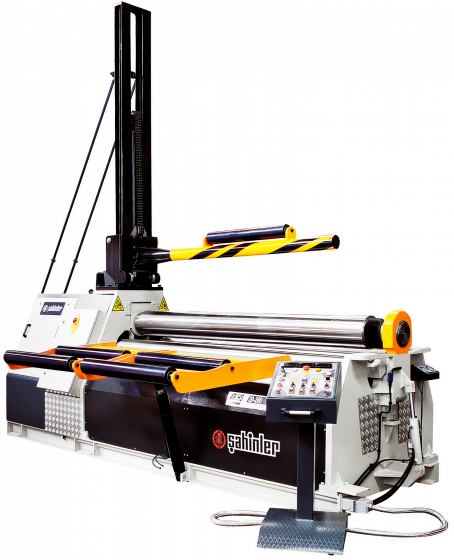

Вальцовочный станок четырехвалковый гидравлический SAHINLER HSS 4R 20-280

Турция

Модели серии

4R HSS 20-260 4RH 4R HS 4R HC 4R HSS 25-320 4R HSS 20-320 4R HSS 20-280 4R HSS

Бренд SAHINLER
Рабочая длина 2 050
Толщина листа с предварительной гибкой 20
Диаметр центральных валов 280

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Вальцовочный станок четырехвалковый гидравлический SAHINLER HSS 4R 20-280 - это промышленное оборудование для гибки листового металла в цилиндрические и конические формы. Станок разработан для автоматической вальцовки листов средней и большой толщины и обеспечивает высокую точность даже при серийном производстве. Благодаря четырёхвалковой схеме и гидравлическому приводу, оборудование позволяет выполнять подгиб кромок и основную гибку за один проход, что значительно ускоряет технологический цикл и снижает трудозатраты.

Назначение и области применения

Изготовление обечаек для резервуаров, ёмкостей, кожухов и труб.
Производство конусов и переходных элементов для вентиляционных и трубопроводных систем.
Применение в машиностроении, строительстве, энергетике и судостроении.
Обработка углеродистой и низколегированной стали с минимальным радиусом изгиба от 12 мм.

Ключевые функциональные возможности

Функция	Описание
Четырёхвалковая схема	Два нижних боковых вала и один верхний центральный вал позволяют выполнять подгиб кромок без дополнительных приспособлений.
Гидравлический привод	Обеспечивает плавное перемещение валов и стабильное усилие при работе с толстыми листами.
Точная регулировка	Механическая и гидравлическая настройка положения валов с возможностью тонкой подстройки радиуса изгиба.
Универсальность	Возможность вальцовки как цилиндров, так и конусов за счёт независимого перемещения боковых валов.
Эргономичное управление	Пульт с кнопочным управлением и четкой маркировкой функций упрощает работу оператора.

Преимущества использования

Высокая производительность: подгиб и основная гибка выполняются за один проход, без перенастройки станка.
Точность изгиба: минимальный радиус — 12 мм с подгибом, 16 мм без подгиба.
Надёжность конструкции: массивная станина и усиленные валы выдерживают нагрузки при работе с листами толщиной до 20 мм.
Простота эксплуатации: интуитивное управление и отсутствие сложной автоматики снижают требования к квалификации персонала.
Долговечность: износостойкие поверхности валов и качественные гидрокомпоненты обеспечивают длительный срок службы.

Четырехвалковый вальцовочный станок SAHINLER HSS 4R 20-280 — это проверенное решение для предприятий, где требуется высокая точность и скорость формовки металлических листов. Оборудование подходит как для единичного, так и для серийного производства изделий с криволинейной геометрией.

Технические характеристики

Параметр	Значение
Рабочая длина, мм	2 050
Минимальный диаметр гибки без подгиба, мм	20
Минимальный диаметр гибки с подгибом, мм	16
Минимальный радиус гибки без подгиба, мм	16
Минимальный радиус гибки с подгибом, мм	12
Диаметр центральных валов, мм	280
Диаметр боковых валов, мм	220
Мощность двигателя, кВт	16.5
Рабочая скорость, м/мин	1.5–5
Габариты (Д×Ш×В), мм	4 350 × 1 700 × 1 850
Вес, кг	8 550

Детальное описание узлов станка

Четырёхвалковая система

Состоит из двух нижних гидравлических боковых валов и двух верхних центральных валов.
Боковые валы перемещаются вертикально, обеспечивая подачу листа и подгиб кромок.
Верхний вал фиксируется в заданном положении, создавая требуемый радиус изгиба.
Такая схема исключает необходимость ручного подгиба и повышает качество кромки.

Гидравлическая система

Обеспечивает плавное и мощное перемещение боковых валов.
Включает масляный насос, распределители, фильтры и систему защиты от перегрузок.
Позволяет точно дозировать усилие и избежать деформации листа при начале гибки.

Привод и управление

Главный привод — электродвигатель мощностью 16.5 кВт, передающий крутящий момент на центральные валы через редуктор.
Скорость вальцовки регулируется в диапазоне 1.5–5 м/мин, что позволяет адаптировать процесс под толщину и марку материала.
Управление осуществляется с выносного пульта с кнопками «вперёд», «назад» и «стоп».

Конструкция станины

Изготовлена из массивной стальной плиты и усиленных рёбер жёсткости.
Обеспечивает устойчивость к динамическим нагрузкам и минимизирует вибрации.
Все валы установлены на прецизионных подшипниках качения с централизованной смазкой.

Эргономика и безопасность

Оператор имеет полный обзор зоны гибки и свободный доступ к настройке валов.
Станок оснащён аварийной остановкой и защитными кожухами приводных цепей.
Минимальная высота загрузки упрощает работу с тяжёлыми листами.

Главные достоинства станка

Эффективность: подгиб и вальцовка за один проход — экономия времени и снижение брака.
Точность: радиус изгиба стабилен по всей длине благодаря жёсткой конструкции.
Мощность: двигатель 16.5 кВт и гидравлика справляются с листами до 20 мм толщиной.
Универсальность: работа с цилиндрами и конусами без дополнительных оснасток.
Надёжность: проверенная механика и компоненты обеспечивают долгий срок службы.

Экономическая эффективность

Четырехвалковый SAHINLER HSS 4R 20-280 - вальцовочный станок, купить который стоит каждому предприятию, работающему с листовым металлом толщиной от 5 до 20 мм. Благодаря возможности выполнения подгиба и основной гибки за один проход, оборудование значительно сокращает цикл обработки и снижает потребность в ручном труде. Простота конструкции и отсутствие сложной электроники минимизируют затраты на техническое обслуживание. Высокая надёжность и долговечность станка обеспечивают стабильную работу на протяжении десятилетий, что делает вложения в него оправданными даже при умеренных объёмах производства.

Стандартная комплектация

Стальная сварная рама
Кованые валки из стали SAE 1050 (CK 45-50), индукционно-закаленные и полированные
Гидравлическая система главного привода
Три цифровых индикатора для точного позиционирования валов
Откидной торец с гидравлическим приводом для удобного съёма готовых изделий
Мобильный пульт управления
Система централизованной смазки
Устройство для конической гибки
Защита от перегрузки
Руководство по эксплуатации на русском языке

Дополнительные опции

Автоматизация с NC или CNC управлением
Кран для поддержки листов большого диаметра
Гидравлическая система боковой поддержки листа
Гидравлическая система для автоматического извлечения готового изделия
Закалённые валы для специальных задач
Система с вариатором скорости
Электронные системы балансировки
Система компенсации при вальцовке листа со сварным швом
