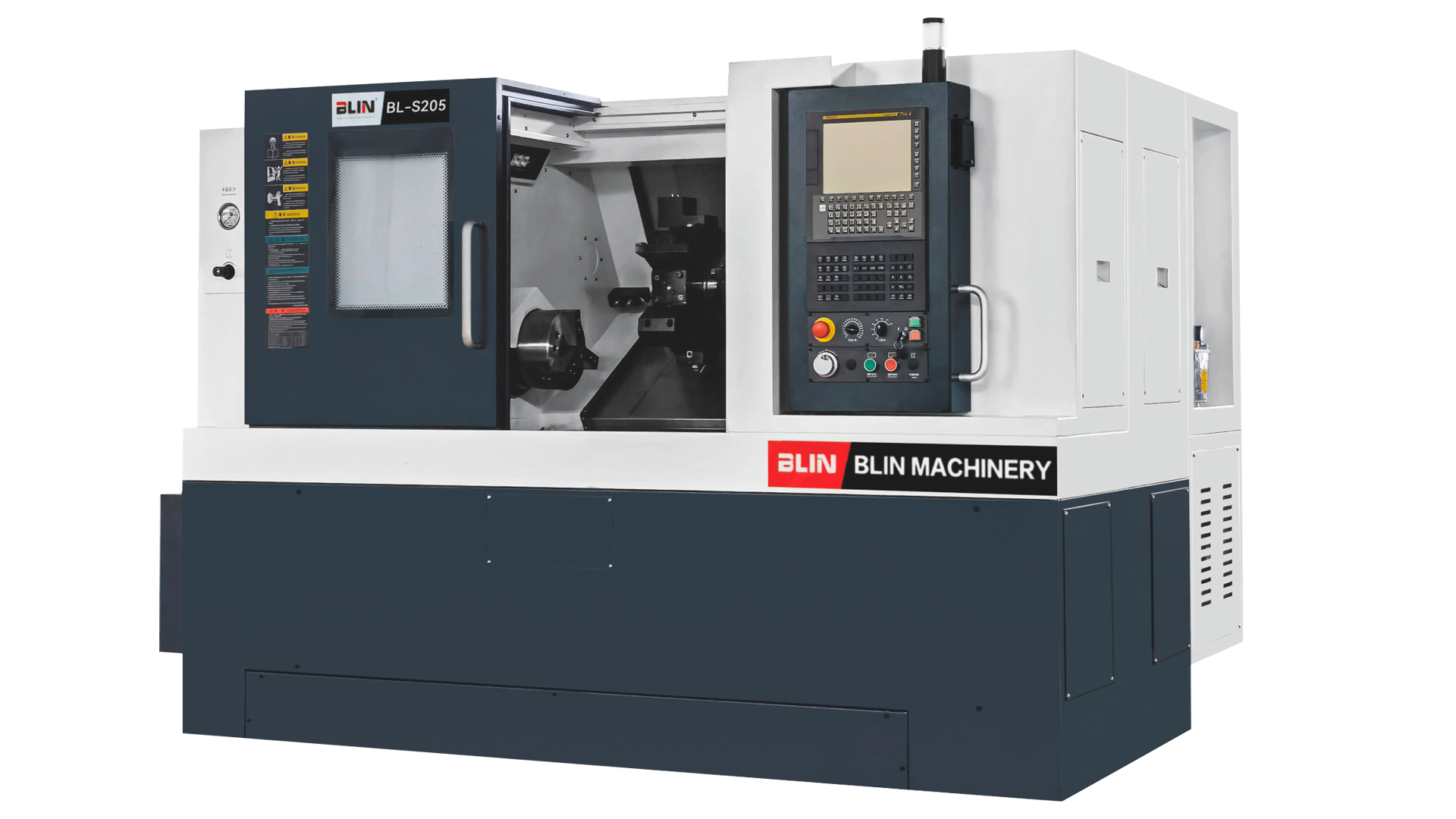

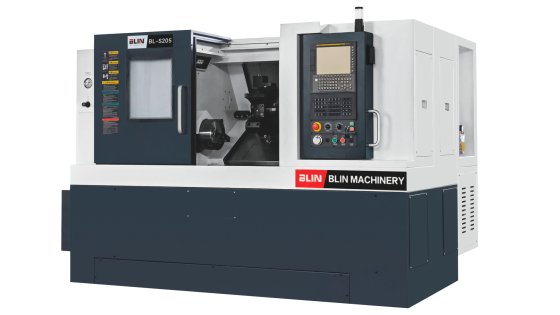

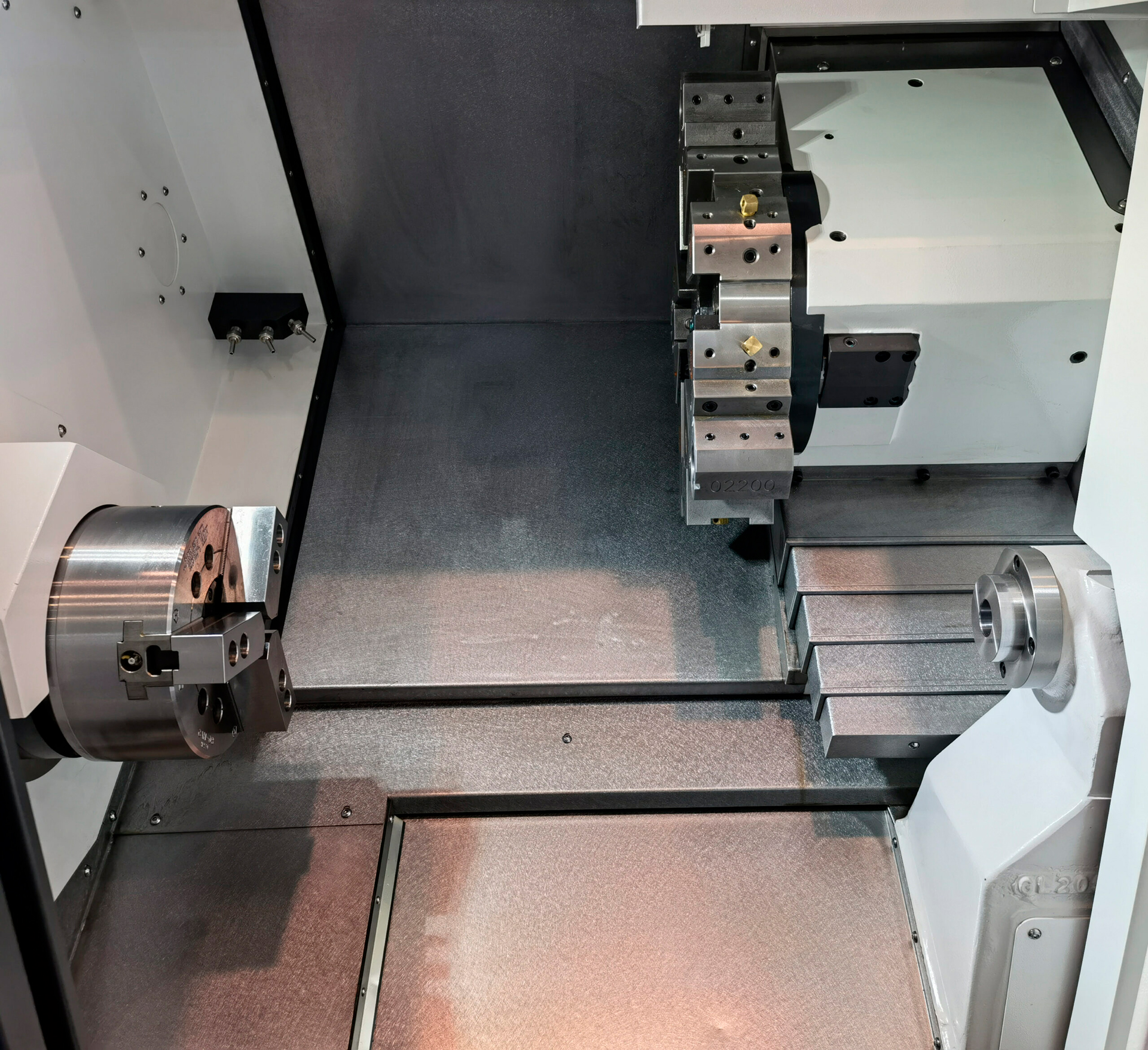

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL S205 SY Fanuc

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL S205 SY Fanuc — это передовой токарно-фрезерный центр, предназначенный для высокоточной обработки деталей диаметром до 370 мм и длиной до 530 мм. Оснащён 8-дюймовым гидравлическим патроном, 12-позиционной приводной револьверной головкой, Y-осью и высокопроизводительным электрошпинделем в качестве субшпинделя, станок идеально подходит для сложных операций в серийном производстве. Система ЧПУ FANUC с поддержкой осей Y и C обеспечивает точное управление, а наклонная станина (30°) из чугуна HT300 гарантирует исключительную жёсткость и эффективное стружкоудаление. Модульный дизайн позволяет легко интегрировать дополнительные опции, такие как датчик инструмента, сборщик деталей или роботизированные системы.

Назначение станка

• Токарно-фрезерная обработка деталей диаметром до 370 мм.
• Обработка заготовок длиной до 530 мм.
• Серийное производство с использованием Y-оси, субшпинделя и приводной револьверной головки.
• Работа с прутковым материалом диаметром до 51 мм (основной шпиндель) и 44 мм (субшпиндель).

Ключевые функциональные возможности

Преимущества использования

• Монолитная наклонная станина (30°) из чугуна HT300 для высокой жёсткости и стабильности.
• Высокая точность: IT6, шероховатость Ra0.4~1.6, округлость ≤0.003 мм, позиционирование 0.005/0.008 мм (X/Z).
• Надёжные компоненты от FANUC, NSK, PMI/HIWIN, SAUTER.
• Роликовые линейные направляющие для тяжёлых нагрузок и высокой точности.
• Y-ось и субшпиндель для сложных операций и полной обработки деталей.

Области применения

• Серийное производство деталей с токарно-фрезерной обработкой.
• Изготовление высокоточных компонентов для машиностроения.
• Аэрокосмическая, автомобильная и гидравлическая промышленность.
• Обработка деталей со сложной геометрией и высокой точностью.

BL S205 SY Fanuc сочетает универсальность, точность и надёжность, обеспечивая полную обработку деталей за один установ благодаря субшпинделю и Y-оси.

Технические характеристики токарного станка

Детальное описание узлов станка

Конструкция станины

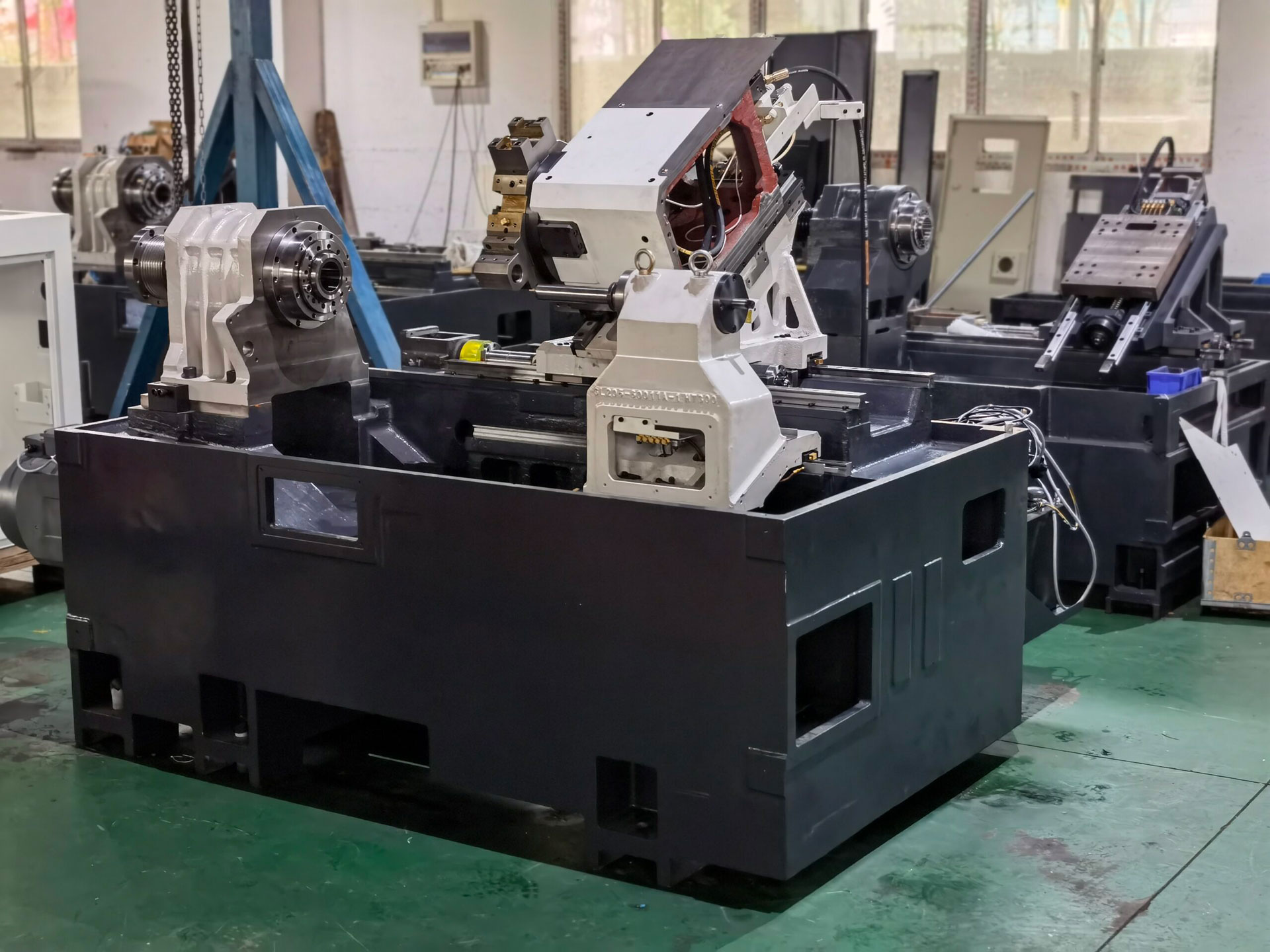

• Монолитная наклонная станина (30°) из чугуна HT300 с многослойными рёбрами жёсткости.
• Термическая обработка и FEA-анализ для минимальной деформации и высокой устойчивости.
• Особенности:
  • Эффективное стружкоудаление благодаря наклонной конструкции.
  • Высокая жёсткость при обработке тяжёлых заготовок.
  • Поддержка модульных расширений для дополнительных функций.

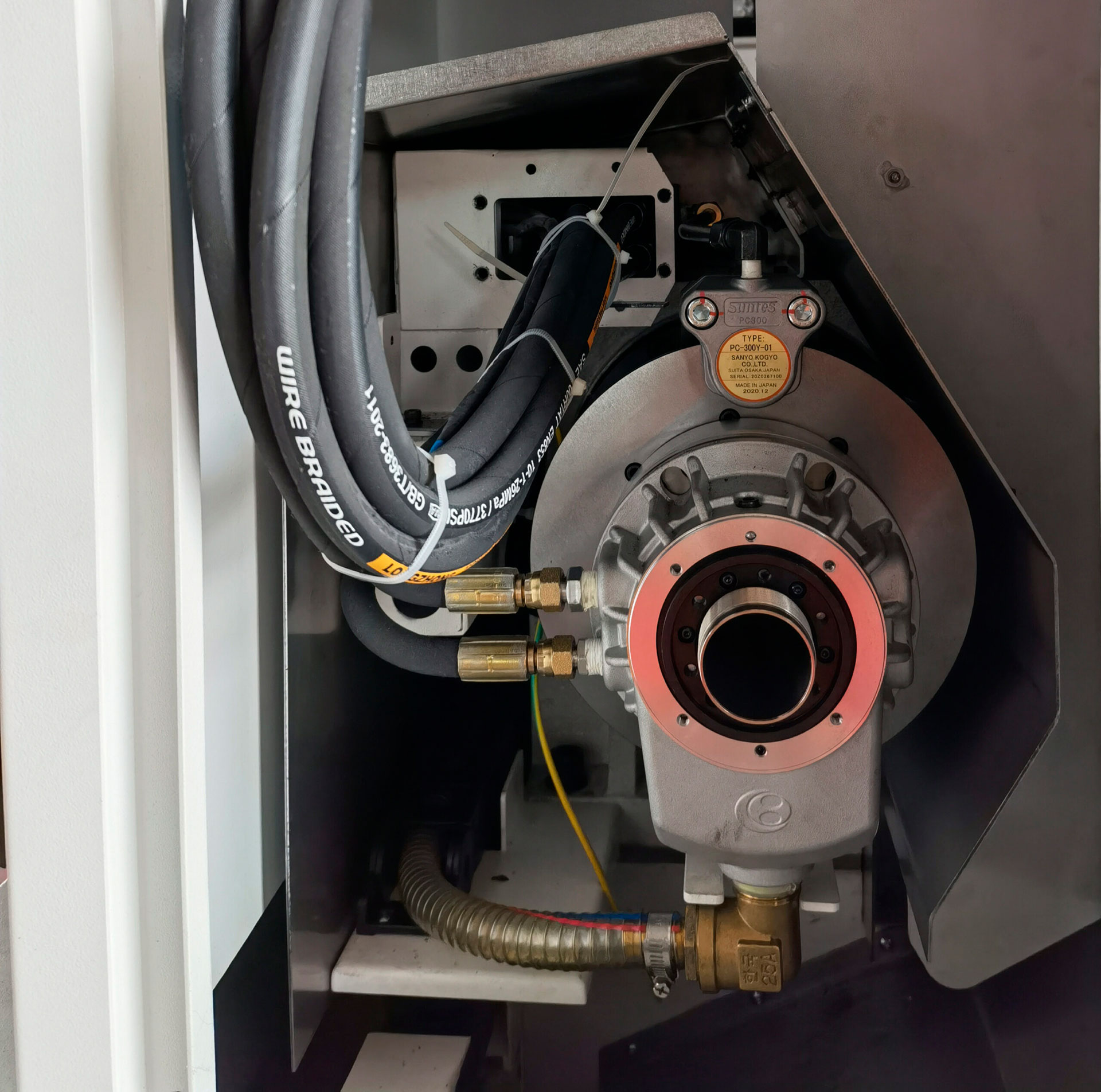

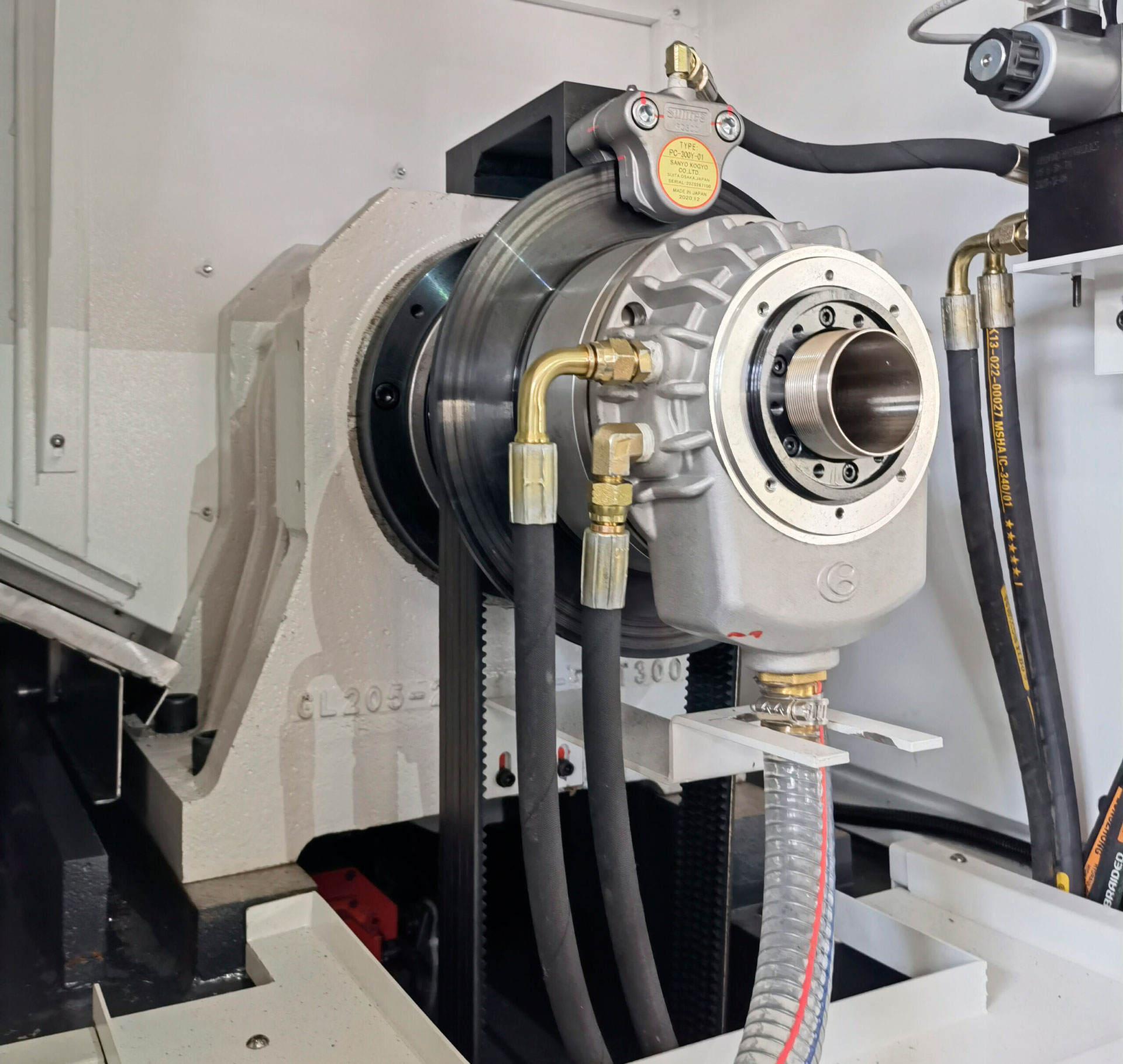

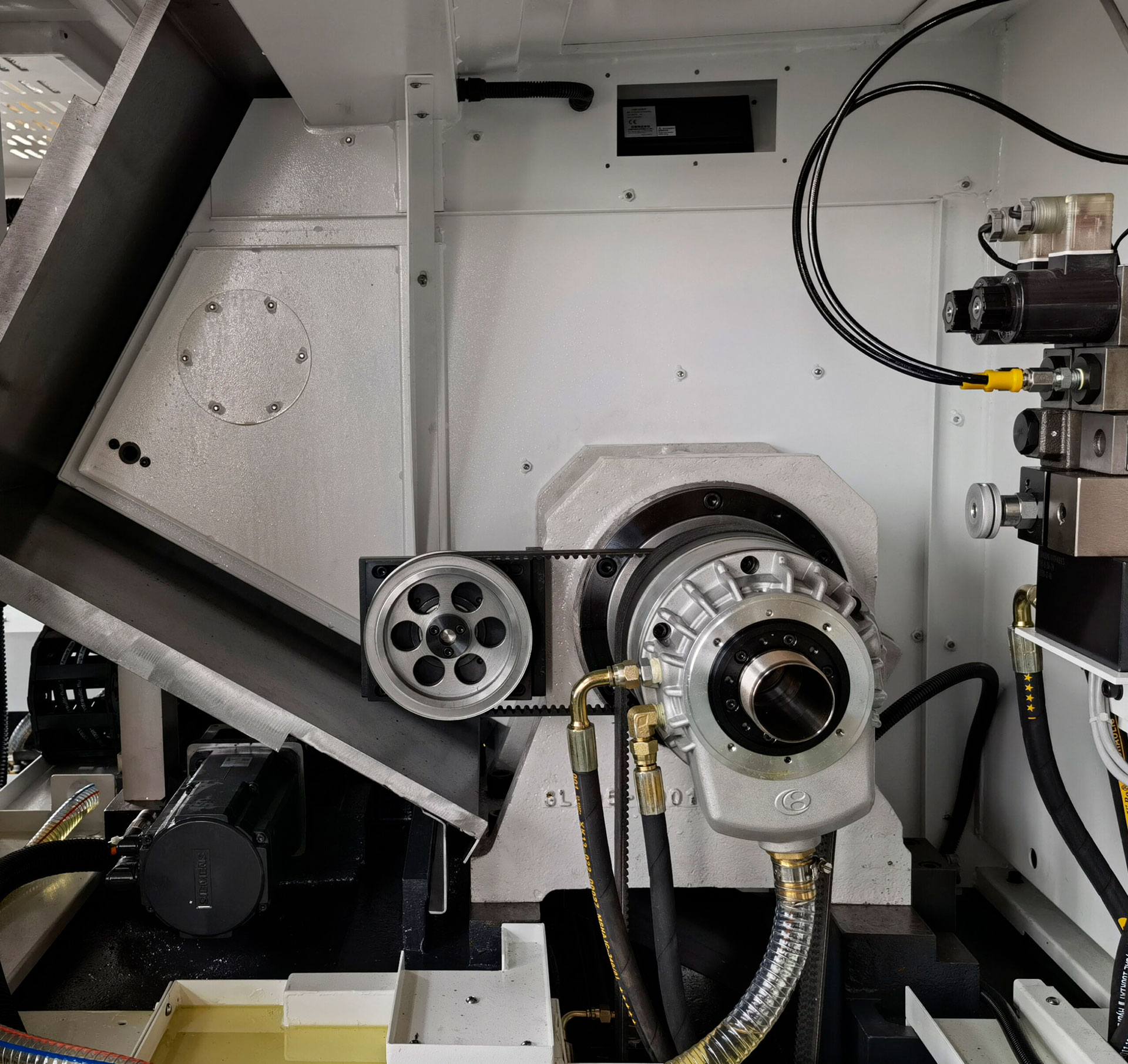

Основной шпиндель

• Высокоточный цельный шпиндель с серводвигателем FANUC, до 4500 об/мин.
• Поддержка оси C с точностью деления 0.001°.
• Диаметр отверстия 63 мм, крепление A2-6, мощность 11/15 кВт.

Субшпиндель

• Электрошпиндель с прямым приводом, до 5000 об/мин.
• Диаметр отверстия 56 мм, крепление A2-5, мощность 12.5 кВт (FANUC).
• Перемещение 520 мм, скорость 30 м/мин.

Перемещение по осям

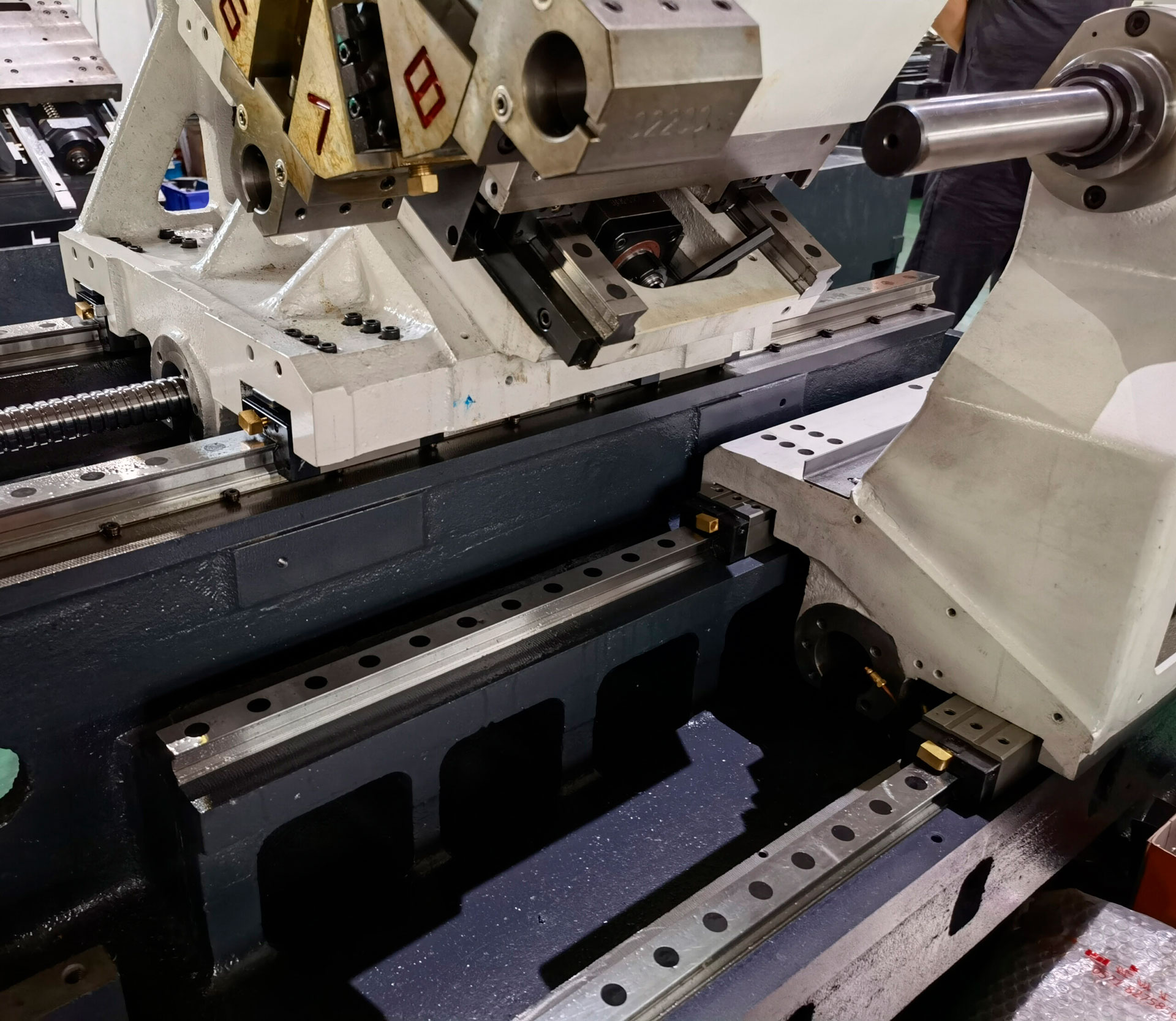

• Роликовые линейные направляющие PMI/HIWIN для тяжёлых нагрузок.
• Высокоточные ШВП PMI/HIWIN с двойными гайками.
• Скорость быстрых перемещений: 30 м/мин (X/Z), 12 м/мин (Y).

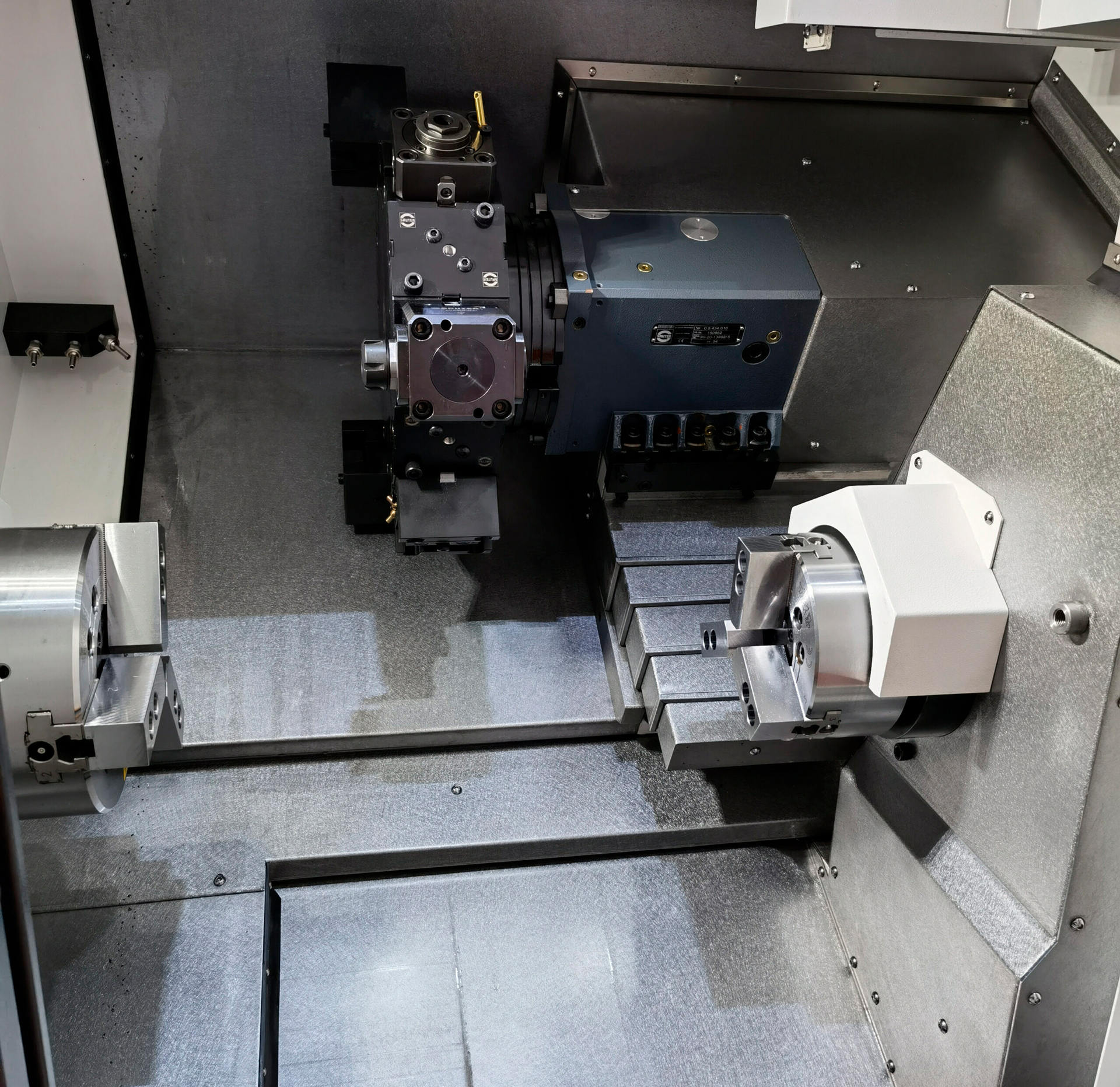

Инструментальная система

• 12-позиционная приводная револьверная головка BMT55 SAUTER.
• Размер хвостовика: 25×25 мм, Ø40 мм.
• Мощность приводного инструмента: 4.5 кВт, скорость до 6000 об/мин (FANUC).

Система ЧПУ и управления

• FANUC с поддержкой осей X, Y, Z, C и G-кодов.
• Интерфейсы: RS232, USB, Ethernet для интеграции с CAD/CAM.
• Интуитивное управление для сложных токарно-фрезерных операций.

Система подачи СОЖ

• Независимый бак СОЖ с разделением масла и жидкости.
• Мощность насоса 480 Вт, расход 2.5 м³/ч.

Централизованная система смазки

• Автоматическая система смазки ISHAN для ШВП и направляющих.
• Контроль уровня смазки для долговечности узлов.

Главные преимущества токарного станка

1. Универсальность: Y-ось, субшпиндель и приводная револьверная головка для полной обработки деталей.
2. Точность: Шероховатость Ra0.4~1.6, округлость ≤0.003 мм, точность оси C 0.001°.
3. Жёсткость: Станина HT300 и роликовые направляющие для стабильной обработки.
4. Надёжность: Компоненты от FANUC, NSK, PMI/HIWIN, SAUTER.
5. Гибкость: Модульный дизайн для интеграции дополнительных опций.

BL S205 SY Fanuc — оптимальное решение для высокоточных токарно-фрезерных операций с полной обработкой деталей за один установ.

Экономическая эффективность

Купить токарный станок BL S205 SY Fanuc — это инвестиция в высокую производительность и универсальность. Y-ось и субшпиндель позволяют выполнять сложные операции без переустановки деталей, а модульный дизайн сокращает время обработки, обеспечивая быструю окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, гидравлический патрон 8’’, субшпиндель 6’’, 12-позиционная приводная револьверная головка.
  • Документация: Руководство, электрические схемы, инструкции по ЧПУ FANUC.
  • Осмотр: Проверка основного шпинделя, субшпинделя, подшипников, ШВП, направляющих, револьверной головки.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), нагрузка 4500 кг.
    • Габариты: 2690/3590 × 1810 × 1850 мм (без/с конвейером стружки) + 1 м для доступа.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, 20 кВт.
  • Гидравлика: Гидростанция для патрона и револьверной головки.
  • Инструменты: Грузоподъёмное оборудование (4500 кг), уровень, анкерные болты, смазка ISHAN, СОЖ.
• Установка станка
  • Размещение: Выровнять по уровню (≤0,02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Гидравлика: Подсоединить шланги для патрона 8’’ и револьверной головки.
  • Инструментальная система: Установить инструменты (25×25 мм, Ø40 мм).
  • Дополнительные системы:
    • Датчик инструмента (опция).
    • Сборщик деталей (опция).
    • Инструментальные держатели 25×25 мм (SAUTER 12T) (опция).

Комплектация

• Система ЧПУ FANUC
• Гидравлический патрон 8’’ (основной шпиндель)
• Гидравлический патрон 6’’ (субшпиндель)
• 12-позиционная приводная револьверная головка BMT55
• Чугунная станина HT300
• Система смазки ISHAN
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации

Дополнительная комплектация

• Датчик инструмента
• Сборщик деталей
• Инструментальные держатели 25×25 мм (SAUTER 12T)
