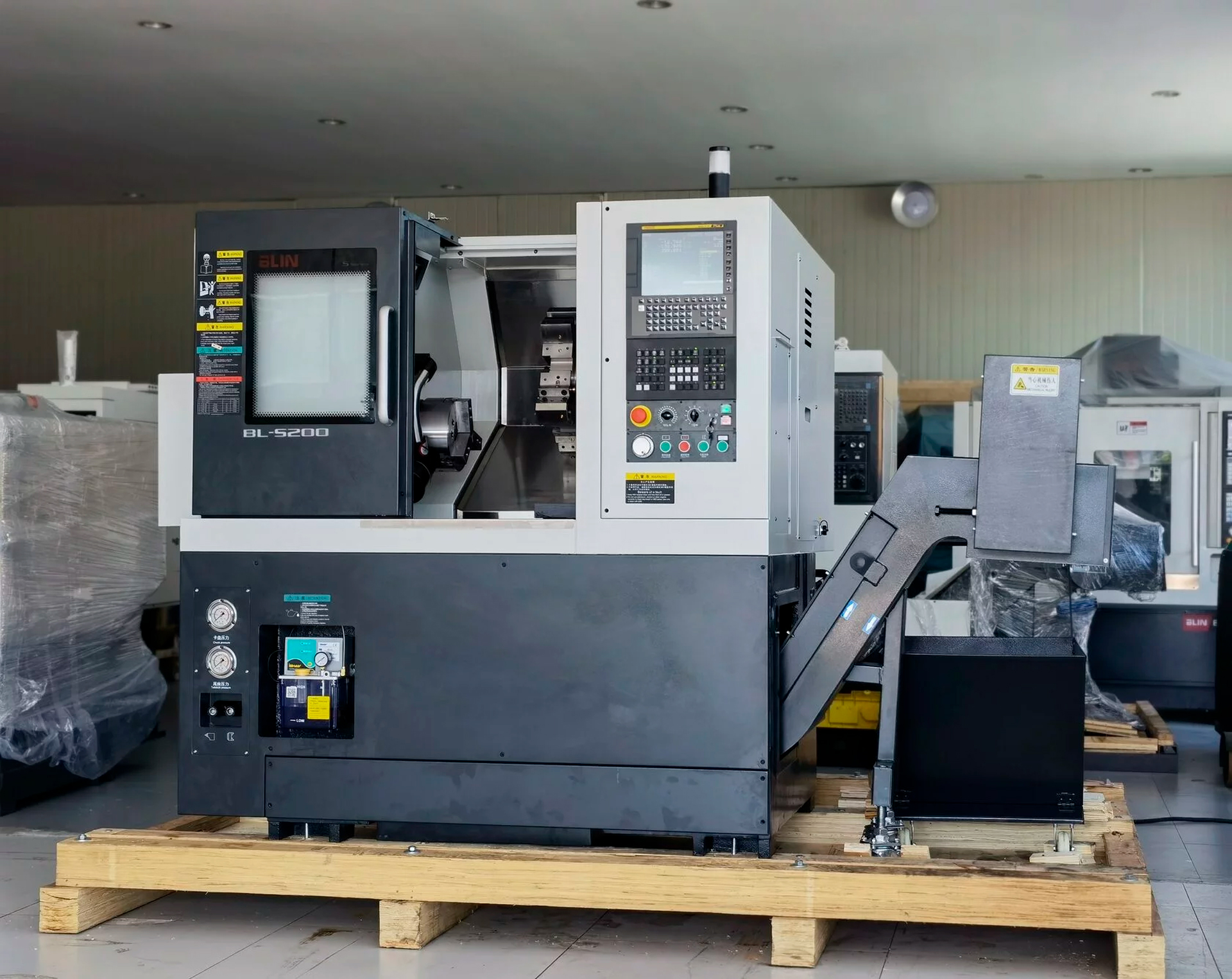

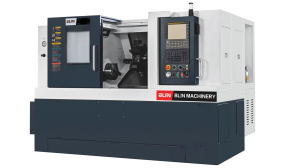

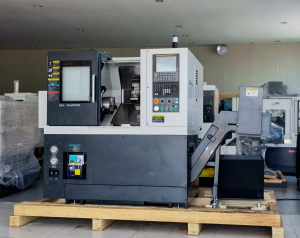

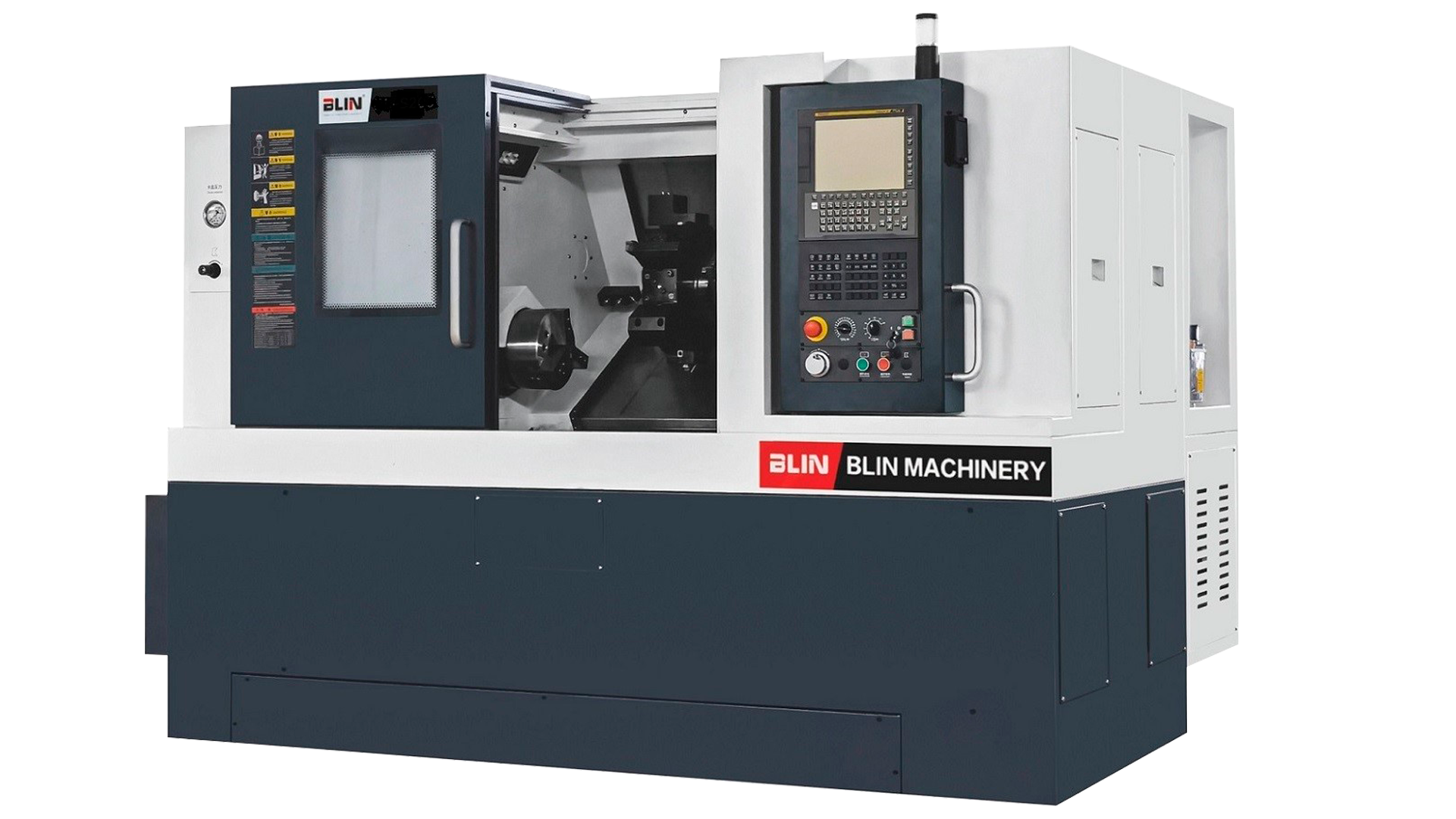

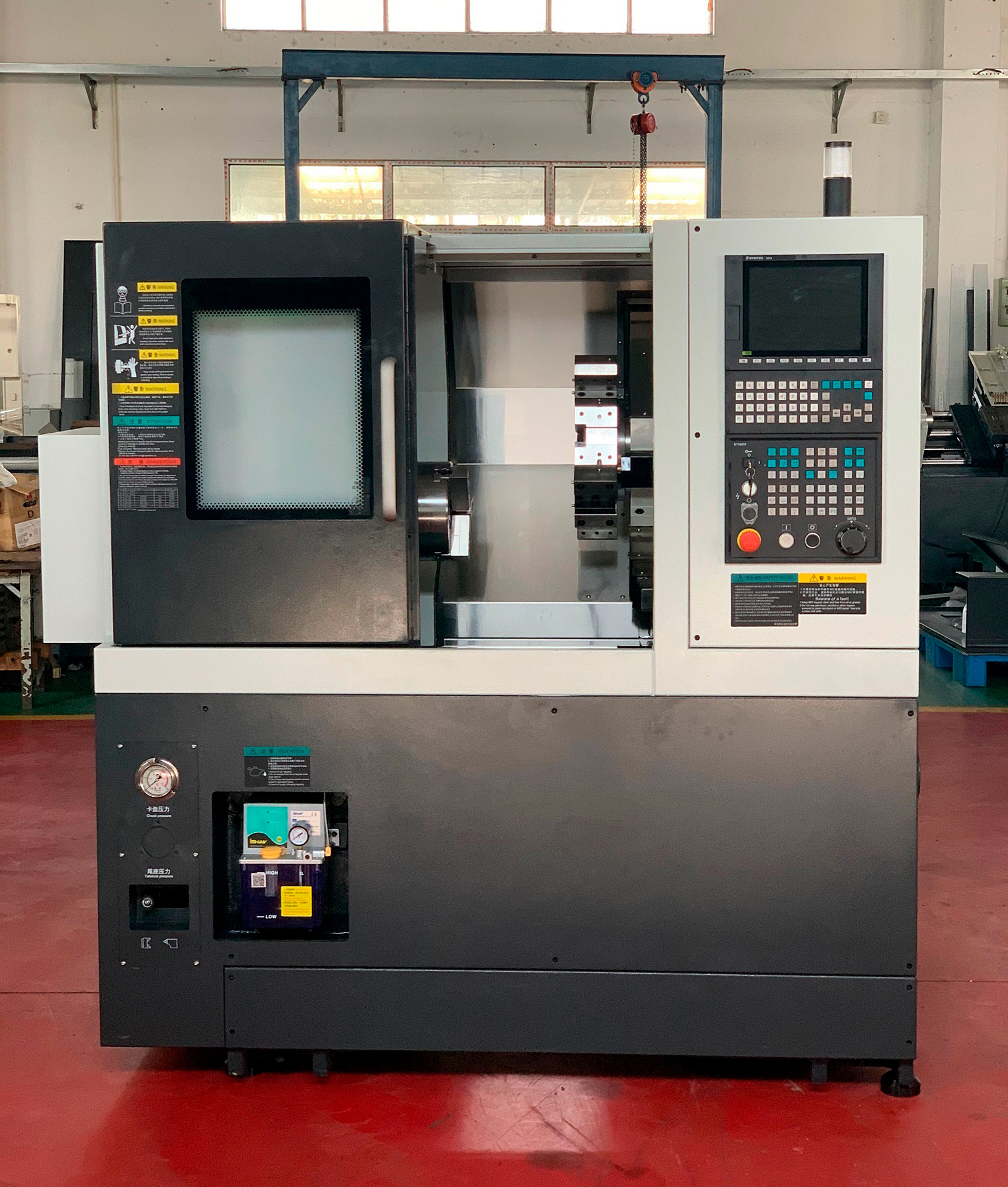

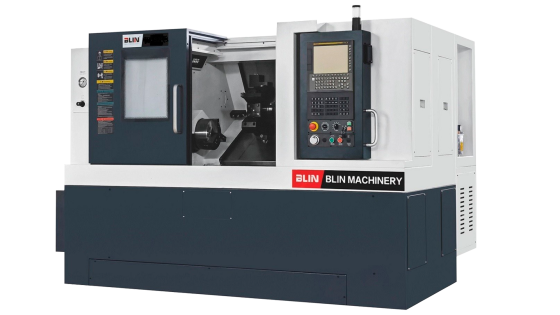

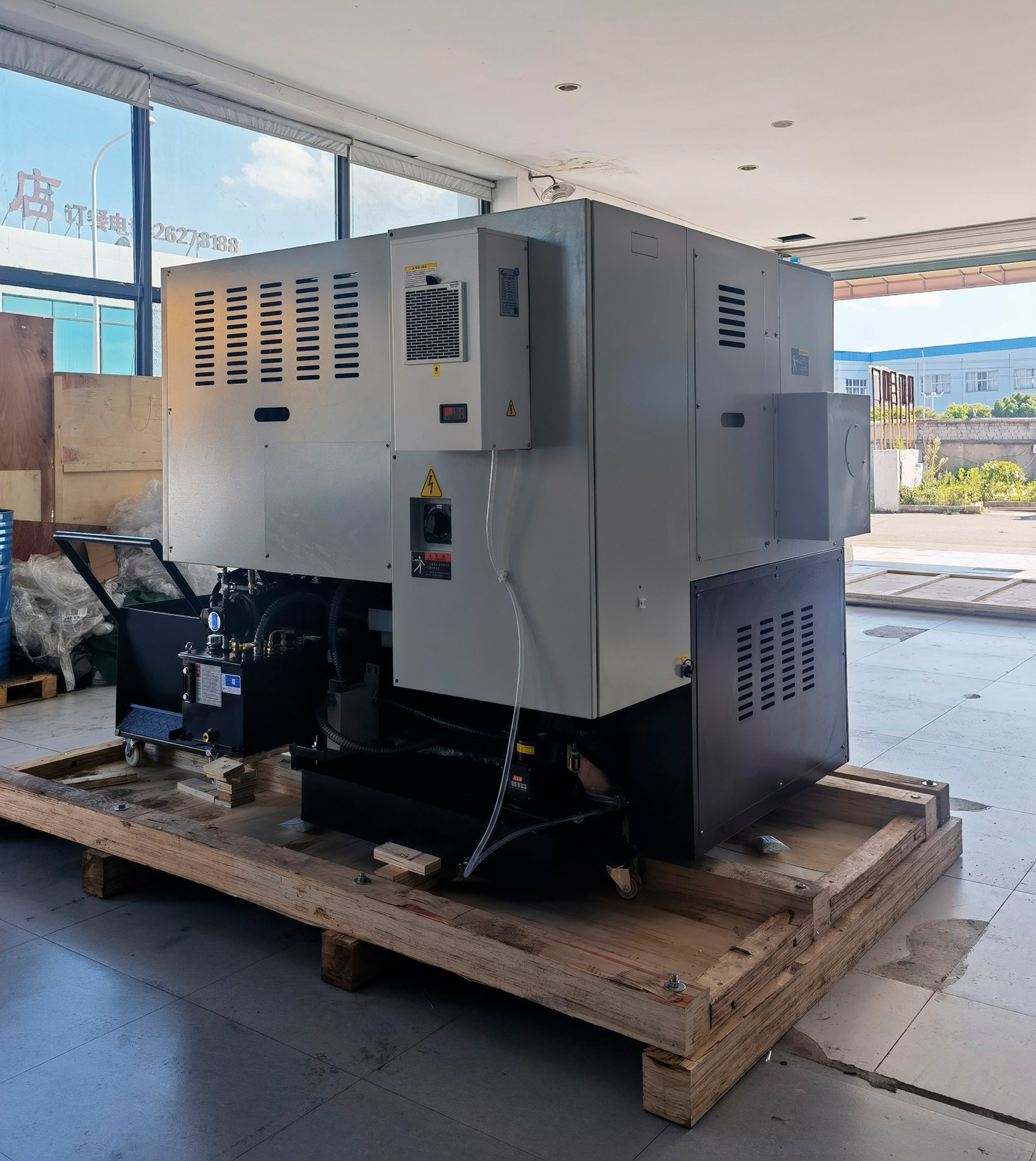

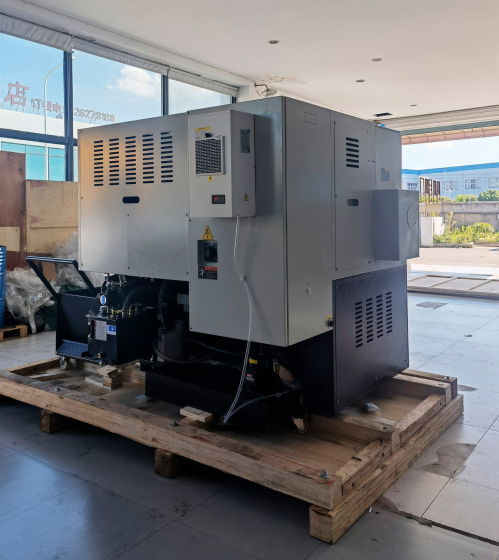

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL S200 H Syntec

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL S200 H Syntec — это компактный токарный центр с повышенной жёсткостью, предназначенный для обработки деталей диаметром до 360 мм и длиной до 280 мм. Оснащён 8-дюймовым гидравлическим патроном, 8- или 12-позиционной гидравлическо-серво револьверной головкой и гидравлической задней бабкой, станок оптимален для тяжелых операций в серийном производстве. Система ЧПУ Syntec обеспечивает интуитивное управление, а наклонная станина (30°) из чугуна HT300 с коробчатыми направляющими гарантирует стабильность и точность. Модульный дизайн позволяет легко интегрировать дополнительные опции, такие как сборщик деталей или автоматический стружкоотвод.

Назначение станка

• Токарная обработка деталей диаметром до 360 мм.
• Обработка заготовок длиной до 280 мм.
• Серийное производство с использованием гидравлическо-серво револьверной головки.
• Работа с прутковым материалом диаметром до 51 мм.

Ключевые функциональные возможности

Преимущества использования

• Наклонная станина (30°) из чугуна HT300 с коробчатыми направляющими для сверхвысокой жёсткости.
• Высокая точность: IT6, шероховатость Ra0.4–1.6, округлость ≤0.003 мм, позиционирование 0.005/0.008 мм (X/Z).
• Надёжные компоненты от Syntec, SKF/NSK, PMI/HIWIN.
• Коробчатые направляющие для тяжёлых нагрузок и точной обработки.
• Компактная конструкция с большим внутренним пространством для удобной эксплуатации.

Области применения

• Серийное производство деталей с токарной обработкой.
• Изготовление прецизионных компонентов для тяжелого машиностроения.
• Автомобильная и гидравлическая промышленность.
• Обработка деталей с высокой точностью и сложной геометрией.

BL S200 H Syntec сочетает сверхвысокую жёсткость, точность и простоту управления, что делает его идеальным для тяжелых токарных задач.

Технические характеристики токарного станка

Детальное описание узлов станка

Конструкция станины

• Монолитная наклонная станина (30°) из чугуна HT300 с многослойными рёбрами жёсткости.
• Термическая обработка и FEA-анализ для минимальной деформации и высокой устойчивости.
• Особенности:
  • Эффективное стружкоудаление благодаря наклонной конструкции.
  • Сверхвысокая жёсткость благодаря коробчатым направляющим.
  • Компактный дизайн с большим внутренним пространством.

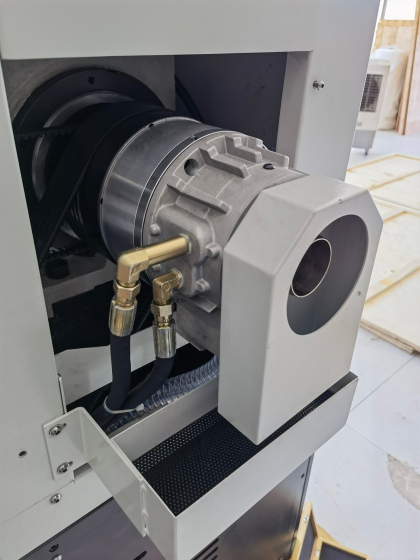

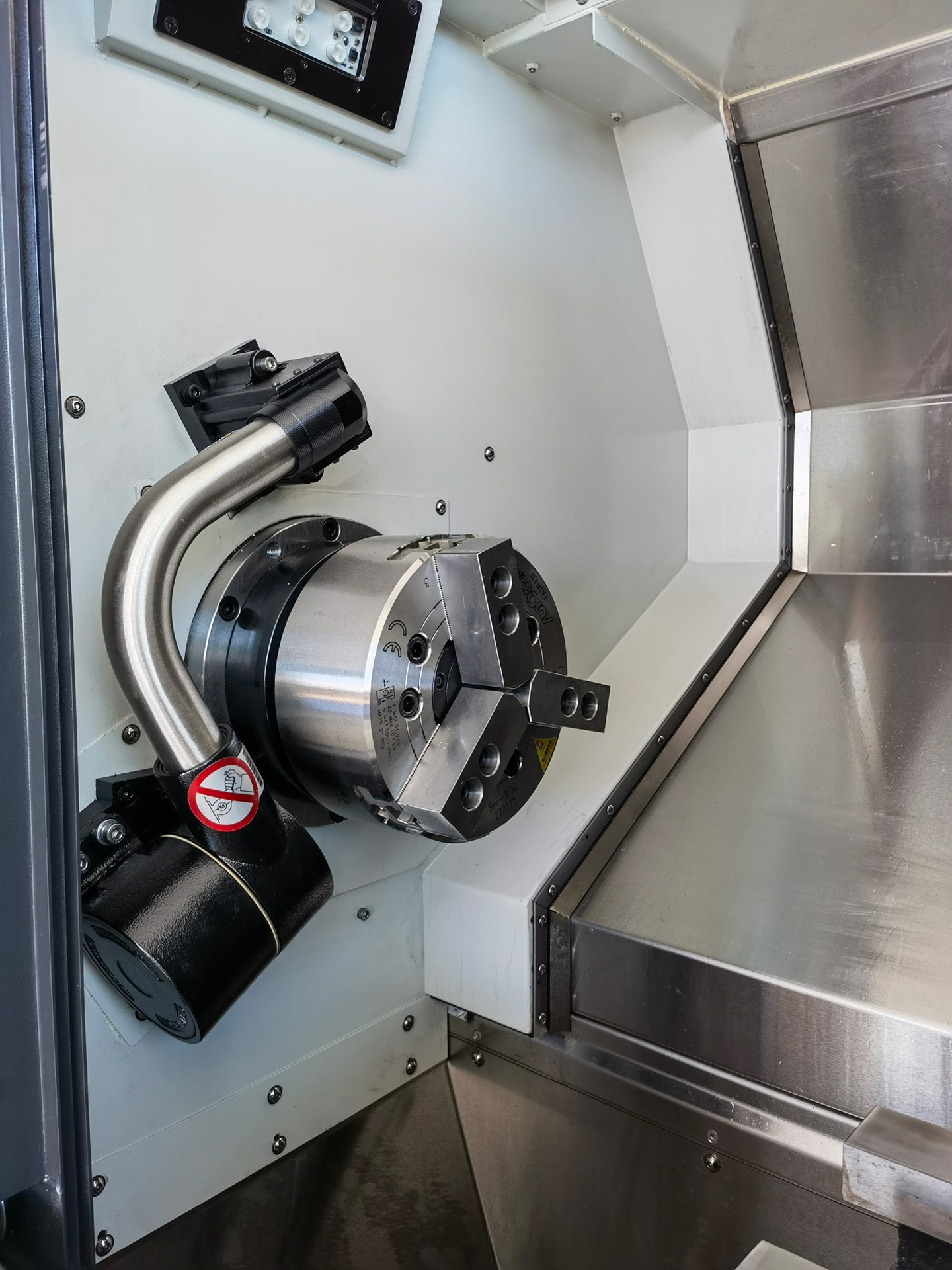

Шпиндель

• Высокоточный цельный шпиндель с серводвигателем Syntec, до 4 000 об/мин.
• Диаметр отверстия 66 мм, крепление A2-6, мощность 11/15 кВт.
• Подшипники SKF/NSK для высокой надёжности.

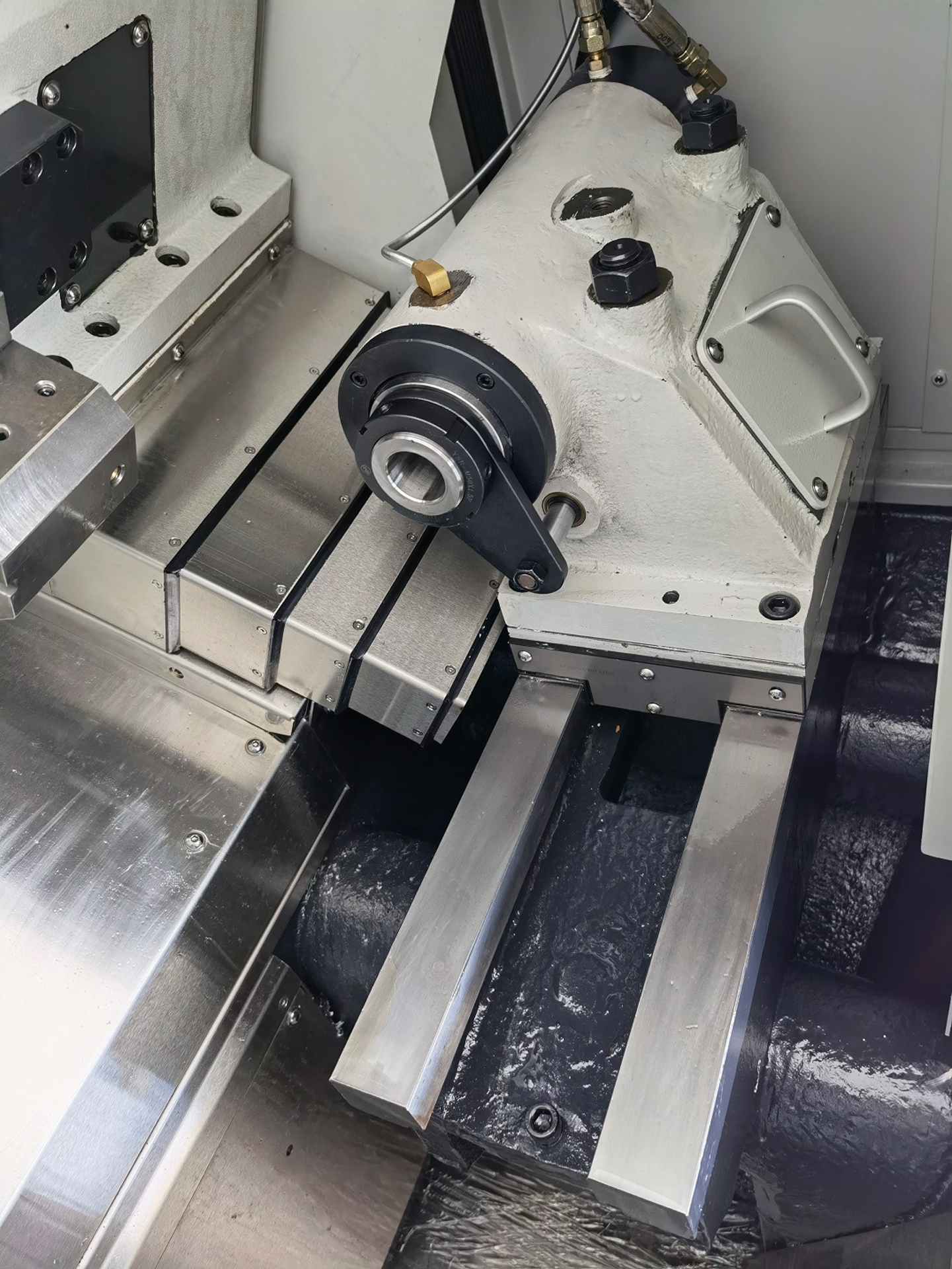

Задняя бабка

• Гидравлическая задняя бабка с конусом MT4#.
• Диаметр пиноли 75 мм, ход 90 мм.
• Перемещение по коробчатым направляющим для повышенной жёсткости.

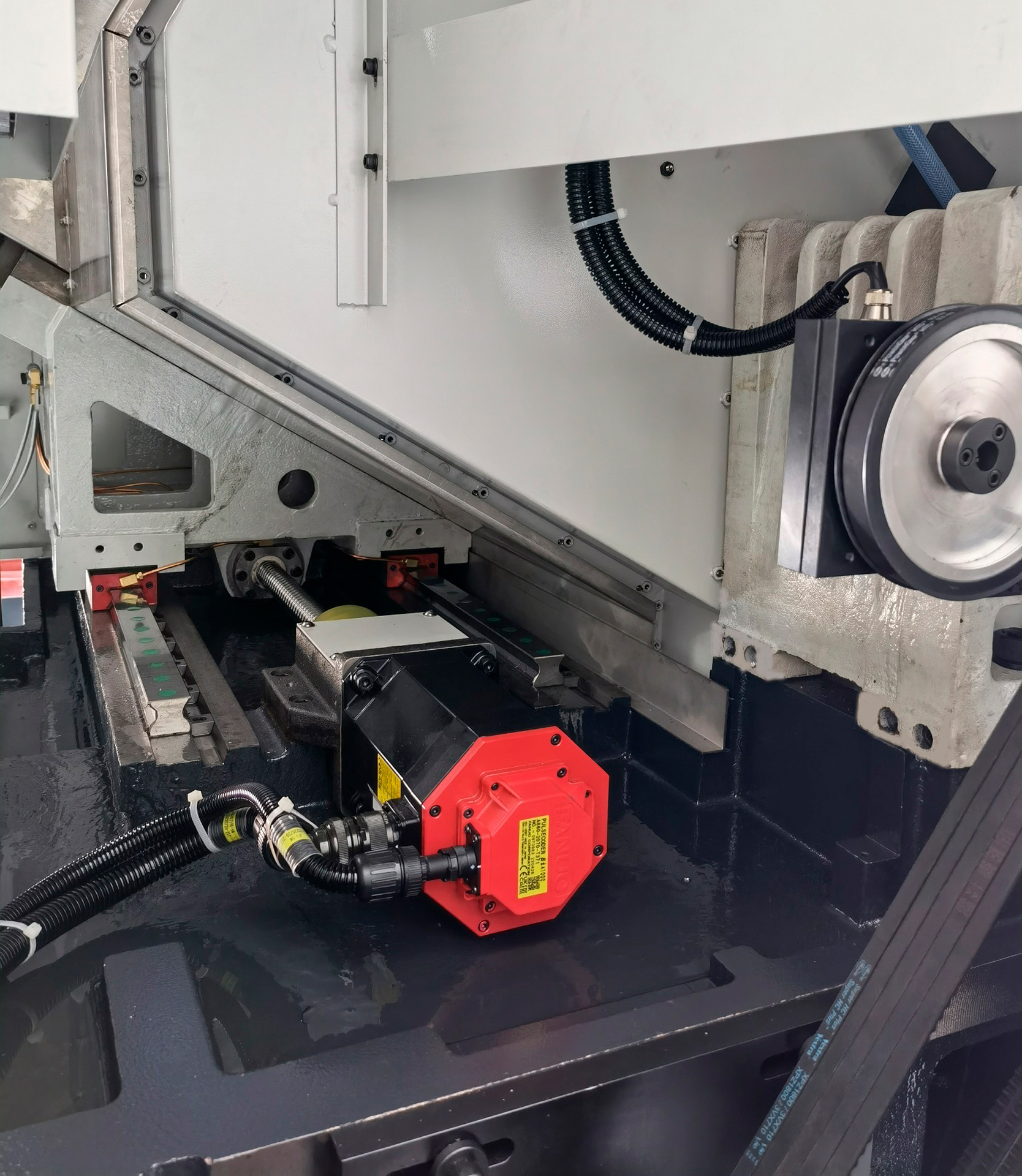

Перемещение по осям

• Коробчатые направляющие для сверхвысокой нагрузочной способности.
• Высокоточные ШВП PMI/HIWIN (Ø32 мм, шаг 10 мм) с двойными гайками.
• Скорость быстрых перемещений: 24 м/мин (X/Z).

Инструментальная система

• 8- или 12-позиционная гидравлическо-серво револьверная головка (опция).
• Размер хвостовика: 25×25 мм, Ø40 мм.
• Время смены инструмента: 0.28 с (соседний), 0.4 с (дальний).

Система ЧПУ и управления

• Syntec с поддержкой осей X, Z и G-кодов.
• Интерфейсы: RS232, USB, Ethernet для интеграции с CAD/CAM.
• Интуитивное управление для токарных операций.

Система подачи СОЖ

• Независимый бак СОЖ с разделением масла и жидкости.
• Мощность насоса 370 Вт, расход 2.5–4.0 м³/ч.

Централизованная система смазки

• Автоматическая система смазки ISHAN для ШВП и направляющих.
• Контроль уровня смазки для долговечности узлов.

Главные преимущества токарного станка

1. Сверхвысокая жёсткость: Коробчатые направляющие для тяжелых нагрузок.
2. Точность: Шероховатость Ra0.4–1.6, округлость ≤0.003 мм.
3. Мощность: Способность обработки крупных прутков (до 51 мм).
4. Надёжность: Компоненты от Syntec, SKF/NSK, PMI/HIWIN.
5. Гибкость: Модульный дизайн для интеграции дополнительных опций.

BL S200 H Syntec — оптимальное решение для тяжелых токарных операций с высокой точностью и интуитивным управлением.

Экономическая эффективность

Купить токарный станок BL S200 H Syntec — это инвестиция в жёсткость и производительность. Коробчатые направляющие и высокая точность обеспечивают стабильную обработку, сокращая время на настройку и повышая окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, гидравлический патрон 8’’, гидравлическо-серво револьверная головка (8/12 позиций), задняя бабка.
  • Документация: Руководство, электрические схемы, инструкции по ЧПУ Syntec.
  • Осмотр: Проверка шпинделя, подшипников, ШВП, направляющих, револьверной головки, задней бабки.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), нагрузка 3 100 кг.
    • Габариты: 1 830 × 1 640 × 1 690 мм + 1 м для доступа.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, 20 кВт.
  • Гидравлика: Гидростанция для патрона и револьверной головки.
  • Инструменты: Грузоподъёмное оборудование (3 100 кг), уровень, анкерные болты, смазка ISHAN, СОЖ.
• Установка станка
  • Размещение: Выровнять по уровню (≤0,02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Гидравлика: Подсоединить шланги для патрона 8’’ и револьверной головки.
  • Инструментальная система: Установить инструменты (25×25 мм, Ø40 мм).
  • Дополнительные системы:
    • Автоматический стружкоотвод (опция).
    • Датчик инструмента (опция).
    • Сборщик деталей (опция).

Комплектация

• Система ЧПУ Syntec
• Гидравлический патрон 8’’
• Гидравлическо-серво револьверная головка (8/12 позиций)
• Гидравлическая задняя бабка (MT4#)
• Чугунная станина HT300
• Система смазки ISHAN
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации

Дополнительная комплектация

• Автоматический стружкоотвод
• Датчик инструмента
• Сборщик деталей
