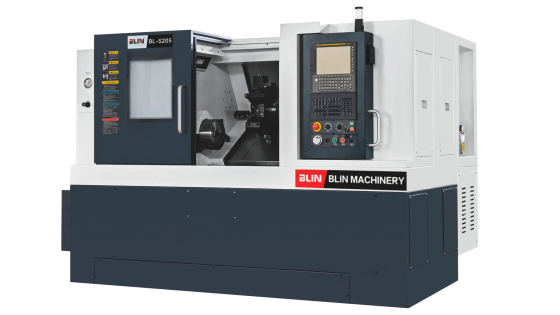

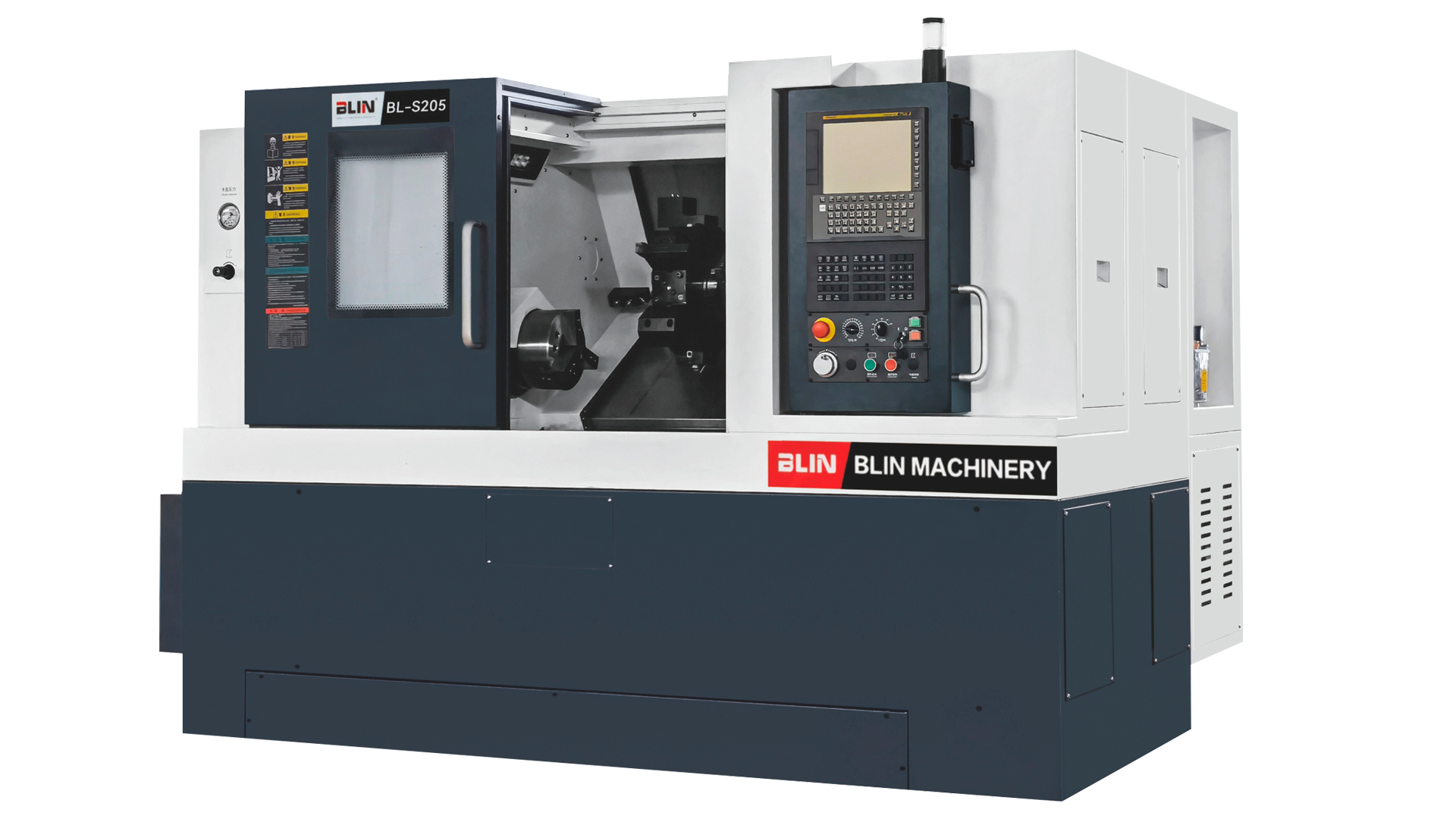

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL S205 Fanuc

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL S205 Fanuc — это мощный токарный центр для высокоточной обработки деталей диаметром до 500 мм и длиной до 500 мм. Оснащён 8-дюймовым гидравлическим патроном и 8-позиционной гидравлическо-серворевольверной головкой, станок оптимален для серийного производства в машиностроении и металлообработке. Система ЧПУ FANUC 0i TF обеспечивает точное управление, а наклонная станина (30°) из чугуна HT300 гарантирует высокую жёсткость и эффективное стружкоудаление. Модульный дизайн позволяет интегрировать опции, такие как датчик инструмента, сборщик деталей и дополнительные размеры инструментальных держателей.

Назначение станка

• Высокоточная токарная обработка деталей диаметром до 500 мм.
• Обработка заготовок длиной до 500 мм.
• Серийное производство с 8-позиционной револьверной головкой.
• Работа с прутковым материалом диаметром до 65 мм.

Ключевые функциональные возможности

Преимущества использования

• Наклонная станина (30°) из чугуна HT300 с многослойными рёбрами жёсткости.
• Высокая точность: IT6, Ra0.4~1.6, ≤0.003 мм (округлость), ±0,005/0,008 мм (позиционирование X/Z).
• Надёжные компоненты от FANUC, NSK, PMI/HIWIN, SAUTER.
• Роликовые линейные направляющие для тяжелых нагрузок.
• Модульный дизайн для интеграции опций.

Области применения

• Серийное производство средних и крупных деталей.
• Металлообработка для высокоточных компонентов.
• Автомобилестроение и аэрокосмическая промышленность.
• Производство гидравлических и механических узлов.

BL S205 Fanuc сочетает жёсткость, точность и гибкость для эффективного серийного производства.

Технические характеристики токарного станка

Детальное описание узлов станка

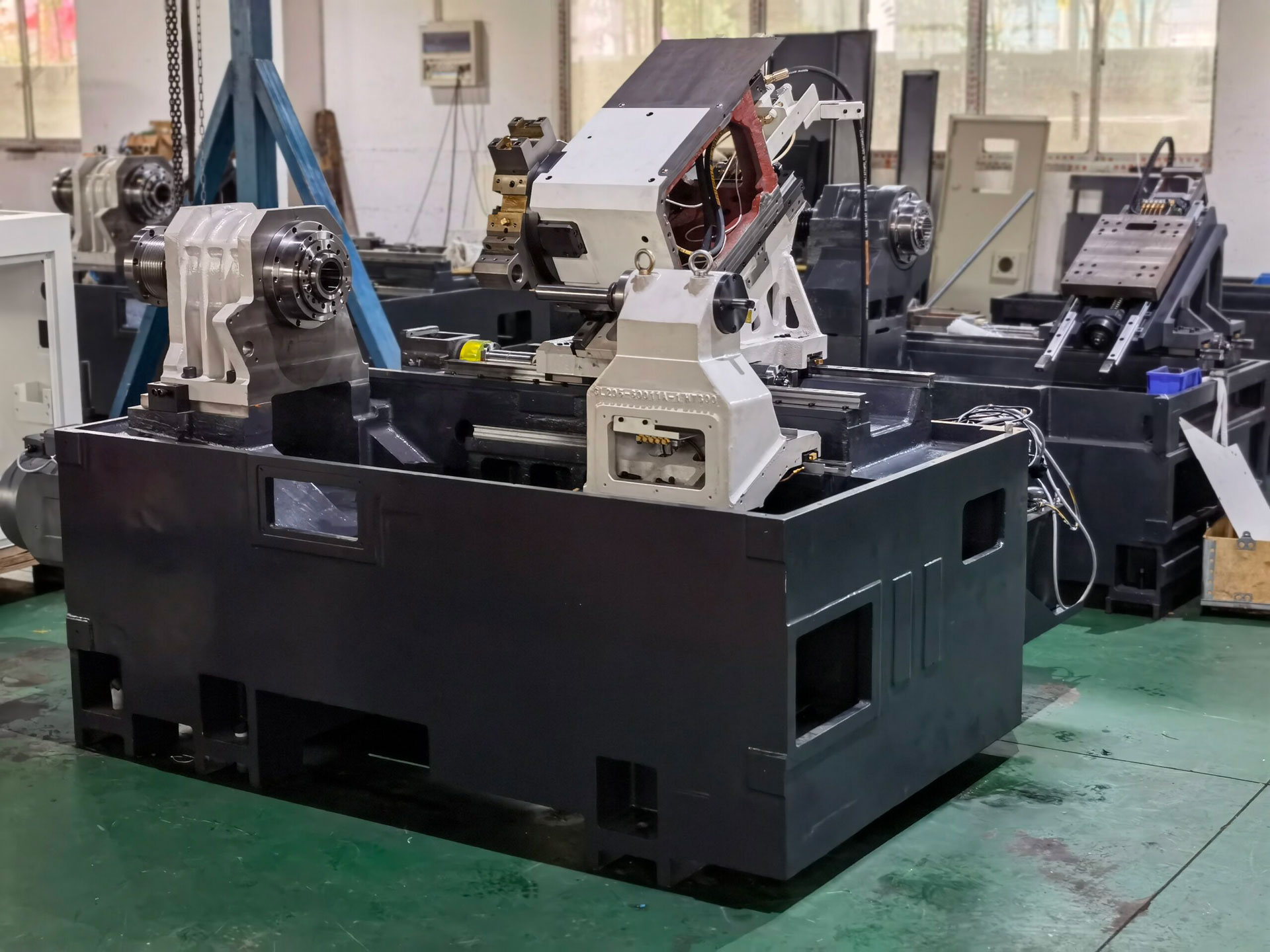

Конструкция станины

• Монолитная наклонная станина (30°) из чугуна HT300 с многослойными рёбрами жёсткости.
• Термическая обработка и FEA-анализ для минимальных деформаций.
• Особенности:
  • Эффективное стружкоудаление.
  • Высокая устойчивость при тяжелых нагрузках.
  • Модульный дизайн для опций.

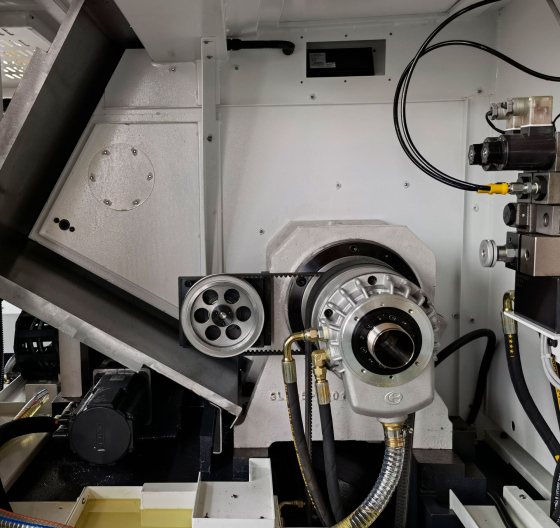

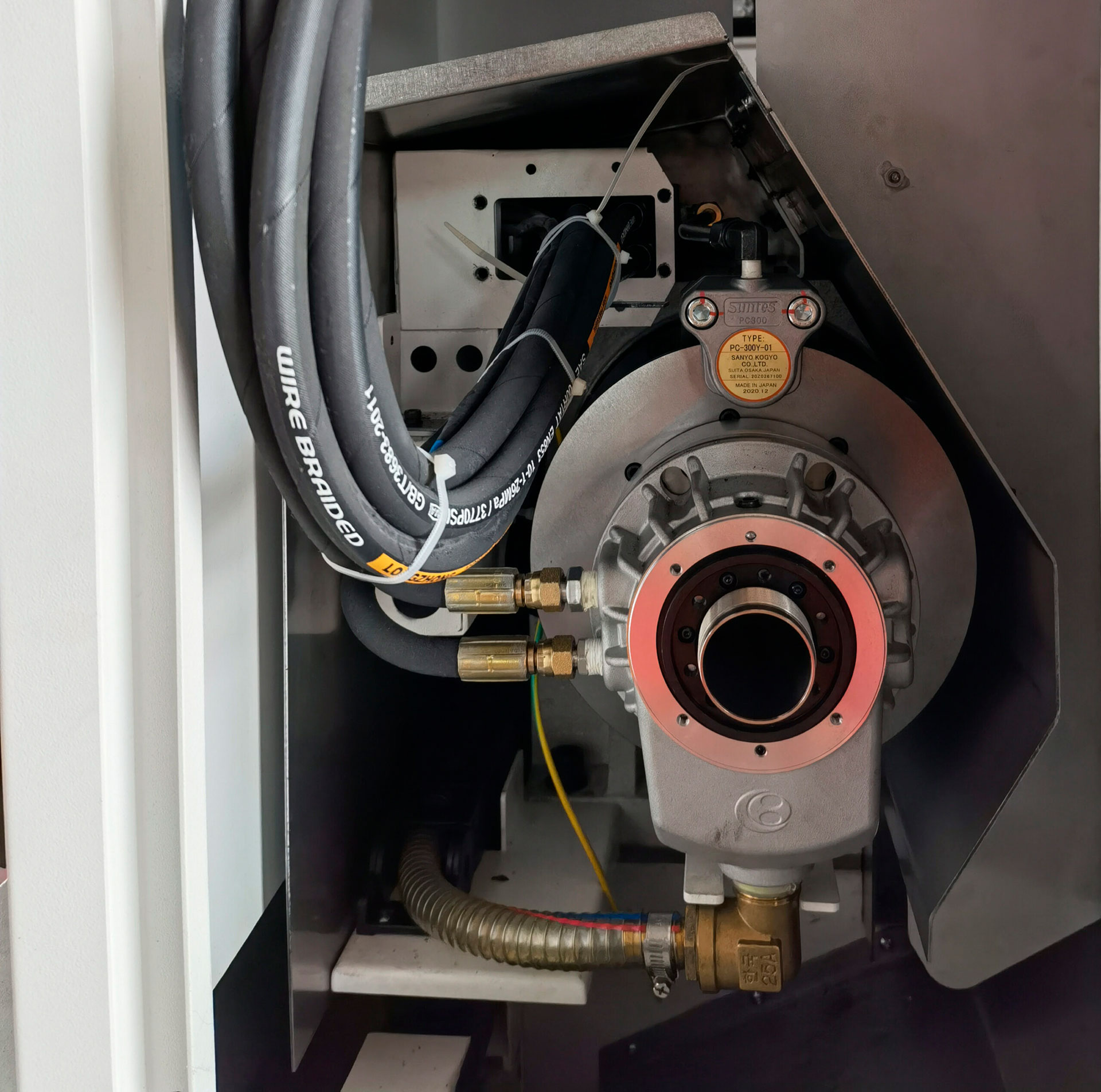

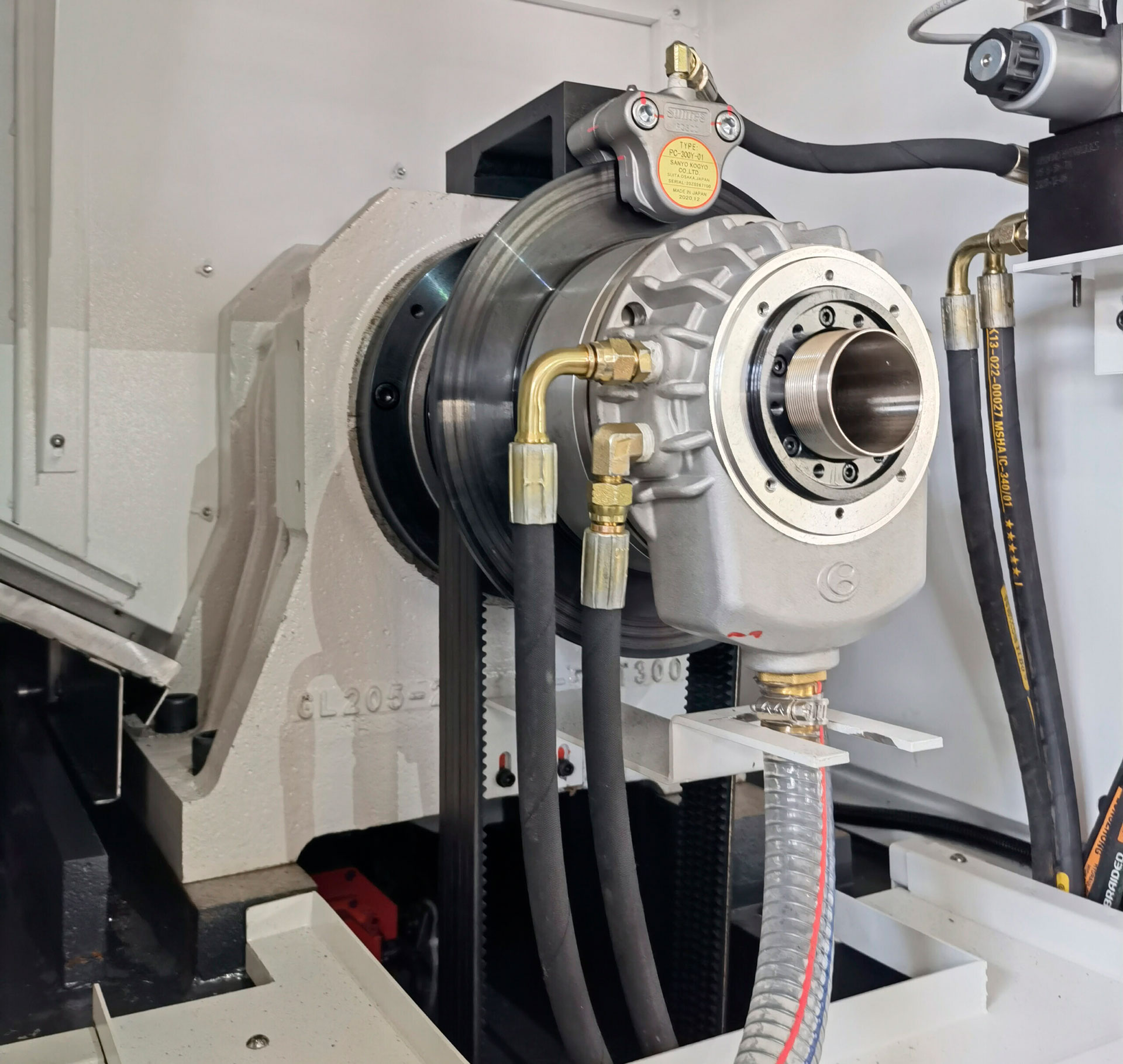

Шпиндель

• Высокоточный цельный шпиндель с серводвигателем FANUC.
• Скорость до 4 000 об/мин, мощность 11/15 кВт.
• Диаметр отверстия 86 мм, крепление A2-6.

Перемещение по осям

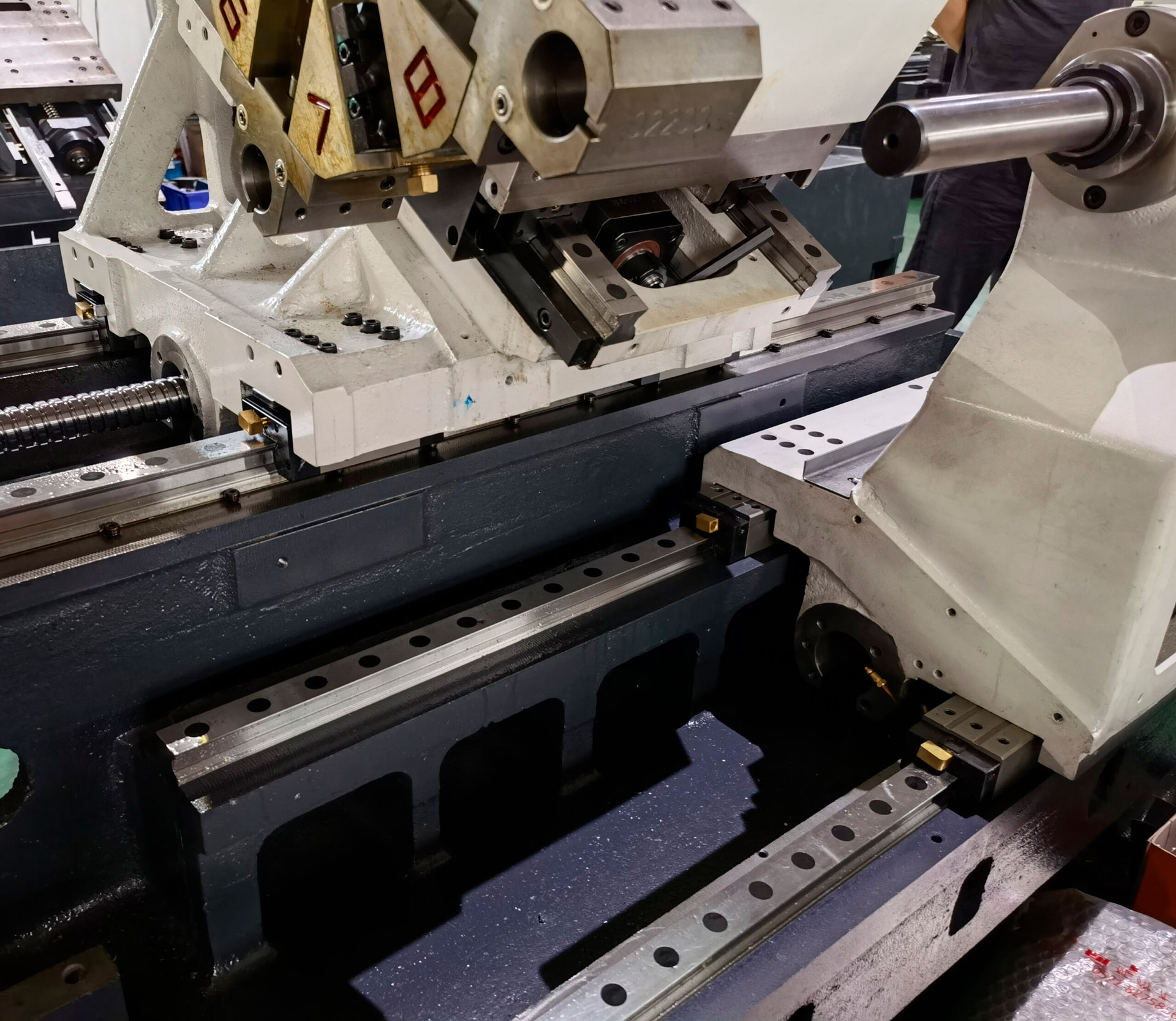

• Роликовые линейные направляющие PMI/HIWIN для тяжелых нагрузок.
• ШВП PMI/HIWIN с двойными гайками для высокой точности.
• Скорость быстрых перемещений 24/24 м/мин.
• Мощность моторов осей 1.8/1.8 кВт.

Инструментальная система

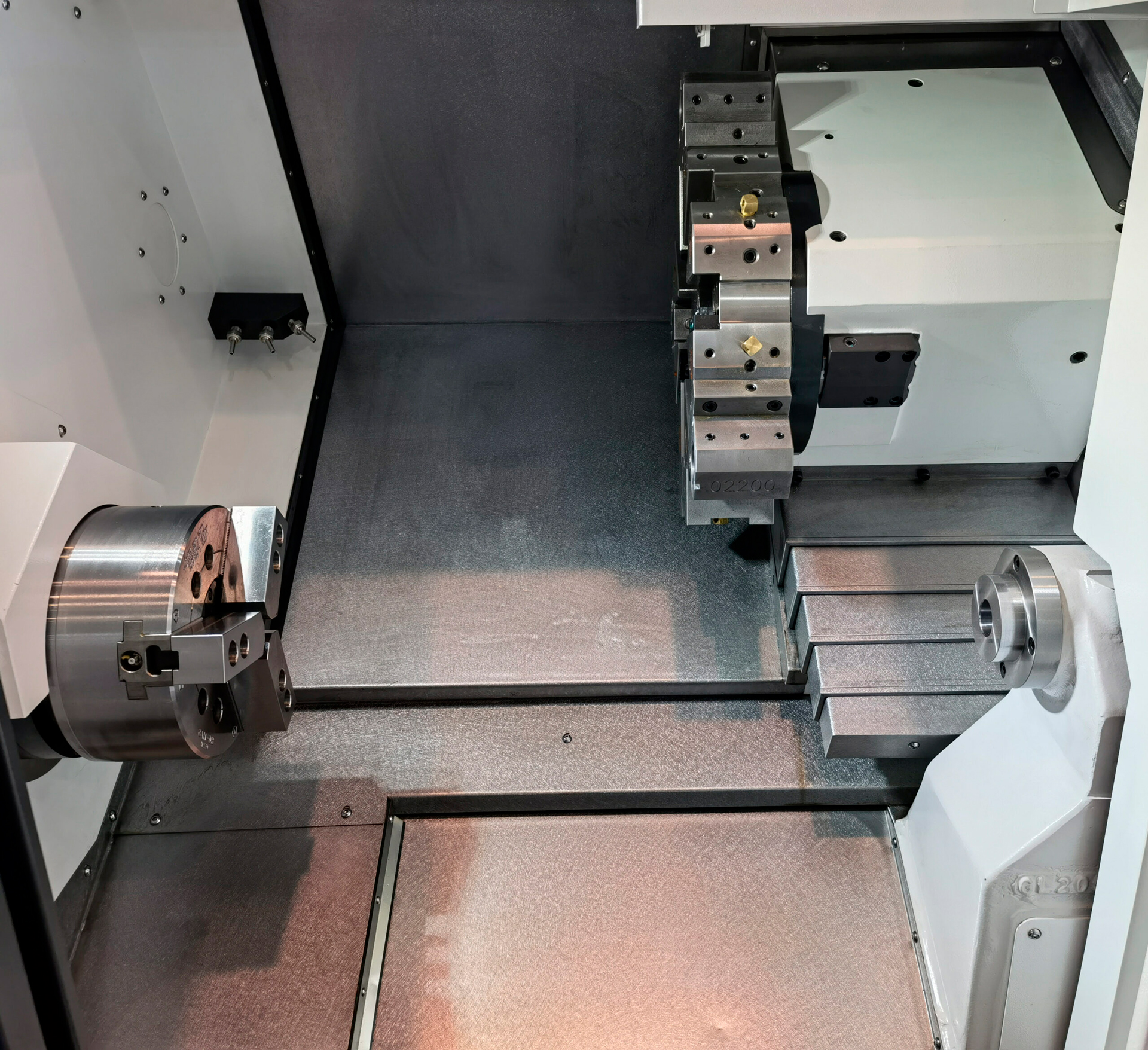

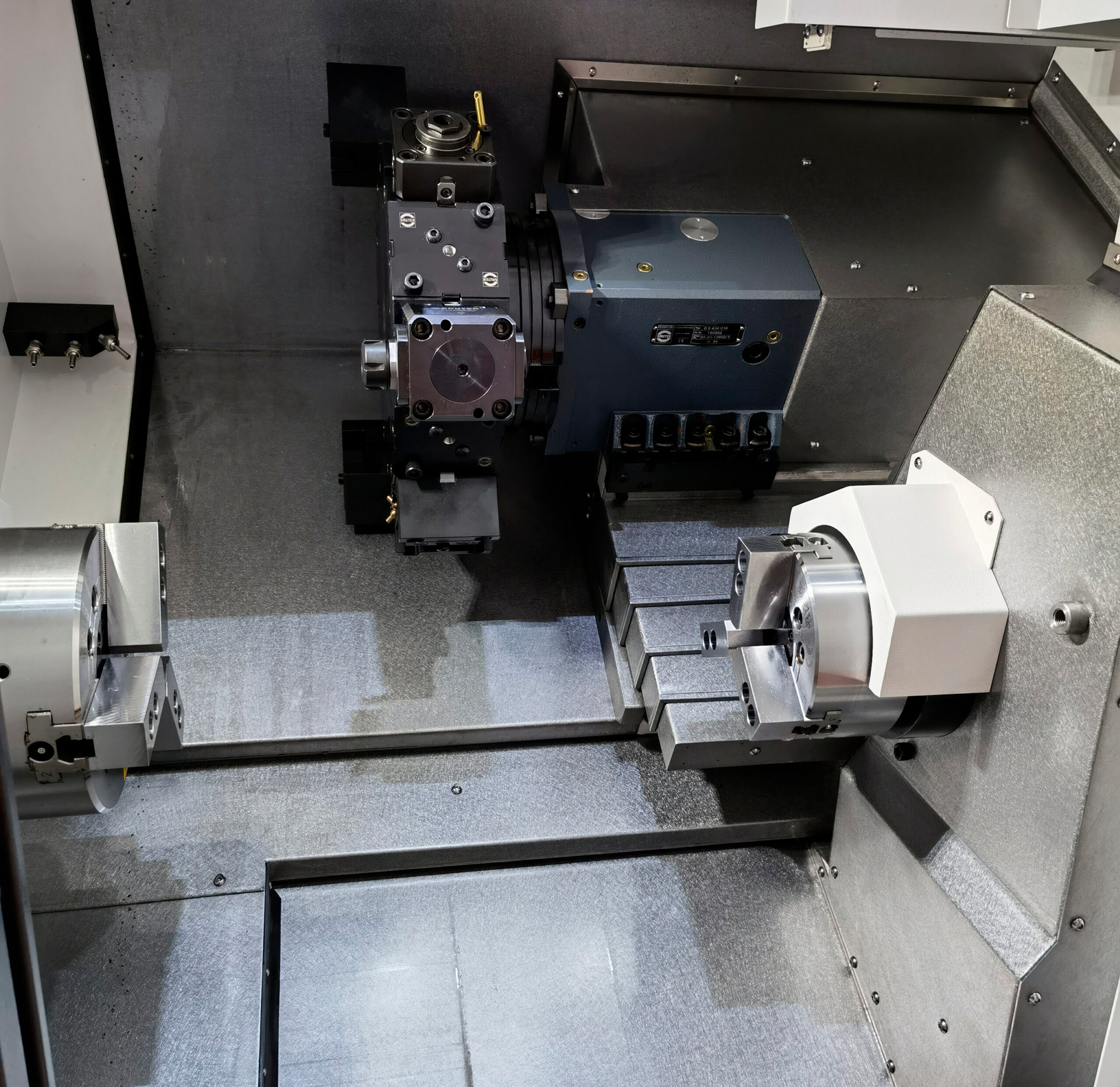

• 8-позиционная гидравлическо-серворевольверная головка SAUTER.
• Размер хвостовика: 25×25 мм, Ø40 мм.

Система ЧПУ и управления

• FANUC 0i TF с поддержкой G-кодов и CAD/CAM-интеграции.
• Интерфейсы: RS232, USB, Ethernet.
• Интуитивное управление для сложных токарных операций.

Система подачи СОЖ

• Независимый бак СОЖ с разделением масла и жидкости.
• Мощность насоса 480 Вт, расход 2.5 м³/ч.

Централизованная система смазки

• Автоматическая система ISHAN (Тайвань) для ШВП и направляющих.
• Контроль уровня смазки для надёжной работы.

Главные преимущества токарного станка

1. Точность: Шероховатость Ra0.4~1.6, округлость ≤0.003 мм.
2. Жёсткость: Станина HT300 с рёбрами жёсткости для тяжелых нагрузок.
3. Гибкость: 8-позиционная револьверная головка для разнообразных операций.
4. Надёжность: Компоненты FANUC, NSK, PMI/HIWIN, SAUTER.
5. Модульность: Поддержка опций, таких как датчик инструмента.

Станок идеально подходит для тяжелонагруженного серийного производства с высокой точностью.

Экономическая эффективность

Купить токарный станок BL S205 Fanuc — это инвестиция в надёжность и производительность. Револьверная головка и модульный дизайн сокращают время обработки, обеспечивая быструю окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, гидравлический патрон 8’’, 8-позиционная револьверная головка.
  • Документация: Руководство, электрические схемы, инструкции по ЧПУ FANUC.
  • Осмотр: Проверка шпинделя, подшипников, ШВП, направляющих, револьверной головки.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), нагрузка 4 000 кг.
    • Габариты: 2 500/3 500 × 1 800 × 1 800 мм (без/с конвейером стружки) + 1 м для доступа.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, 20 кВт.
  • Гидравлика: Гидростанция для патрона и револьверной головки.
  • Инструменты: Грузоподъёмное оборудование (4 000 кг), уровень, анкерные болты, смазка ISHAN, СОЖ.
• Установка станка
  • Размещение: Выровнять по уровню (≤0,02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Гидравлика: Подсоединить шланги для патрона 8’’ и револьверной головки.
  • Инструментальная система: Установить инструменты (25×25 мм, Ø40 мм).
  • Дополнительные системы:
    • Датчик инструмента (опция).
    • Сборщик деталей (опция).
    • Инструментальные держатели 25×25 мм (8T собственного производства, SAUTER 8T/12T) (опция).
    • Инструментальные держатели 20×20 мм (12T собственного производства) (опция).

Комплектация

• Система ЧПУ FANUC 0i TF
• Гидравлический патрон 8’’
• 8-позиционная гидравлическо-серворевольверная головка
• Чугунная станина HT300
• Система смазки ISHAN
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации

Дополнительная комплектация

• Датчик инструмента
• Сборщик деталей
• Инструментальные держатели 25×25 мм (8T собственного производства, SAUTER 8T/12T)
• Инструментальные держатели 20×20 мм (12T собственного производства)
