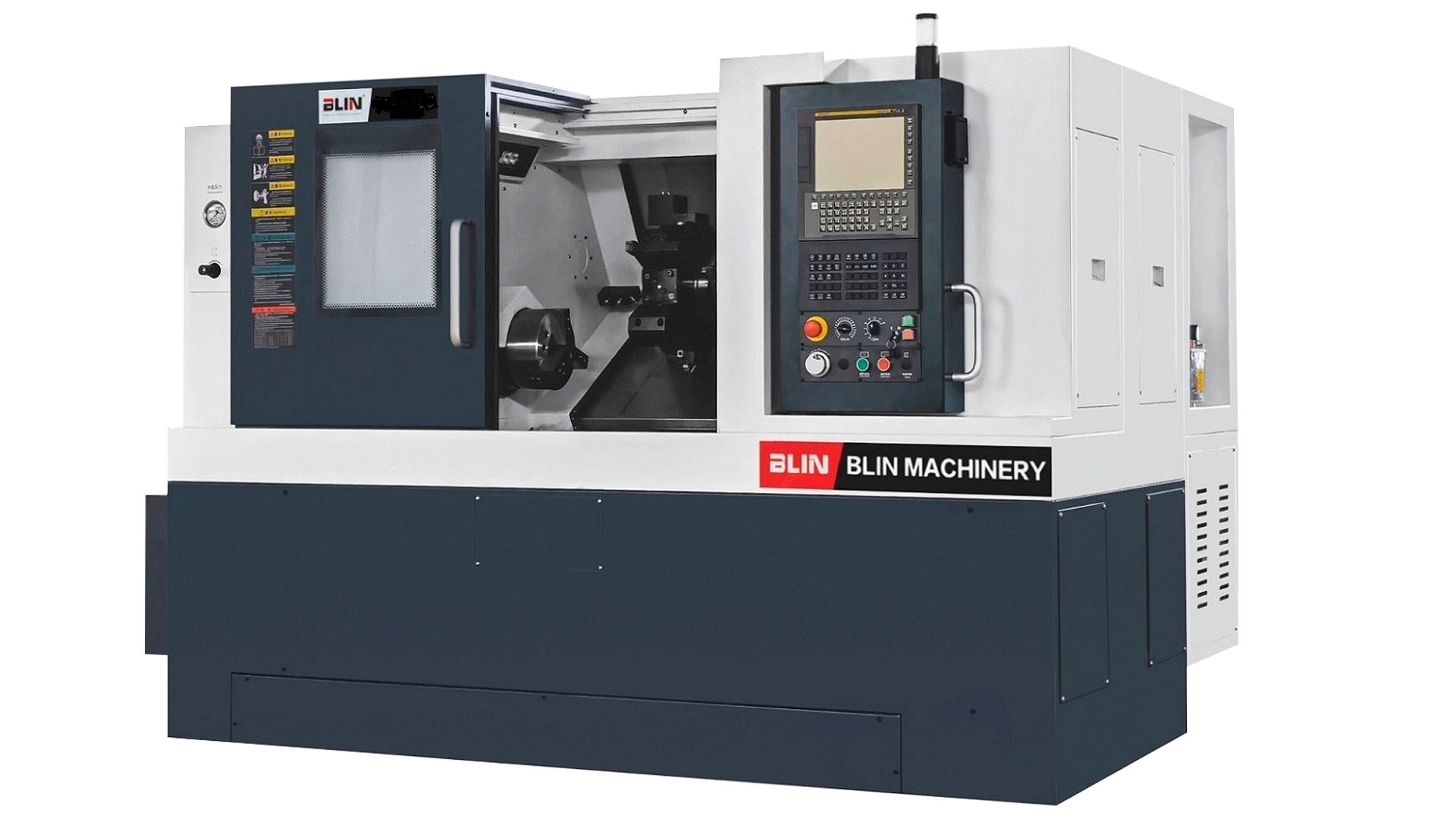

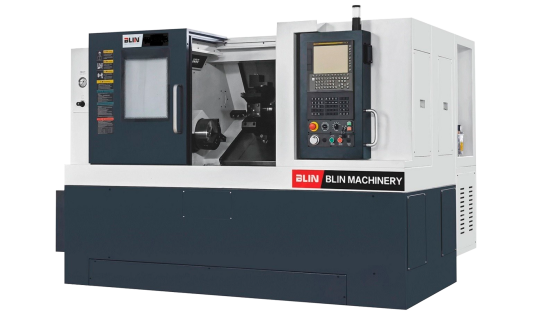

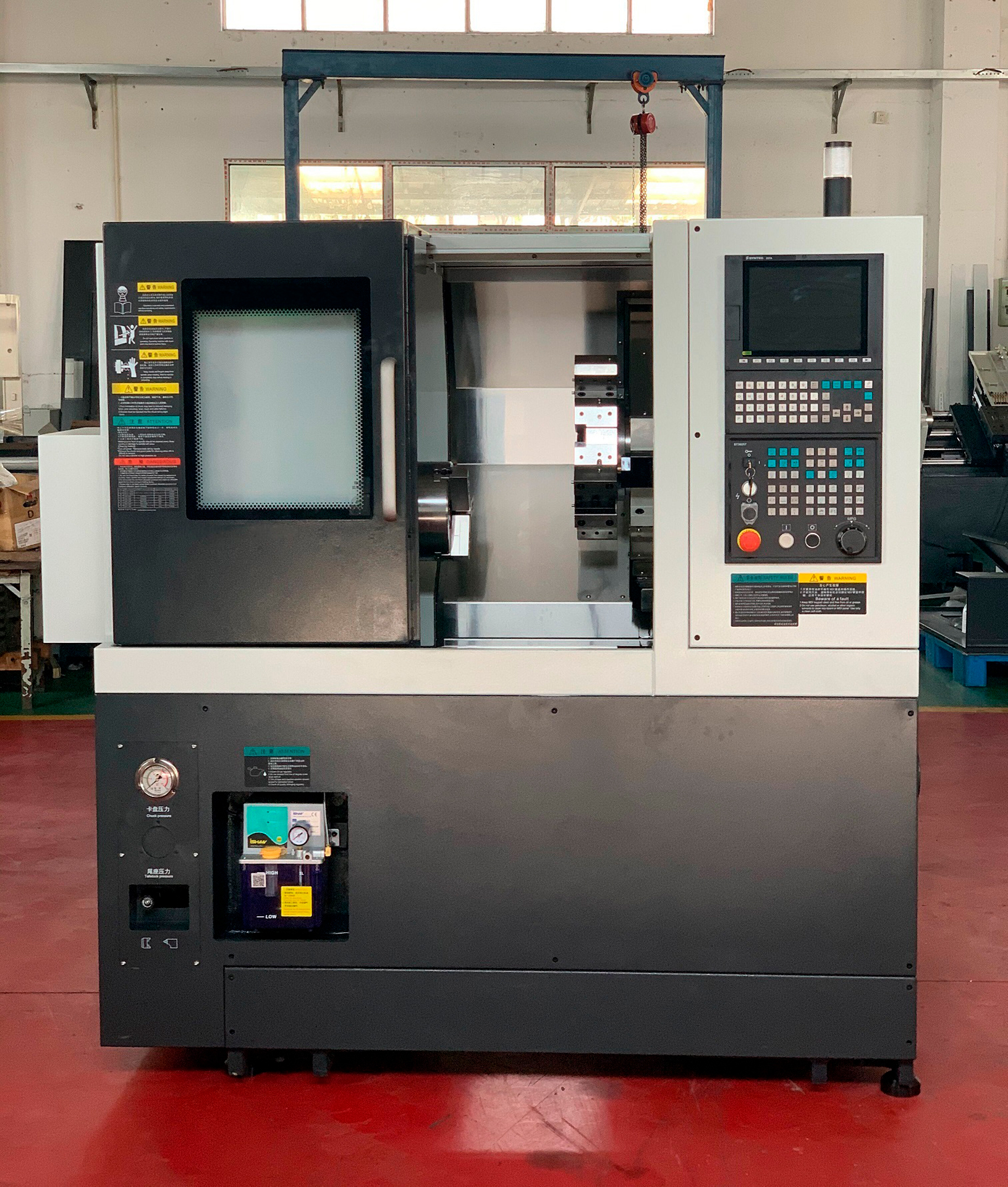

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL S200 LM Fanuc

Токарный станок с ЧПУ с наклонной станиной BLIN MACHINERY BL S200 LM Fanuc — это высокопроизводительный токарный центр с расширенными возможностями, предназначенный для обработки деталей диаметром до 360 мм и длиной до 450 мм. Оснащён 8-дюймовым гидравлическим патроном, 12-позиционной сервоуправляемой револьверной головкой VDI30/BMT45 с приводным инструментом и гидравлической задней бабкой, станок идеально подходит для сложных операций в серийном производстве. Система ЧПУ FANUC с поддержкой осей CS обеспечивает точное управление, а наклонная станина (30°) из чугуна HT300 гарантирует высокую жёсткость и эффективное стружкоудаление. Модульный дизайн позволяет легко интегрировать дополнительные опции, такие как автоматический стружкоотвод или роботизированные системы.

Назначение станка

• Токарная и фрезерная обработка деталей диаметром до 360 мм.
• Обработка заготовок длиной до 450 мм.
• Серийное производство с использованием приводного инструмента и 12-позиционной револьверной головки.
• Работа с прутковым материалом диаметром до 51 мм.

Ключевые функциональные возможности

Преимущества использования

• Наклонная станина (30°) из чугуна HT300 с многослойными рёбрами жёсткости для высокой устойчивости.
• Высокая точность: IT6, шероховатость Ra0.4–1.6, округлость ≤0.003 мм, позиционирование 0.005/0.008 мм (X/Z).
• Надёжные компоненты от FANUC, SKF/NSK, PMI/HIWIN, SAUTER.
• Роликовые линейные направляющие для тяжёлых нагрузок и точной обработки.
• Приводной инструмент с максимальной скоростью до 6 000 об/мин для фрезерных операций.

Области применения

• Серийное производство деталей с токарной и фрезерной обработкой.
• Изготовление высокоточных компонентов для машиностроения и приборостроения.
• Автомобильная, аэрокосмическая и энергетическая промышленность.
• Обработка деталей со сложной геометрией, требующих комбинированной обработки.

BL S200 LM Fanuc сочетает универсальность, точность и расширенные возможности обработки, что делает его идеальным для сложных задач в серийном производстве.

Технические характеристики токарного станка

Детальное описание узлов станка

Конструкция станины

• Монолитная наклонная станина (30°) из чугуна HT300 с многослойными рёбрами жёсткости.
• Термическая обработка и FEA-анализ для минимальной деформации и высокой устойчивости.
• Особенности:
  • Эффективное стружкоудаление благодаря наклонной конструкции.
  • Высокая жёсткость при обработке тяжёлых заготовок.
  • Компактный дизайн с большим внутренним пространством.

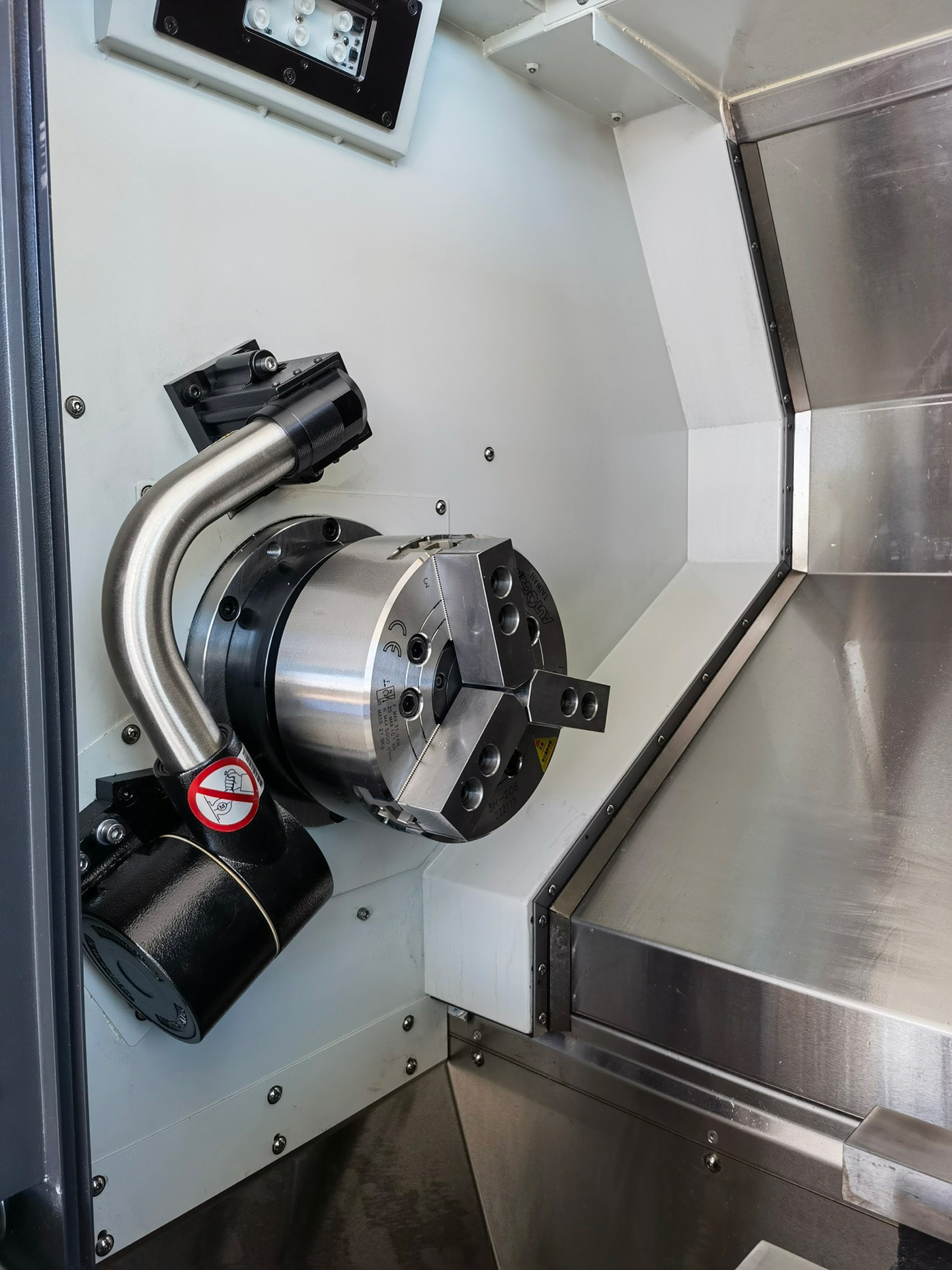

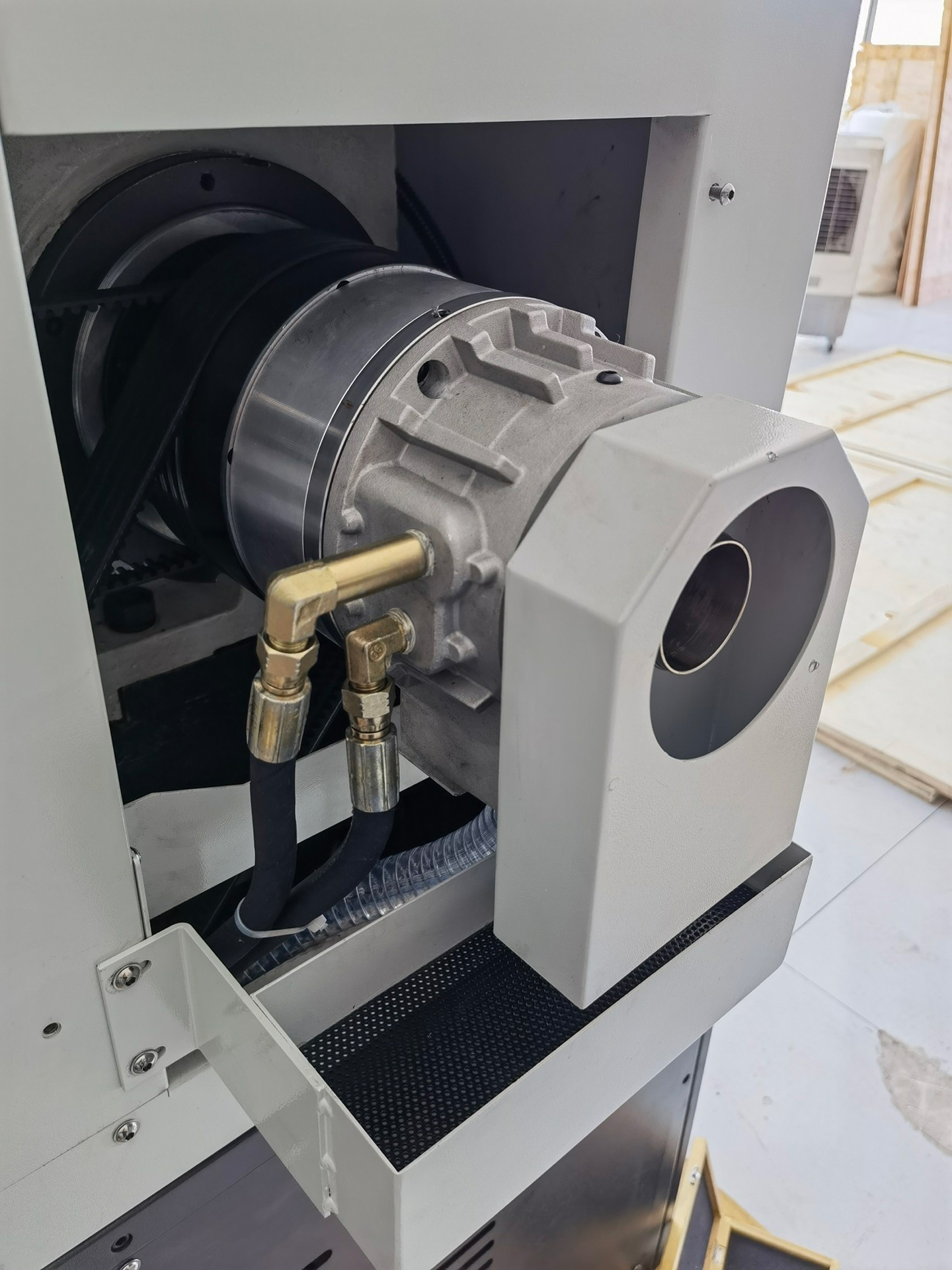

Шпиндель

• Высокоточный цельный шпиндель с серводвигателем FANUC, до 4 000 об/мин.
• Диаметр отверстия 66 мм, крепление A2-6, мощность 11/15 кВт.
• Поддержка CS осей с точностью деления 0.001°.
• Подшипники SKF/NSK для высокой надёжности.

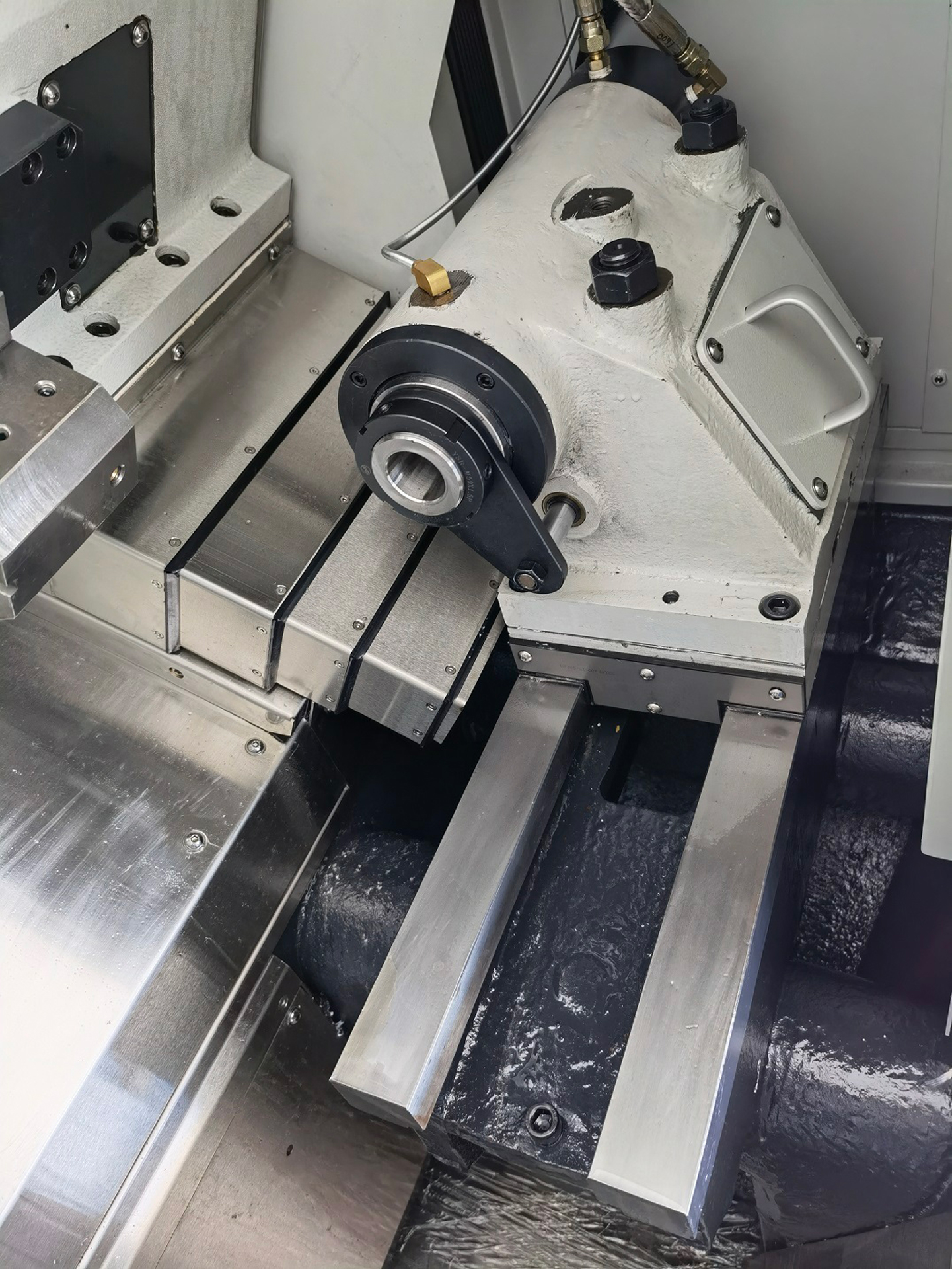

Задняя бабка

• Гидравлическая задняя бабка с конусом MT4#.
• Диаметр пиноли 75 мм, ход 90 мм.
• Перемещение по линейным направляющим для точной фиксации.

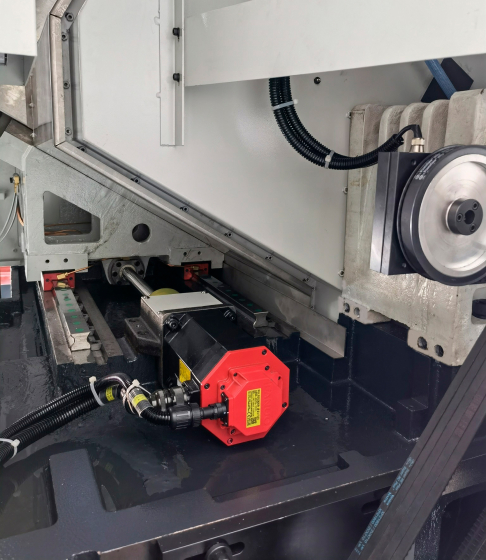

Перемещение по осям

• Роликовые линейные направляющие PMI/HIWIN (ширина 30/35 мм) для высокой нагрузочной способности.
• Высокоточные ШВП PMI/HIWIN (Ø32 мм, шаг 10 мм) с двойными гайками.
• Скорость быстрых перемещений: 24 м/мин (X/Z).

Инструментальная система

• 12-позиционная сервоуправляемая револьверная головка VDI30/BMT45 с приводным инструментом.
• Размер хвостовика: 20×20 мм, Ø32 мм.
• Мощность приводного инструмента: 4.5 кВт, скорость до 6 000 об/мин, крутящий момент 18 Н·м.
• Время смены инструмента: 0.18 с (соседний), 0.28 с (дальний).

Система ЧПУ и управления

• FANUC 0i TF с поддержкой осей X, Z, CS и G-кодов.
• Интерфейсы: RS232, USB, Ethernet для интеграции с CAD/CAM.
• Интуитивное управление для комбинированных токарно-фрезерных операций.

Система подачи СОЖ

• Независимый бак СОЖ с разделением масла и жидкости.
• Мощность насоса 370 Вт, расход 2.5–4.0 м³/ч.

Централизованная система смазки

• Автоматическая система смазки ISHAN для ШВП и направляющих.
• Контроль уровня смазки для долговечности узлов.

Главные преимущества токарного станка

1. Универсальность: Поддержка токарно-фрезерных операций благодаря приводному инструменту.
2. Точность: Шероховатость Ra0.4–1.6, округлость ≤0.003 мм.
3. Жёсткость: Станина HT300 и роликовые направляющие для стабильной обработки.
4. Надёжность: Компоненты от FANUC, SKF/NSK, PMI/HIWIN, SAUTER.
5. Гибкость: Модульный дизайн для интеграции дополнительных опций.

BL S200 LM Fanuc — универсальный станок для высокоточных токарно-фрезерных операций в серийном производстве.

Экономическая эффективность

Купить токарный станок BL S200 LM Fanuc — это вложение в многофункциональность и производительность. Приводной инструмент и высокая точность сокращают время обработки, обеспечивая быструю окупаемость.

Чек-лист для установки

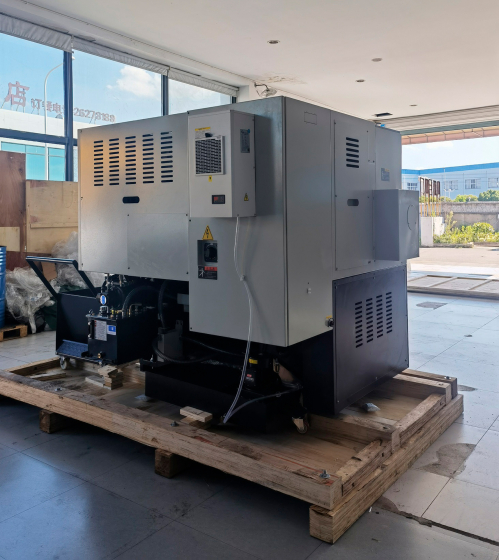

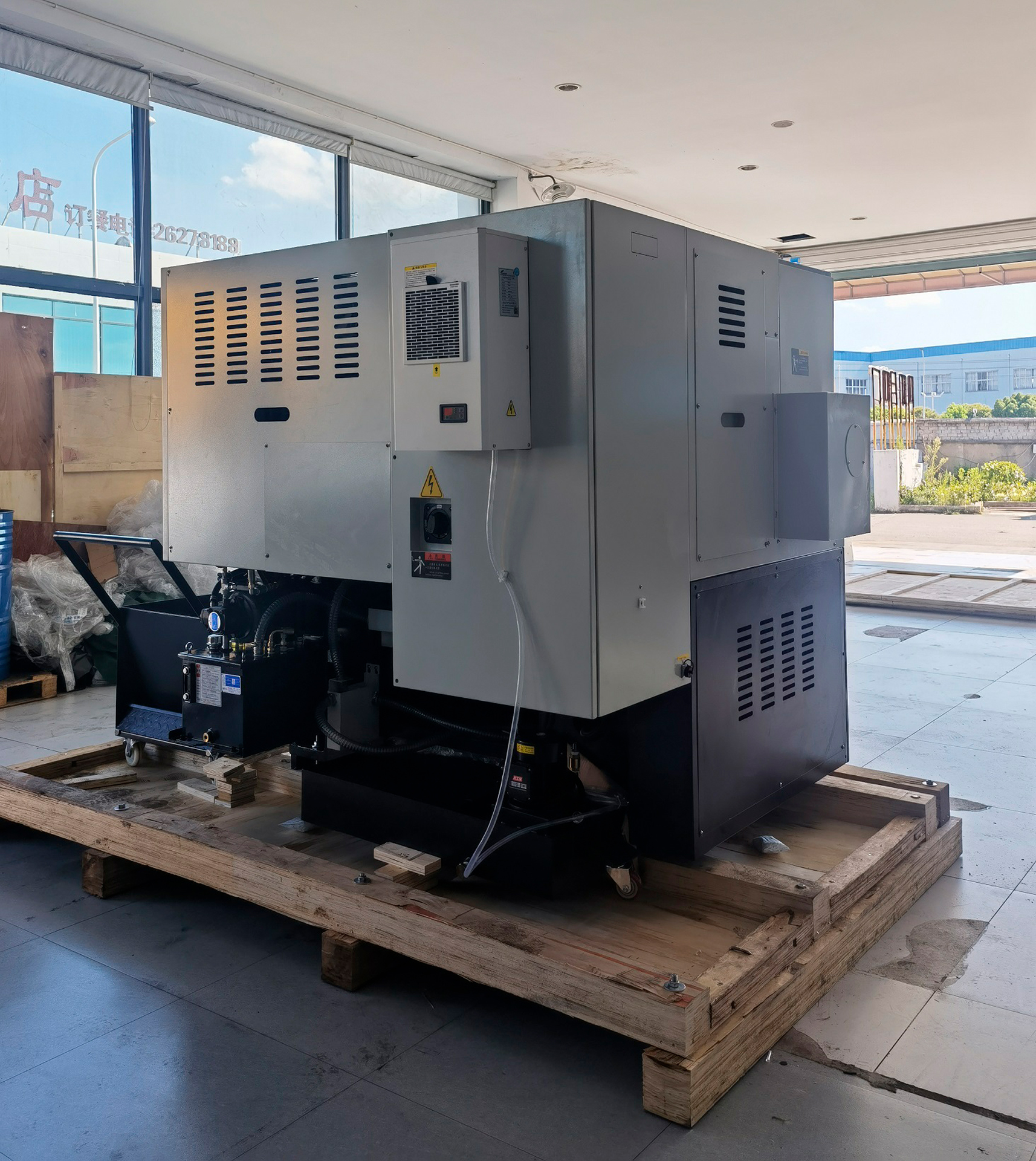

• Подготовка к установке
  • Проверка поставки: Станок, гидравлический патрон 8’’, сервоуправляемая револьверная головка VDI30/BMT45 (12 позиций), задняя бабка.
  • Документация: Руководство, электрические схемы, инструкции по ЧПУ FANUC.
  • Осмотр: Проверка шпинделя, подшипников, ШВП, направляющих, револьверной головки, задней бабки.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), нагрузка 3 400 кг.
    • Габариты: 2 030 × 1 640 × 1 690 мм + 1 м для доступа.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, 20 кВт.
  • Гидравлика: Гидростанция для патрона и задней бабки.
  • Инструменты: Грузоподъёмное оборудование (3 400 кг), уровень, анкерные болты, смазка ISHAN, СОЖ.
• Установка станка
  • Размещение: Выровнять по уровню (≤0,02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Гидравлика: Подсоединить шланги для патрона 8’’ и задней бабки.
  • Инструментальная система: Установить инструменты (20×20 мм, Ø32 мм).
  • Дополнительные системы:

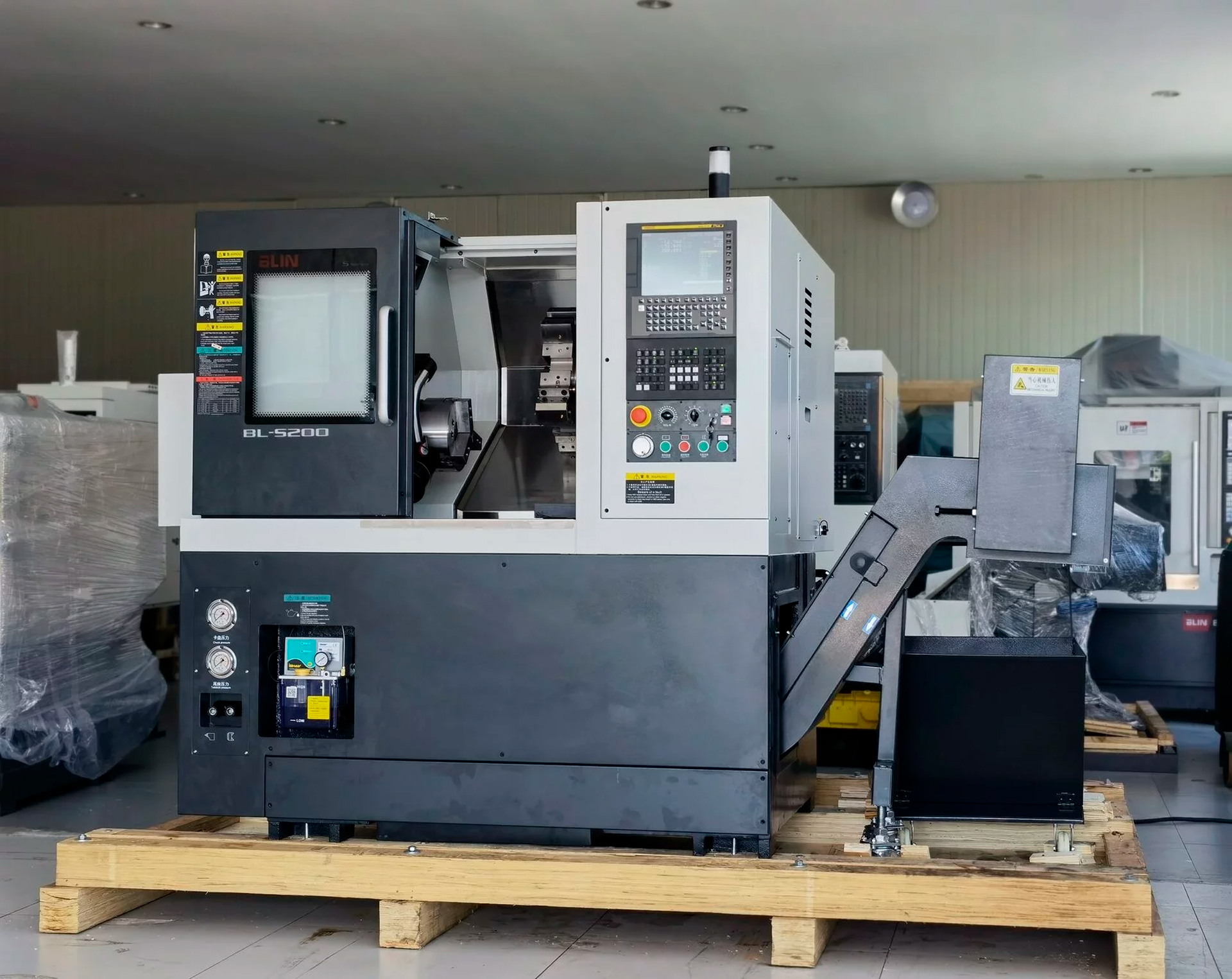

    • Автоматический стружкоотвод (опция).
    • Датчик инструмента (опция).
    • Сборщик деталей (опция).

Комплектация

• Система ЧПУ FANUC 0i TF
• Гидравлический патрон 8’’
• Сервоуправляемая револьверная головка VDI30/BMT45 (12 позиций)
• Гидравлическая задняя бабка (MT4#)
• Чугунная станина HT300
• Система смазки ISHAN
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации

Дополнительная комплектация

• Автоматический стружкоотвод
• Датчик инструмента
• Сборщик деталей
