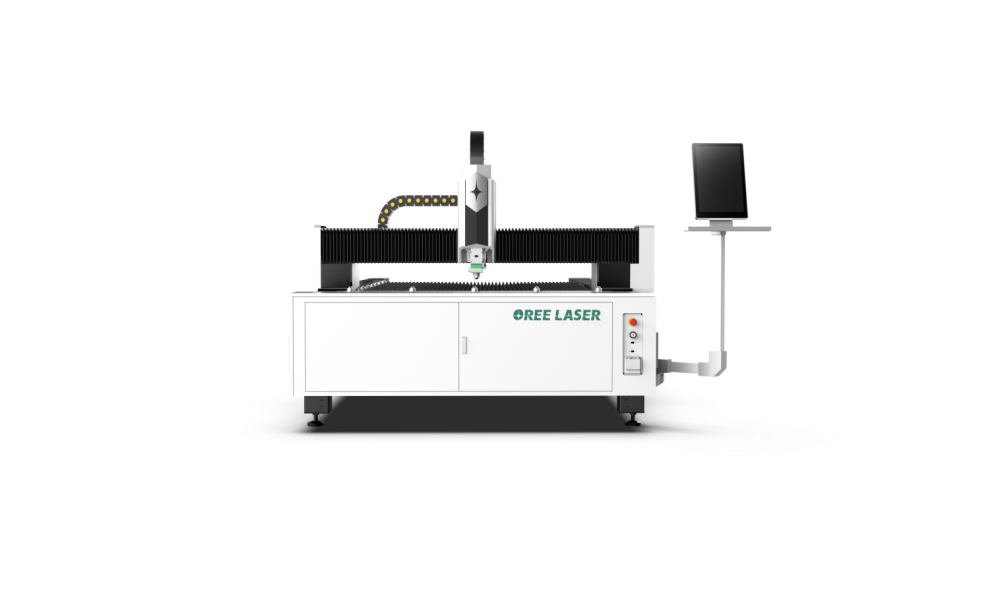

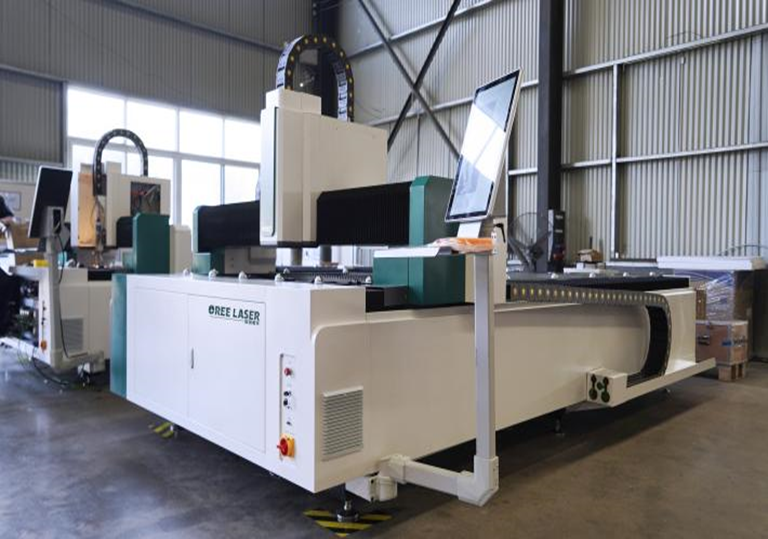

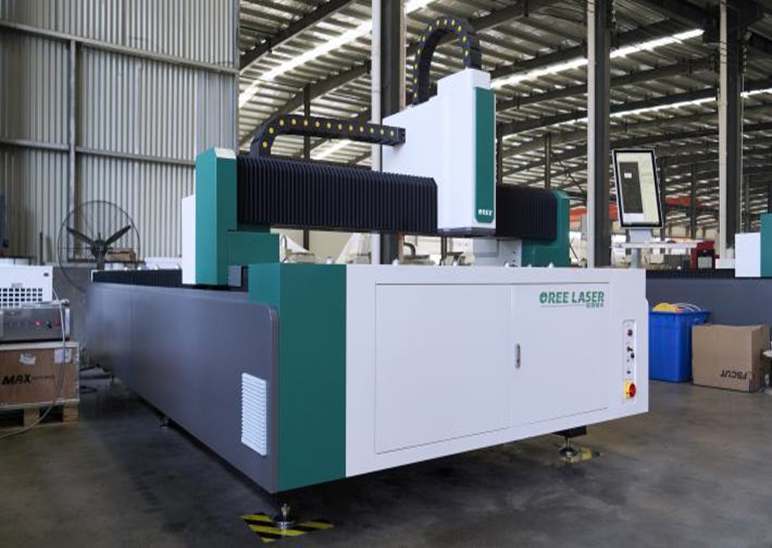

Установка лазерного раскроя OREE LASER FM6025A 3000W RAYCUS

Установка лазерного раскроя OREE LASER FM6025A 3000W RAYCUS — это высокопроизводительное оборудование для прецизионной резки листового металла с рабочей зоной 6 050×2 530 мм и лазерным источником Raycus мощностью 3 000 Вт. Конструкция включает сварную станину из высокопрочной стали, серводвигатели Yaskawa, рейки YYC и направляющие HIWIN, обеспечивающие максимальную скорость холостого хода до 115 м/мин и точность позиционирования ±0.05 мм. Система оснащена Wi-Fi для удалённого мониторинга, автоматической смазкой и чиллером Hanli, что делает её оптимальной для масштабных производственных задач.

Назначение и области применения

• Прецизионная лазерная резка металлов (углеродистая сталь, нержавейка, алюминий) толщиной до 20 мм в машиностроении, судостроении и строительстве.
• Изготовление деталей для энергетического сектора, транспортной отрасли и тяжёлого машиностроения.
• Обработка листов размером до 6 050×2 530 мм с высокой эффективностью и минимальными отходами.
• Производство сложных компонентов для промышленного оборудования и металлоконструкций.

Ключевые функциональные возможности

Преимущества использования

• Сварная станина обеспечивает устойчивость и надёжность при интенсивных нагрузках.
• Лазерная голова Raytools BM110 с автофокусом повышает точность и упрощает настройку.
• Рейки YYC и направляющие HIWIN гарантируют высокую точность ±0.05 мм и плавное движение.
• Серводвигатели Yaskawa обеспечивают динамичную работу и долговечность.
• Wi-Fi и чиллер Hanli упрощают удалённое обслуживание и предотвращают перегрев.

Установка лазерного раскроя OREE LASER FM6025A 3000W RAYCUS — это эффективное решение для высокоточной резки металлов, сочетающее производительность, надёжность и удобство эксплуатации, что делает её идеальной для современных производственных линий.

Технические характеристики лазерного станка

Детальное описание узлов станка

Источник лазера

• Лазерный источник Raycus мощностью 3 000 Вт с длиной волны 1 064 нм обеспечивает высокую производительность при резке различных металлов.
• Сертификация CE гарантирует соответствие международным стандартам качества и безопасности, что повышает доверие к оборудованию.
• Энергоэффективная конструкция снижает эксплуатационные расходы, сохраняя высокую мощность для длительных рабочих циклов.
• Поддерживает резку углеродистой стали до 20 мм, нержавеющей стали до 10 мм и алюминия до 8 мм с чистыми кромками.

Лазерная голова

• Raytools BM110 с автофокусом автоматически адаптируется к толщине материала, исключая необходимость ручной настройки.
• Оптимизированный воздушный поток предотвращает загрязнение оптики, продлевая срок службы линз и снижая затраты на обслуживание.
• Регулировка фокуса поворотной ручкой упрощает работу с различными заготовками, повышая гибкость и производительность.
• Конструкция головы устойчива к термическим нагрузкам, обеспечивая стабильное качество резки при интенсивной эксплуатации.

Система управления

• Система FSCUT 2000E с программой CypCut поддерживает импорт чертежей в форматах PLT, AI, DXF, LXD, Gerber, NC, обеспечивая универсальность.
• Функции автоматического отслеживания кромок и сброса повышают точность резки и минимизируют ошибки оператора.
• Wi-Fi-модуль позволяет проводить удалённую диагностику, настройку параметров и устранение неисправностей, сокращая время простоя.
• Интуитивный интерфейс CypCut ускоряет обучение персонала и упрощает настройку оборудования для различных задач.

Привод и перемещение

• Серводвигатели Yaskawa (0.85 кВт для оси X, 0.85 кВт×2 для оси Y, 0.4 кВт для оси Z) обеспечивают высокую динамику и точность ±0.05 мм.
• Автоматическая регулировка скорости и положения повышает эффективность при обработке сложных контуров.
• Рейки YYC (20/25/15 мм) и направляющие HIWIN гарантируют плавное движение и минимальный износ при высоких нагрузках.
• Редуктор KOFOH с высокой твёрдостью и износостойкостью обеспечивает долговечность и стабильность привода.

Система охлаждения и смазки

• Чиллер Hanli мощностью 3 000 Вт с двойной системой охлаждения поддерживает оптимальную температуру лазера и режущей головы.
• Автоматическая система смазки обслуживает направляющие, рейки и подшипники, минимизируя износ и затраты на обслуживание.
• Эффективная циркуляция охлаждающей жидкости предотвращает перегрев, обеспечивая стабильную работу в интенсивных режимах.
• Многоточечная смазка корпуса станка повышает надёжность и продлевает срок службы механических узлов.

Главные преимущества лазерного станка

1. Высокая производительность: Скорость холостого хода до 115 м/мин ускоряет выполнение сложных задач.
2. Точность: Позиционирование ±0.05 мм и повторяемость ±0.03 мм благодаря Yaskawa и HIWIN.
3. Универсальность: Резка металлов толщиной до 20 мм с поддержкой сложных форм и различных материалов.
4. Надёжность: Компоненты Schneider/OMRON, Yaskawa и NSK обеспечивают долговечность и стабильность.
5. Удобство эксплуатации: Wi-Fi, автоматическая смазка и интуитивная система управления упрощают работу.

Экономическая эффективность

Цена на станок лазерного раскроя OREE LASER FM6025A 3000W RAYCUS оправдана, поскольку оборудование обеспечивает высокую производительность, минимальные отходы материала и низкие эксплуатационные расходы. Это позволяет быстро окупить вложения и повысить конкурентоспособность производства за счёт эффективной и точной обработки металлов.
