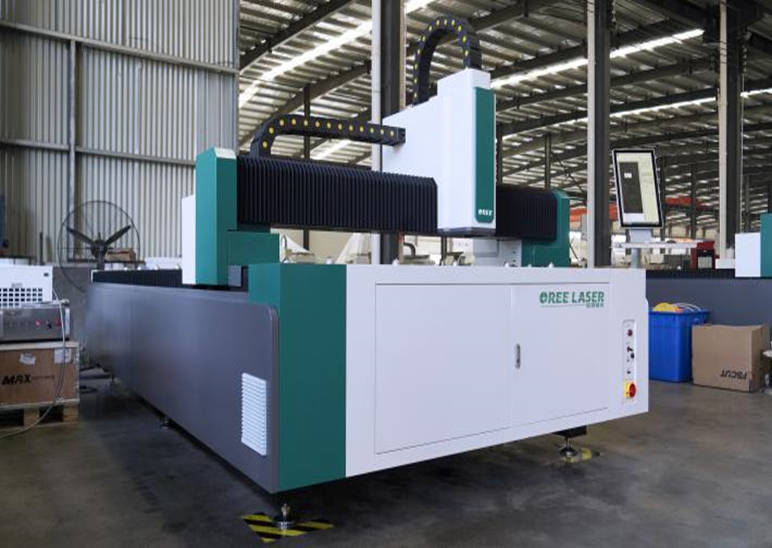

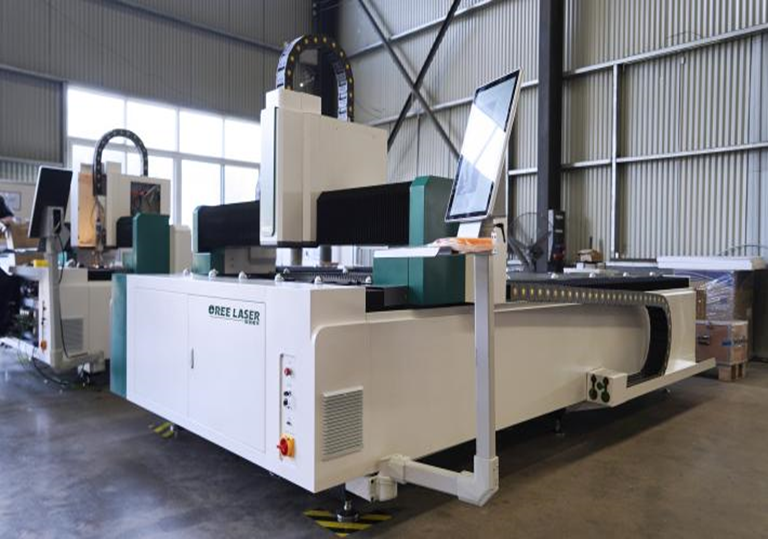

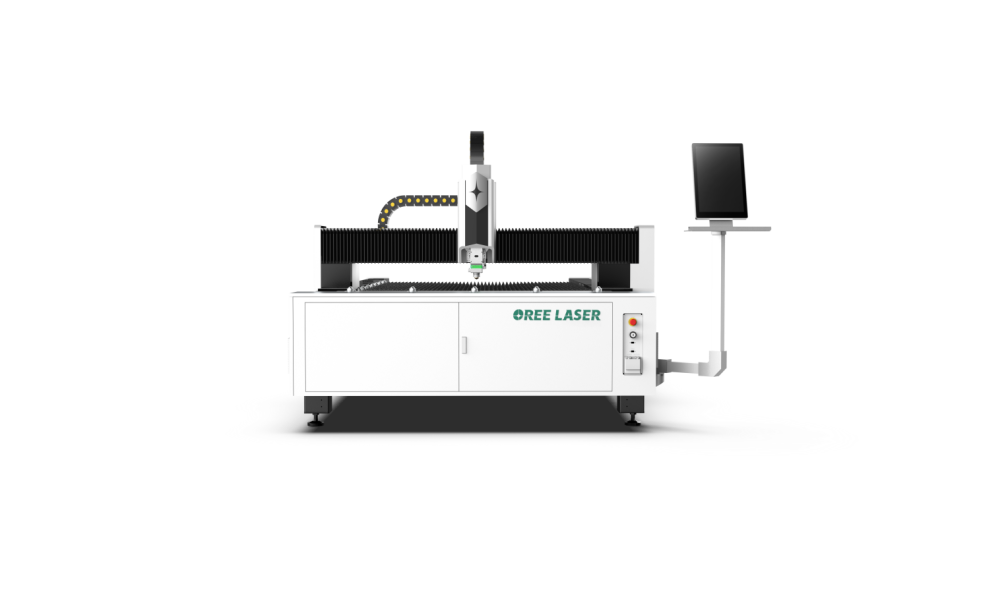

Установка лазерного раскроя OREE LASER FM6020A 3000W RAYCUS

Установка лазерного раскроя OREE LASER FM6020A 3 000W RAYCUS — это современное оборудование для высокоточной резки листового металла с рабочей зоной 6 050×2 030 мм и мощным лазерным источником Raycus 3 000 Вт. Прочная сварная станина из высокопрочной стали, серводвигатели Yaskawa, рейки YYC и направляющие HIWIN обеспечивают скорость холостого хода до 115 м/мин и точность позиционирования ±0.05 мм. Оснащённая Wi-Fi для удалённого мониторинга, автоматической системой смазки и чиллером Hanli, установка подходит для интенсивной эксплуатации на крупных производствах.

Назначение и области применения

• Высокоточная лазерная резка металлов (углеродистая сталь, нержавейка, алюминий) толщиной до 20 мм в машиностроении и судостроении.
• Изготовление сложных деталей для строительных конструкций, энергетического сектора и транспортной промышленности.
• Обработка листов размером до 6 050×2 030 мм с минимальными отходами материала.
• Производство компонентов для тяжёлого машиностроения, включая промышленное оборудование и металлоконструкции.

Ключевые функциональные возможности

Преимущества использования

• Прочная сварная станина обеспечивает стабильность при высоких нагрузках и длительной эксплуатации.
• Лазерная голова Raytools BM110 с автофокусом упрощает настройку и повышает качество резки.
• Рейки YYC и направляющие HIWIN гарантируют точность ±0.05 мм и плавность движения.
• Серводвигатели Yaskawa обеспечивают высокую динамику и надёжность при интенсивной работе.
• Wi-Fi и чиллер Hanli позволяют проводить удалённую диагностику и предотвращать перегрев.

Установка лазерного раскроя OREE LASER FM6020A 3 000W RAYCUS — это надёжное решение для резки металлов, сочетающее высокую производительность, точность и простоту эксплуатации, что делает её идеальной для современных производственных линий.

Технические характеристики лазерного станка

Детальное описание узлов станка

Источник лазера

• Лазерный источник Raycus мощностью 3 000 Вт с длиной волны 1 064 нм обеспечивает высокую стабильность резки различных металлов.
• Сертифицирован по стандарту CE, что подтверждает соответствие международным требованиям безопасности и качества.
• Оптимизирован для минимального энергопотребления, что снижает эксплуатационные расходы и повышает экономическую эффективность.
• Поддерживает резку углеродистой стали до 20 мм, нержавеющей стали до 10 мм и алюминия до 8 мм с высокой чистотой кромок.
• Гарантийное обслуживание доступно в Москве (кроме оптоволокна), что упрощает техническую поддержку.

Лазерная голова

• Raytools BM110 с функцией автофокуса автоматически адаптируется к различной толщине материала, исключая необходимость ручной настройки.
• Оптимизированный воздушный поток предотвращает загрязнение оптики, продлевая срок службы линз и снижая затраты на обслуживание.
• Регулировка фокуса с помощью поворотной ручки обеспечивает простоту и гибкость в работе с разнообразными заготовками.
• Конструкция головы минимизирует тепловые деформации, обеспечивая стабильное качество резки даже при длительных циклах.

Система управления

• Система FSCUT 2000E с программным обеспечением CypCut поддерживает импорт и обработку сложных чертежей в форматах PLT, AI, DXF, LXD, Gerber, NC.
• Функция автоматического отслеживания кромок и сброса повышает точность резки и минимизирует ошибки оператора.
• Wi-Fi-модуль позволяет проводить удалённую диагностику, обновление параметров и устранение неисправностей, сокращая время простоя.
• Интуитивный интерфейс упрощает обучение персонала и повышает производительность за счёт быстрой настройки.

Привод и перемещение

• Серводвигатели Yaskawa (0.85 кВт для оси X, 0.85 кВт×2 для оси Y, 0.4 кВт для оси Z) обеспечивают высокую динамику и точность позиционирования ±0.05 мм.
• Автоматическая настройка скорости и положения повышает эффективность при обработке сложных контуров.
• Рейки YYC (20/25/15 мм) и направляющие HIWIN гарантируют плавное движение с минимальным износом даже при высоких нагрузках.
• Редуктор KOFOH с высокой износостойкостью и точностью обеспечивает долговечность и стабильность работы привода.

Система охлаждения и смазки

• Чиллер Hanli мощностью 3 000 Вт с двойной системой охлаждения поддерживает оптимальную температуру лазера и режущей головы.
• Автоматическая система смазки обслуживает направляющие, рейки и подшипники, минимизируя износ и затраты на техническое обслуживание.
• Эффективная циркуляция охлаждающей жидкости предотвращает перегрев, обеспечивая стабильную работу в интенсивных режимах.
• Многоточечная смазка корпуса станка повышает надёжность и продлевает срок службы механических компонентов.

Главные преимущества лазерного станка

1. Высокая производительность: Скорость холостого хода до 115 м/мин ускоряет выполнение сложных задач.
2. Точность: Позиционирование ±0.05 мм и повторяемость ±0.03 мм благодаря Yaskawa и HIWIN.
3. Универсальность: Резка металлов толщиной до 20 мм с поддержкой сложных форм и различных материалов.
4. Надёжность: Компоненты Schneider/OMRON, Yaskawa и NSK обеспечивают долговечность и стабильность.
5. Удобство эксплуатации: Wi-Fi, автоматическая смазка и интуитивная система управления упрощают работу.

Экономическая эффективность

Приобретение установки лазерного раскроя OREE LASER FM6020A 3 000W RAYCUS — это стратегическое вложение в повышение производительности. Минимальные отходы материала, низкие эксплуатационные расходы и высокая скорость резки обеспечивают быструю окупаемость и конкурентное преимущество на рынке.
