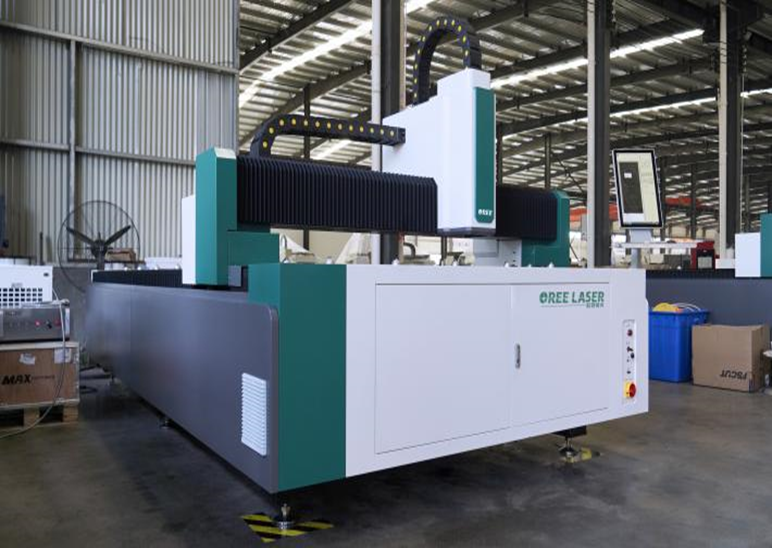

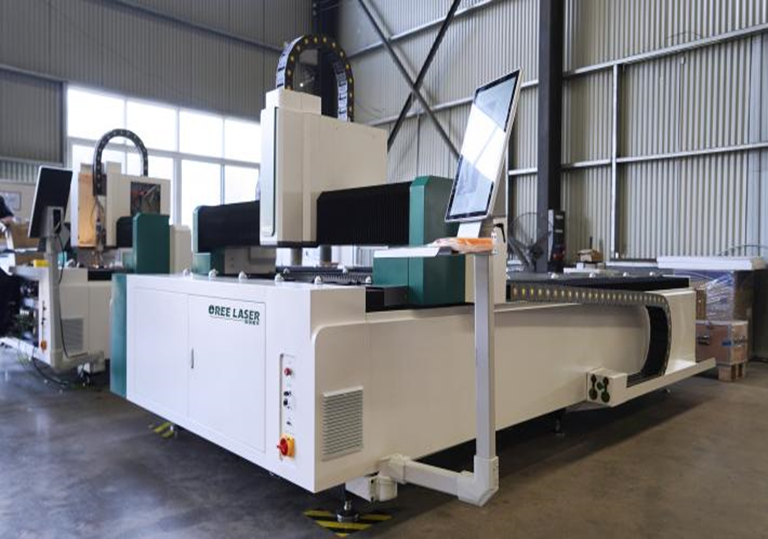

Установка лазерного раскроя OREE LASER FM6020A 6000W RAYCUS

Установка лазерного раскроя OREE LASER FM6020A 6000W RAYCUS — это передовое решение для высокоточной обработки листового металла с рабочей зоной 6 050×2 030 мм и мощным лазерным источником Raycus 6 000 Вт. Прочная сварная станина из высокопрочной стали, серводвигатели Yaskawa, рейки YYC и направляющие HIWIN обеспечивают максимальную скорость холостого хода до 115 м/мин и точность позиционирования ±0.05 мм. Оснащённая Wi-Fi для удалённого управления, системой автоматической смазки и чиллером Hanli, установка идеально подходит для интенсивной эксплуатации на крупных производствах.

Назначение и области применения

• Высокоточная резка листового металла (углеродистая сталь, нержавейка, алюминий) толщиной до 25 мм в машиностроении, судостроении и аэрокосмической отрасли.
• Изготовление сложных деталей для строительных конструкций, энергетического оборудования и транспортных систем.
• Обработка листов размером до 6 050×2 030 мм с минимальными потерями материала.
• Производство высокоточных компонентов для тяжёлого машиностроения и промышленного оборудования.

Ключевые функциональные возможности

Преимущества использования

• Прочная сварная станина гарантирует стабильность и долговечность при высоких нагрузках.
• Лазерная голова BOCI BLT421S с автофокусом упрощает настройку и повышает качество обработки.
• Рейки YYC и направляющие HIWIN обеспечивают высокую точность ±0.05 мм и плавность хода.
• Серводвигатели Yaskawa обеспечивают динамичную работу и надёжность в интенсивных режимах.
• Wi-Fi и чиллер Hanli позволяют оперативно устранять неисправности и поддерживать стабильную температуру.

Установка лазерного раскроя OREE LASER FM6020A 6 000W RAYCUS — это мощное и универсальное решение для высокоточной резки металлов, обеспечивающее производительность, надёжность и удобство эксплуатации для современных производственных задач.

Технические характеристики лазерного станка

Детальное описание узлов станка

Источник лазера

• Лазерный источник Raycus мощностью 6 000 Вт с длиной волны 1 064 нм обеспечивает исключительную мощность для резки толстых металлических листов.
• Сертификация CE подтверждает соответствие высоким стандартам качества и безопасности, что делает его надёжным выбором для глобального рынка.
• Оптимизированная энергоэффективность снижает эксплуатационные расходы, сохраняя высокую производительность при длительных рабочих циклах.
• Способен резать углеродистую сталь до 25 мм, нержавеющую сталь до 12 мм и алюминий до 10 мм с чистыми и ровными кромками.
• Гарантийное обслуживание в Москве (за исключением оптоволокна) упрощает техническое сопровождение и минимизирует простои.

Лазерная голова

• BOCI BLT421S с функцией автофокуса автоматически подстраивается под толщину материала, обеспечивая высокую точность и удобство работы.
• Оптимизированный воздушный поток защищает оптику от загрязнений, продлевая срок службы компонентов и снижая затраты на замену.
• Регулировка фокуса поворотной ручкой позволяет быстро адаптироваться к различным задачам обработки, повышая гибкость.
• Прочная конструкция головы устойчива к термическим нагрузкам, что гарантирует стабильное качество резки при интенсивной эксплуатации.

Система управления

• Система FSCUT 4000E с программой CypCut поддерживает импорт файлов в форматах PLT, AI, DXF, LXD, Gerber, NC, обеспечивая гибкость в работе с чертежами.
• Функции автоматического отслеживания кромок и сброса минимизируют ошибки и повышают точность обработки сложных контуров.
• Wi-Fi-модуль позволяет удалённо диагностировать неисправности, обновлять параметры и проводить техническое обслуживание, сокращая простои.
• Интуитивный интерфейс CypCut упрощает обучение операторов и ускоряет настройку оборудования для различных задач.

Привод и перемещение

• Серводвигатели Yaskawa (0.85 кВт для оси X, 0.85 кВт×2 для оси Y, 0.4 кВт для оси Z) обеспечивают высокую динамику и точность ±0.05 мм.
• Автоматическая регулировка скорости и положения повышает эффективность при выполнении сложных траекторий резки.
• Рейки YYC (20/25/15 мм) и направляющие HIWIN гарантируют плавное движение и минимальный износ даже при интенсивных нагрузках.
• Редуктор KOFOH с высокой твёрдостью и износостойкостью обеспечивает долговечность и стабильность работы привода.

Система охлаждения и смазки

• Чиллер Hanli мощностью 6 000 Вт с двойной системой охлаждения поддерживает оптимальную температуру лазера и режущей головы, предотвращая перегрев.
• Автоматическая система смазки обеспечивает регулярное обслуживание направляющих, реек и подшипников, снижая затраты на техническое обслуживание.
• Эффективная циркуляция охлаждающей жидкости продлевает срок службы ключевых компонентов, обеспечивая стабильную работу.
• Многоточечная смазка корпуса станка повышает надёжность механических узлов и минимизирует износ.

Главные преимущества лазерного станка

1. Высокая производительность: Скорость холостого хода до 115 м/мин ускоряет выполнение сложных задач резки.
2. Точность: Позиционирование ±0.05 мм и повторяемость ±0.03 мм благодаря Yaskawa и HIWIN.
3. Универсальность: Резка металлов толщиной до 25 мм с поддержкой сложных форм и различных материалов.
4. Надёжность: Компоненты Schneider/OMRON, Yaskawa и NSK обеспечивают долговечность и стабильность.
5. Удобство эксплуатации: Wi-Fi, автоматическая смазка и интуитивная система управления упрощают работу.

Экономическая эффективность

Цена станка лазерного раскроя OREE LASER FM6020A 6 000W RAYCUS оправдана, поскольку оборудование обеспечивает высокую производительность, минимизацию отходов материала и низкие эксплуатационные расходы. Это позволяет сократить сроки окупаемости и повысить конкурентоспособность производства благодаря точной и быстрой обработке металлов.
