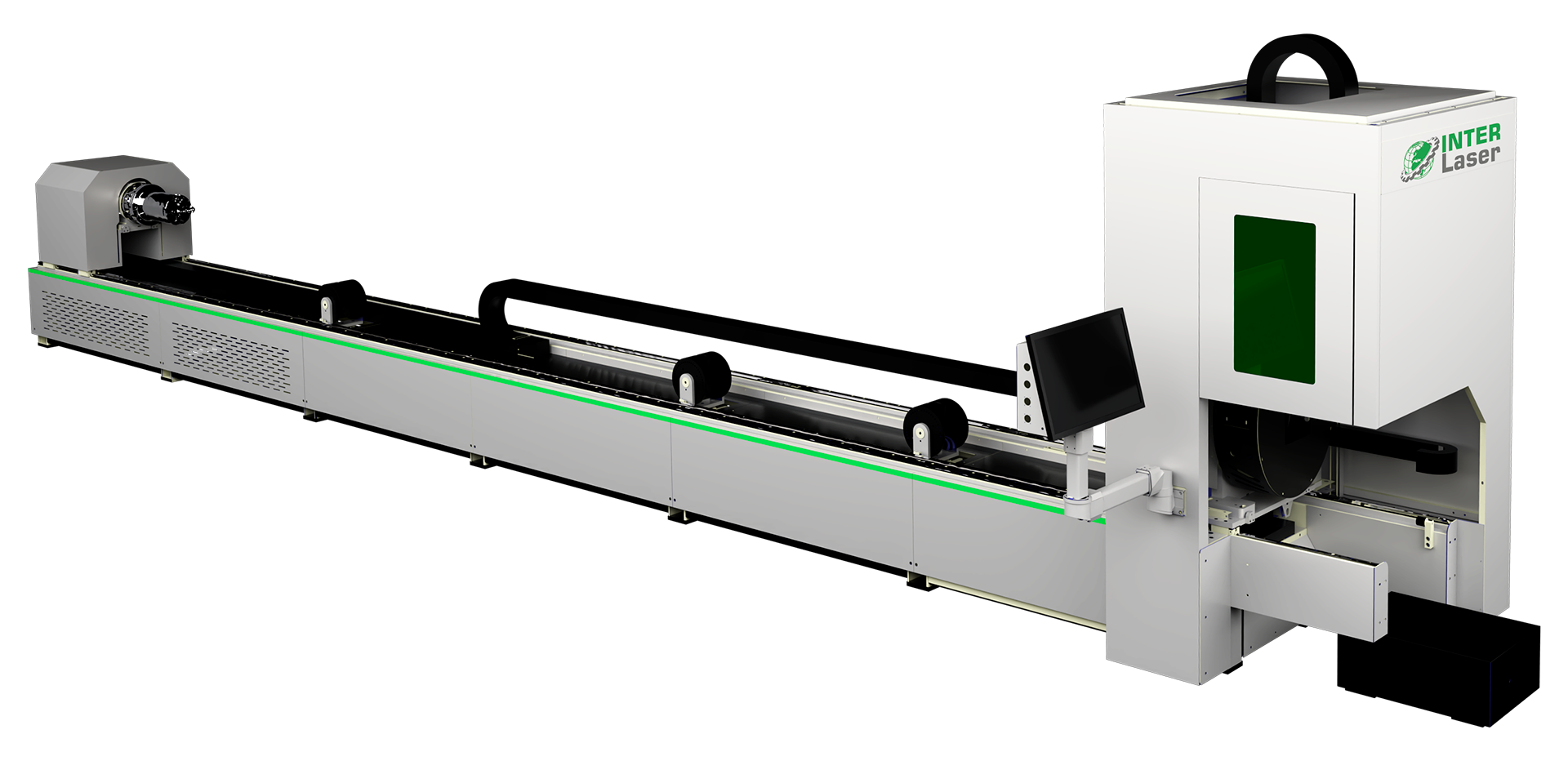

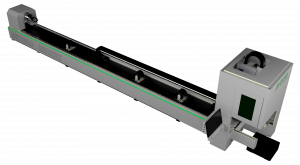

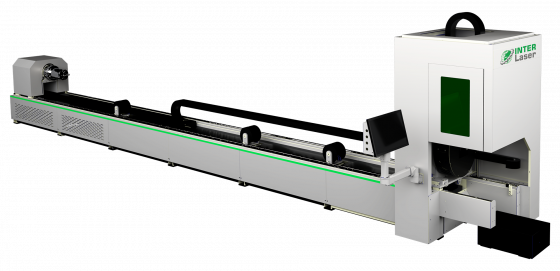

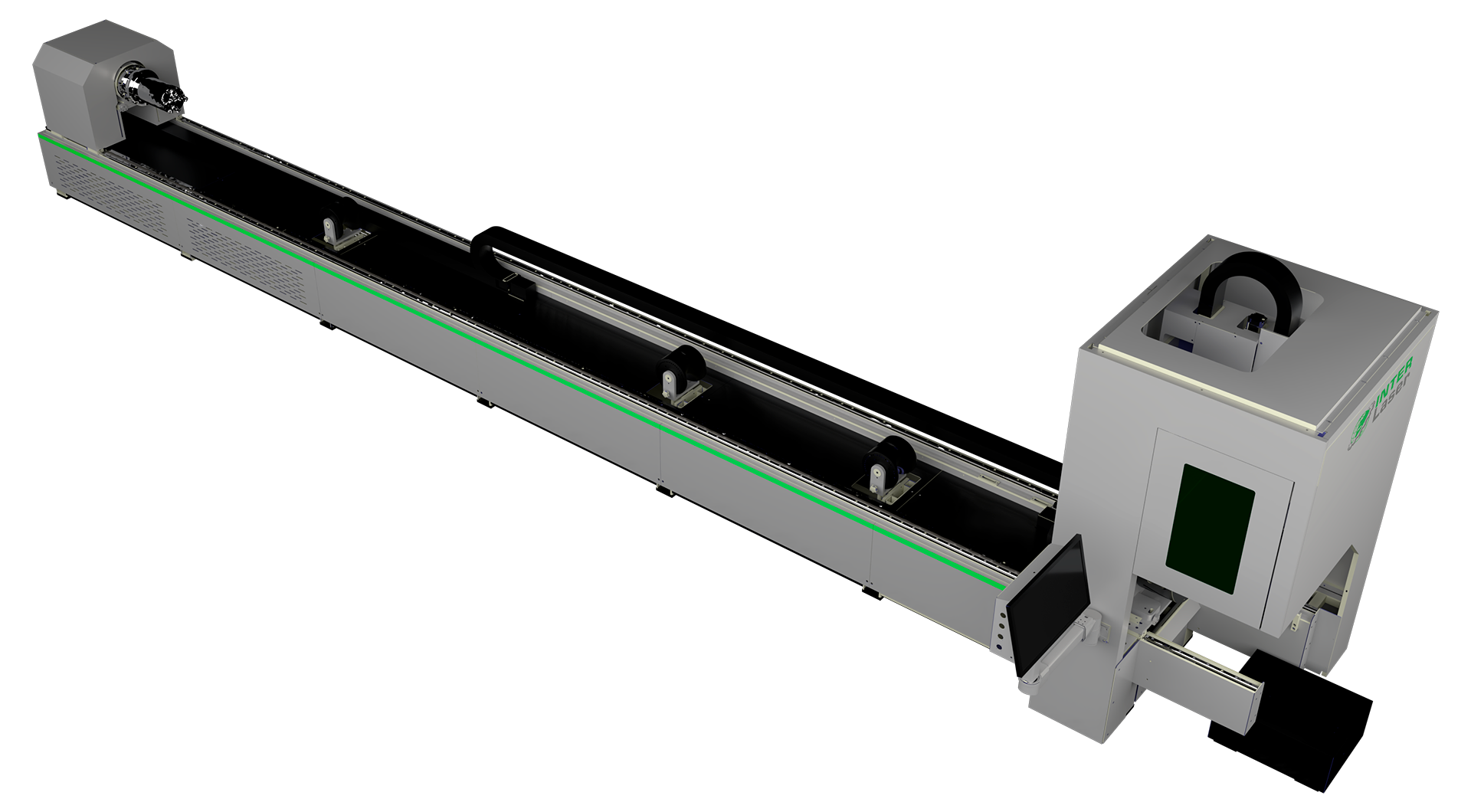

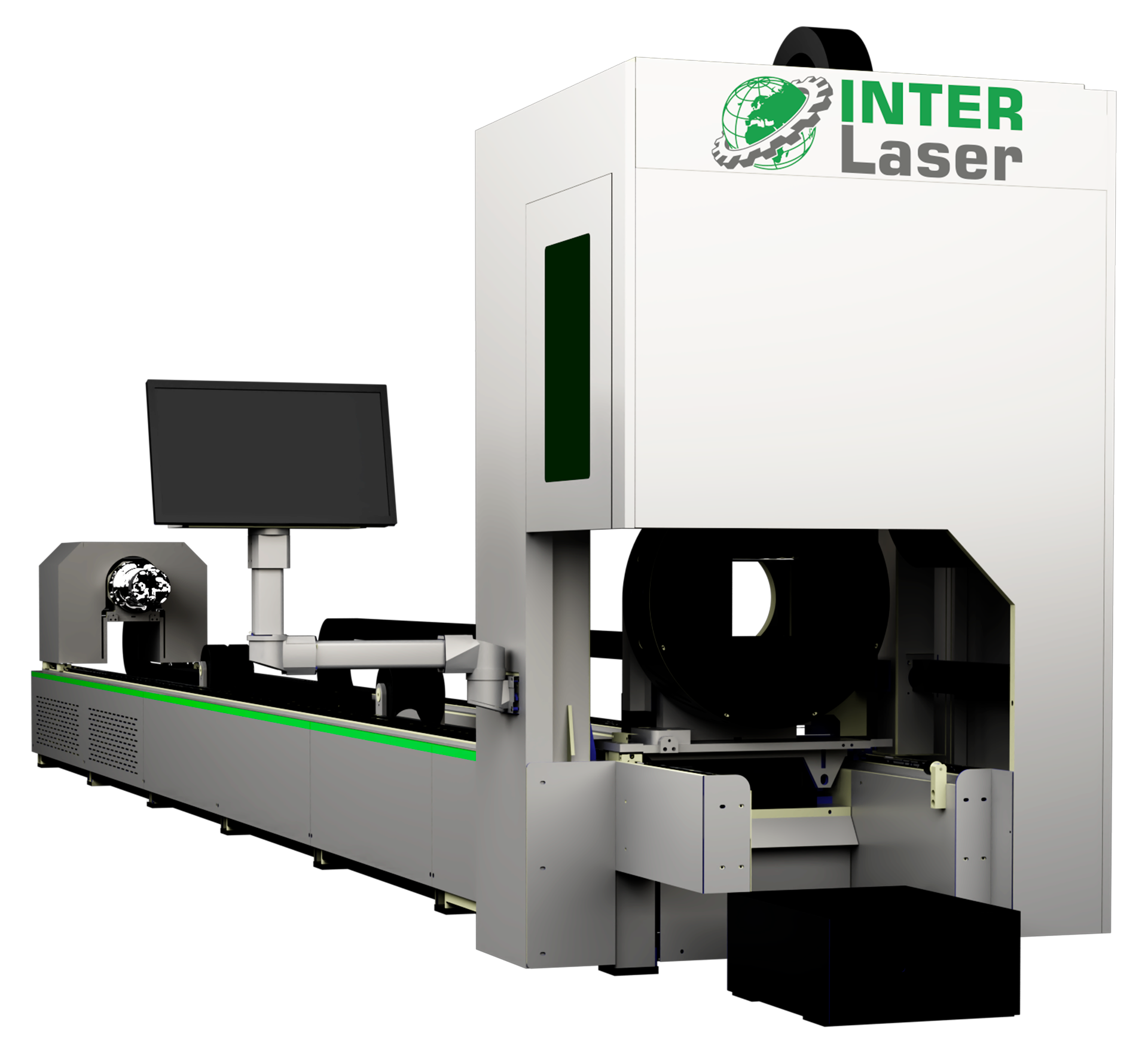

Лазерный труборез INTERLASER K160 1500W Raycus

Лазерный труборез INTERLASER K160 1500W Raycus — это специализированная лазерная установка для резки труб, оснащённая волоконным излучателем Raycus мощностью 1 500 Вт. Предназначена для высокоточной обработки круглых и профильных заготовок диаметром до 160 мм. Обеспечивает ускорение 1,5G и скорость холостого хода 150 м/мин, поддерживая точность позиционирования 0,05. Труборез лазерный с ЧПУ подходит для серийного производства, сочетая скорость и надежность.

Назначение и области применения

• Точная нарезка труб из углеродистой стали, нержавейки и алюминия в строительстве и машиностроении.
• Изготовление элементов для мебельных каркасов, перил и систем вентиляции.
• Обработка профилей длиной до 6 500 мм и диаметром до 160 мм в поточном режиме.
• Создание сложных фасок и соединений для промышленных конструкций.

Ключевые функциональные возможности

Преимущества использования

• Прочная рама выдерживает нагрузку патронов до 150 кг без вибраций.
• Автофокусная голова обеспечивает ровные срезы на тонкостенных трубах.
• Косозубые рейки YYC и направляющие HIWIN гарантируют точность 0,05 мм.
• Автоматическая смазка упрощает обслуживание и продлевает срок службы.
• Антишлаковая защита предотвращает загрязнение в процессе резки.

Лазерный труборез для круглых и профильных труб INTERLASER (ИНТЕРЛАЗЕР) K160 1500W Raycus идеален для обработки различных профилей, включая уголки, швеллеры и двутавры, с минимальными потерями.

Технические характеристики лазерного станка

Детальное описание узлов станка

Лазерный источник

• Raycus 1 500 Вт режет трубы толщиной до 10 мм с гладкими кромками.
• Сертификация CE гарантирует качество и безопасность.
• Высокая эффективность преобразования энергии снижает затраты.
• Подходит для стали, алюминия и нержавейки.
• Долговечный ресурс превышает 100 000 часов.

Режущая голова

• Raytools BM110 с автофокусом адаптируется к форме и толщине профилей.
• Автоматическая настройка фокуса для оптимального реза.
• Система предотвращения перегрева углов минимизирует деформации.
• Антишлаковая защита оберегает оптику от загрязнений.

Система управления

• FSCUT 3000 DE поддерживает импорт чертежей и 3D-моделирование.
• Автоматическое позиционирование и поиск края труб ускоряет подготовку.
• Русифицированный интерфейс на 21,5-дюймовом мониторе упрощает работу.
• Диагностика и оптимизация задания в один шаг.

Конструкция

• Цельносварная фрезерованная станина устойчива к вибрациям при 1,5G.
• Автоматический пневматический патрон настраивается на тонкостенные трубы.
• Система обхода препятствий предотвращает аварии.
• Габариты 9 500 × 1 700 × 2 200 мм удобны для установки.

Привод и перемещение

• Серводвигатели Inovance (Y=1.8 кВт, B1=2.9 кВт, B2=1.8 кВт, X=0.75 кВт, Z=0.75 кВт) обеспечивают 150 м/мин.
• Косозубая зубчатая рейка YYC минимизирует люфт.
• Линейные направляющие HIWIN гарантируют плавность.
• Моторедуктор Shimpo стабилизирует вращение до 130 об/мин.

Система охлаждения и смазки

• Водяной чиллер S&A поддерживает оптимальный режим.
• Автоматическая смазка по всем осям снижает трение.
• Регулировка давления газа O2 оптимизирует расход.
• Пневматика AirTAC обеспечивает надёжный зажим.

Главные достоинства лазерного станка

1. Скорость: 150 м/мин и 1,5G для быстрой обработки.
2. Точность: 0,05 мм позиционирования и 0,03 мм повторяемости.
3. Гибкость: Обработка круглых труб φ10-φ160 мм и профильных до 110 мм.
4. Надёжность: Компоненты Raycus, HIWIN, Schneider для долгой службы.
5. Удобство: Автоматическая настройка и режим Lightning упрощают эксплуатацию.

Экономическая эффективность

INTERLASER K160 1,5 кВт Raycus - лазерный труборез, цена на который оправдана высокой скоростью 150 м/мин и минимальными отходами. Труборез лазерный с ЧПУ сокращает затраты на обработку в 4–5 раз по сравнению с механическими методами, обеспечивая оперативную отдачу в серийном производстве.

Дополнительные опции

• Система загрузки труб
• Подвижный люнет
• Приёмный стол для заготовок
• Компрессорная установка
• Стабилизатор напряжения
• Система кондиционирования для электрического шкафа
• Фильтровентиляционная установка
