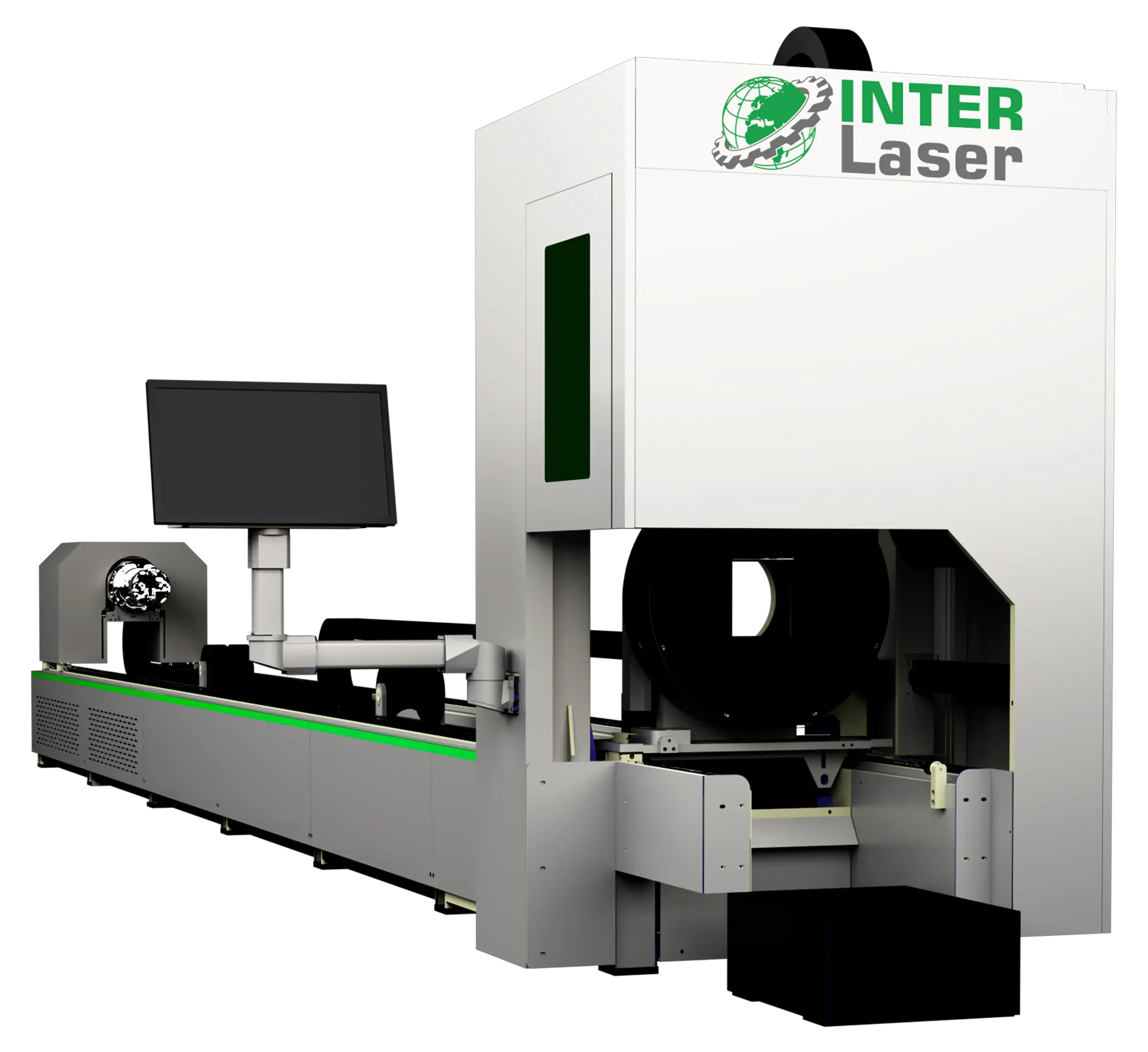

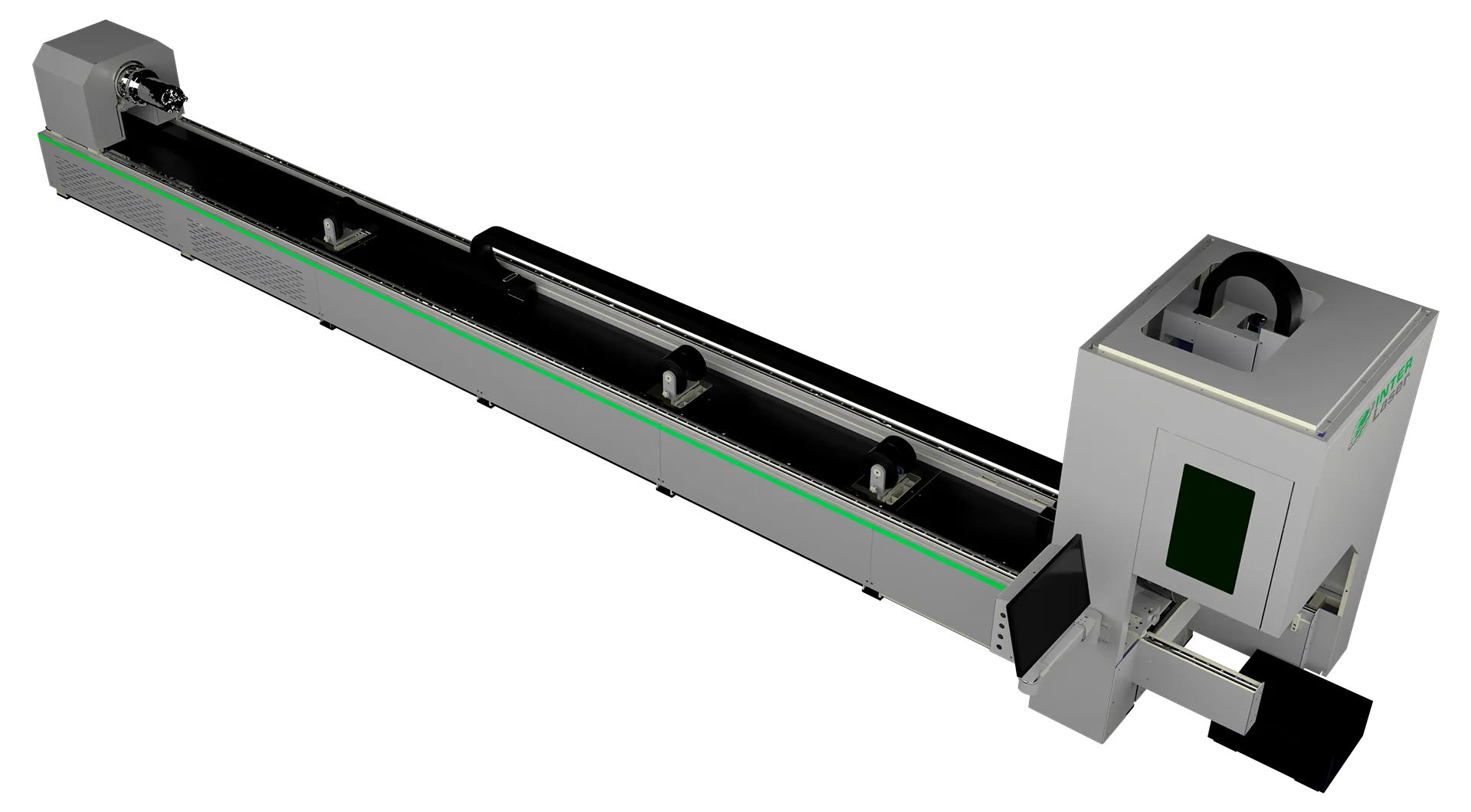

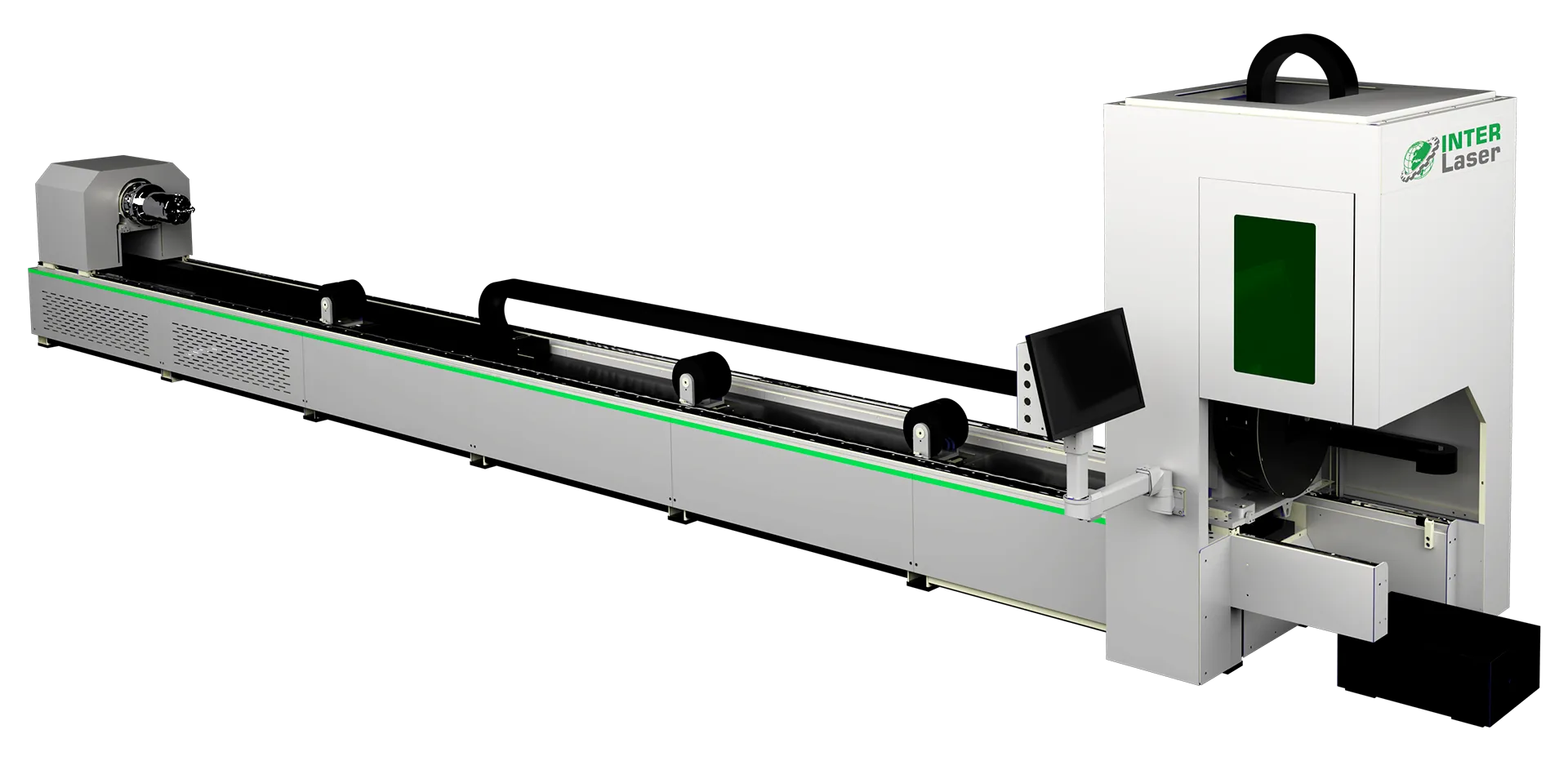

Лазерный труборез INTERLASER K160 3000W Raycus

Китай

Модели серии

INTERLASER K230 3000 INTERLASER K230 1500 INTERLASER K160 3000 INTERLASER K160 1500

Бренд лазерного источника Raycus
Wi-Fi модуль есть
Газы для резки кислород, азот, сжатый воздух
Скорость вращения патрона 130

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Лазерный труборез INTERLASER K160 3000W Raycus — это мощная лазерная установка для резки труб, укомплектованная волоконным источником Raycus на 3 000 Вт. Разработана для точной обработки круглых и профильных заготовок диаметром до 160 мм. Достигает ускорения 1,5G и скорости холостого хода 150 м/мин при точности позиционирования 0,05 мм. Труборез лазерный с ЧПУ идеален для интенсивного производства, обеспечивая высокую производительность.

Назначение и области применения

Раскрой толстостенных труб из углеродистой стали, нержавейки и цветных металлов в тяжелом машиностроении.
Изготовление крупногабаритных конструкций для судостроения, энергетики и горнодобывающей отрасли.
Обработка заготовок длиной до 6 500 мм и диаметром до 160 мм в условиях высокой нагрузки.
Формирование сложных контуров и фасок для сборки металлоконструкций.

Ключевые функциональные возможности

Функция	Описание
Лазерный источник	Raycus CE 3 000 Вт, сертифицирован.
Режущая голова	Raytools BM110 с автофокусом.
Система управления	FSCUT 3000 DE, совместима с CAD/CAM.
Конструкция	Цельносварная фрезерованная станина, пневматические патроны.
Привод	Серводвигатели Inovance с ускорением 1,5G.

Преимущества использования

Жёсткая станина поддерживает стабильность при обработке массивных заготовок до 150 кг.
Автофокусная головка гарантирует качественный рез даже на толстых стенках.
Косозубые рейки YYC и направляющие HIWIN обеспечивают точность 0,05 мм.
Автоматическая смазка минимизирует износ и упрощает эксплуатацию.
Антишлаковая защита сохраняет чистоту оптики в интенсивном режиме.

Лазерный труборез для круглых и профильных труб INTERLASER (ИНТЕРЛАЗЕР) K160 3000W Raycus подходит для обработки различных профилей, включая уголки, швеллеры и двутавры, с высокой эффективностью.

Технические характеристики лазерного станка

Характеристика	Значение
Максимальная мощность лазера	3 000 Вт
Максимальная длина заготовки	6 500 мм
Минимальный остаток	70 мм
Нагрузка зажимных патронов	150 кг
Диаметр круглой трубы	φ10-φ160 мм
Квадратная труба	□10-□110 мм
Прямоугольная труба	160 ≥ Длина стороны ≥ 10 мм
Ускорение по осям X/Y	1,5G
Скорость холостого хода по осям X/Y	150 м/мин
Скорость вращения патрона	130 об/мин
Мощность серводвигателей	Y=1.8 кВт, B1=2.9 кВт, B2=1.8 кВт, X=0.75 кВт, Z=0.75 кВт
Точность позиционирования	0,05 мм
Повторное позиционирование	0,03 мм
Давление газа Air/N2/O2	32/32/10 бар
Регулировка давления газа	О2
Монитор HD	21,5 дюйм
Габаритные размеры	9 500 × 1 700 × 2 200 мм
Вес станка	3 200 кг
Программа управления	FSCUT 3000 DE
Лазерная голова	Raytools BM110
Направляющие	HIWIN
Зубчатая рейка	YYC
Сервопривод	Inovance
Моторедуктор	Shimpo
Пневматика	AirTAC
Чиллер	S&A
Электрокомпоненты	Schneider Electric
Тип станины	Цельносварная фрезерованная
Привод патронов	Автоматический пневматический
Смазка	Автоматическая

Детальное описание узлов станка

Лазерный источник

Raycus 3 000 Вт режет сталь до 20 мм, нержавейку до 12 мм с чистыми кромками.
Сертификация CE подтверждает надёжность и безопасность.
КПД выше 30% снижает эксплуатационные расходы.
Поддерживает алюминий, латунь и медь при высокой мощности.
Ресурс более 100 000 часов непрерывной работы.

Режущая голова

Raytools BM110 с автофокусом адаптируется к толщине и форме заготовки.
Автоматическая настройка фокуса для стабильного качества реза.
Защита от перегрева острых углов предотвращает деформации.
Антишлаковая система оберегает оптику от загрязнений.

Система управления

FSCUT 3000 DE позволяет импортировать 3D-модели и сложные чертежи.
Автоматическое определение края и позиционирование ускоряют запуск.
Интерфейс на 21,5-дюймовом HD-мониторе с русификацией.
Интеллектуальная диагностика и оптимизация в один клик.

Конструкция

Цельносварная фрезерованная станина устойчива к нагрузкам при 1,5G.
Пневматический патрон с настройкой под тонкостенные трубы.
Система обхода препятствий исключает аварийные остановки.
Габариты 9 500 × 1 700 × 2 200 мм для крупных цехов.

Привод и перемещение

Серводвигатели Inovance (Y=1.8 кВт, B1=2.9 кВт, B2=1.8 кВт, X=0.75 кВт, Z=0.75 кВт) развивают 150 м/мин.
Косозубая рейка YYC снижает люфт и вибрации.
Линейные направляющие HIWIN обеспечивают плавный ход.
Моторедуктор Shimpo гарантирует вращение до 130 об/мин.

Система охлаждения и смазки

Водяной чиллер S&A стабилизирует температуру при высокой мощности.
Автоматическая смазка подаётся на все оси без вмешательства.
Регулировка давления O2 оптимизирует расход газа.
Пневматика AirTAC обеспечивает надёжный зажим.

Главные достоинства лазерного станка

Мощность: 3 000 Вт для резки толстых стенок.
Скорость: 150 м/мин и 1,5G для интенсивной работы.
Точность: 0,05 мм позиционирования и 0,03 мм повторяемости.
Гибкость: Круглые и профильные трубы до 160 мм.
Надёжность: Компоненты Raycus, HIWIN, Schneider на 100 000+ часов.

Экономическая эффективность

INTERLASER K160 3 кВт Raycus - труборез лазерный с чпу, купить который выгодно благодаря способности резать толстостенные трубы со скоростью 150 м/мин. Труборез по металлу лазерный сокращает время обработки в 5–6 раз по сравнению с традиционными методами, обеспечивая быструю окупаемость в серийном выпуске.

Дополнительные опции

Система загрузки труб
Подвижный люнет
Приёмный стол для заготовок
Компрессорная установка
Стабилизатор напряжения
Система кондиционирования для электрического шкафа
Фильтровентиляционная установка
