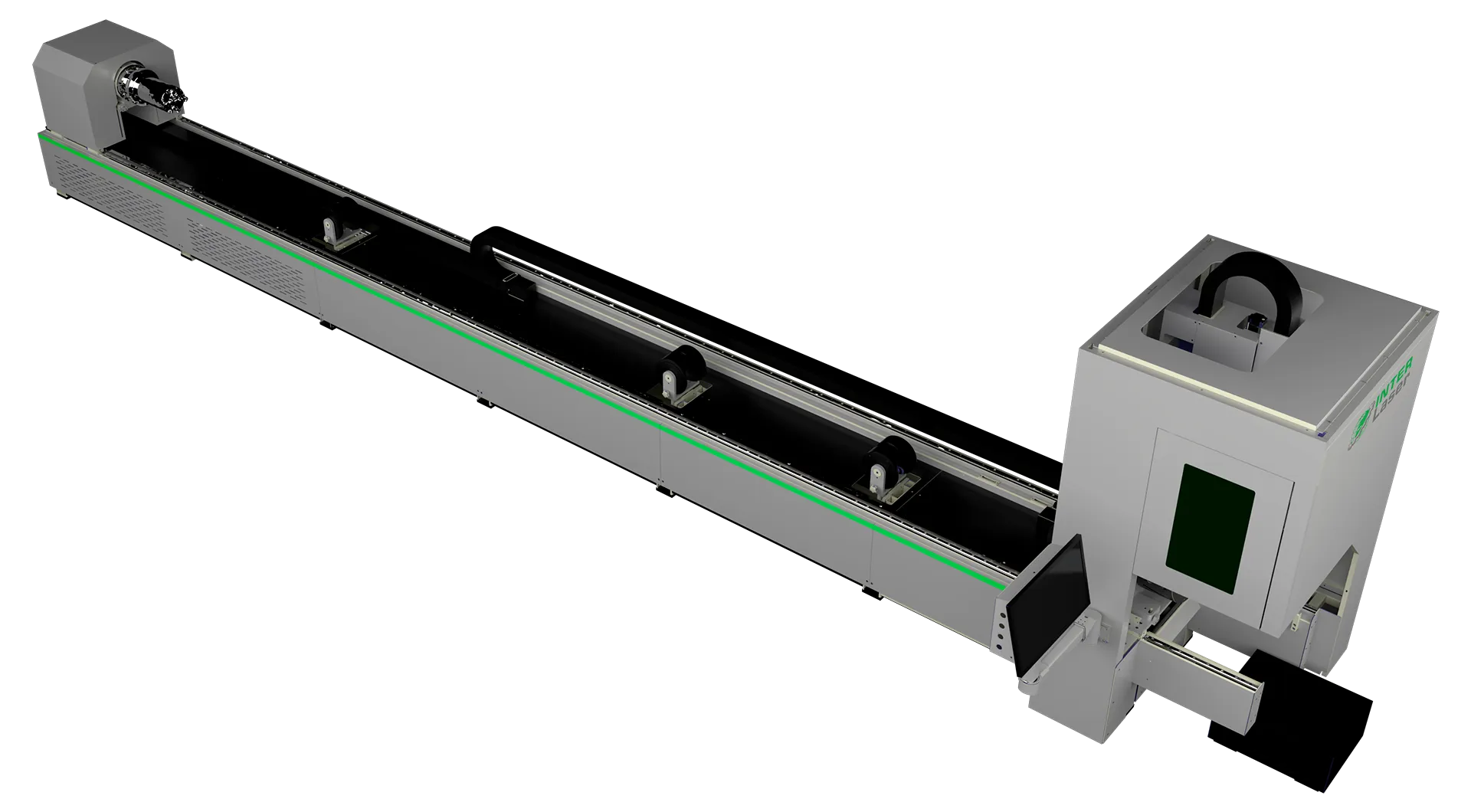

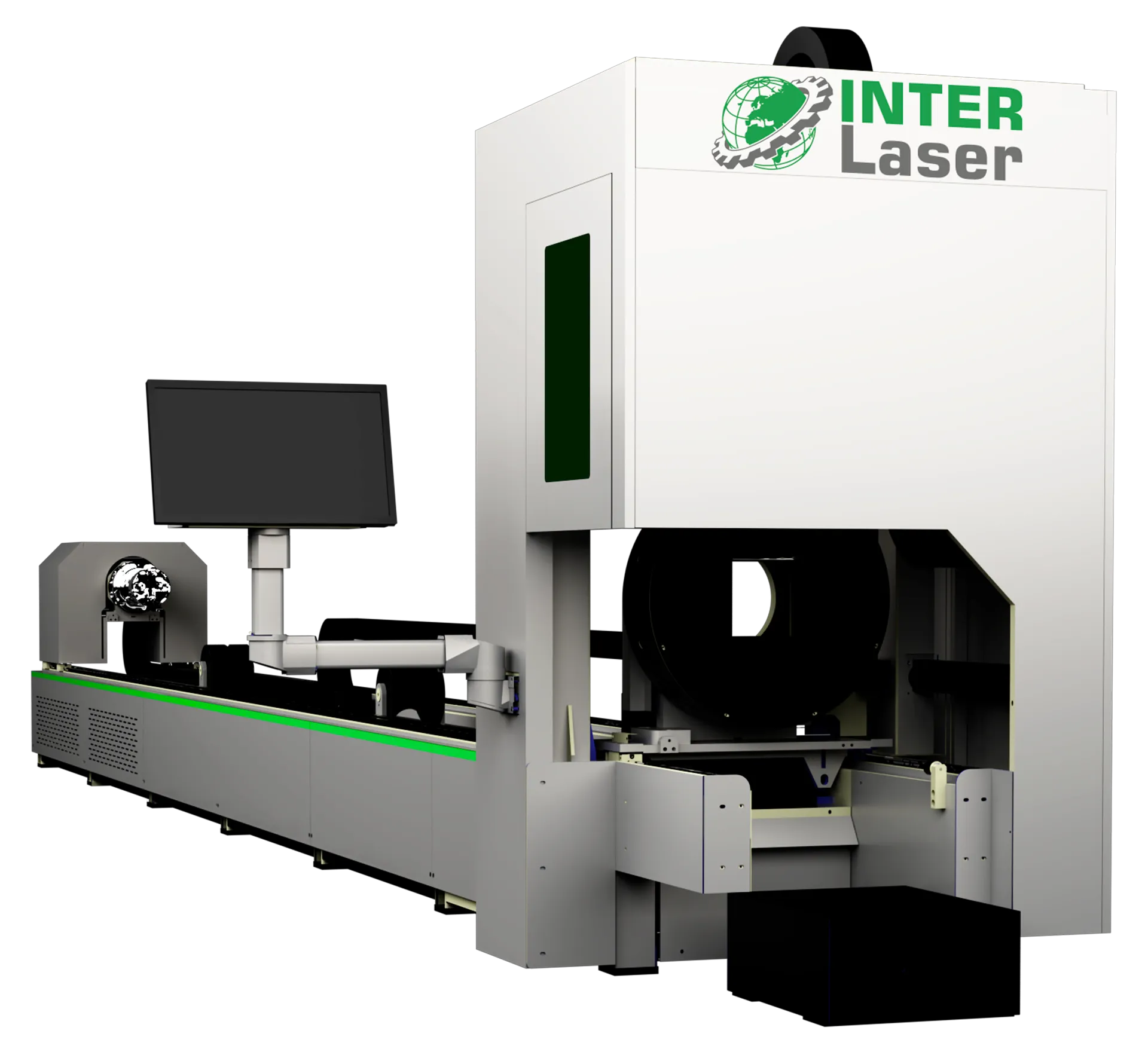

Лазерный труборез INTERLASER K230 1500W Raycus

Китай

Модели серии

INTERLASER K230 3000 INTERLASER K230 1500 INTERLASER K160 3000 INTERLASER K160 1500

Бренд лазерного источника Raycus
Wi-Fi модуль есть
Газы для резки кислород, азот, сжатый воздух
Скорость вращения патрона 120

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

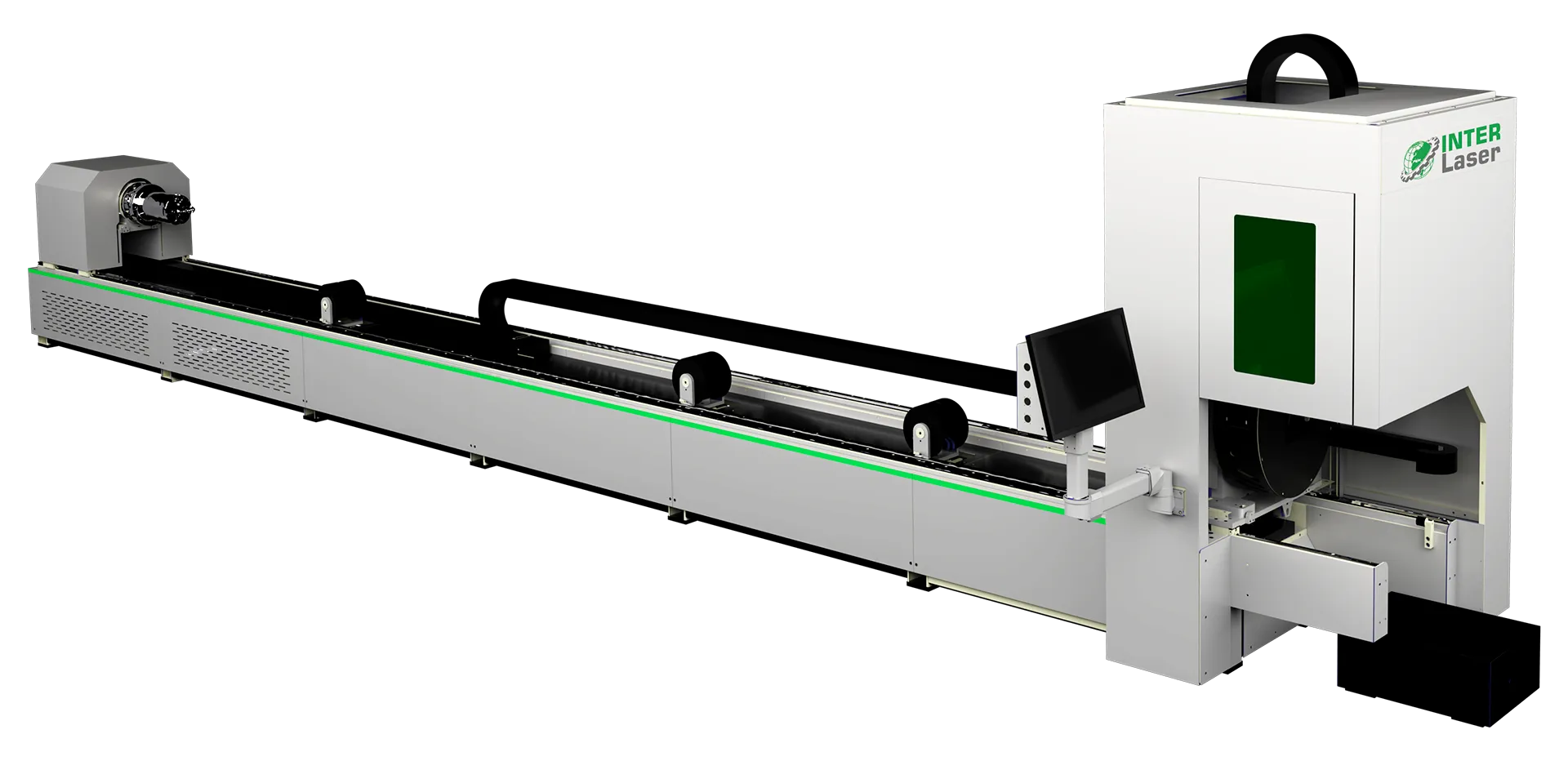

Лазерный труборез INTERLASER K230 1500W Raycus — это усиленная лазерная установка для резки труб, оснащённая волоконным источником Raycus мощностью 1 500 Вт. Предназначена для точной обработки крупногабаритных круглых и профильных заготовок диаметром до 230 мм. Обеспечивает ускорение 1,5G и скорость холостого хода 150 м/мин при точности позиционирования 0,05 мм. Труборез лазерный с ЧПУ подходит для тяжёлых условий эксплуатации.

Назначение и области применения

Раскрой массивных труб из углеродистой стали, нержавейки и алюминия в строительстве мостов и судостроении.
Производство опорных конструкций, рам и элементов для крановой техники.
Обработка профилей длиной до 6 500 мм с весом до 300 кг в серийном режиме.
Создание сложных соединений и фасок для крупнотоннажных металлоконструкций.

Ключевые функциональные возможности

Функция	Описание
Лазерный источник	Raycus CE 1 500 Вт, сертифицирован.
Режущая голова	Raytools BM110 с автофокусом.
Система управления	FSCUT 3000 DE, совместима с CAD/CAM.
Конструкция	Цельносварная фрезерованная станина, пневматические патроны.
Привод	Серводвигатели Inovance с ускорением 1,5G.

Преимущества использования

Массивная рама выдерживает нагрузку патронов до 300 кг без деформаций.
Автофокусная головка обеспечивает ровные срезы на толстостенных профилях.
Косозубые рейки YYC и направляющие HIWIN поддерживают точность 0,05 мм.
Автоматическая смазка упрощает уход за оборудованием в интенсивном цикле.
Антишлаковая защита сохраняет оптику при работе с тяжёлыми материалами.

Модель K230 — это более крупная и тяжелая версия трубореза по сравнению с таким же станком - K160. Она предназначена для обработки труб и профилей большего сечения (до 230 мм) и с большим весом (до 300 кг). В связи с этим здесь снижена скорость вращения патрона. Лазерный труборез для круглых и профильных труб INTERLASER (ИНТЕРЛАЗЕР) K230 1500W Raycus оптимален для резки швеллеров, двутавров и других массивных профилей.

Технические характеристики лазерного станка

Характеристика	Значение
Максимальная мощность лазера	1 500 Вт
Максимальная длина заготовки	6 500 мм
Минимальный остаток	70 мм
Нагрузка зажимных патронов	300 кг
Диаметр круглой трубы	φ10-φ230 мм
Квадратная труба	□10-□230 мм
Прямоугольная труба	230 ≥ Длина стороны ≥ 10 мм
Ускорение по осям X/Y	1,5G
Скорость холостого хода по осям X/Y	150 м/мин
Скорость вращения патрона	120 об/мин
Мощность серводвигателей	Y=1.8 кВт, B1=2.9 кВт, B2=1.8 кВт, X=0.75 кВт, Z=0.75 кВт
Точность позиционирования	0,05 мм
Повторное позиционирование	0,03 мм
Давление газа Air/N2/O2	32/32/10 бар
Регулировка давления газа	О2
Монитор HD	21,5 дюйм
Габаритные размеры	9 500 × 1 900 × 2 300 мм
Вес станка	3 500 кг
Программа управления	FSCUT 3000 DE
Лазерная голова	Raytools BM110
Направляющие	HIWIN
Зубчатая рейка	YYC
Сервопривод	Inovance
Моторедуктор	Shimpo
Пневматика	AirTAC
Чиллер	S&A
Электрокомпоненты	Schneider Electric
Тип станины	Цельносварная фрезерованная
Привод патронов	Автоматический пневматический
Смазка	Автоматическая

Детальное описание узлов станка

Лазерный источник

Raycus 1 500 Вт режет сталь до 12 мм, нержавейку до 8 мм с чистотой кромки.
Сертификация CE гарантирует безопасность и стабильность.
Эффективность преобразования энергии снижает затраты на эксплуатацию.
Подходит для крупных профилей из алюминия и меди.
Ресурс свыше 100 000 часов при полной нагрузке.

Режущая голова

Raytools BM110 с автофокусом адаптируется к большим диаметрам.
Автоматическая настройка фокуса для равномерного реза.
Защита от перегрева предотвращает деформацию при длительной работе.
Антишлаковая система оберегает оптику от интенсивного загрязнения.

Система управления

FSCUT 3000 DE поддерживает 3D-модели и сложные траектории.
Автоматическое позиционирование и поиск края ускоряют подготовку.
Русифицированный интерфейс на 21,5-дюймовом мониторе.
Диагностика и оптимизация задания в один шаг.

Конструкция

Цельносварная фрезерованная станина устойчива к вибрациям при 300 кг.
Пневматический патрон с настройкой под крупные трубы.
Система обхода препятствий исключает аварии.
Габариты 9 500 × 1 900 × 2 300 мм для больших цехов.

Привод и перемещение

Серводвигатели Inovance (Y=1.8 кВт, B1=2.9 кВт, B2=1.8 кВт, X=0.75 кВт, Z=0.75 кВт) обеспечивают 150 м/мин.
Косозубая рейка YYC минимизирует люфт при тяжёлых нагрузках.
Линейные направляющие HIWIN гарантируют плавность хода.
Моторедуктор Shimpo стабилизирует вращение до 120 об/мин.

Система охлаждения и смазки

Водяной чиллер S&A поддерживает стабильность при длительной резке.
Автоматическая смазка подаётся на все узлы без остановок.
Регулировка давления O2 оптимизирует расход газа.
Пневматика AirTAC обеспечивает надёжный зажим тяжёлых заготовок.

Главные достоинства лазерного станка

Грузоподъёмность: До 300 кг в патронах.
Диаметр: До 230 мм для круглых и профильных труб.
Скорость: 150 м/мин и 1,5G для быстрого цикла.
Точность: 0,05 мм позиционирования и 0,03 мм повторяемости.
Надёжность: Компоненты Raycus, HIWIN, Schneider для тяжёлых условий.

Экономическая эффективность

INTERLASER K230 1,5 кВт Raycus - труборез лазерный с чпу, купить который выгодно для обработки крупногабаритных труб и профилей с минимальными отходами. Труборез по металлу лазерный сокращает время на раскрой в 4–5 раз по сравнению с механическими способами, обеспечивая быструю отдачу в промышленном производстве.

Дополнительные опции

Система загрузки труб
Подвижный люнет
Приёмный стол для заготовок
Компрессорная установка
Стабилизатор напряжения
Система кондиционирования для электрического шкафа
Фильтровентиляционная установка
