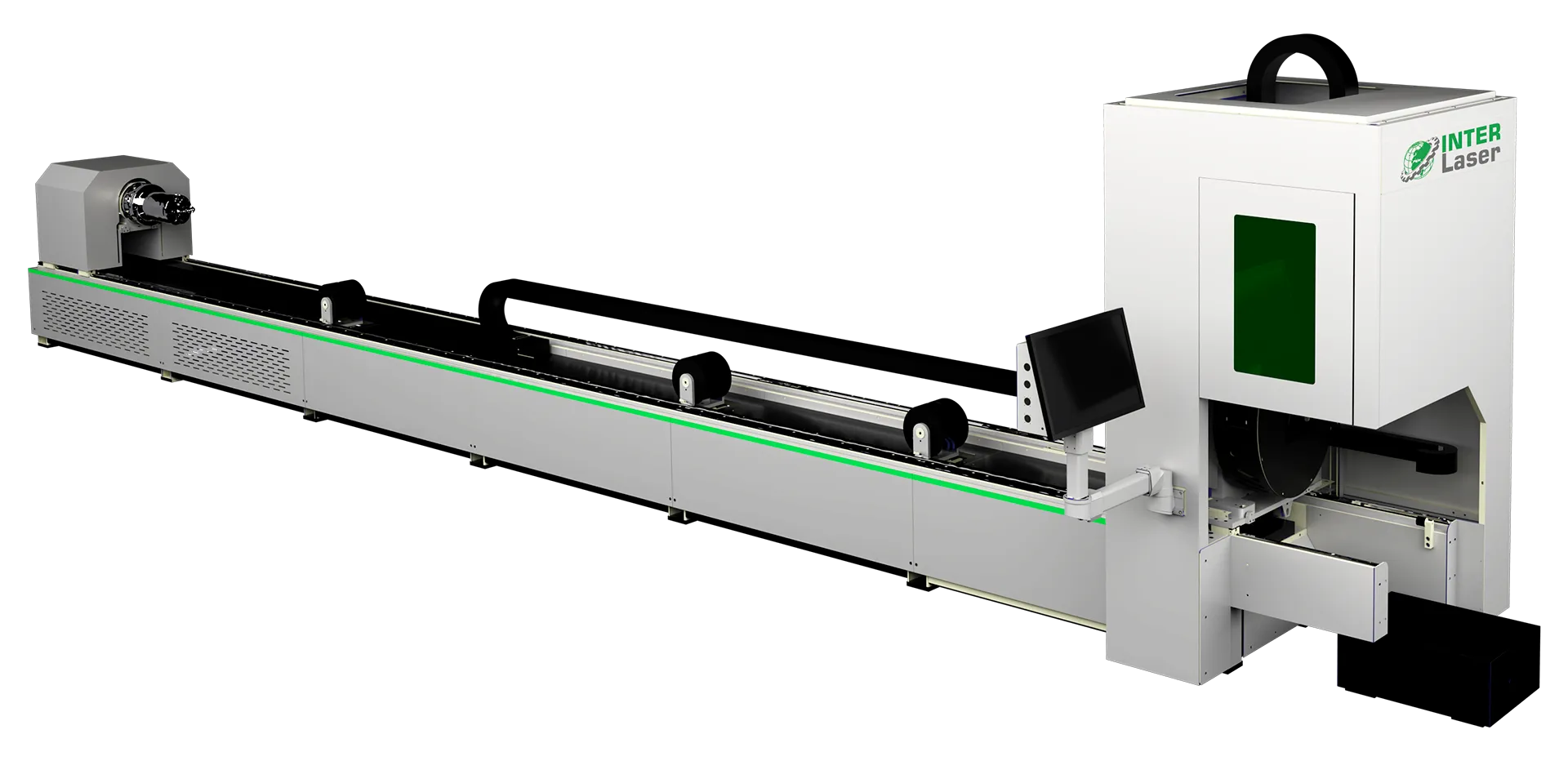

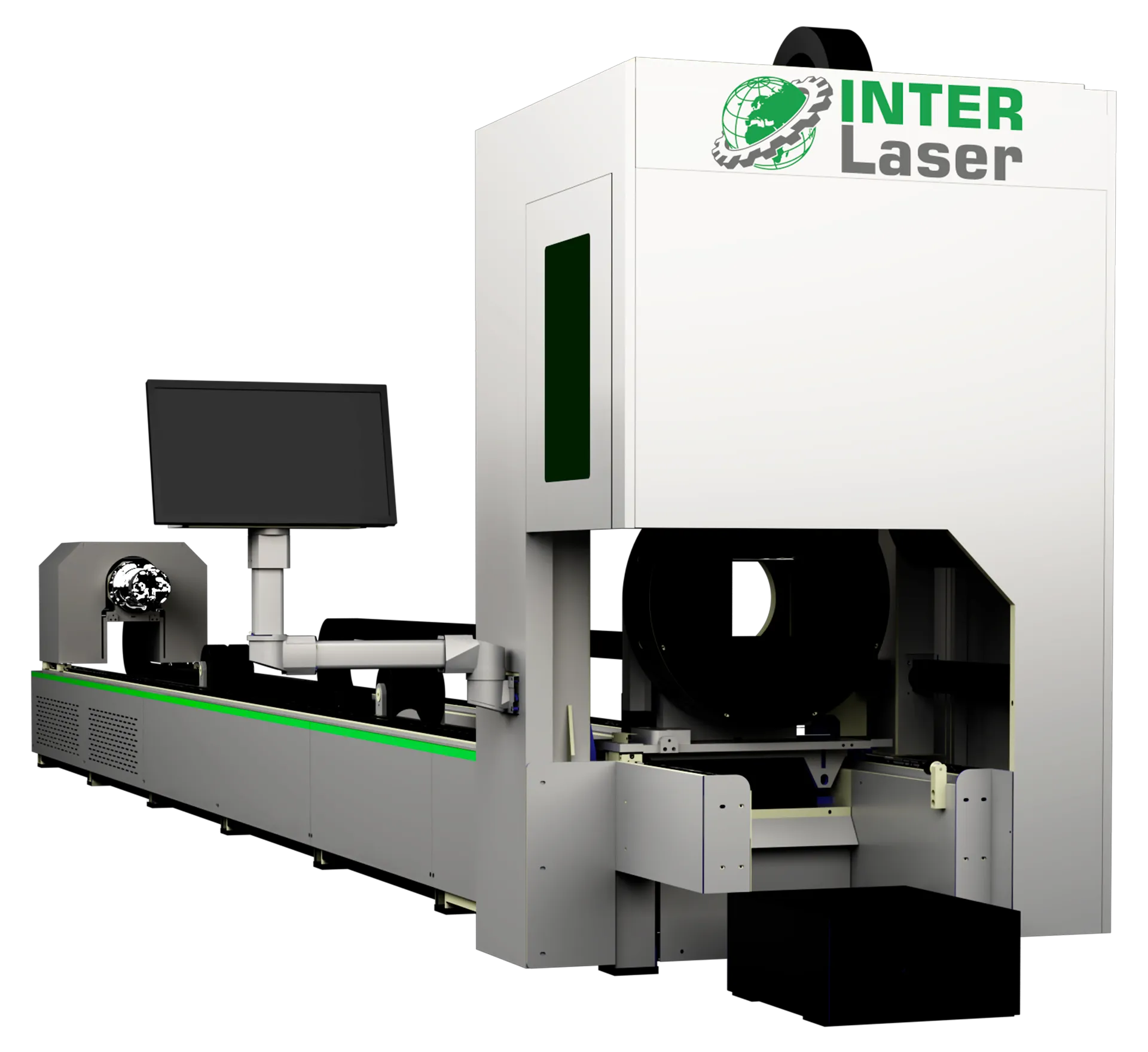

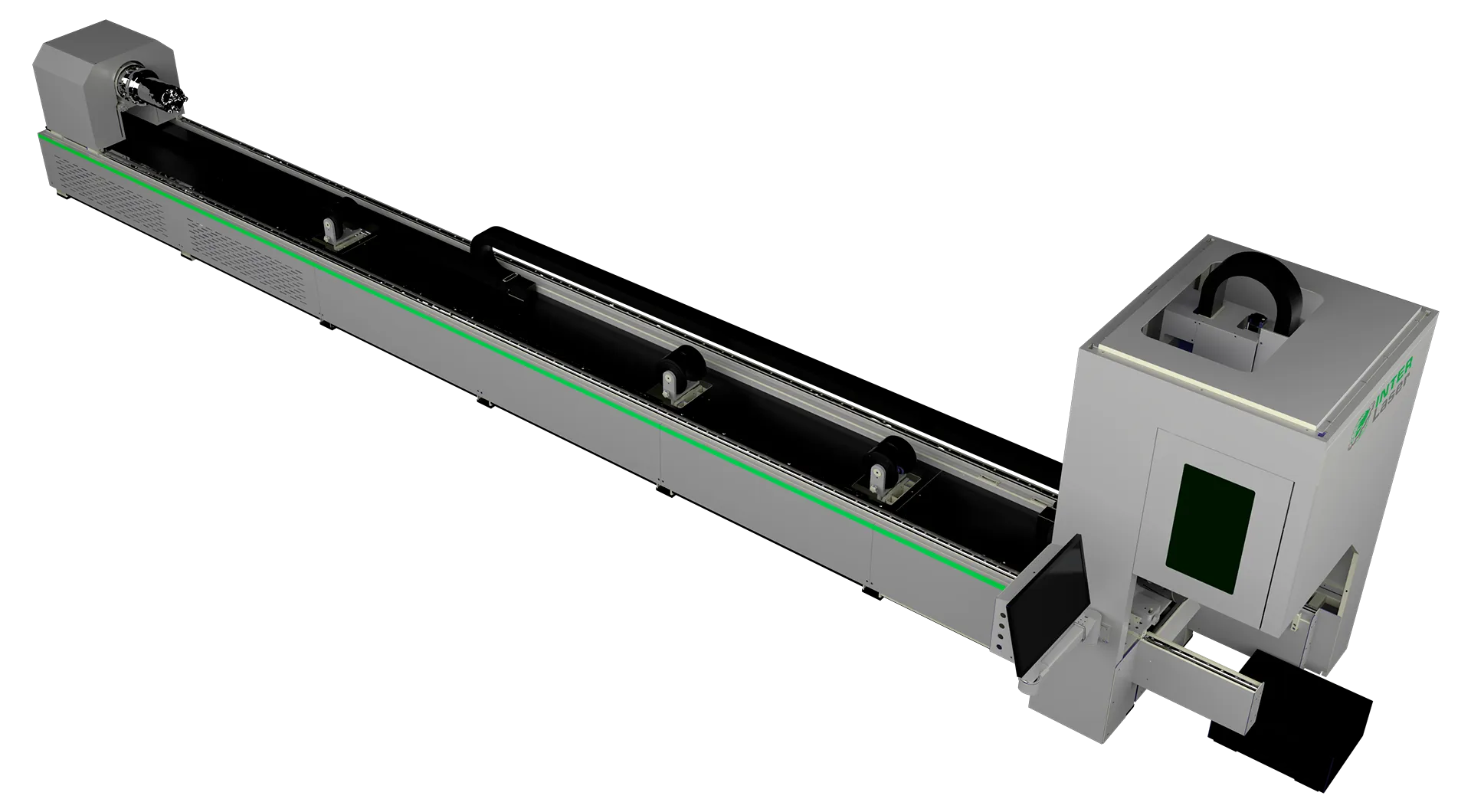

Лазерный труборез INTERLASER K230 3000W Raycus

Китай

Модели серии

INTERLASER K230 3000 INTERLASER K230 1500 INTERLASER K160 3000 INTERLASER K160 1500

Бренд лазерного источника Raycus
Wi-Fi модуль есть
Газы для резки кислород, азот, сжатый воздух
Скорость вращения патрона 120

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Лазерный труборез INTERLASER K230 3000W Raycus — это усиленная лазерная установка для резки труб, оснащённая волоконным источником Raycus мощностью 3 000 Вт. Предназначена для высокопроизводительной обработки крупногабаритных круглых и профильных заготовок диаметром до 230 мм. Достигает ускорения 1,5G и скорости холостого хода 150 м/мин при точности позиционирования 0,05 мм. Труборез лазерный с ЧПУ создан для тяжёлых промышленных задач.

Назначение и области применения

Раскрой толстостенных труб из углеродистой стали, нержавейки и цветных металлов в нефтегазовой отрасли.
Изготовление несущих элементов для мостовых конструкций и тяжёлой техники.
Обработка профилей длиной до 6 500 мм с массой до 300 кг в непрерывном цикле.
Формирование сложных пазов и фасок для сборки крупнотоннажных изделий.

Ключевые функциональные возможности

Функция	Описание
Лазерный источник	Raycus CE 3 000 Вт, сертифицирован.
Режущая голова	Raytools BM110 с автофокусом.
Система управления	FSCUT 3000 DE, совместима с CAD/CAM.
Конструкция	Цельносварная фрезерованная станина, пневматические патроны.
Привод	Серводвигатели Inovance с ускорением 1,5G.

Преимущества использования

Массивная станина выдерживает нагрузку до 300 кг без потери жёсткости.
Автофокусная головка обеспечивает чистый рез на толстых стенках.
Косозубые рейки YYC и направляющие HIWIN гарантируют точность 0,05 мм.
Автоматическая смазка снижает износ при длительной эксплуатации.
Антишлаковая защита сохраняет оптику в условиях высокой мощности.

Модель K230 — это более крупная и тяжелая версия трубореза, предназначенная для обработки труб и профилей большего сечения (до 230 мм) и с большим весом (до 300 кг). В связи с этим здесь снижена скорость вращения патрона. Лазерный труборез для круглых и профильных труб INTERLASER (ИНТЕРЛАЗЕР) K230 3000W Raycus позволяет увеличить максимальную толщину реза примерно в 1,5–2 раза по сравнению с исполнением на 1,5 кВт. Для одной и той же толщины материала скорость резки у трёхкиловатного станка будет значительно выше.

Технические характеристики лазерного станка

Характеристика	Значение
Максимальная мощность лазера	3 000 Вт
Максимальная длина заготовки	6 500 мм
Минимальный остаток	70 мм
Нагрузка зажимных патронов	300 кг
Диаметр круглой трубы	φ10-φ230 мм
Квадратная труба	□10-□230 мм
Прямоугольная труба	230 ≥ Длина стороны ≥ 10 мм
Ускорение по осям X/Y	1,5G
Скорость холостого хода по осям X/Y	150 м/мин
Скорость вращения патрона	120 об/мин
Мощность серводвигателей	Y=1.8 кВт, B1=2.9 кВт, B2=1.8 кВт, X=0.75 кВт, Z=0.75 кВт
Точность позиционирования	0,05 мм
Повторное позиционирование	0,03 мм
Давление газа Air/N2/O2	32/32/10 бар
Регулировка давления газа	О2
Монитор HD	21,5 дюйм
Габаритные размеры	9 500 × 1 900 × 2 300 мм
Вес станка	3 500 кг
Программа управления	FSCUT 3000 DE
Лазерная голова	Raytools BM110
Направляющие	HIWIN
Зубчатая рейка	YYC
Сервопривод	Inovance
Моторедуктор	Shimpo
Пневматика	AirTAC
Чиллер	S&A
Электрокомпоненты	Schneider Electric
Тип станины	Цельносварная фрезерованная
Привод патронов	Автоматический пневматический
Смазка	Автоматическая

Детальное описание узлов станка

Лазерный источник

Raycus 3 000 Вт режет сталь до 20 мм, нержавейку до 12 мм с высокой чистотой.
Сертификация CE обеспечивает безопасность и стабильность.
КПД более 30% снижает энергозатраты при интенсивной работе.
Поддерживает крупные профили из алюминия, латуни и меди.
Ресурс превышает 100 000 часов при полной нагрузке.

Режущая голова

Raytools BM110 с автофокусом адаптируется к большим диаметрам и толщинам.
Автоматическая настройка фокуса для равномерного качества.
Защита от перегрева углов минимизирует деформации.
Антишлаковая система оберегает оптику при высокой мощности.

Система управления

FSCUT 3000 DE позволяет работать с 3D-моделями и сложными траекториями.
Автоматическое позиционирование и поиск края ускоряют запуск.
Русифицированный интерфейс на 21,5-дюймовом HD-мониторе.
Интеллектуальная диагностика и оптимизация в один клик.

Конструкция

Цельносварная фрезерованная станина устойчива к вибрациям при 300 кг.
Пневматический патрон с настройкой под массивные заготовки.
Система обхода препятствий предотвращает аварии.
Габариты 9 500 × 1 900 × 2 300 мм для крупных производств.

Привод и перемещение

Серводвигатели Inovance (Y=1.8 кВт, B1=2.9 кВт, B2=1.8 кВт, X=0.75 кВт, Z=0.75 кВт) развивают 150 м/мин.
Косозубая рейка YYC снижает люфт при тяжёлых нагрузках.
Линейные направляющие HIWIN обеспечивают плавный ход.
Моторедуктор Shimpo стабилизирует вращение до 120 об/мин.

Система охлаждения и смазки

Водяной чиллер S&A поддерживает температуру при высокой мощности.
Автоматическая смазка подаётся на все оси без остановок.
Регулировка давления O2 оптимизирует расход газа.
Пневматика AirTAC гарантирует надёжный зажим массивных труб.

Главные достоинства лазерного станка

Мощность: 3 000 Вт для толстостенных материалов.
Грузоподъёмность: До 300 кг в патронах.
Диаметр: До 230 мм для круглых и профильных труб.
Скорость: 150 м/мин и 1,5G для интенсивного цикла.
Точность: 0,05 мм позиционирования и 0,03 мм повторяемости.

Экономическая эффективность

INTERLASER K230 3 кВт Raycus - труборез лазерный с чпу, купить который выгодно для обработки толстостенных крупногабаритных труб с минимальными потерями. Труборез по металлу лазерный сокращает время на раскрой в 5–6 раз по сравнению с традиционными методами, обеспечивая быструю окупаемость в тяжёлом производстве.

Дополнительные опции

Система загрузки труб
Подвижный люнет
Приёмный стол для заготовок
Компрессорная установка
Стабилизатор напряжения
Система кондиционирования для электрического шкафа
Фильтровентиляционная установка
