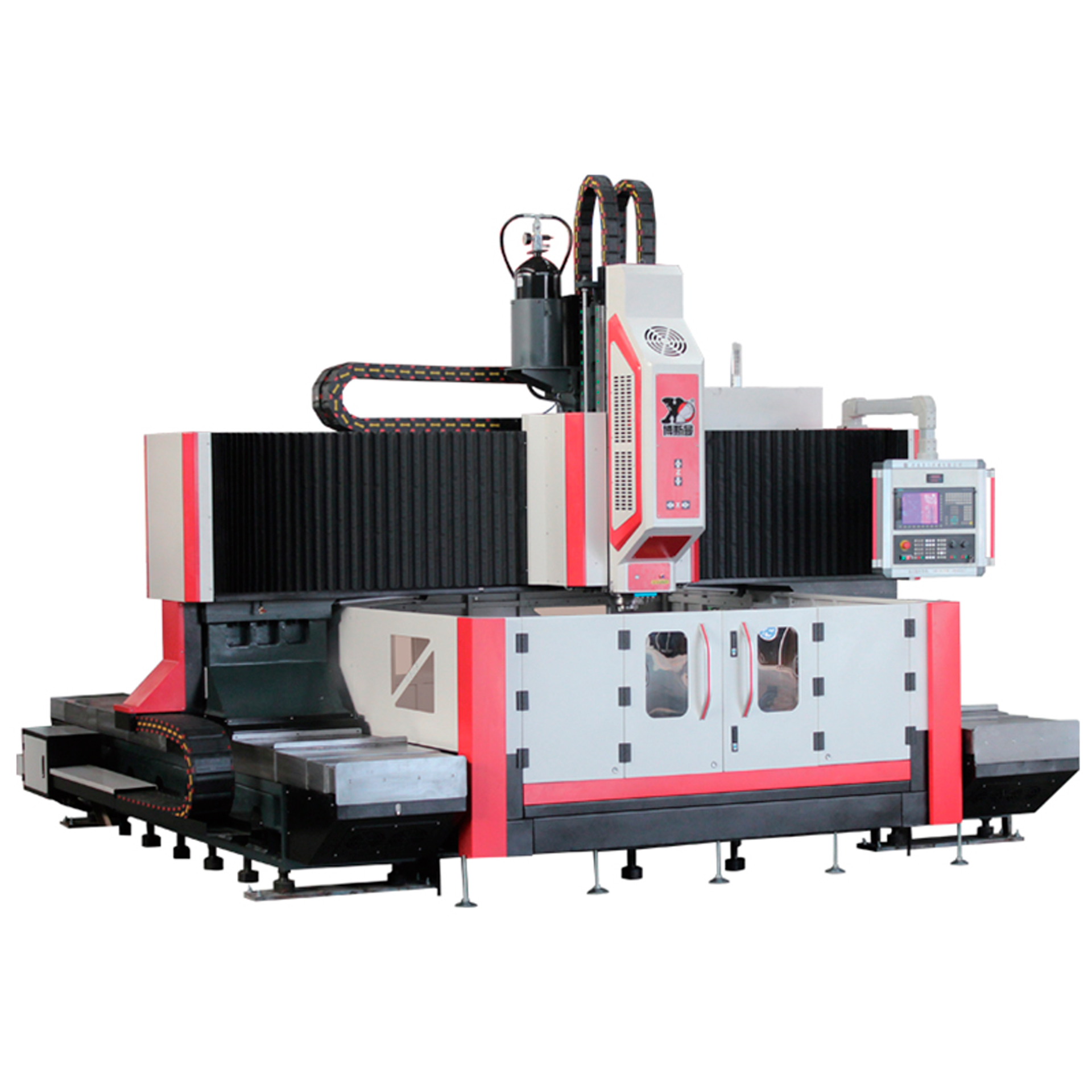

Портальный сверлильно-фрезерный станок с ЧПУ BOSM-DS6025

Китай

Модели серии

DS 7070 DS 6060 DS 5050 DS 6040 DS 5040 DS 4040 DS 4030 DS 4030 DS 3030 DS6025 DS4025 DS2525 DS5020 DS4020 DS2020

Мощность шпинделя 22 / 30 / 37 (опционально)
Максимальный размер заготовки (Д×Ш) 6 000 × 2 500
Тип магазина инструментов опционально Okada на 24 инструмента
Система ЧПУ KND / GSK / Siemens (опционально)

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Портальный сверлильно-фрезерный станок с ЧПУ BOSM-DS6025 - тяжелый обрабатывающий центр для плит размером до 6 000 × 2 500 мм. Портальная кинематика открывает свободный доступ к рабочей зоне, упрощая базирование габаритных заготовок и гарантируя высокую жесткость при интенсивном съеме металла.

Назначение и области применения

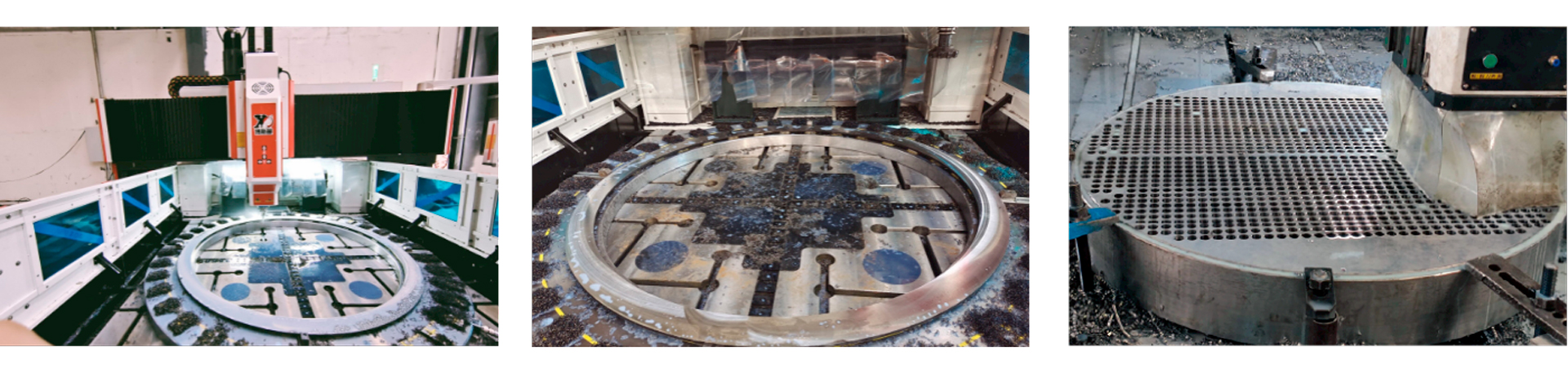

Фрезерование и сверление опорных плит, фланцев, корпусных узлов.
Изготовление компонентов для машиностроения, металлургии и химической промышленности.
Обработка крупногабаритных заготовок на предприятиях тяжелой металлообработки.
Серийное производство деталей с высокими требованиями к точности координат.

Ключевые функциональные возможности

Функция	Описание
Портальная кинематика	Открытая рама для беспрепятственной подачи крупногабаритных плит
Шпиндельный узел	Конус BT50, мощность до 37 кВт, диапазон 30–6 000 об/мин
Режимы резания	Сверление до φ96 мм, нарезка резьбы до M36
Точность позиционирования	Повторяемость осей: 0,025 мм на 2 000 мм хода
Автоматизация	Опциональный магазин Okada на 24 позиции

Преимущества использования

Свободная логистика: Г-образная схема исключает боковые преграды, ускоряя монтаж тяжелых заготовок.
Высокая динамика: Адаптивная частота вращения до 6 000 об/мин сокращает время цикла.
Микронная стабильность: Погрешность 0,025 мм гарантирует соответствие чертежным допускам без доводки.
Гибкая конфигурация: Выбор мощности привода и контроллера под конкретные технологические задачи.
Надежная база: Усиленные направляющие обеспечивают плавный ход без люфтов при интенсивных нагрузках.

Оборудование объединяет скоростное фрезерование, прецизионное сверление и открытую архитектуру, становясь надежным решением для предприятий, выпускающих ответственные металлоконструкции.

Технические характеристики станка

Характеристика	Значение
Модель	BOSM-DS6025
Максимальный размер заготовки (Д×Ш)	6 000 × 2 500 мм
Конус шпинделя	BT50
Максимальный диаметр сверления	φ96 мм
Максимальный диаметр нарезания резьбы	M36
Скорость вращения шпинделя	30–3 000 / 60–6 000 об/мин
Мощность двигателя шпинделя	22 / 30 / 37 кВт (опционально)
Расстояние от торца шпинделя до стола	Определяется фундаментом
Повторяемость по осям X/Y/Z	0,025 / 2 000 мм
Система управления	KND / GSK / Siemens (опционально)
Магазин инструмента	Опциональный Okada на 24 позиции

Детальное описание узлов станка

Портальная конструкция и станина

Открытая рамная архитектура обеспечивает беспрепятственный доступ к рабочему пространству, что критично при работе с тяжелыми плитами.
Жесткое основание минимизирует паразитные колебания, сохраняя точность резания на всей площади обработки.

Шпиндельный узел

Привод с конусом BT50 развивает мощность до 37 кВт, позволяя формировать отверстия до φ96 мм и нарезать резьбу M36.
Регулируемый диапазон вращения до 6 000 об/мин адаптирует агрегат под различные марки стали и сплавы.

Система позиционирования и ЧПУ

Линейные приводы обеспечивают повторяемость 0,025 мм на 2 м хода, гарантируя стабильность серийных партий.
Интеллектуальное управление координирует циклы резания, предотвращая перегрузки и повышая безопасность оператора.

Автоматизация и оснастка

Опциональный магазин Okada на 24 позиции ускоряет смену режущего инструмента, сокращая время простоя между операциями.
Вылет шпинделя от рабочей поверхности проектируется индивидуально, исходя из параметров фундаментной плиты заказчика.

Главные преимущества портального станка BOSM-DS6025

Скорость: Диапазон до 6 000 об/мин ускоряет цикл и снижает себестоимость детали.
Точность: Микронная повторяемость осей исключает брак при серийном выпуске.
Эргономика загрузки: Портальная схема открывает доступ к столу, упрощая логистику цеха.
Универсальность: Один привод покрывает задачи от сверления до фрезерования с выбором мощности.
Надежность: Жесткая рама и опциональные контроллеры рассчитаны на интенсивную промышленную эксплуатацию.

Экономическая эффективность

Купить Портальный сверлильно-фрезерный станок с ЧПУ BOSM-DS6025 стоит, поскольку открытая портальная архитектура радикально сокращает время базирования массивных заготовок, а микронная повторяемость осей сводит к нулю необходимость ручной доводки. Возможность выбора мощности шпинделя (до 37 кВт) и интеграции популярных контроллеров KND, GSK или Siemens оптимизирует технологический процесс под конкретные чертежи. Сокращение циклов переналадки за счет опционального магазина инструмента и высокая скорость съема металла обеспечивают быструю отдачу инвестиций даже при работе со сложными корпусными узлами.

Комплектация

Портальная станина с рабочим столом 6 000 × 2 500 мм
Шпиндельный узел (конус BT50)
Система числового программного управления
Комплект крепежных элементов и Т-образных пазов
Паспорт изделия, руководство по эксплуатации и электрические схемы

Дополнительная комплектация

Рядный магазин инструмента Okada на 24 позиции
Расширенные пакеты ЧПУ (KND / GSK / Siemens)
Модификации мощности шпинделя (22 / 30 / 37 кВт)
Адаптация вылета шпинделя под конкретный фундамент
