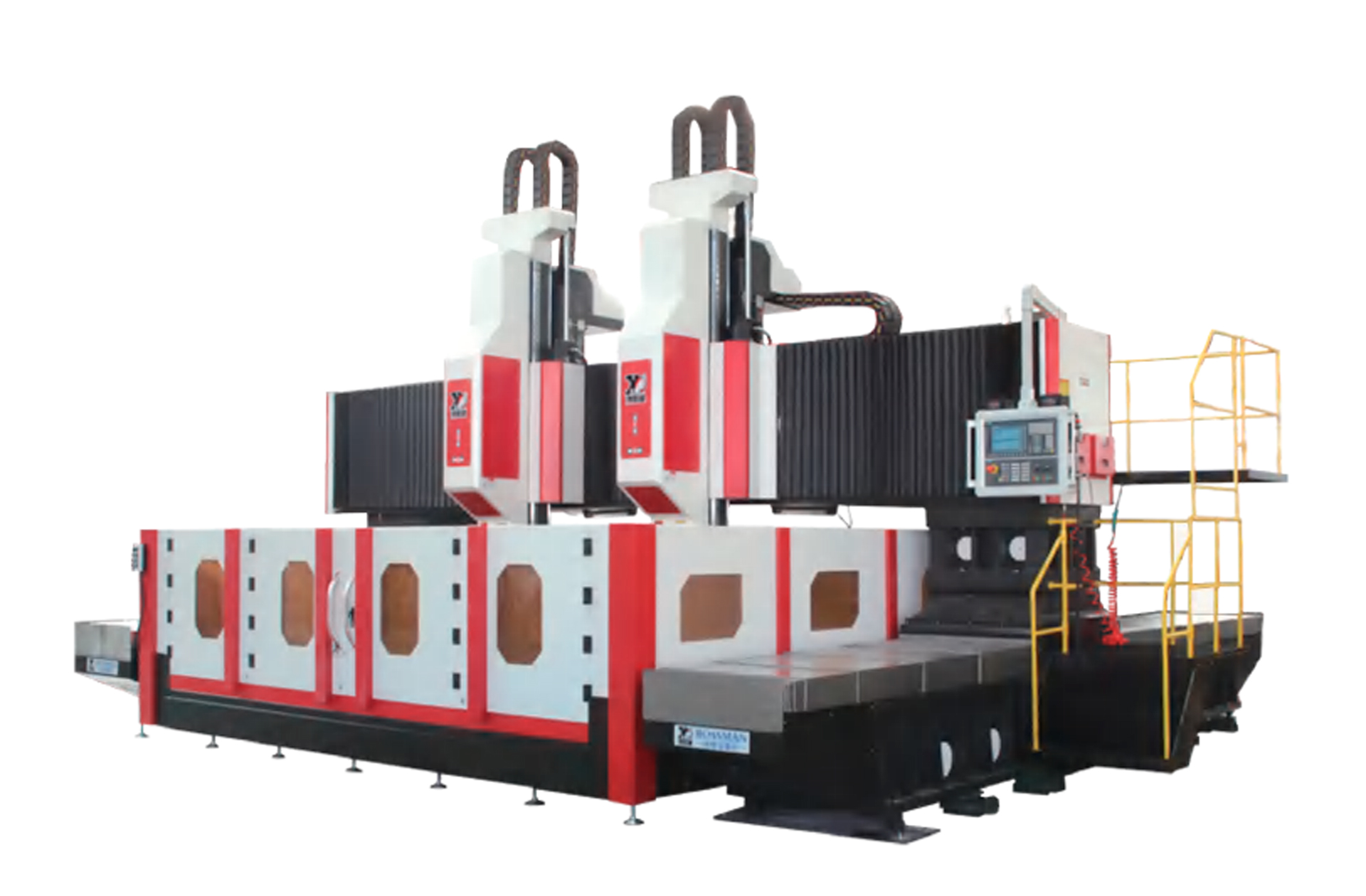

Портальный сверлильно-фрезерный станок с ЧПУ BOSM-DS 5050

Китай

Модели серии

DS 7070 DS 6060 DS 5050 DS 6040 DS 5040 DS 4040 DS 4030 DS 4030 DS 3030 DS6025 DS4025 DS2525 DS5020 DS4020 DS2020

Мощность шпинделя 37
Максимальный размер заготовки (Д×Ш) 5 000 × 5 000
Тип магазина инструментов опционально Okada на 24 инструмента
Система ЧПУ KND / GSK / Siemens (опционально)

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

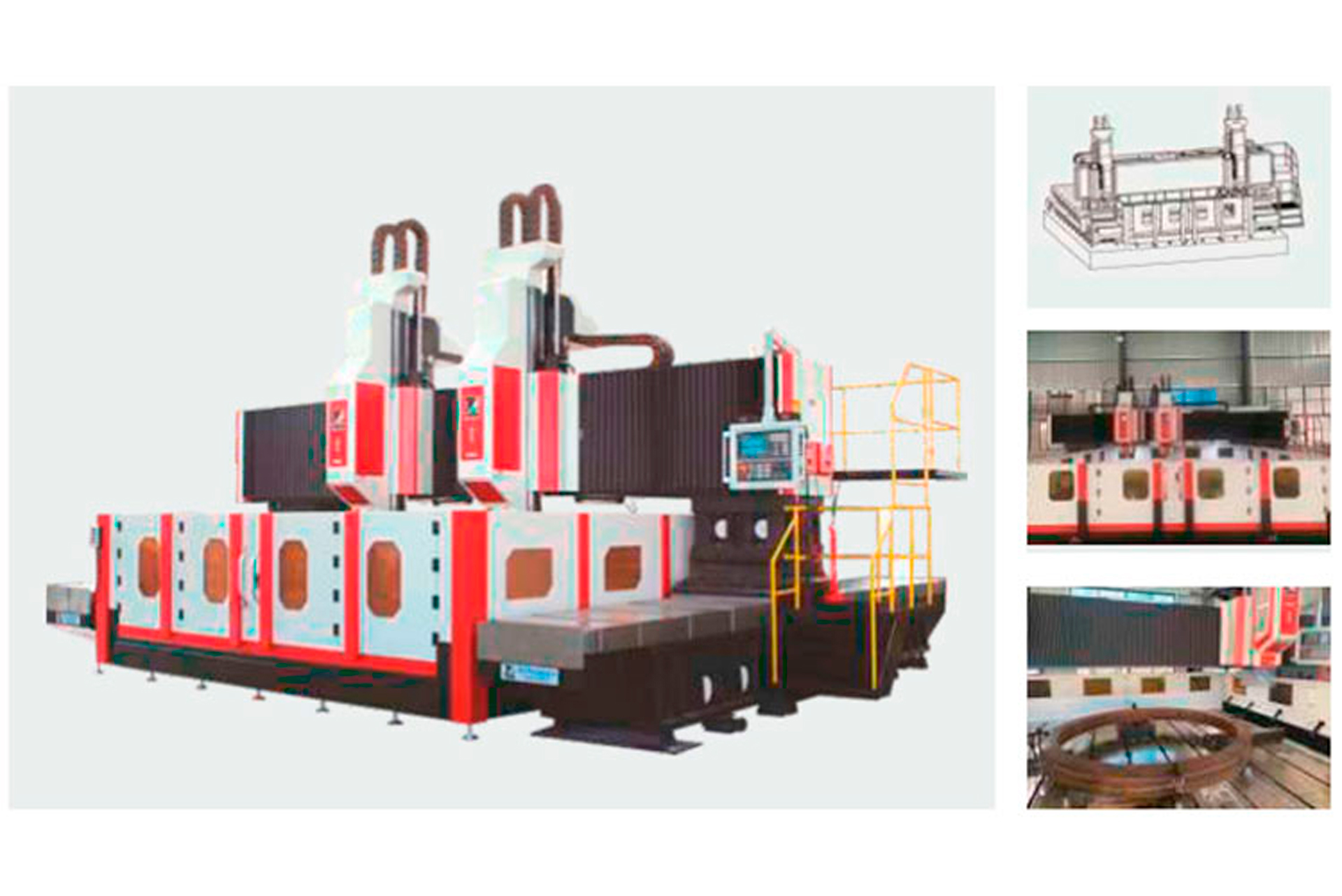

Портальный сверлильно-фрезерный станок с ЧПУ BOSM-DS 5050 - тяжёлый обрабатывающий центр для плит 5 000 × 5 000 мм. Открытая рамная кинематика упрощает крановую подачу массивных деталей и сохраняет жёсткость при фрезеровании.

Назначение и области применения

Фрезерование и сверление опорных плит, фланцев, корпусных узлов.
Изготовление компонентов для машиностроения, металлургии и химической промышленности.
Обработка крупногабаритных заготовок на предприятиях тяжёлой металлообработки.
Серийное производство деталей с высокими требованиями к точности координат.

Ключевые функциональные возможности

Функция	Описание
Портальная кинематика	Открытая рама для беспрепятственной подачи крупногабаритных плит
Шпиндельный узел	Конус BT50, мощность 37 кВт, диапазон 30–3 000 / 60–6 000 об/мин
Режимы резания	Сверление до φ96 мм, нарезка резьбы до M36
Точность позиционирования	Повторяемость осей: 0,025 мм на 2 000 мм хода
Автоматизация	Опциональный магазин Okada на 24 позиции

Преимущества использования

Свободная логистика: Портальная схема убирает боковые преграды, ускоряя монтаж тяжёлых заготовок.
Высокая динамика: Адаптивная частота вращения до 6 000 об/мин и фиксированная мощность 37 кВт сокращают время цикла.
Микронная стабильность: Погрешность 0,025 мм гарантирует соответствие чертежным допускам без доводки.
Гибкая конфигурация: Выбор контроллера под конкретные технологические задачи.
Надежная база: Усиленные направляющие обеспечивают плавный ход без люфтов при интенсивных нагрузках.

Агрегат сочетает скоростное фрезерование, прецизионное сверление и открытую архитектуру, становясь надёжным решением для предприятий, выпускающих ответственные металлоконструкции.

Технические характеристики станка

Характеристика	Значение
Модель	BOSM-DS 5050
Максимальный размер заготовки (Д×Ш)	5 000 × 5 000 мм
Конус шпинделя	BT50
Максимальный диаметр сверления	φ96 мм
Максимальный диаметр нарезания резьбы	M36
Скорость вращения шпинделя	30–3 000 / 60–6 000 об/мин
Мощность двигателя шпинделя	37 кВт
Расстояние от торца шпинделя до стола	Определяется фундаментом
Повторяемость по осям X/Y/Z	0,025 / 2 000 мм
Система управления	KND / GSK / Siemens (опционально)
Магазин инструмента	Опциональный Okada на 24 позиции

Детальное описание узлов станка

Портальная конструкция и станина

Открытая рамная архитектура формирует беспрепятственный доступ к рабочему пространству, что критично при перемещении тяжёлых плит.
Массивное основание гасит паразитные колебания, сохраняя точность резания на всей площади обработки.

Шпиндельный узел

Привод с конусом BT50 развивает фиксированную мощность 37 кВт, позволяя формировать отверстия до φ96 мм и нарезать резьбу M36.
Регулируемый диапазон вращения до 6 000 об/мин адаптирует агрегат под различные марки стали и сплавы.

Система позиционирования и ЧПУ

Линейные приводы обеспечивают повторяемость 0,025 мм на 2 м хода, фиксируя стабильность серийных партий.
Интеллектуальное управление координирует циклы резания, предотвращая перегрузки и укрепляя безопасность оператора.

Автоматизация и оснастка

Опциональный магазин Okada на 24 позиции ускоряет смену режущего инструмента, сокращая простои между операциями.
Вылет шпинделя от рабочей поверхности проектируется индивидуально, исходя из параметров фундаментной плиты заказчика.

Главные преимущества портального станка BOSM-DS 5050

Скорость: Диапазон до 6 000 об/мин ускоряет цикл и снижает себестоимость детали.
Точность: Микронная повторяемость осей исключает брак при серийном выпуске.
Эргономика загрузки: Портальная схема открывает доступ к столу, упрощая логистику цеха.
Универсальность: Один привод покрывает задачи от сверления до фрезерования.
Надежность: Жёсткая рама и опциональные контроллеры рассчитаны на интенсивную промышленную эксплуатацию.

Экономическая эффективность

Портальный сверлильно-фрезерный станок с ЧПУ BOSM-DS 5050, цена на который оптимизирована под задачи тяжёлой металлообработки, привлекает цеха, стремящиеся ускорить выпуск крупногабаритных компонентов. Открытая рамная архитектура радикально сокращает время базирования массивных плит, а микронная повторяемость осей сводит к нулю необходимость ручной доводки. Возможность интеграции популярных контроллеров KND, GSK или Siemens оптимизирует технологический процесс под конкретные чертежи. Сокращение циклов переналадки за счёт опционального магазина инструмента и высокая скорость съёма металла обеспечивают быструю отдачу инвестиций даже при работе со сложными корпусными узлами.

Комплектация

Портальная станина с рабочим столом 5 000 × 5 000 мм
Шпиндельный узел (конус BT50, 37 кВт)
Система числового программного управления
Комплект крепежных элементов и Т-образных пазов
Паспорт изделия, руководство по эксплуатации и электрические схемы

Дополнительная комплектация

Рядный магазин инструмента Okada на 24 позиции
Расширенные пакеты ЧПУ (KND / GSK / Siemens)
Адаптация вылета шпинделя под конкретный фундамент
Системы автоматической подачи СОЖ и стружкоудаления
