Четырёхпозиционный сверлильный станок с ЧПУ для фланцев BOSM-DS500

Китай

Модели серии

DS4020 DS2020

Мощность шпинделя 15
Система ЧПУ KND / GSK / Siemens (опционально)
Максимальный диаметр нарезания резьбы M24
Максимальный диаметр сверления 40

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

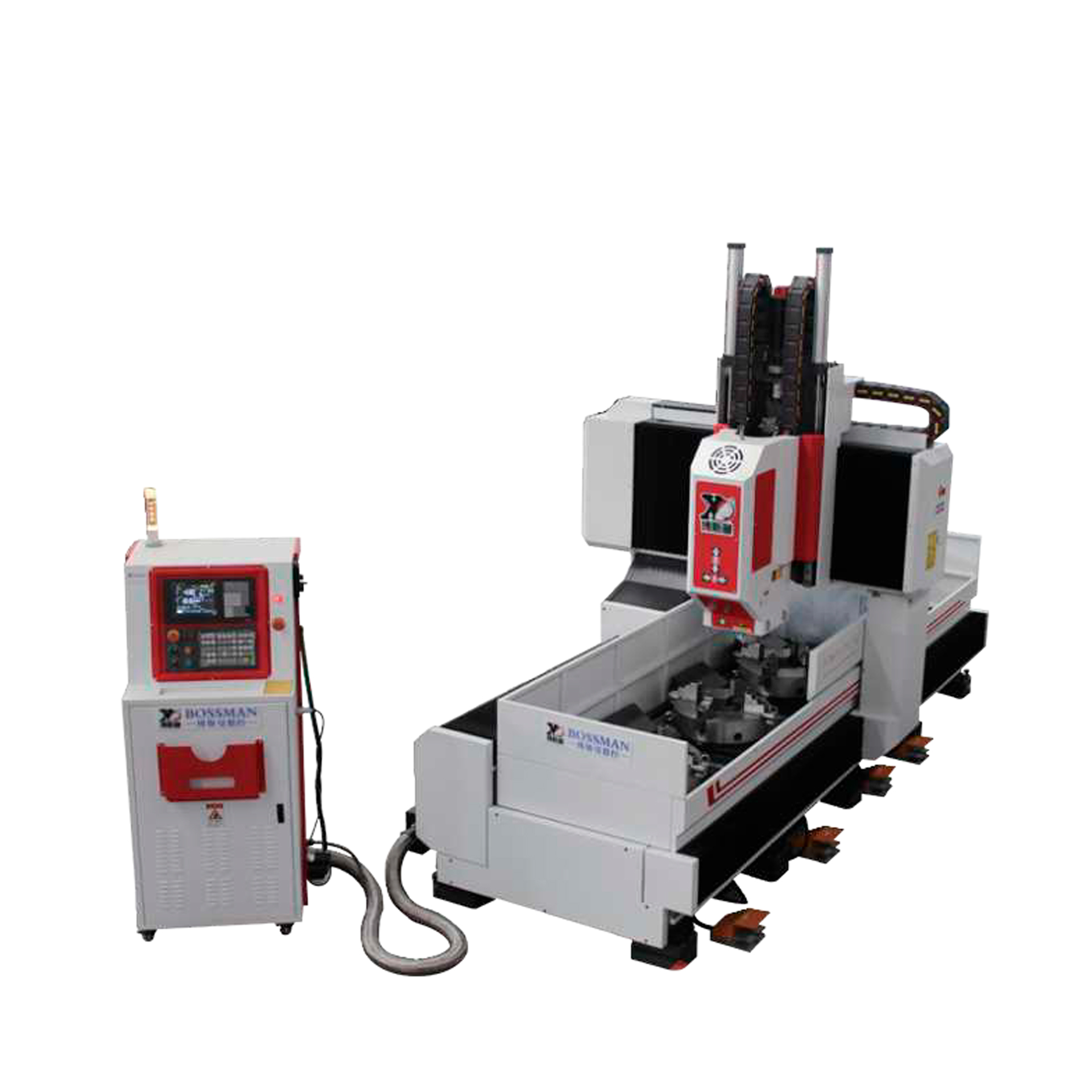

Четырёхпозиционный сверлильный станок с ЧПУ для фланцев BOSM-DS500 - это портальный обрабатывающий центр для прецизионного сверления и нарезания резьбы во фланцах диаметром до 600 мм. Открытая рамная кинематика обеспечивает удобный доступ к зоне обработки, упрощает погрузку тяжёлых заготовок и гарантирует высокую жёсткость при интенсивной эксплуатации.

Назначение и области применения

Сверление отверстий и нарезание резьбы во фланцевых соединениях и круглых плитах.
Обработка заготовок с делительным диаметром до 500 мм и наружным диаметром до 600 мм.
Производство компонентов для трубопроводной арматуры, теплообменников и машиностроения.
Интеграция в цеха тяжёлой металлообработки и промышленного фланцевого производства.

Ключевые функциональные возможности

Функция	Описание
Портальная кинематика	Открытая рамная конструкция для удобной загрузки и фиксации массивных фланцев
Шпиндельный узел	Конус BT40, мощность 15 кВт, диапазон 30–3 000 об/мин
Режимы резания	Сверление до Ø40 мм, нарезка резьбы от M6 до M24
Точность позиционирования	Повторяемость по осям X/Y/Z: 0,025 мм на 2 000 мм хода
Рабочая зона	Делительный круг 500 мм, наружный диаметр заготовки до 600 мм

Преимущества использования

Жёсткая рамная база: Портальная схема распределяет нагрузки равномерно, минимизируя вибрации при обработке массивных деталей.
Высокая динамика: Скорость вращения до 3 000 об/мин и мощный привод 15 кВт ускоряют цикл сверления.
Микронная стабильность: Точность позиционирования 0,025 мм гарантирует соответствие чертежным допускам без доводки.
Гибкая настройка: Регулируемый вылет шпинделя (150–550 мм) адаптирует станок под фланцы разной толщины.
Удобство логистики: Открытый доступ к рабочему столу упрощает подачу и базирование заготовок с помощью подъёмных механизмов.

Оборудование сочетает скоростную обработку, открытую архитектуру и точное ЧПУ, становясь практичным выбором для предприятий, выпускающих ответственные фланцевые соединения.

Технические характеристики станка

Характеристика	Значение
Модель	BOSM-DS500
Делительный диаметр заготовки	500 мм
Наружный диаметр заготовки	600 мм
Конус шпинделя	BT40
Максимальный диаметр сверления	Ø40 мм
Диапазон нарезания резьбы	M6–M24
Скорость вращения шпинделя	30–3 000 об/мин
Мощность двигателя шпинделя	15 кВт
Расстояние от торца шпинделя до патрона	150–550 ±20 мм
Повторяемость по осям X/Y/Z	0,025 / 2 000 мм
Масса станка	~8 500 кг

Детальное описание узлов станка

Портальная конструкция и станина

Открытая рама обеспечивает беспрепятственный доступ к рабочему пространству, что критично при работе с массивными фланцами.
Жёсткое основание минимизирует паразитные колебания, сохраняя точность резания на всей площади обработки.

Шпиндельный узел

Привод с конусом BT40 развивает мощность 15 кВт, позволяя сверлить отверстия до Ø40 мм и нарезать резьбу M6–M24.
Вылет регулируется в диапазоне 150–550 мм (±20 мм), расширяя технологические возможности при обработке деталей разной высоты.

Система позиционирования и ЧПУ

Линейные приводы обеспечивают повторяемость 0,025 мм на 2 м хода, гарантируя стабильность серийных партий.
Интеллектуальное управление координирует циклы резания, предотвращая перегрузки и повышая безопасность оператора.

Автоматизация и оснастка

Четырёхпозиционная конфигурация ускоряет смену обрабатываемых зон, сокращая время простоя между операциями.
Патронная система надёжно фиксирует заготовки перед обработкой, исключая смещение под динамическими нагрузками.

Главные преимущества сверлильного станка BOSM-DS500

Скорость: Диапазон до 3 000 об/мин ускоряет цикл и снижает себестоимость детали.
Точность: Микронная повторяемость осей исключает брак при серийном выпуске фланцев.
Эргономика загрузки: Портальная схема открывает доступ к столу, упрощая логистику цеха.
Универсальность: Один привод покрывает задачи от мелкого сверления до нарезки резьбы M24.
Надёжность: Жёсткая рама и качественные компоненты рассчитаны на интенсивную промышленную эксплуатацию.

Экономическая эффективность

Купить сверлильный станок с ЧПУ для фланцев BOSM-DS500 стоит, поскольку открытая портальная схема сокращает время загрузки массивных заготовок, а высокая повторяемость осей минимизирует процент брака. Возможность точной обработки делительного круга до 500 мм и адаптация под стандартные системы ЧПУ снижают расходы на переналадку, ускоряя окупаемость агрегата в серийном производстве.

Комплектация

Портальная станина с рабочим столом для фланцев
Шпиндельный узел (конус BT40, 15 кВт)
Система числового программного управления
Патронное приспособление для фиксации заготовок
Паспорт изделия, руководство по эксплуатации и электрические схемы

Дополнительная комплектация

Автоматическая система подачи СОЖ и стружкоудаления
Расширенный набор цанговых патронов под специфические фланцы
Модернизация контроллера ЧПУ или интеграция в CAD/CAM цепочки
Специализированная оснастка для нестандартных диаметров обработки
