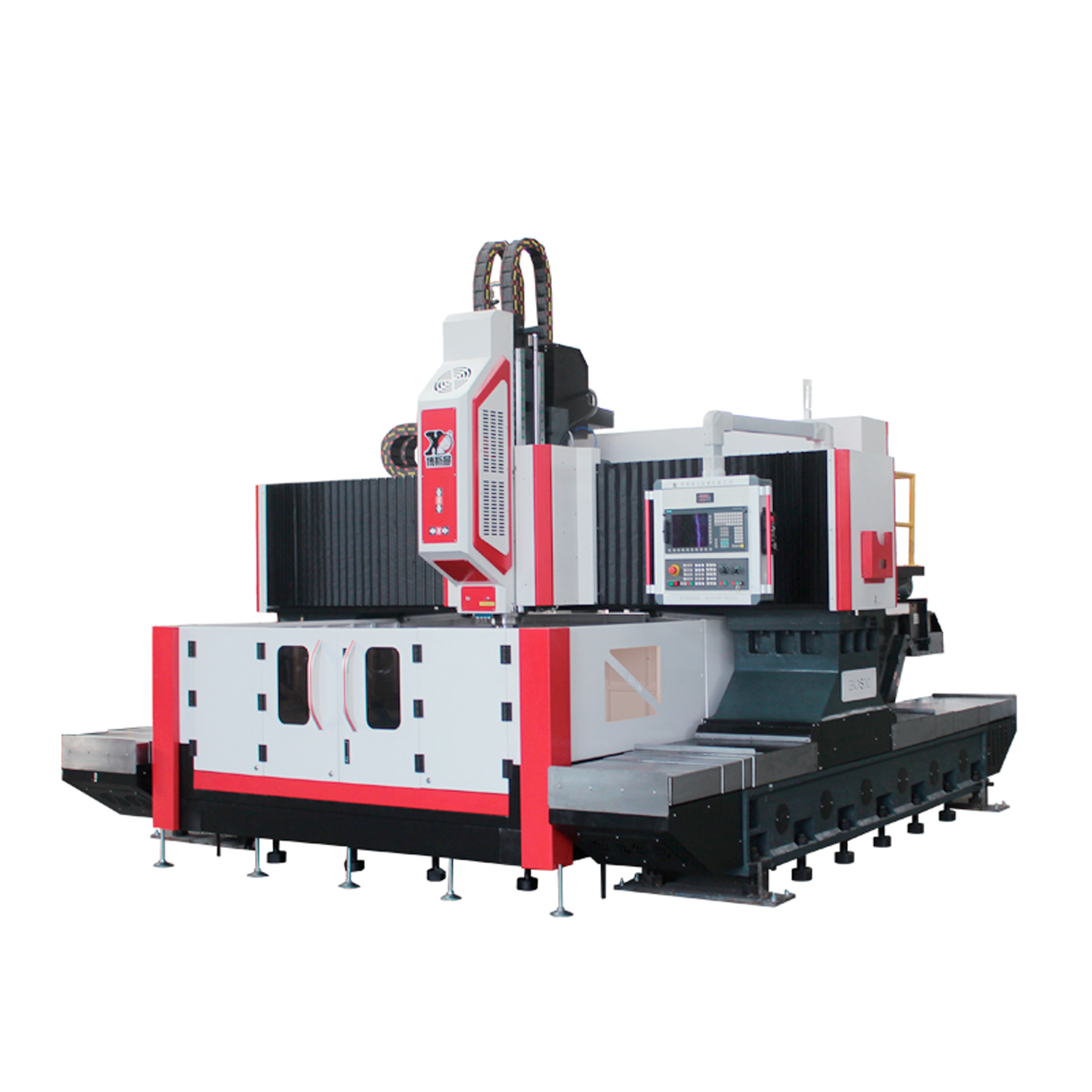

Портальный сверлильно-фрезерный станок с ЧПУ BOSM-DS4020

Китай

Модели серии

DS4020 DS2020

Мощность шпинделя 22 / 30 / 37 (опционально)
Максимальный размер заготовки (Д×Ш) 4 000 × 2 000
Тип магазина инструментов опционально Okada на 24 инструмента
Система ЧПУ KND / GSK / Siemens (опционально)

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Портальный сверлильно-фрезерный станок с ЧПУ BOSM-DS4020 - тяжелый обрабатывающий центр для прецизионной обработки плит габаритами до 4 000 × 2 000 мм. Открытая рамная схема упрощает загрузку массивных заготовок и обеспечивает свободный доступ к рабочей зоне.

Назначение и области применения

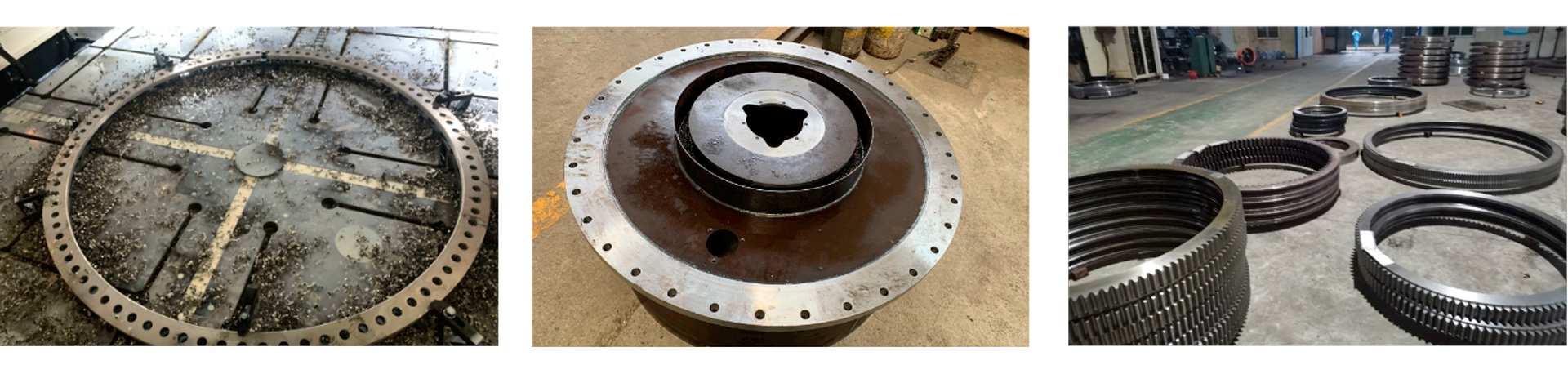

Фрезерование и сверление опорных плит, фланцев, корпусных узлов.
Изготовление компонентов для машиностроения, химической отрасли и инженерных систем.
Обработка крупногабаритных деталей на предприятиях тяжелой металлообработки.
Серийное производство с высокими требованиями к точности координат.

Ключевые функциональные возможности

Функция	Описание
Портальная кинематика	Открытая рама для беспрепятственной подачи крупногабаритных плит
Шпиндельный узел	Конус BT50, мощность 22–37 кВт, диапазон 30–3 000 / 60–6 000 об/мин
Режимы резания	Сверление до φ96 мм, нарезка резьбы до M36
Точность позиционирования	Повторяемость осей X/Y/Z: 0,025 мм на 2 000 мм хода
Автоматизация	Опциональный магазин Okada на 24 позиции

Преимущества использования

Свободная логистика: Г-образная и портальная схема исключает боковые преграды, ускоряя монтаж тяжелых заготовок.
Высокая динамика: Адаптивная частота вращения до 6 000 об/мин сокращает время цикла.
Микронная стабильность: Погрешность 0,025 мм гарантирует соответствие чертежным допускам без доводки.
Гибкая конфигурация: Выбор мощности привода и контроллера под конкретные технологические задачи.
Надежная база: Усиленные направляющие и прецизионные винты обеспечивают плавный ход без люфтов.

Оборудование объединяет скоростное фрезерование, прецизионное сверление и открытую архитектуру, становясь надежным решением для предприятий, выпускающих ответственные металлоконструкции.

Технические характеристики станка

Характеристика	Значение
Модель	BOSM-DS4020
Максимальный размер заготовки (Д×Ш)	4 000 × 2 000 мм
Конус шпинделя	BT50
Максимальный диаметр сверления	φ96 мм
Максимальный диаметр нарезания резьбы	M36
Скорость вращения шпинделя	30–3 000 / 60–6 000 об/мин
Мощность двигателя шпинделя	22 / 30 / 37 кВт (опционально)
Расстояние от торца шпинделя до стола	Определяется фундаментом
Повторяемость по осям X/Y/Z	0,025 / 2 000 мм
Система управления	KND / GSK / Siemens (опционально)
Магазин инструмента	Опциональный Okada на 24 позиции

Детальное описание узлов станка

Портальная конструкция и станина

Открытая рамная архитектура обеспечивает беспрепятственный доступ к рабочему пространству, что критично при работе с тяжелыми плитами.
Жесткое основание минимизирует паразитные колебания, сохраняя точность резания на всей площади обработки.

Шпиндельный узел

Привод с конусом BT50 развивает мощность до 37 кВт, позволяя формировать отверстия до φ96 мм и нарезать резьбу M36.
Регулируемый диапазон вращения до 6 000 об/мин адаптирует агрегат под различные марки стали и сплавы.

Система позиционирования и ЧПУ

Линейные приводы обеспечивают повторяемость 0,025 мм на 2 м хода, гарантируя стабильность серийных партий.
Интеллектуальное управление координирует циклы резания, предотвращая перегрузки и повышая безопасность оператора.

Автоматизация и оснастка

Опциональный магазин Okada на 24 позиции ускоряет смену режущего инструмента, сокращая время простоя между операциями.
Т-образные пазы и адаптивные фиксаторы надёжно удерживают заготовки перед обработкой, исключая смещение под динамическими нагрузками.

Главные преимущества портального станка BOSM-DS4020

Скорость: Диапазон до 6 000 об/мин ускоряет цикл и снижает себестоимость детали.
Точность: Микронная повторяемость осей исключает брак при серийном выпуске.
Эргономика загрузки: Портальная схема открывает доступ к столу, упрощая логистику цеха.
Универсальность: Один привод покрывает задачи от сверления до фрезерования.
Надежность: Жесткая рама и качественные компоненты рассчитаны на интенсивную промышленную эксплуатацию.

Экономическая эффективность

Купить Портальный сверлильно-фрезерный станок с ЧПУ BOSM-DS4020 стоит, поскольку открытая портальная схема сокращает время загрузки массивных заготовок, а высокая повторяемость осей минимизирует процент брака. Возможность точной обработки плит размером до 4 000 × 2 000 мм и адаптация под стандартные системы ЧПУ снижают расходы на переналадку, ускоряя окупаемость агрегата в серийном производстве.

Комплектация

Портальная станина с рабочим столом 4 000 × 2 000 мм
Шпиндельный узел (конус BT50)
Система числового программного управления
Комплект крепежных элементов и Т-образных пазов
Паспорт изделия, руководство по эксплуатации и электрические схемы

Дополнительная комплектация

Рядный магазин инструмента Okada на 24 позиции
Расширенные пакеты ЧПУ (KND / GSK / Siemens)
Модификации мощности шпинделя (30 / 37 кВт)
Системы автоматической подачи СОЖ и стружкоудаления
