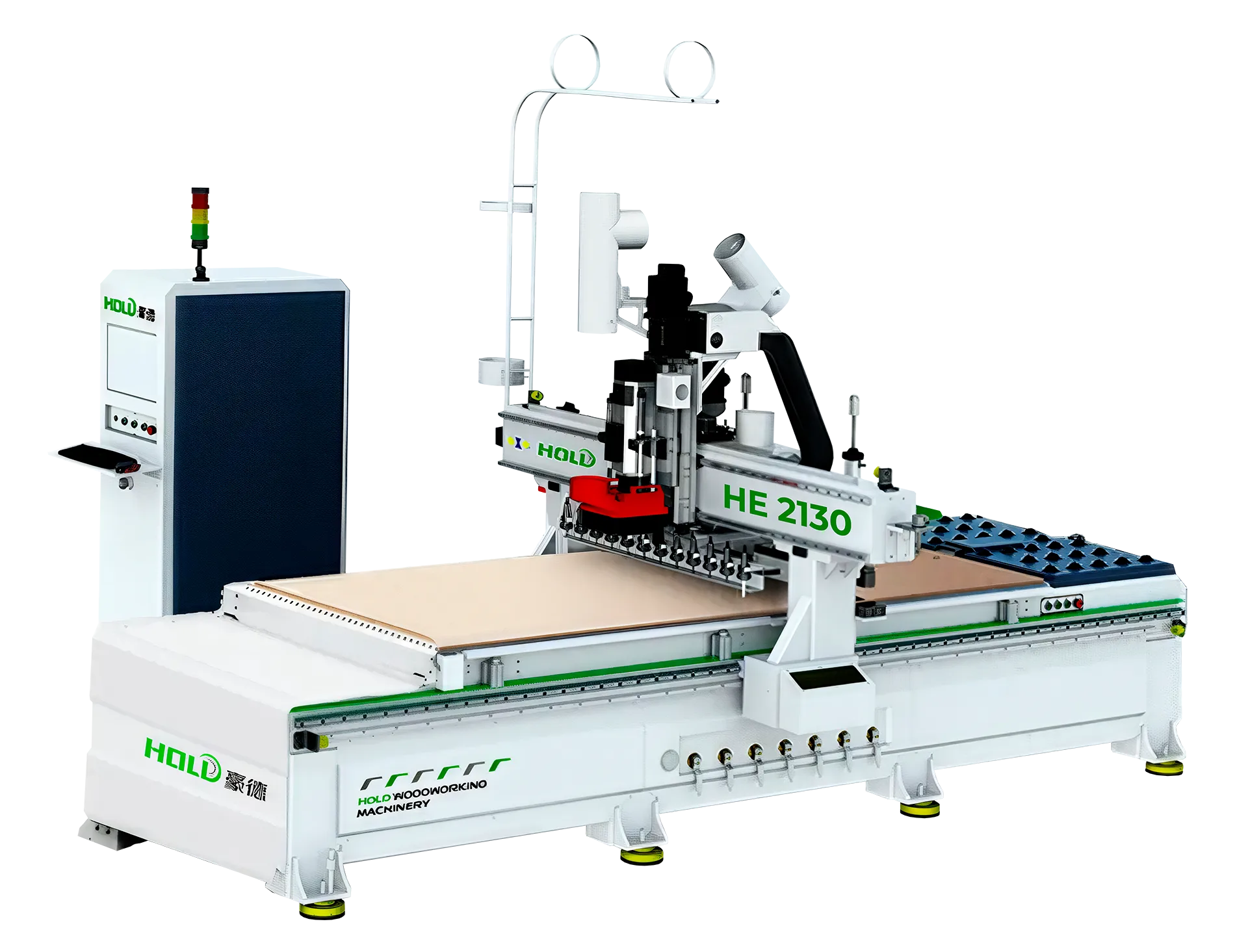

Обрабатывающий центр с ЧПУ HOLD HE 2130 GB

Назначение и область применения

Обрабатывающий центр с ЧПУ HOLD HE 2130 GB с револьверным магазином предназначен для высокоточной и высокопроизводительной обработки деревянных заготовок, а также композитных материалов, таких как ДСП, МДФ, фанера и другие плитные материалы. Его основная сфера применения охватывает мебельное производство, где станок используется для создания корпусной и офисной мебели, кухонных гарнитуров, шкафов-купе, гардеробных систем, компьютерных столов и прочих изделий по индивидуальным проектам. Благодаря просторной рабочей зоне размером 2100×3000 мм он идеально подходит для обработки крупногабаритных деталей, что делает его незаменимым помощником на предприятиях, занимающихся серийным и мелкосерийным производством.

Станок отлично справляется с задачами технологии nesting, обеспечивая экономичный раскрой плитных материалов с минимальными отходами. Прочная сварная станина из толстостенной стали, прошедшая закалку и отпуск, гарантирует высокую жесткость и отсутствие внутренних напряжений, а система управления LNC из Тайваня и револьверный магазин на 12 позиций позволяют выполнять сложные программы раскроя с высокой точностью, повышая эффективность использования материалов и рентабельность производства.

Технические характеристики

Детальное описание узлов станка

Система управления

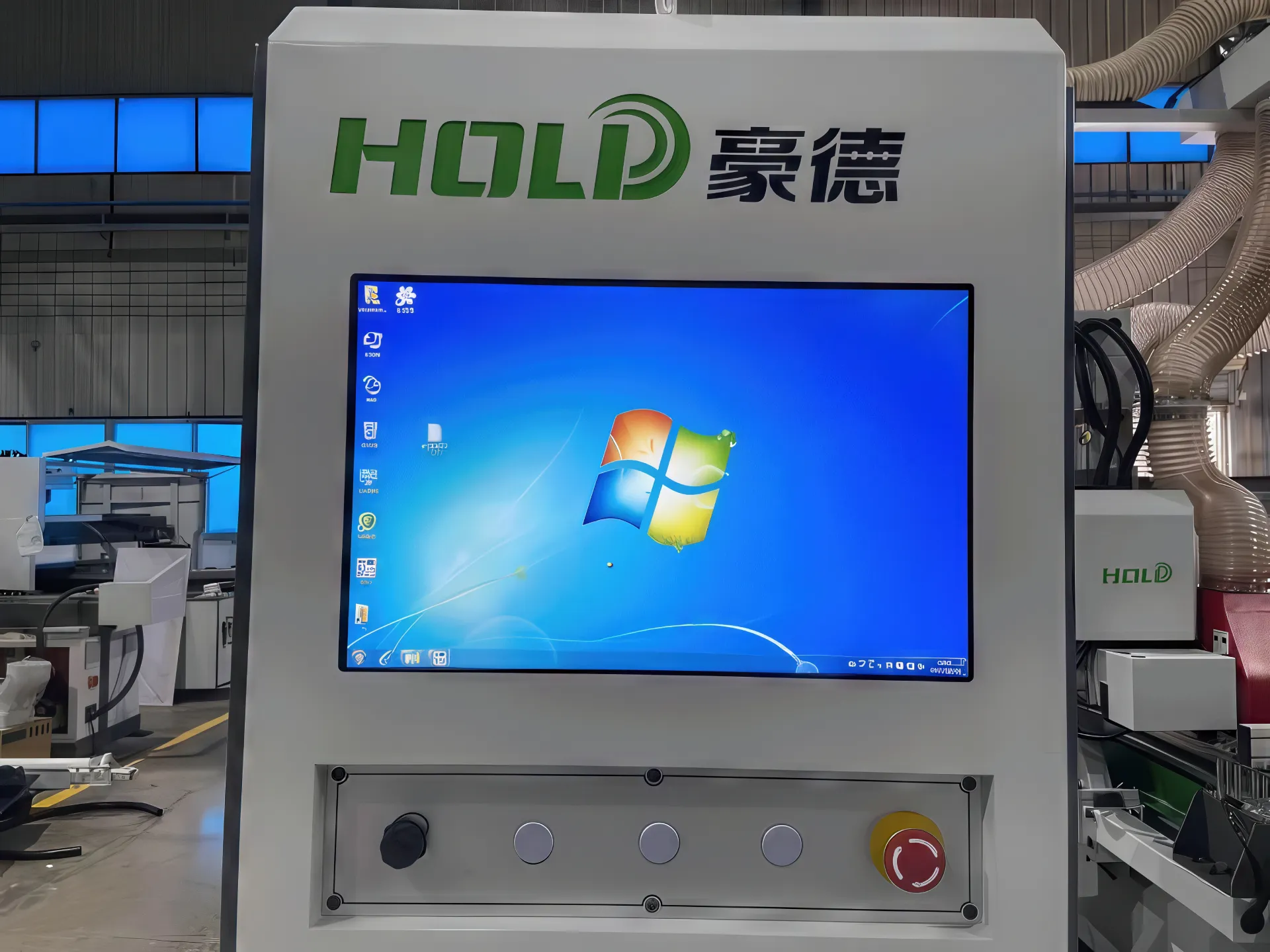

Система управления станком основана на персональном компьютере, оснащенном клавиатурой и мышью, что обеспечивает интуитивно понятный интерфейс для оператора. Программное обеспечение позволяет легко загружать, редактировать и запускать программы обработки, а также контролировать все параметры работы станка в реальном времени. Благодаря визуализации траекторий инструмента и возможности предварительного просмотра операций, оператор может быстро адаптироваться к работе с оборудованием без необходимости в глубоком техническом обучении. Система также поддерживает интеграцию с внешними CAD/CAM-программами, расширяя функциональные возможности станка.

Система автоматической смазки

Система автоматической смазки станка играет ключевую роль в обеспечении его надежности и долговечности. Она автоматически подает смазочное масло в каждую точку впрыска, поддерживая оптимальное состояние всех подвижных элементов. Это снижает износ деталей, предотвращает перегрев и минимизирует риск поломок, продлевая срок службы оборудования.

• Автоматизация: Работает автономно, не требуя вмешательства оператора, что экономит время и исключает ошибки.
• Равномерность: Гарантирует точное распределение смазки по всем узлам, обеспечивая их стабильную работу.
• Экономия: Уменьшает затраты на обслуживание за счет снижения потребности в ручной смазке.

Такая система особенно полезна для интенсивного производства, где станок работает непрерывно, обеспечивая стабильность и снижая эксплуатационные расходы.

Револьверный магазин автоматической смены инструмента

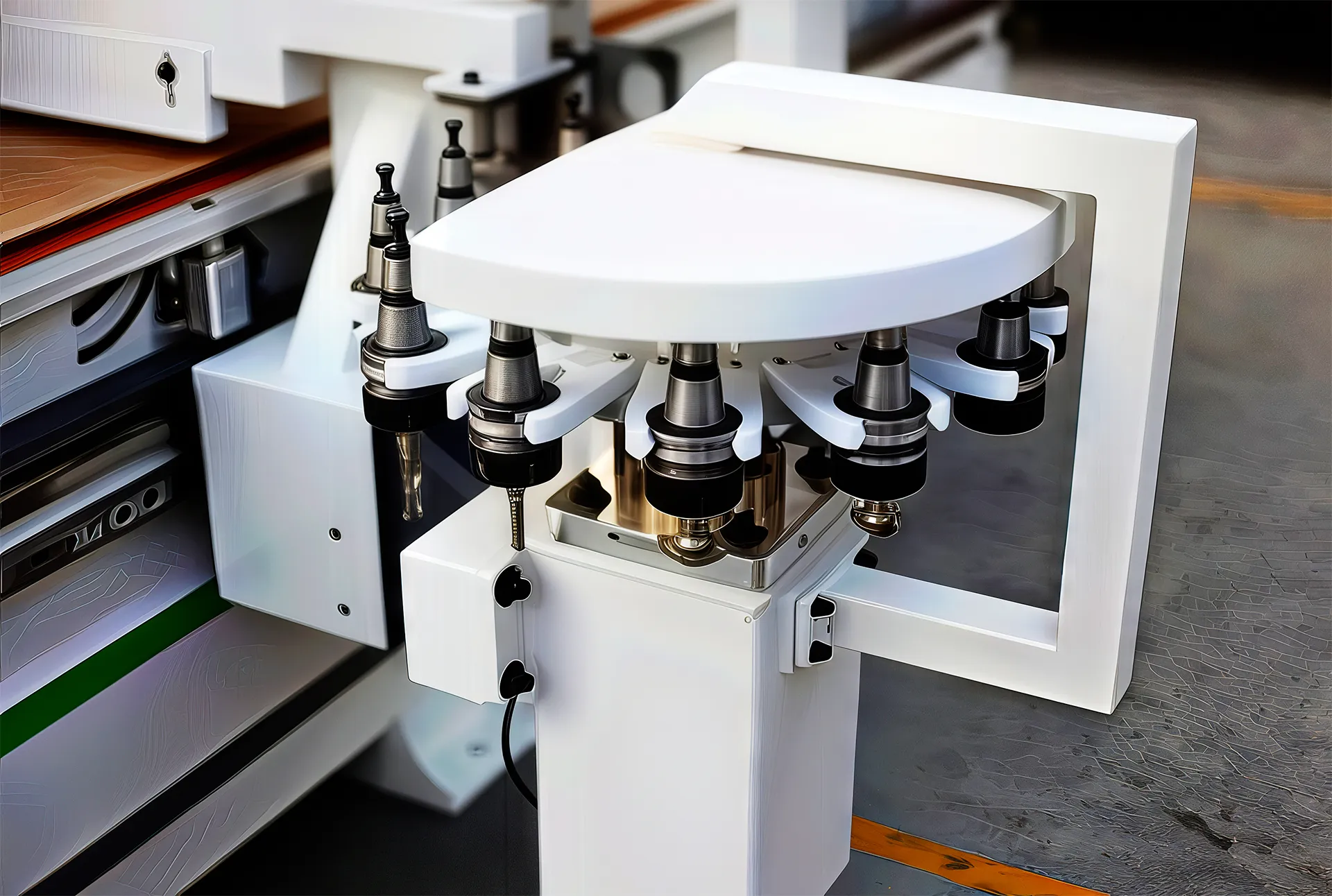

Револьверный магазин на 12 позиций обеспечивает быструю и простую смену инструмента, что значительно повышает эффективность работы станка. Такая система позволяет:

• Сократить время на переналадку оборудования
• Уменьшить влияние человеческого фактора
• Повысить точность и повторяемость операций

Благодаря автоматической смене инструмента, станок способен выполнять комплексные задачи без остановки, что особенно ценно при серийном производстве.

Сверлильная группа 9V

Сверлильная группа 9V станка HOLD представляет собой сверлильный пакет формата 5+4, обеспечивающий высокую гибкость и точность при выполнении сверлильных работ. Конфигурация включает 5 вертикальных и 4 горизонтальных сверла, что позволяет выполнять сложные операции, включая сверление отверстий под мебельные петли.

• Универсальность: Возможность установки различных типов сверл расширяет спектр задач.
• Эффективность: Быстрая смена инструмента сокращает время переналадки и повышает производительность.
• Точность: Специальные сверла обеспечивают аккуратные отверстия для корпусной мебели.

Эта группа идеально подходит для мебельного производства, где требуется множество сверлильных операций с высокой точностью. Оператор может легко переключаться между сверлами, что экономит время и исключает необходимость в дополнительном оборудовании.

Мощные серводвигатели

Станок оснащен высокоэффективными серводвигателями, обеспечивающими точное и стабильное движение по всем осям. По оси Z установлен двигатель мощностью 0,85 кВт, а по осям X и Y — по 1,5 кВт.

Эти двигатели характеризуются высокой инерцией и большим крутящим моментом, что обеспечивает:

• Высокую точность позиционирования
• Быстрый и плавный отклик на команды
• Надежную работу при высоких нагрузках

Серводвигатели также обладают способностью к кратковременной перегрузке до 300%, что позволяет эффективно справляться с резкими изменениями нагрузки без потери производительности.

Электрическая система

Электрическая система станка построена на компонентах от известных мировых производителей, что обеспечивает высокую надежность и устойчивость к электромагнитным помехам.

Это позволяет:

• Обеспечить стабильную работу оборудования
• Снизить вероятность сбоев и простоев
• Уменьшить потребление энергии

Компактное размещение всех электрических компонентов в отдельном шкафу упрощает обслуживание и повышает безопасность эксплуатации.

Высокоточная направляющая

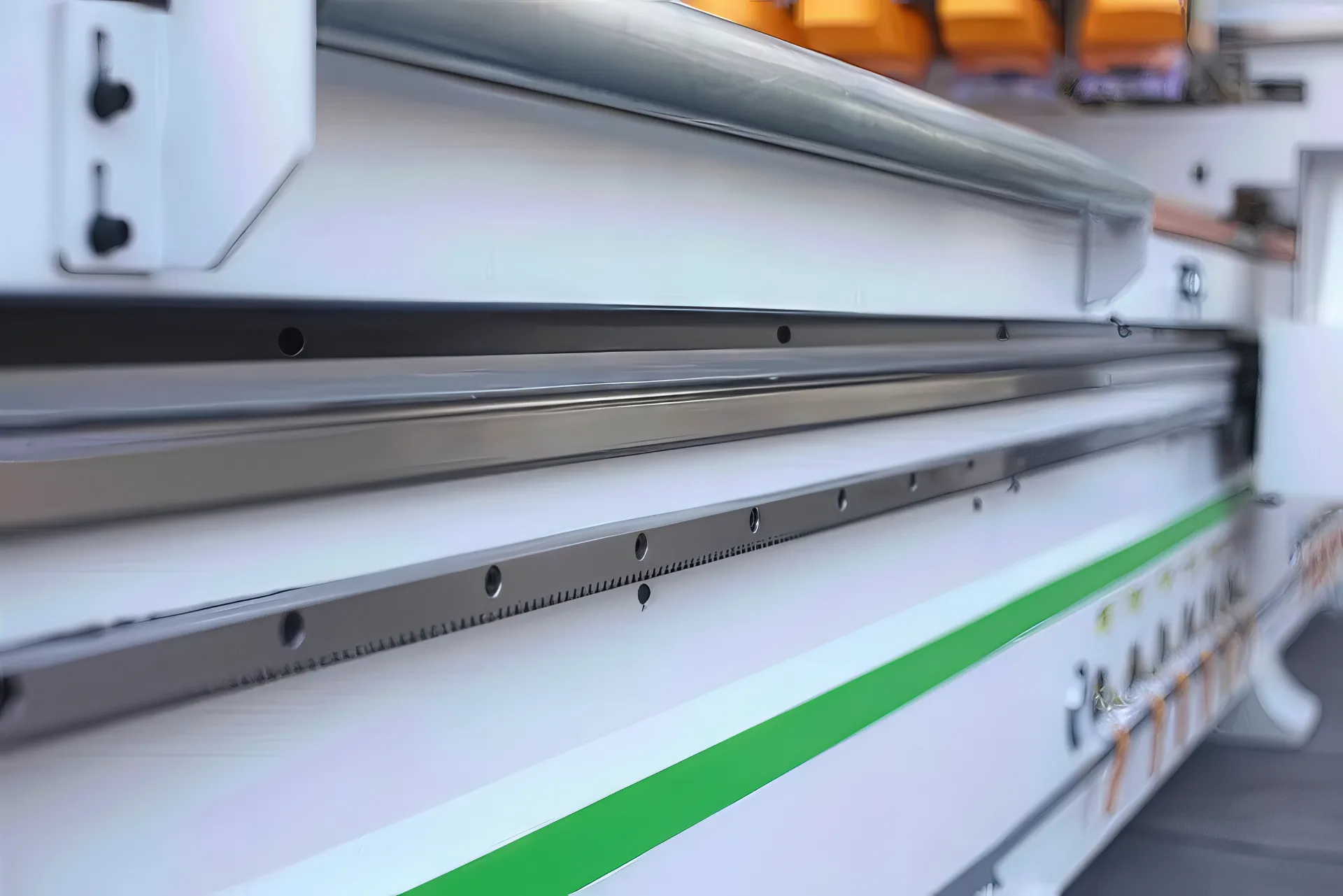

Высокоточная направляющая обеспечивает исключительную стабильность и точность при обработке заготовок. Основная рама, рассчитанная на тяжелые условия эксплуатации, изготовлена из прочной сварной стали, прошедшей закалку и отпуск для устранения внутренних напряжений. Монтажная поверхность направляющих обработана на крупногабаритном фрезерном станке с ЧПУ, что гарантирует идеальную геометрию и минимизацию вибраций.

• Прочность: Выдерживает высокие нагрузки при обработке плотных материалов, таких как МДФ и ДСП.
• Точность: Обеспечивает плавное перемещение по осям X (2100 мм) и Y (3000 мм) с минимальными погрешностями.
• Долговечность: Устойчива к износу даже при интенсивной эксплуатации.

Такая конструкция делает станок идеальным для сложных задач, включая nesting-технологии, где требуется высокая точность раскроя и долговечность оборудования.

Вакуумный рабочий стол

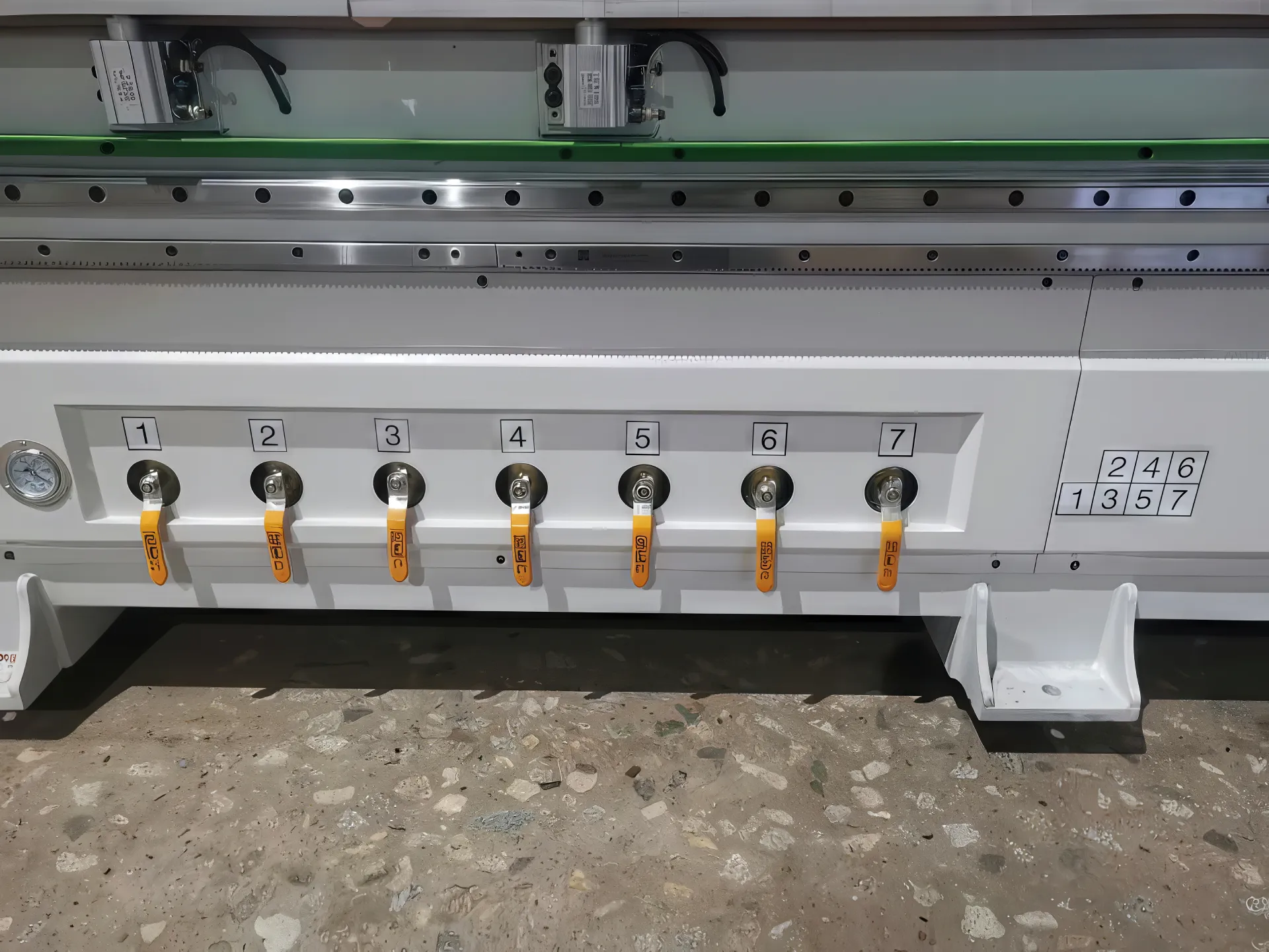

Рабочий стол станка представляет собой вакуумную поверхность с несколькими зонами всасывания, что обеспечивает надежную фиксацию заготовок различной формы и размеров. Основные преимущества вакуумного стола:

• Быстрая и надежная фиксация материала
• Возможность обработки тонких и гибких заготовок без деформации
• Снижение времени на установку и смену заготовок

Дополнительно, опционально, может быть установлен сухой вакуумный насос мощностью 7,5 кВт с воздушным охлаждением, который отличается простотой обслуживания и высокой долговечностью.

Высокопроизводительные инверторы

Высокопроизводительные инверторы HOLD мощностью 11 кВт обеспечивают стабильное управление шпинделем с частотой вращения до 18 000 об/мин, что позволяет эффективно обрабатывать древесину и композитные материалы. Инверторы обладают высокой помехоустойчивостью, предотвращая сбои в работе даже в условиях нестабильного электроснабжения.

• Стабильность: Гарантируют плавное изменение скорости шпинделя для разных типов обработки.
• Энергоэффективность: Снижают энергопотребление, сохраняя высокую производительность.
• Надежность: Защищают электронику станка от перегрузок и внешних помех.

Такая система идеально подходит для интенсивной эксплуатации, обеспечивая бесперебойную работу шпинделя при выполнении сложных операций, таких как фрезерование, сверление или раскрой по технологии nesting, что повышает качество готовой продукции.

Вакуумный насос 250 м³/час 7.5 кВт (опциональная функция)

Опциональный вакуумный насос HOLD HE 2130 GB мощностью 7,5 кВт с производительностью 250 м³/ч и воздушным охлаждением обеспечивает мощное и надежное удержание заготовок на рабочем столе. Сухая конструкция насоса упрощает обслуживание, исключая необходимость в использовании масла, что снижает эксплуатационные расходы.

• Долговечность: Воздушное охлаждение предотвращает перегрев при длительной работе.
• Удобство: Простая конструкция облегчает техническое обслуживание и замену деталей.
• Эффективность: Высокая производительность гарантирует надежную фиксацию даже крупных деталей.

Этот насос идеально подходит для мебельных производств, работающих с крупноформатными плитами, обеспечивая стабильность обработки и минимизируя риск смещения заготовок, что особенно важно для точных операций.

Главные преимущества обрабатывающего центра с ЧПУ HOLD HE 2130 GB

• Высокопроизводительная система шпинделя: Шпиндель мощностью 9 кВт с инвертором на 11 кВт обеспечивает эффективную обработку прочных материалов, таких как МДФ и фанера, позволяя быстро резать и сверлить.
• Эффективное управление инструментами: Револьверный магазин на 12 позиций ускоряет смену инструментов, что повышает производительность при сложных операциях.
• Просторная и гибкая система фиксации: Рабочая зона 2100x3000 мм и вакуумный стол с 7 зонами надежно удерживают крупные панели, сокращая время на подготовку.
• Удобство управления: Система LNC на базе Windows проста в освоении, что уменьшает время обучения операторов.
• Низкие затраты на обслуживание и долговечность: Автоматическая смазка и прочная стальная рама увеличивают срок службы и снижают расходы на уход.
• Точность и скорость: Серводвигатели (Z: 0,85 кВт, X/Y: 1,5 кВт) и высокоточные направляющие гарантируют быструю и точную обработку.
• Универсальные возможности сверления: Сверлильная группа 9V быстро и точно делает отверстия, идеально для мебельного производства.
• Дополнительная усиленная вакуумная система (опция): Вакуумный насос 7,5 кВт (250 м³/ч) обеспечивает надежную фиксацию больших заготовок.

Экономическая эффективность и рентабельность

Приобретение обрабатывающего центра с ЧПУ HOLD HE 2130 GB – это долгосрочная инвестиция. Высокая точность и скорость обработки напрямую влияют на сокращение производственного цикла и уменьшение доли ручного труда. Это означает повышение производительности, снижение себестоимости продукции и усиление конкурентных позиций предприятия.

Использование станка в составе производственной линии позволяет быстро реагировать на требования клиентов, выпускать партии различной величины и сложные по дизайну изделия. Более того, автоматическая смена инструмента и минимизация настройки станка повышают эффективность использования рабочего времени.

Безопасность эксплуатации

Производитель уделил особое внимание безопасности оператора. Станок оснащен аварийными кнопками, защитными кожухами и системами контроля доступа. ЧПУ-система может быть настроена на автоматическую остановку в случае обнаружения ошибок позиционирования или других нештатных ситуаций.

Дополнительное защитное ограждение, система аспирации пыли и стружкоотсос обеспечивают чистоту рабочей зоны и здоровые условия труда для оператора. Таким образом, вы не только повышаете производительность, но и обеспечиваете безопасность персонала.

Обрабатывающий центр с ЧПУ HOLD HE 2130 GB с линейным магазином – это оптимальное решение для высокоточной и стабильной обработки широкого спектра древесных материалов. Жесткая конструкция, высококачественные узлы, эффективная ЧПУ-система, удобный интерфейс и прочие опции делают этот станок надежным выбором для мебельных производств, цехов по изготовлению дверей, декоративных панелей и других изделий из древесины.

Решив купить Фрезерный станок с ЧПУ HOLD HE 2130 GB по дереву в Интервесп, вы обеспечите себе доступ к современным технологиям, сервисной поддержке и долгосрочной рентабельности вложений. Этот станок станет фундаментом вашего производственного роста, обеспечивая стабильное качество готовой продукции, повышенную скорость обработки и снижение операционных затрат.

С учетом всех перечисленных характеристик и возможностей, купить Фрезерный станок с ЧПУ HOLD HE 2130 GB по дереву в Интервесп – это стратегическое решение, которое позволит вашему производству выйти на новый уровень точности, надежности и продуктивности. Опираясь на поддержку опытной команды «Интервесп» вы сможете в кратчайшие сроки внедрить и оптимизировать этот станок в своем производственном цикле, получив уверенное конкурентное преимущество.
