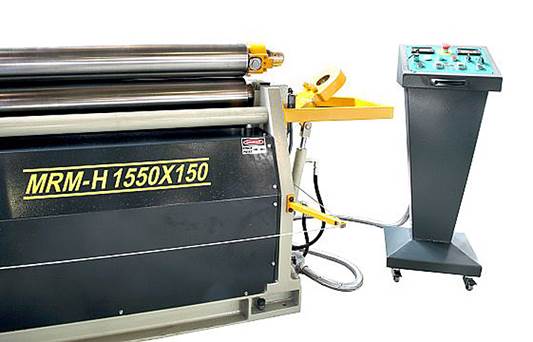

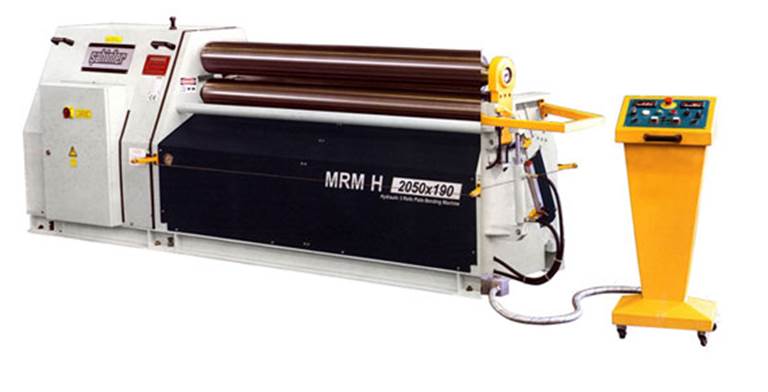

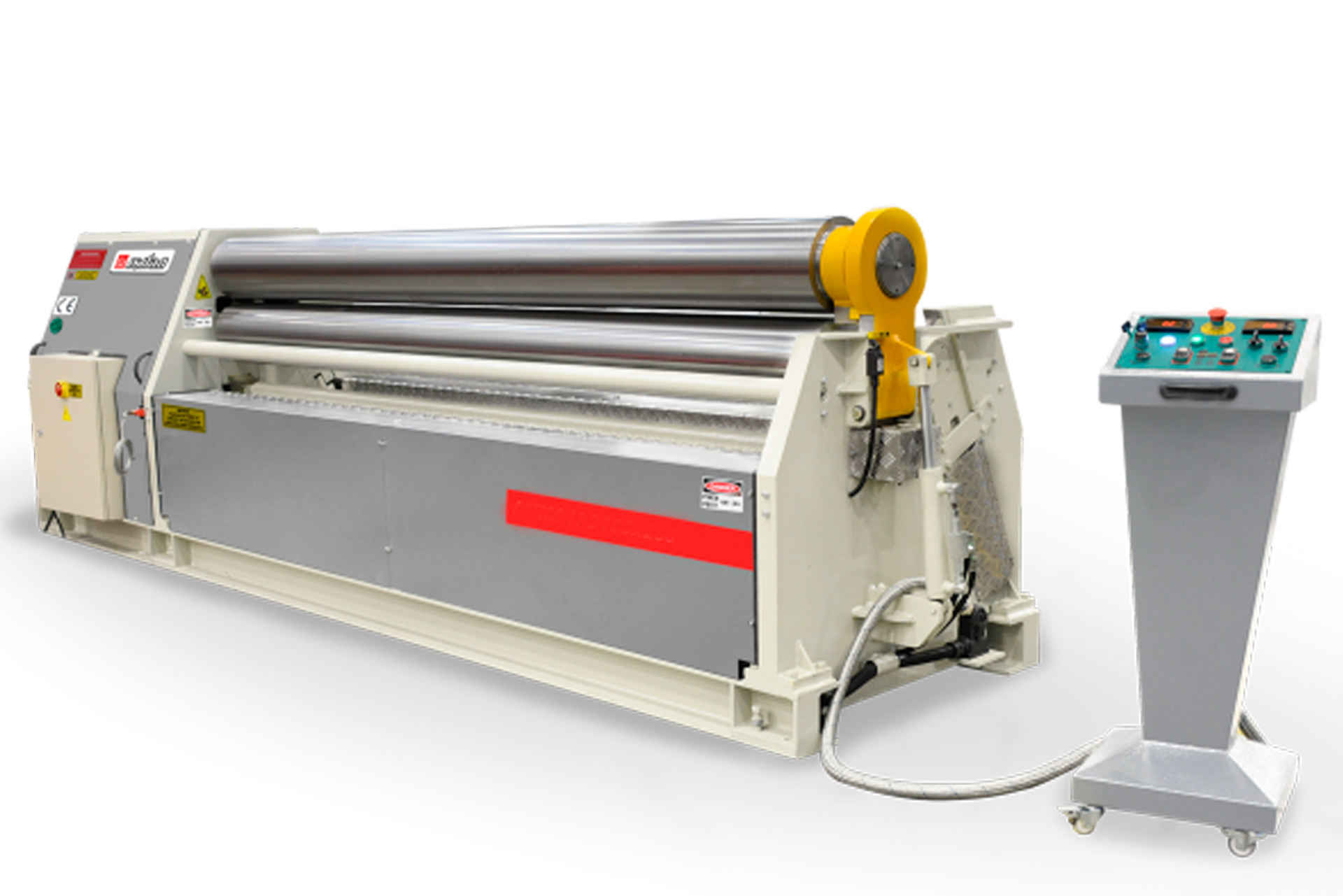

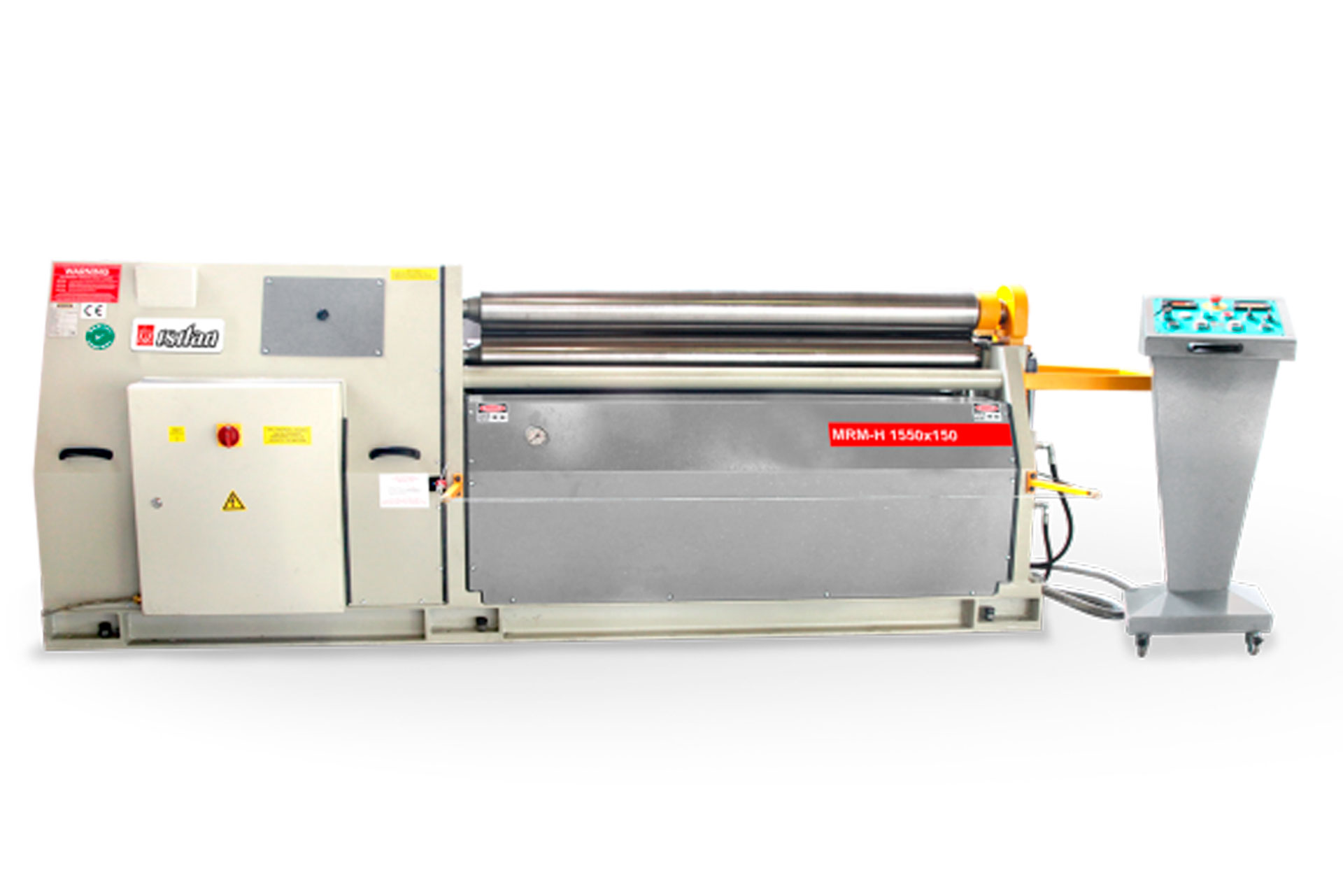

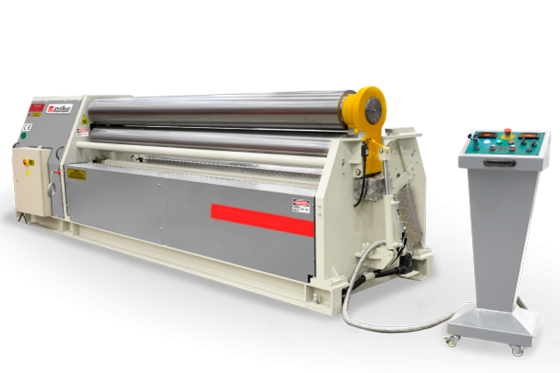

Вальцовочный станок трехвалковый гидравлический 3R MRM-H

Турция

Модели серии

3R UHS 30 550 3R MRM-H 3R HSS 3R HS

Бренд SAHINLER
Страна производитель Турция
Серия 3R MRM-H
Тип системы смазки автоматическая

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Вальцовочный станок трехвалковый гидравлический 3R MRM-H — это универсальное оборудование для гибки листового металла малой и средней толщины, разработанное компанией Sahinler. Станки данной серии идеально подходят для производства цилиндрических и конических обечаек из алюминия, оцинковки, нержавеющей и чёрной стали. Благодаря трёхвалковой схеме, гидравлическому приводу заднего вала и возможности предподгиба, оборудование обеспечивает стабильный радиус гибки и короткие прямые участки. Это надёжный выбор среди гидравлических вальцовочных станков для малых и средних производств, где важны простота, точность и гибкость настройки.

Назначение и области применения

Изготовление воздуховодов и вентиляционных коробов из оцинкованной стали.
Производство рекламных конструкций и вывесок из алюминиевых листов.
Формовка кузовных элементов, защитных кожухов и емкостей различного назначения.
Серийная гибка радиусных изделий из нержавеющей стали толщиной до 15 мм.

Ключевые функциональные возможности

Функция	Описание
Трёхвалковая компоновка	Центральные валы приводные, задний — регулируемый гидравлически.
Гидравлический задний вал	Обеспечивает точную настройку радиуса и возможность предподгиба.
Коническая гибка	Реализована в базовой комплектации — подходит для производства воронок и переходников.
Откидной торец	Гидравлический механизм упрощает извлечение готовых изделий.
Цифровые индикаторы	Два датчика для контроля положения заднего вала — настройка быстрая и точная.

Преимущества использования

Широкий диапазон обрабатываемых материалов: от алюминия до толстолистовой стали.
Закалённые валы из стали SAE 1050 — устойчивы к износу даже при интенсивной эксплуатации.
Планетарный редуктор и электродвигатель с тормозной системой — гарантируют плавность и безопасность.
Компактная конструкция и низкий уровень шума — подходит для любого производственного помещения.
Соответствие директивам ЕС по безопасности — надёжность подтверждена сертификацией.

Серия 3R MRM-H — это практичный вальцовочный станок для листового металла, сочетающий функциональность, надёжность и доступность. Оборудование легко интегрируется в существующие линии и отлично справляется как с единичными заказами, так и с мелкосерийным выпуском.

Технические характеристики вальцовочного станка

Модель	Длина, мм	Толщина (×5 / ×1,5), мм	Ø валов, мм	Мощность, кВт	Скорость, м/мин	Габариты, мм	Вес, кг
MRM-H 650×80	650	3,5/3 │ 3/2,5	80	1,1+1,1	5	1950×750×960	800
MRM-H 1050×80	1050	2,5/2 │ 2/1,5	80	1,1+1,1	5	2350×750×960	920
MRM-H 1050×100	1050	3/2,5 │ 2,5/2	100/90	1,1+0,75	6,5	2350×750×960	1120
MRM-H 1050×130	1050	5/3 │ 3/2,5	130	2,2+1,1	5	2350×950×1100	1720
MRM-H 1270×80	1270	2/1,5 │ 1,5/1	80	1,1+1,1	5	2570×750×960	950
MRM-H 1270×100	1270	3/2 │ 2/1,5	100/90	1,1+1,1	6,5	2570×750×960	1150
MRM-H 1270×130	1270	5/4 │ 4/3	130	2,2+1,1	5	3020×950×1100	1750
MRM-H 1270×150	1270	7/5 │ 5/4	150/130	2,2+1,1	6	3020×950×1100	1875
MRM-H 1270×180	1270	10/7,5 │ 7,5/5,5	180/150	4+1,1	5	3070×1100×1290	2100
MRM-H 1270×200	1270	12/10 │ 10/8	200/180	4+1,5	6	3070×1100×1290	2200
MRM-H 1550×80	1550	1,5/1 │ 1/0,5	80	1,1+1,1	5	2850×750×960	1100
MRM-H 1550×100	1550	2/1,5 │ 1,5/1	100/90	1,1+1,1	6,5	2850×750×960	1200
MRM-H 1550×130	1550	4,5/3,5 │ 3,5/2,5	130	2,2+1,1	5	3300×950×1100	1850
MRM-H 1550×150	1550	6,5/4,5 │ 4,5/3,5	150/130	2,2+1,1	6	3300×950×1100	2000
MRM-H 1550×180	1550	9/7 │ 7/5	180/150	4+1,1	5	3350×1100×1290	2310
MRM-H 1550×200	1550	11/9 │ 9/7	200/180	4+1,5	6	3350×1100×1290	2450
MRM-H 1550×220	1550	12/10 │ 10/8	220/180	5,5+1,5	5	3500×1200×1370	3250
MRM-H 1550×250	1550	15/12 │ 12/10	250/200	7,5+1,5	5	3500×1200×1370	3600
MRM-H 2050×130	2050	4/3 │ 3/2	130	2,2+1,1	5	3800×950×1100	2050
MRM-H 2050×150	2050	6/4 │ 4/3	150/130	2,2+1,1	6	3800×950×1100	2250
MRM-H 2050×180	2050	8/6 │ 6/4	180/150	4+1,1	5	3850×1100×1290	2690
MRM-H 2050×200	2050	10/8 │ 8/6	200/180	4+1,5	6	3850×1100×1290	2950
MRM-H 2050×220	2050	11/9 │ 9/7	220/180	5,5+1,5	5	4000×1200×1370	3750
MRM-H 2050×250	2050	12/10 │ 10/8	250/200	7,5+1,5	5	4000×1200×1370	4200
MRM-H 2550×150	2550	4/3 │ 3/2	150/130	2,2+1,1	6	4300×950×1100	2500
MRM-H 2550×180	2550	6/4 │ 4/3	180/150	4+1,1	5	4350×1100×1290	3070
MRM-H 2550×200	2550	8/6 │ 6/4	200/180	4+1,5	6	4350×1100×1290	3450
MRM-H 2550×220	2550	9/7 │ 7/5	220/180	5,5+1,5	5	4500×1200×1370	4250
MRM-H 2550×250	2550	10/8 │ 8/6	250/200	7,5+1,5	5	4500×1200×1370	4800
MRM-H 3100×180	3050	4/3 │ 3/2	180/150	4+1,1	5	4850×1100×1290	3450
MRM-H 3100×200	3050	6/4 │ 4/3	200/180	4+1,5	6	4850×1100×1290	3950
MRM-H 3100×220	3050	8/6 │ 6/4	220/180	5,5+1,5	5	5000×1200×1370	4750
MRM-H 3100×250	3050	9/7 │ 7/5	250/200	7,5+1,5	5	5000×1200×1370	5400

Детальное описание узлов станка

Гидравлическая система и привод

Задний вал перемещается с помощью гидроцилиндра — обеспечивает точность при настройке радиуса.
Центральные валы приводятся в движение через планетарный редуктор — исключает проскальзывание листа.
Электродвигатель оснащён тормозной системой — повышает безопасность при остановке.
Шарикоподшипники на заднем валу улучшают работу с тонкими листами.

Коническая гибка и предподгиб

Возможность гибки конусов реализована в базовой комплектации — не требует доплаты.
Предподгиб кромок минимизирует прямые участки — особенно важно при малых радиусах.
Регулировка угла наклона заднего вала позволяет гибать конусы с разным уклоном.
Подходит для производства воронок, дымоходов, переходных патрубков.

Валы и станина

Валы изготовлены из стали SAE 1050 и подвергнуты индукционной закалке — стойкие к износу.
Сварная рама из высокопрочной стали обеспечивает жёсткость и долговечность конструкции.
Диаметр валов — от 80 до 250 мм, рабочая длина — до 3 050 мм.
Возможна дополнительная закалка и нанесение фасок для специфических задач (например, гибка проволоки).

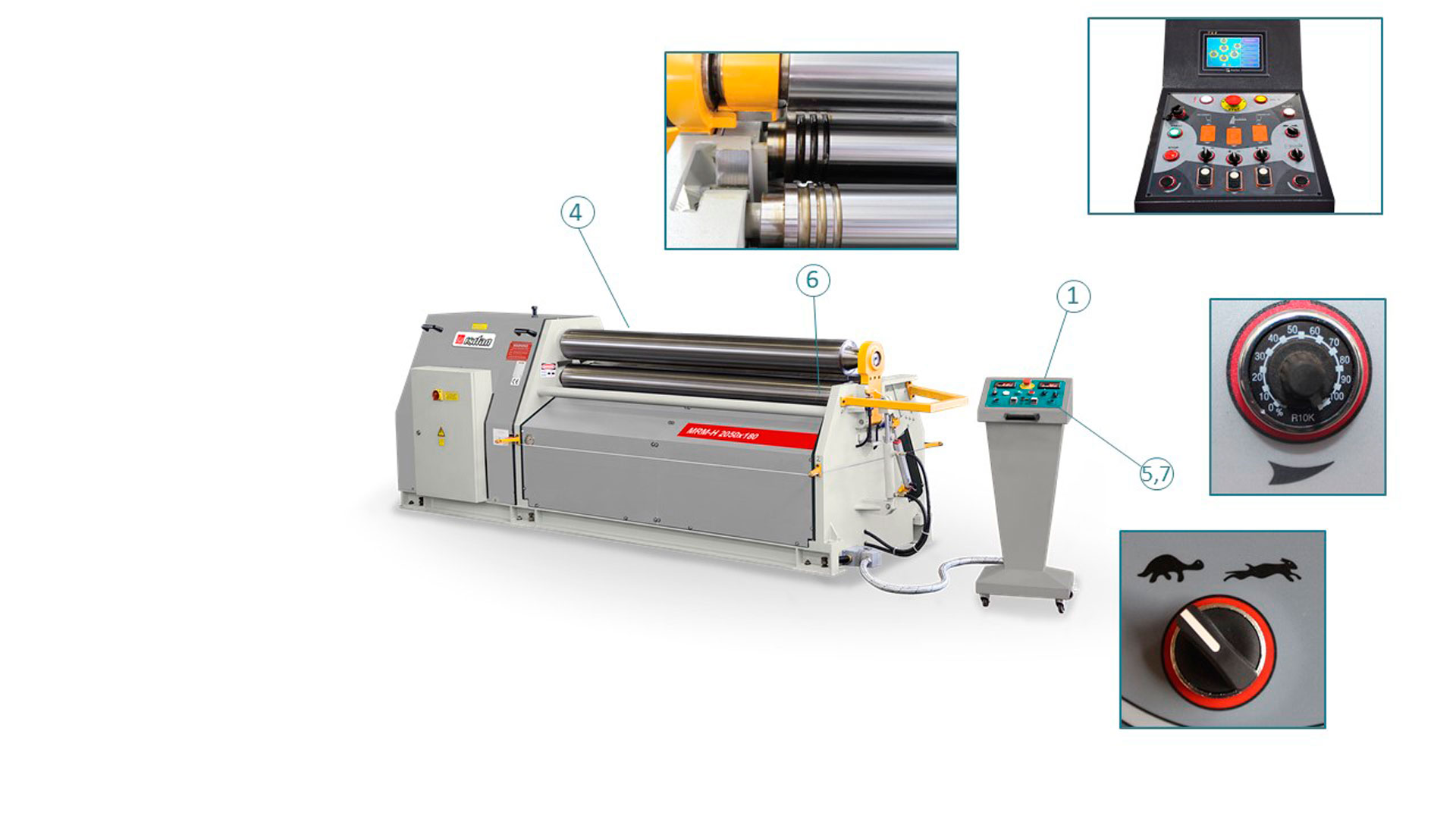

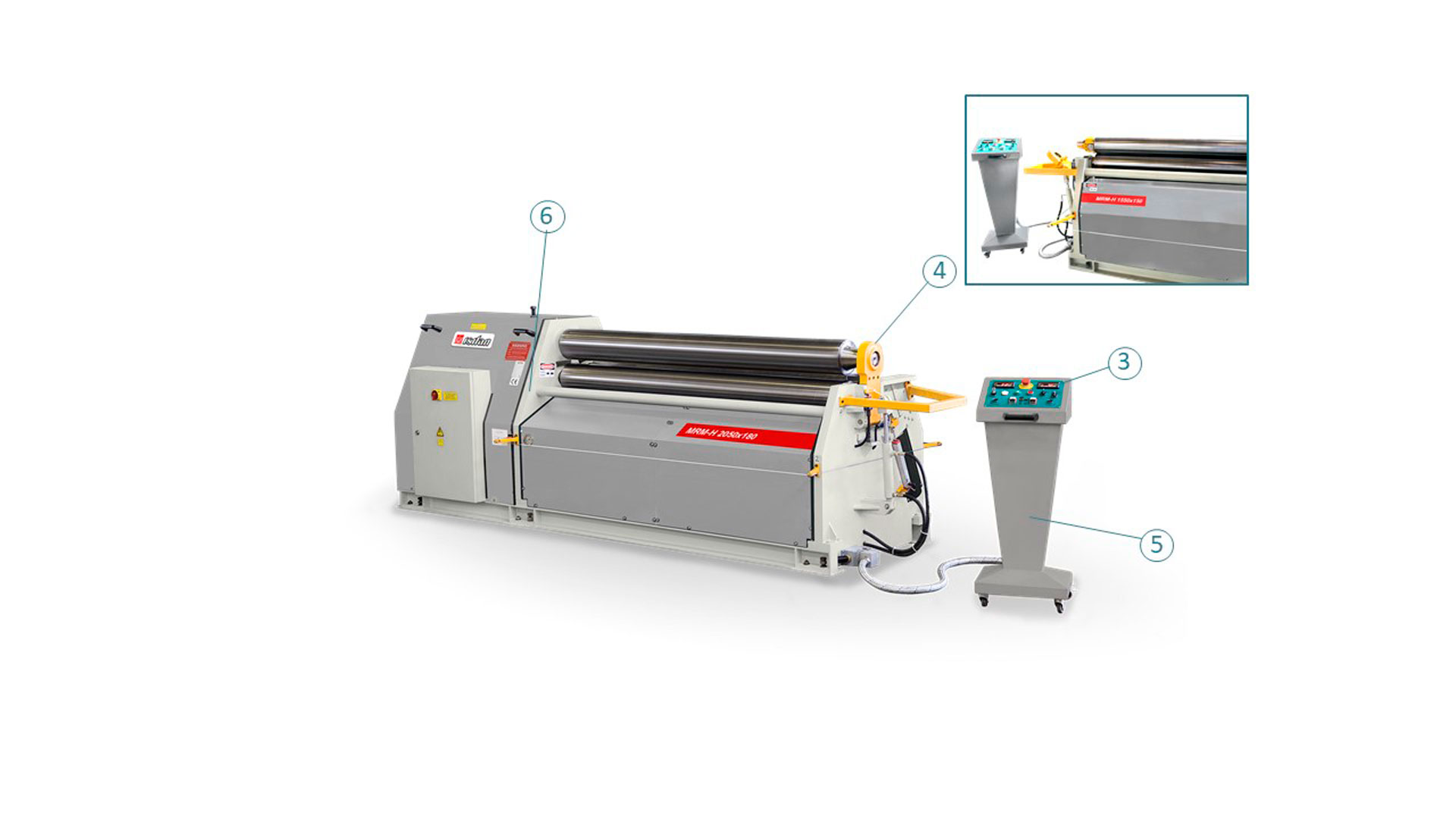

Управление и эргономика

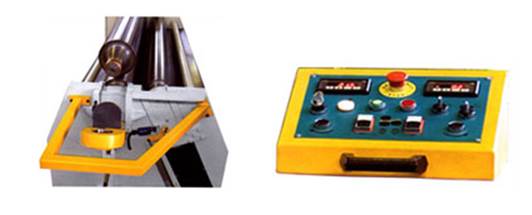

Мобильный пульт управления — расположен в зоне досягаемости оператора.
Два цифровых индикатора показывают текущее положение заднего вала — настройка за секунды.
Откидной торец с гидроприводом упрощает снятие готовых изделий.
Компактные габариты позволяют разместить станок даже в небольшом цеху.

Безопасность и сертификация

Оборудование полностью соответствует директивам ЕС по безопасности.
Встроенные ограничители и защита от перегрузки предотвращают аварийные ситуации.
Низкий уровень шума — подходит для эксплуатации в условиях повышенных требований к акустике.
Полный комплект документации на русском языке.

Главные достоинства вальцовочного станка

Универсальность: обработка алюминия, нержавейки, чёрного листа толщиной до 15 мм.
Коническая гибка «из коробки»: не требует доплаты или модификации.
Прочность: закалённые валы, стальная рама, проверенные компоненты.
Эргономика: цифровые индикаторы, откидной торец, мобильный пульт.
Надёжность: соответствие стандартам ЕС, компоненты Siemens и Telemechanique.

Экономическая эффективность

Цена вальцовочного станка трехвалкового гидравлического SAHINLER 3R MRM-H делает его одним из самых выгодных решений в своём классе. Несмотря на доступную стоимость, оборудование предлагает полный набор функций, включая коническую гибку и предподгиб, что исключает необходимость в дорогостоящих аналогах. Для предприятий, выпускающих изделия из листового металла, такой станок вальцовочный для металла обеспечивает быструю окупаемость, минимальный брак и гибкость в производственном процессе.

Комплектация

Сварная стальная рама
Центральные приводные валы с планетарным редуктором
Гидравлический задний вал с цифровыми индикаторами (2 шт.)
Валы из стали SAE 1050 с индукционной закалкой
Откидной торец с гидроприводом
Мобильный пульт управления
Система предподгиба и конической гибки
Электродвигатель с тормозной системой
Шарикоподшипники на заднем валу
Сертифицированная документация и руководство на русском языке

Дополнительные опции

Цифровой дисплей положения заднего вала
Дополнительная индукционная закалка валов
Фаски на валах для гибки проволоки
Кран для поддержки крупногабаритных обечаек
Боковая гидравлическая поддержка (с одной или двух сторон)
