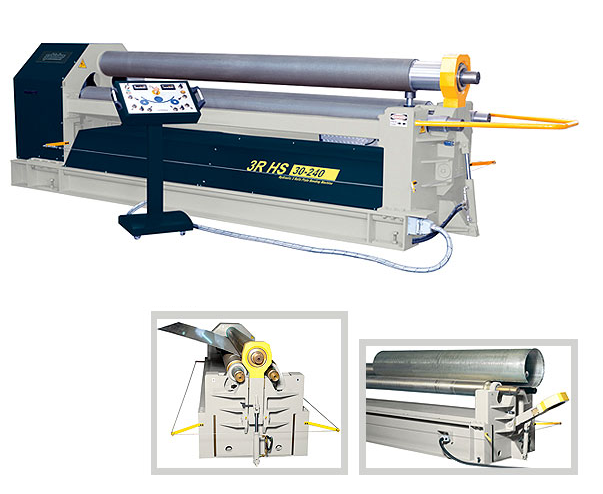

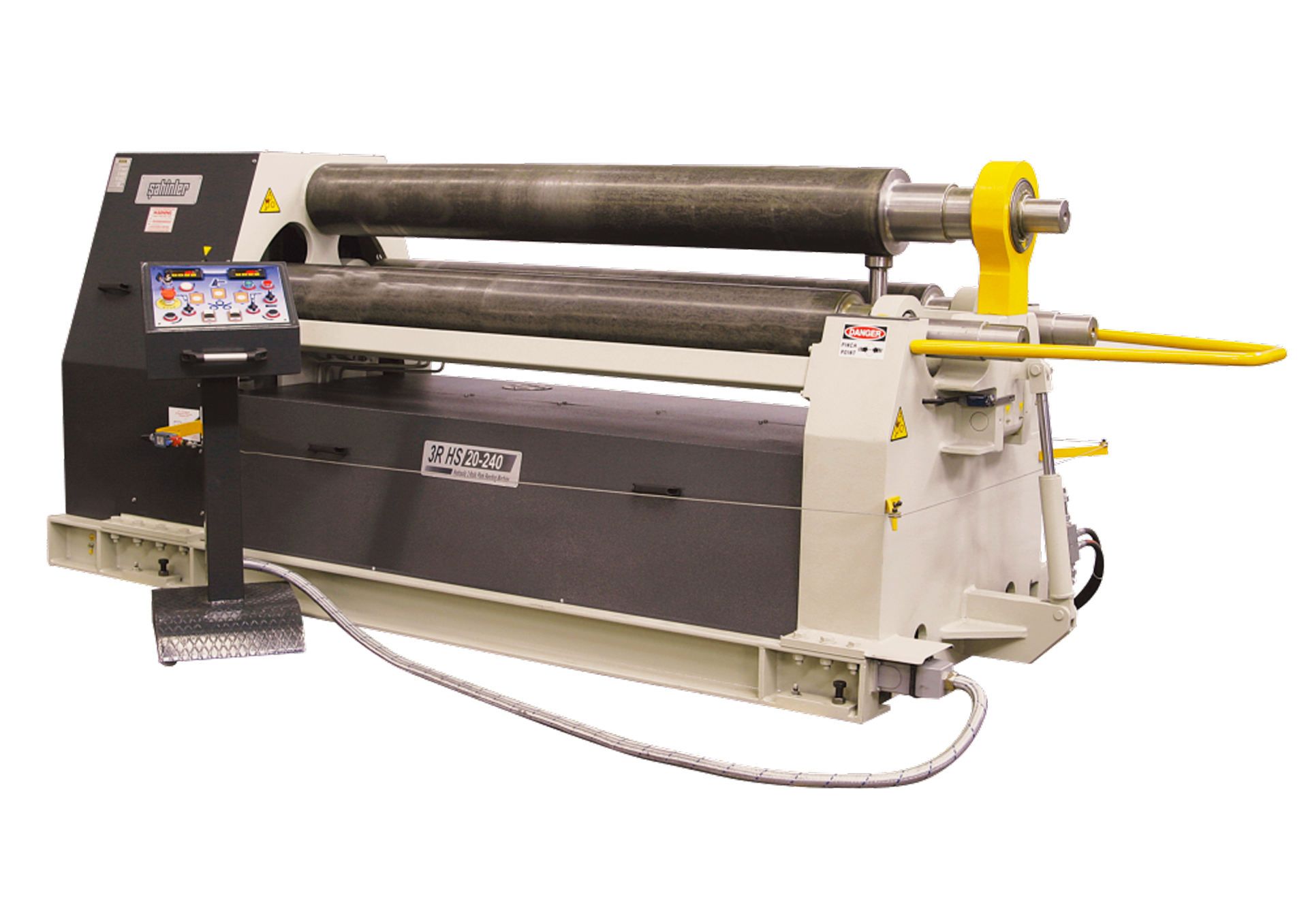

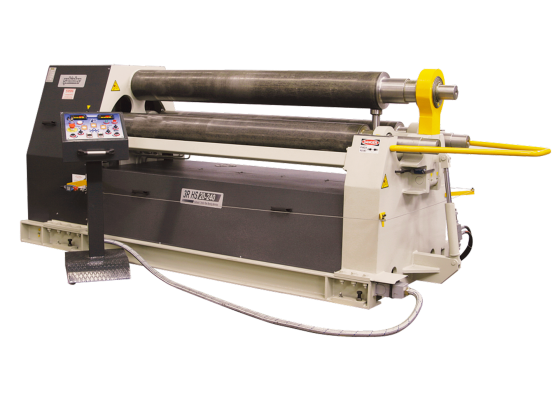

Вальцовочный станок трехвалковый гидравлический 3R HS

Турция

Модели серии

3R UHS 30 550 3R MRM-H 3R HSS 3R HS

Бренд SAHINLER
Рабочая длина 2 050, 2 550, 3 100
Толщина листа с предварительной гибкой 7, 10, 12, 15, 18, 22
Толщина листа без предварительной гибки 6, 8, 10, 12, 13, 16, 20

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Вальцовочный станок трехвалковый гидравлический 3R HS - это мощное и надёжное оборудование для гибки толстолистового металла, разработанное турецкой компанией Sahinler. Станки этой серии предназначены для тяжёлых гибочных задач и способны обрабатывать листы толщиной до 22 мм, включая нержавеющую сталь и чёрный прокат. Благодаря трёхвалковой схеме с гидравлическим приводом и возможностью конической гибки, оборудование идеально подходит для производства резервуаров, бетономешалок, корпусов компрессоров, рекламных конструкций и других крупногабаритных изделий. Это профессиональный выбор среди гидравлических вальцовочных станков для предприятий, ориентированных на высокую нагрузку и стабильное качество.

Назначение и области применения

Изготовление водяных, нефтеналивных и химических резервуаров полной окружности.
Производство корпусов воздушных компрессоров, бетономешалок и промышленного оборудования.
Формовка крупногабаритных рекламных щитов и архитектурных элементов из толстого листа.
Серийное производство обечаек переменного и постоянного радиуса из нержавеющей стали.

Ключевые функциональные возможности

Функция	Описание
Трёхвалковая схема	Все три вала приводные, обеспечивают мощную и равномерную подачу заготовки.
Гидравлический привод	Гидродвигатели и планетарные редукторы на каждом валу — без потерь крутящего момента.
Коническая гибка	Входит в стандартную комплектацию — не требует доплаты.
Удлинённые оси валков	Позволяют гибать не только лист, но и профиль, трубы и другие изделия.
Гидравлическая балансировка	Обеспечивает синхронность вращения всех валков при высоких нагрузках.

Преимущества использования

Закалённые кованые валы из стали SAE 1050 — выдерживают экстремальные нагрузки без деформации.
Сварная стальная рама — устойчива к вибрациям и прогибам даже при длительной работе.
Система централизованной смазки — снижает износ и увеличивает межсервисный интервал.
Встроенная защита от перегрузки — исключает поломки при превышении допустимой толщины.
Компоненты Bosch-Rexroth, Parker, Siemens — гарантия надёжности и долговечности.

Серия 3R HS — это решение для тех, кому нужен мощный вальцовочный станок для листового металла в тяжёлых условиях эксплуатации. Конструкция позволяет работать как с единичными, так и с крупносерийными заказами, сохраняя стабильное качество и геометрию изделий.

Технические характеристики вальцовочного станка

Модель	Длина	Толщина (×5 / ×1,5)	Ø валов	кВт	м/мин	Габариты	Вес
3R HS 20-210	2050	12/10 │ 10/8	210/190	7,5	5	3400×1200×1300	4100
3R HS 20-240	2050	15/13 │ 13/10	240/220	7,5	5	3400×1300×1450	4950
3R HS 20-280	2050	18/16 │ 16/12	280/260	7,5	5	4100×1400×1550	6850
3R HS 20-300	2050	22/20 │ 20/16	300/280	11	5	4100×1500×1550	7400
3R HS 25-210	2550	10/8 │ 8/6	210/190	7,5	5	3900×1200×1300	4570
3R HS 25-240	2550	12/10 │ 10/8	240/220	7,5	5	3900×1300×1450	5600
3R HS 25-280	2550	15/13 │ 13/10	280/260	7,5	5	4600×1400×1550	7720
3R HS 25-300	2550	18/16 │ 16/12	300/280	11	5	4600×1500×1550	8400
3R HS 30-210	3100	7/6 │ 6/4	210/190	7,5	5	4450×1200×1300	5205
3R HS 30-240	3100	10/8 │ 8/6	240/220	7,5	5	4450×1300×1450	6600
3R HS 30-280	3100	12/10 │ 10/8	280/260	7,5	5	5150×1400×1550	8370
3R HS 30-300	3100	15/13 │ 13/10	300/280	11	5	5150×1500×1550	9050

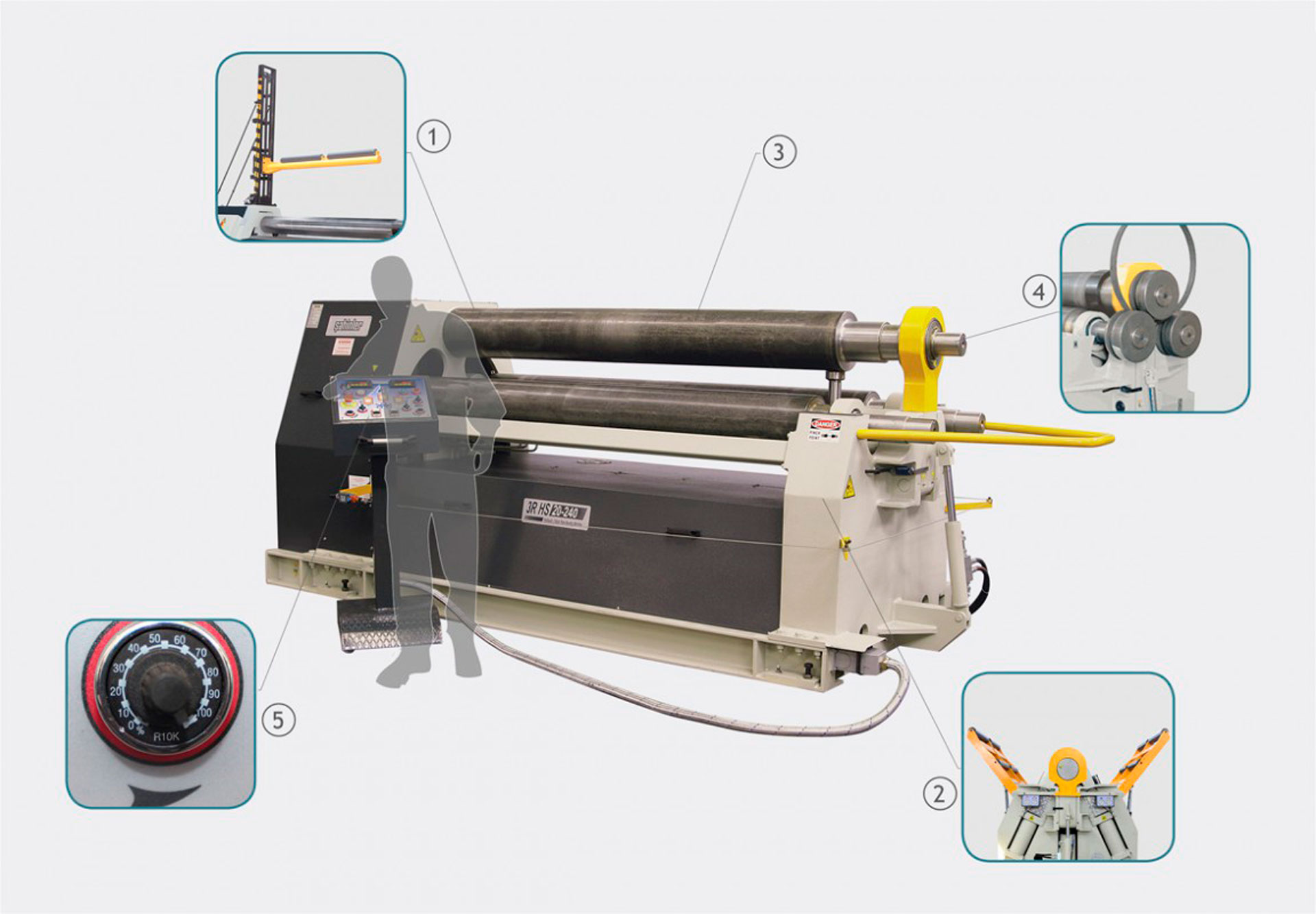

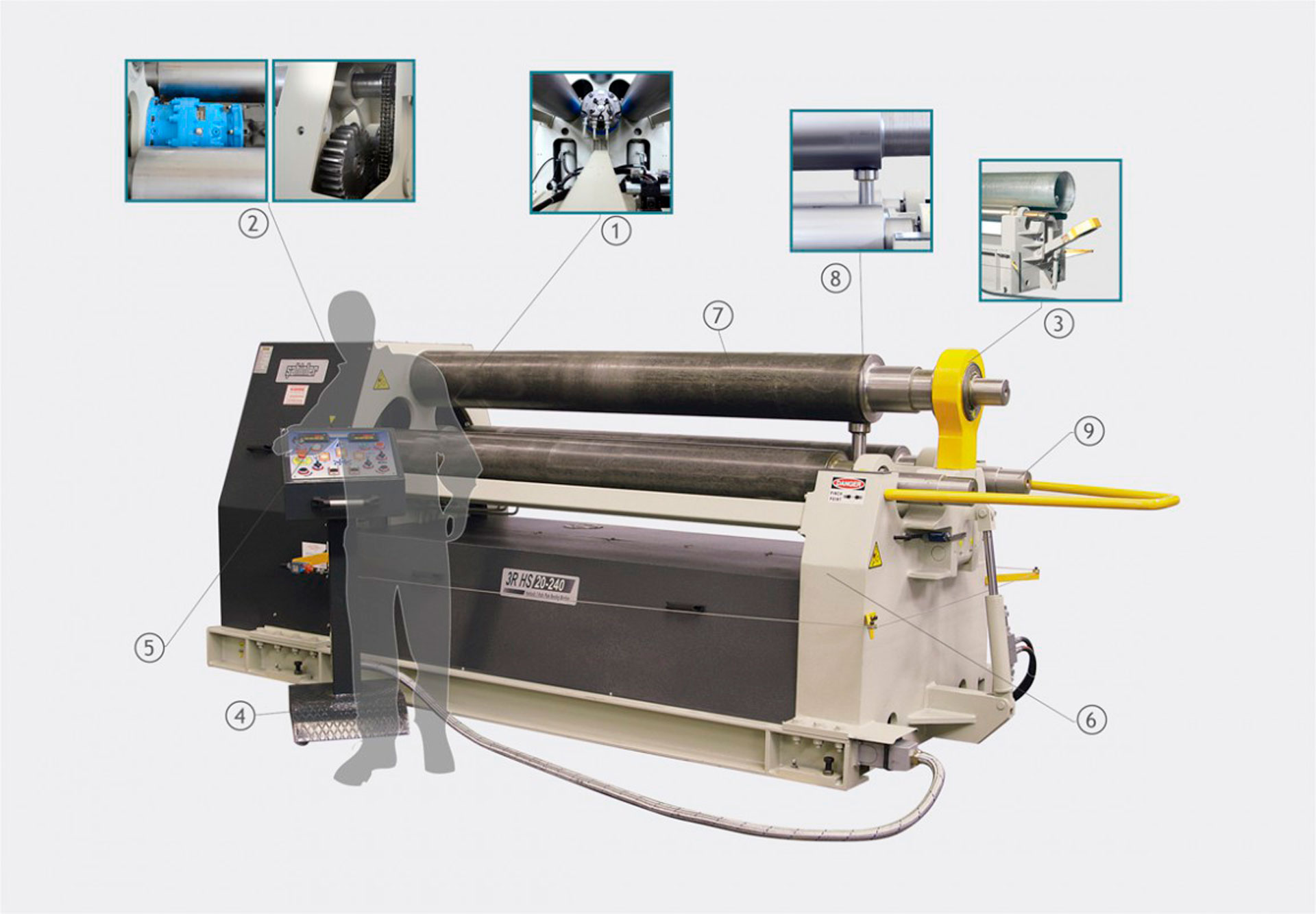

Детальное описание узлов станка

Гидравлическая система и привод

Каждый вал приводится в движение собственным гидродвигателем с планетарным редуктором.
Редукторы смонтированы непосредственно на валах — крутящий момент передаётся без потерь.
Гидростанция встроена в корпус, защищена от пыли и влаги, уровень шума минимален.
Удобный доступ для обслуживания через съёмные панели.

Коническая гибка и универсальность

Устройство конической гибки входит в базовую комплектацию — не требует доплаты.
Удлинённые оси валков позволяют формовать не только лист, но и профиль, трубы и другие изделия.
Подходит для изготовления обечаек как постоянного, так и переменного радиуса.
Точность угла конуса регулируется механически — без сложных настроек.

Валы и станина

Кованые валы из стали SAE 1050, прошедшие индукционную закалку — предельная износостойкость.
Сварная рама из высокопрочной стали — исключает прогибы даже при длительной работе на пределе.
Максимальная рабочая длина — 3 100 мм, толщина — до 22 мм.
Сертификат качества на каждый вал — соответствие международным стандартам.

Управление и безопасность

Панель управления на шарнире — легко разворачивается под нужным углом.
Джойстики обеспечивают плавное управление перемещением и гибкой.
Система защиты от перегрузки автоматически останавливает станок при превышении допустимой нагрузки.
Совместимость с портативной панелью управления (опционально).

Надёжность и обслуживание

Автоматическая централизованная система смазки — снижает износ подшипников и направляющих.
Компоненты гидравлики — Bosch-Rexroth (Германия), Parker (США).
Электрооборудование — Telemechanique, Siemens.
Гарантия производителя и полная техническая поддержка в РФ.

Главные достоинства вальцовочного станка

Мощность: до 22 мм толщины листа, включая нержавейку.
Универсальность: лист, профиль, трубы — один станок для разных задач.
Коническая гибка «в базе»: экономия на опциях и время наладки.
Надёжность: кованые валы, проверенные компоненты, стальная рама.
Безопасность: защита от перегрузки и эргономичное управление.

Экономическая эффективность

Цена вальцовочного станка трехвалкового гидравлического SAHINLER 3R HS оправдана его промышленной надёжностью и способностью работать в экстремальных условиях. Несмотря на высокую мощность, он остаётся энергоэффективным за счёт прямой передачи усилия и отсутствия потерь в приводе. Для предприятий, изготавливающих крупногабаритные изделия из толстого листа, этот станок вальцовочный для металла обеспечивает минимальный брак, быструю окупаемость и стабильную загрузку даже при сложных заказах.

Комплектация

Кованые закалённые валы (SAE 1050)
Сварная стальная рама
Гидравлические приводы всех трёх валов
Устройство для конической гибки (в базе)
Удлинённые оси валков для профиля и труб
Гидравлическая балансировка вращения
Система централизованной смазки
Защита от перегрузки
Панель управления на шарнире с джойстиками
Гидравлика Bosch-Rexroth, Parker
Электрооборудование Telemechanique, Siemens

Дополнительные опции

Цифровые дисплеи положения валов
Портативная панель управления
Специальные валки для гибки профиля и труб
Системы подъёма и подачи материала
