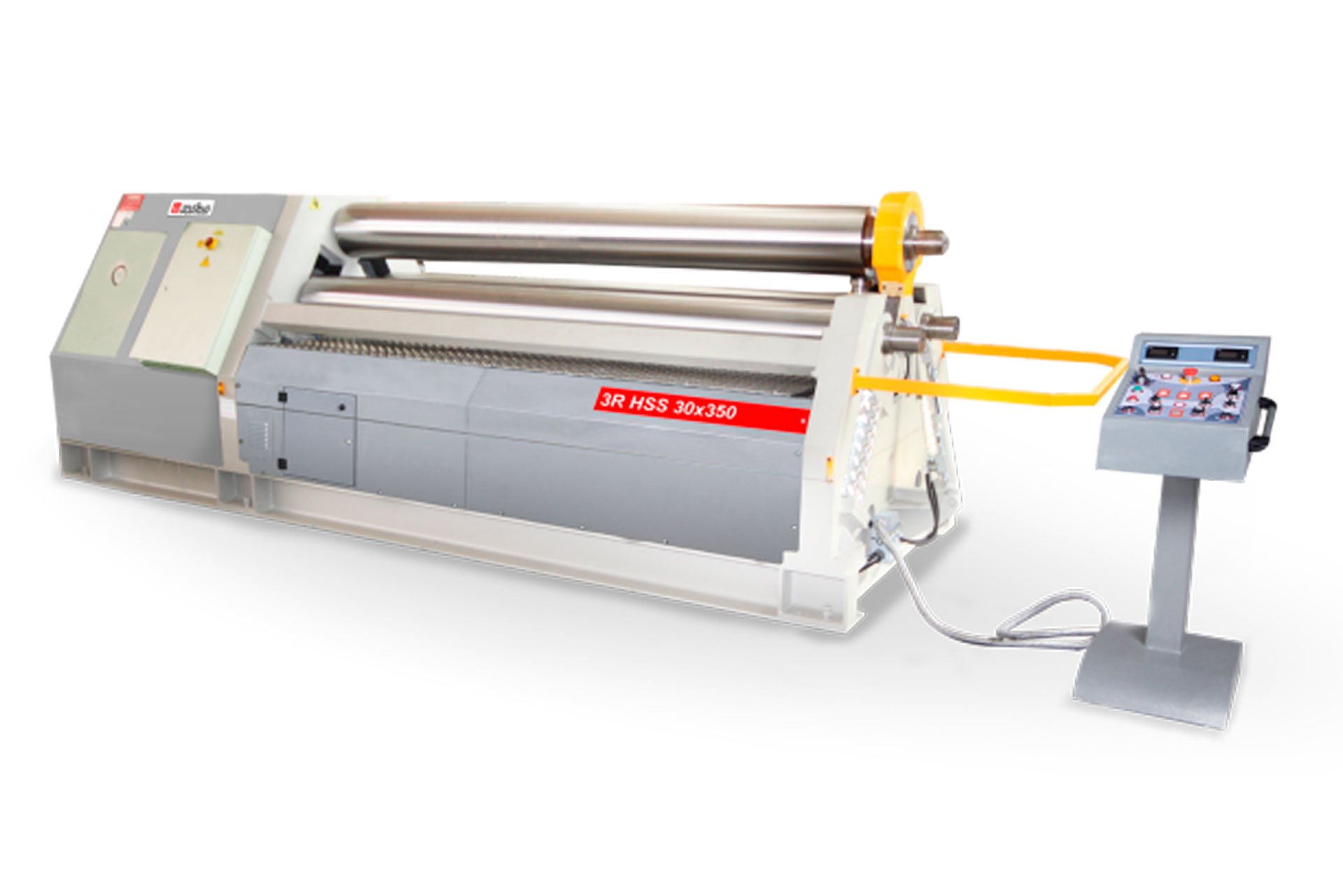

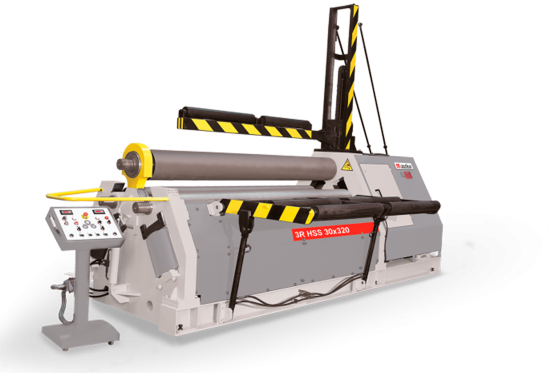

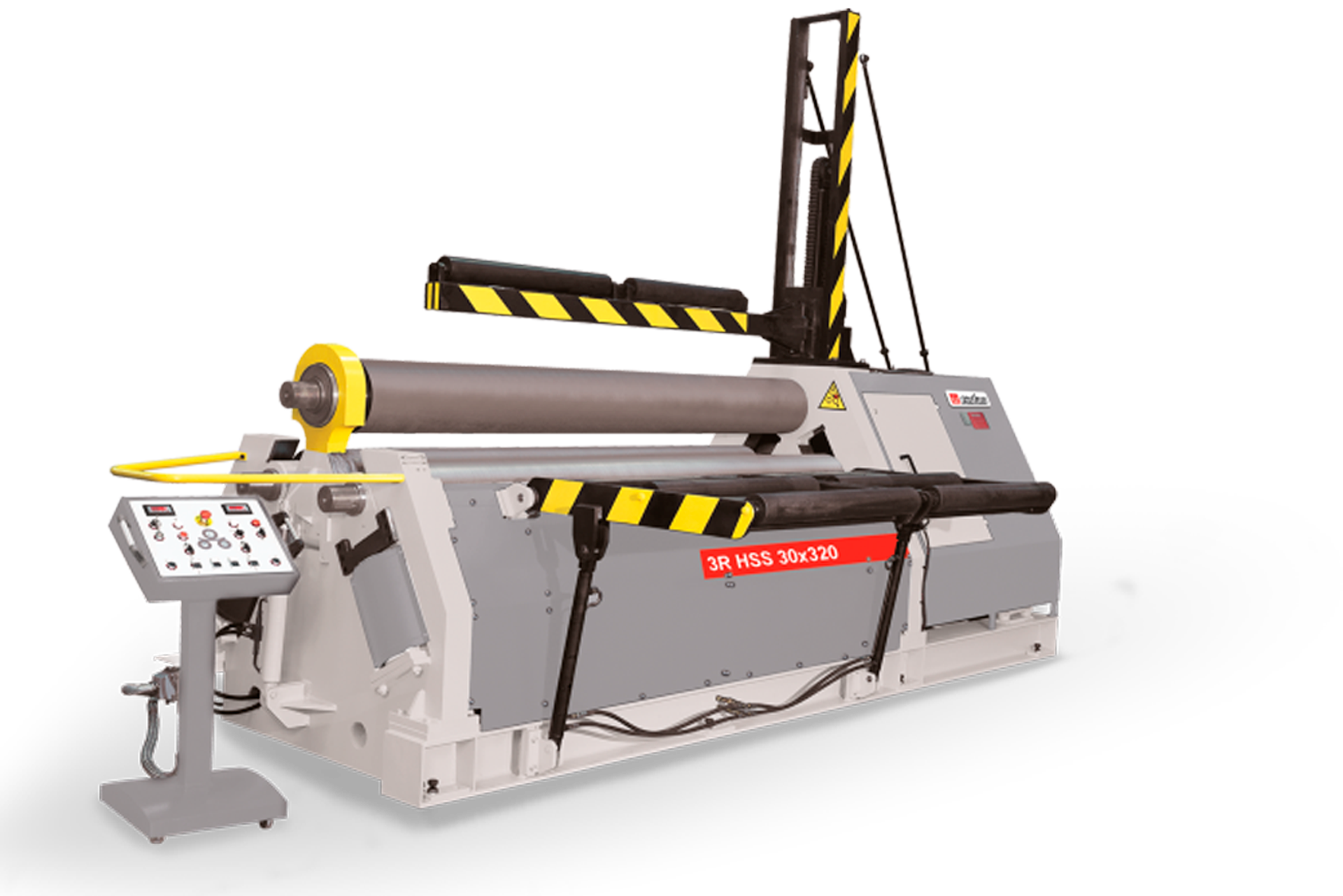

Вальцовочный станок трехвалковый гидравлический 3R HSS

Турция

Модели серии

3R UHS 30 550 3R MRM-H 3R HSS 3R HS

Бренд SAHINLER
Рабочая длина 2 050, 2 550, 3 100
Толщина листа с предварительной гибкой 16, 20, 25, 30
Толщина листа без предварительной гибки 10, 13, 16, 20

Все характеристики

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Пуско-наладка под ключ
Гарантия 12 месяцев
Наличие на складе

Описание Характеристики

Вальцовочный станок трехвалковый гидравлический 3R HSS — это мощное оборудование для гибки толстолистового металла, разработанное для тяжёлых промышленных задач. Станки этой серии способны обрабатывать листы толщиной до 60 мм и шириной до 3 100 мм, что делает их незаменимыми при производстве цилиндрических, эллиптических и корпусных обечаек большого диаметра. Благодаря трёхвалковой схеме с гидравлическим приводом и планетарной системой перемещения боковых валков, станок обеспечивает высокую точность, надёжность и долговечность даже при максимальных нагрузках. Это профессиональное решение среди гидравлических вальцовочных станков для предприятий, ориентированных на выпуск крупногабаритных металлоконструкций.

Назначение и области применения

Изготовление цистерн, бетономешалок, резервуаров и других цилиндрических корпусов для автомобилестроения.
Производство опор, стоек и ёмкостей промышленного назначения из толстолистовой стали.
Формовка эллипсоидных и «чемоданообразных» обечаек для энергетики и нефтегазовой отрасли.
Серийное производство радиусных изделий из чёрного и нержавеющего проката средней и большой толщины.

Ключевые функциональные возможности

Функция	Описание
Планетарная система перемещения	Боковые валки перемещаются по дуге — обеспечивает минимальный радиус гибки и снижает износ.
Гидравлический привод всех валов	Гидромоторы с планетарными редукторами передают усилие напрямую — без потерь мощности.
Устройство конической гибки	В комплектации — позволяет изготавливать конусы без дополнительных доработок.
Сферические подшипники	Выдерживают экстремальные нагрузки и исключают перекосы валов при гибке.
Цифровой дисплей	Отображает текущее положение боковых валов — точная настройка за секунды.

Преимущества использования

Планетарные направляющие защищены от окалины и не требуют дополнительной смазки.
Корпус из сварной стали St-52 — устойчив к деформациям даже при длительной работе на пределе.
Закалённые, шлифованные и полированные валы — гарантируют качество поверхности готового изделия.
Гидростанция в изолированном отсеке — минимум шума и полная защита от загрязнений.
Двухскоростной режим — позволяет комбинировать высокую скорость подачи и точность финальной гибки.

Серия 3R HSS — это выбор для предприятий, где вальцовочный станок для листового металла должен справляться с самыми сложными задачами. Конструкция рассчитана на интенсивную эксплуатацию в условиях тяжёлого машиностроения и крупносерийного производства.

Технические характеристики вальцовочного станка

Модель	Длина, мм	Толщина ×5 без/с, мм	Толщина ×1,5 без/с, мм	Ø центр. валов, мм	Ø бок. валов, мм	Мощность, кВт	Скорость, м/мин	Габариты, мм	Вес, кг
3R HSS 20-320	2050	25/20	20/16	320	300	22	1,5–5	4600×1950×1750	9800
3R HSS 20-350	2050	30/25	25/20	350	330	22	1,5–5	4600×2000×1750	10600
3R HSS 25-320	2550	20/16	16/13	320	300	22	1,5–5	5100×1950×1750	10500
3R HSS 25-350	2550	25/20	20/16	350	330	22	1,5–5	5100×2000×1750	12000
3R HSS 30-320	3100	16/13	13/10	320	300	22	1,5–5	5650×1950×1750	11500
3R HSS 30-350	3100	20/16	16/13	350	330	22	1,5–5	5650×2000×1750	13000

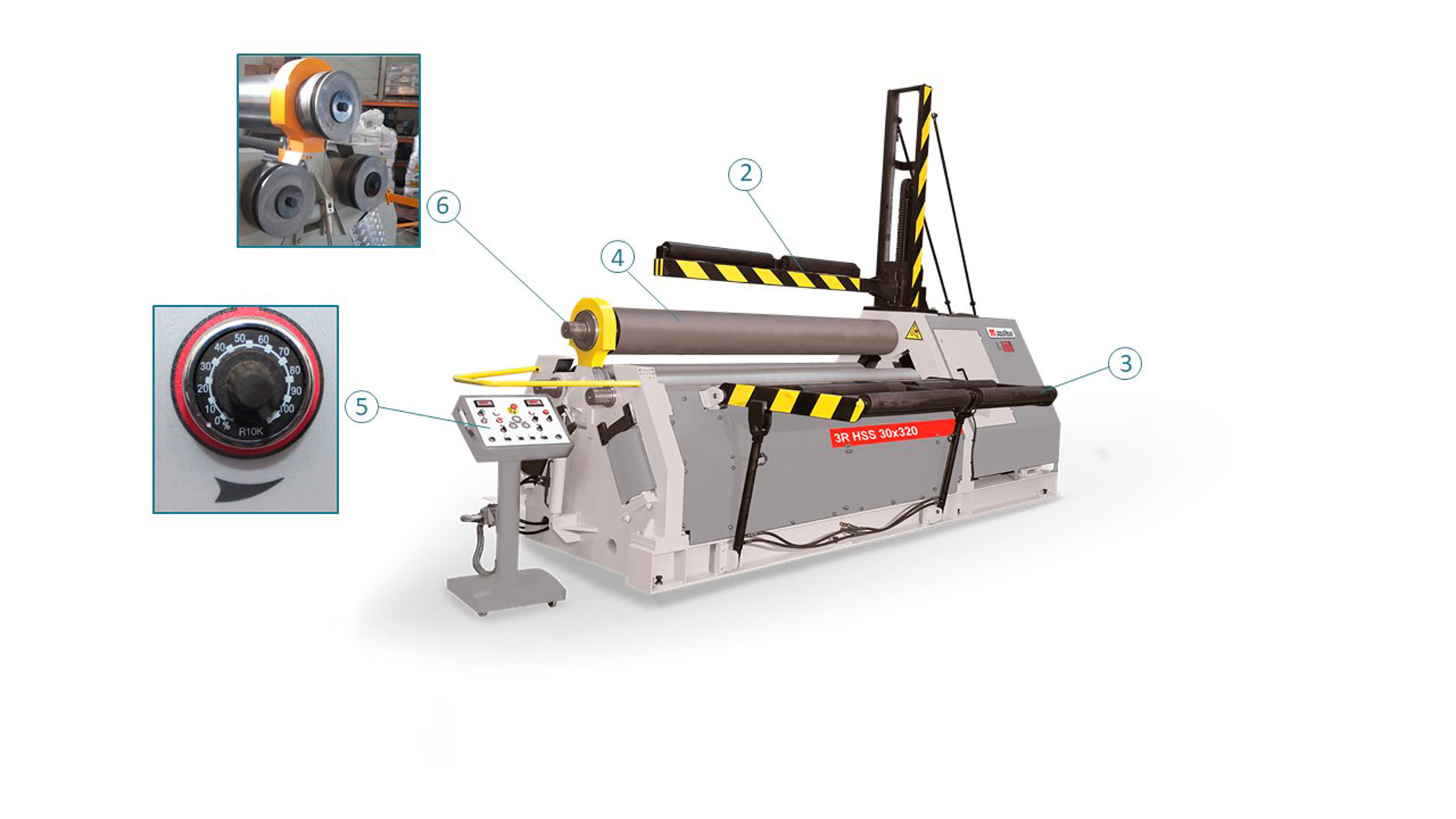

Детальное описание узлов станка

Планетарная система перемещения

Боковые валки движутся по дуге, а не линейно — это снижает усилие на раму и уменьшает износ направляющих.
Конструкция закрытого типа защищает механизм от окалины, пыли и влаги — дополнительная смазка не требуется.
Позволяет достигать минимальных радиусов при гибке цилиндров и конусов.
Повышает стабильность геометрии даже при работе с толстыми листами.

Гидравлическая система и привод

Гидромоторы передают вращение через высокоэффективные планетарные редукторы — прямая передача без потерь.
Гидростанция размещена в изолированном отсеке — уровень шума минимален, обслуживание упрощено.
Двухскоростной режим: быстрая подача и медленная, точная гибка.
Опционально — система охлаждения масла для круглосуточной работы.

Валы и подшипники

Валы проходят индукционную закалку, шлифовку и полировку — стойкость к износу и идеальная поверхность.
Установлены в сферические подшипники, выдерживающие экстремальные нагрузки без деформации.
Валы автоматически компенсируют перекосы — исключены трещины и повреждения при гибке толстых листов.
Диаметр валов — от 320 до 350 мм, что обеспечивает высокую мощность и стабильность радиуса.

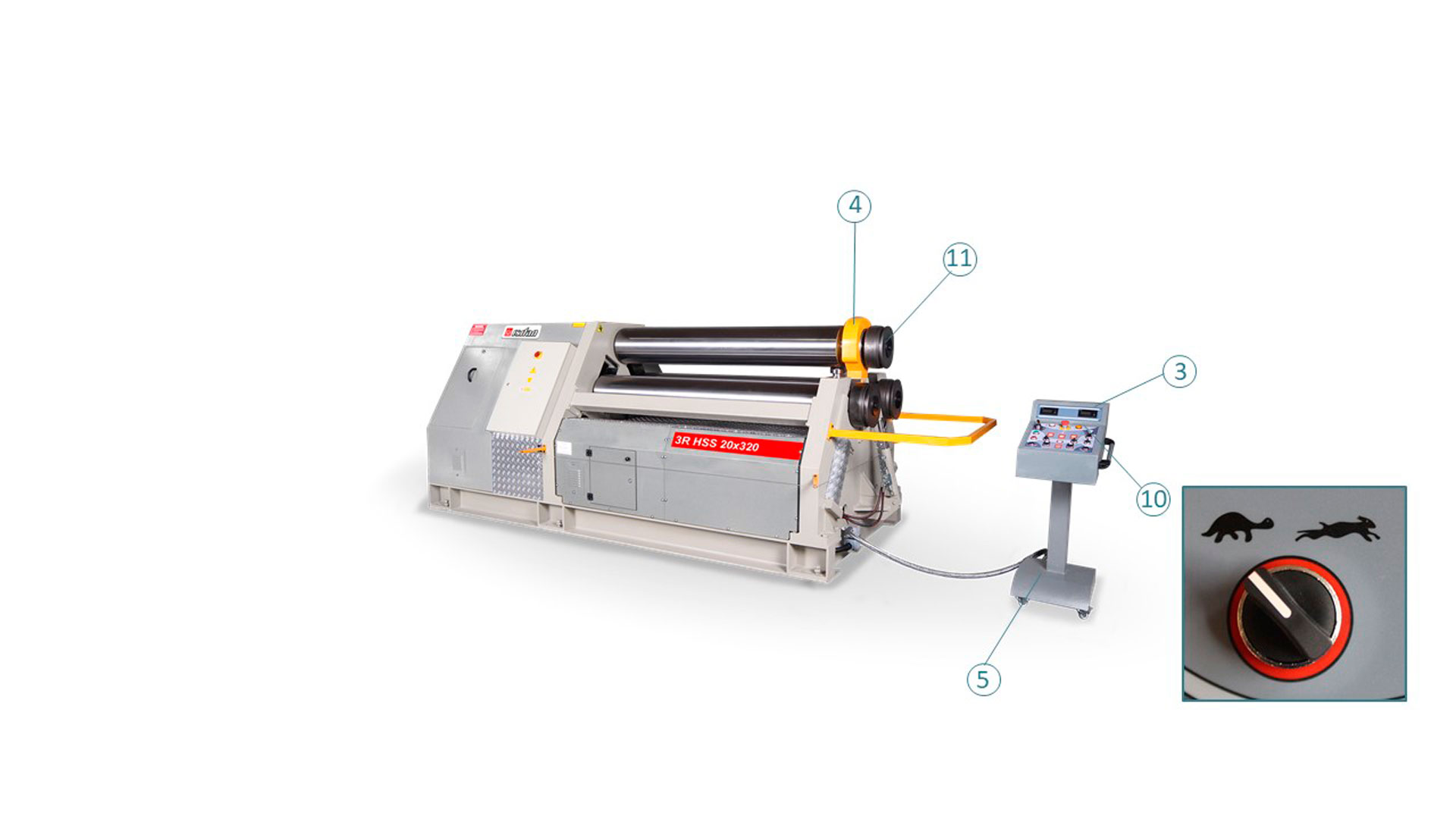

Коническая гибка и управление

Станок оснащён устройством для гибки конусов — входит в базовую или расширенную комплектацию.
Цифровой дисплей показывает точное положение боковых валов — настройка без рулеток и шаблонов.
Управление интуитивно понятное — не требует длительного обучения персонала.
Опционально — плавная регулировка скорости вращения валов для сложных профилей.

Рама и конструкция

Сварная рама из стали St-52 — обладает высокой прочностью и устойчивостью к вибрациям.
Предназначена для работы в условиях тяжёлого машиностроения и высокой загрузки.
Компактная конструкция несмотря на мощность — легко интегрируется в существующие линии.
Возможность дооснащения рольгангами и системами поддержки листа.

Надёжность и производительность

Минимальные простои — все узлы рассчитаны на длительную эксплуатацию без ремонта.
Высокая повторяемость — идеально для серийного производства.
Совместимость с дополнительными опциями: боковые/центральные опоры, столы подачи, охлаждение масла.
Подходит для интенсивного режима — 2–3 смены без потери качества.

Главные достоинства вальцовочного станка

Мощность: до 60 мм толщины листа — тяжёлая промышленность в фокусе.
Планетарная система: меньше износ, меньше радиус, выше точность.
Надёжность: сферические подшипники, сталь St-52, закалённые валы.
Управляемость: цифровой дисплей, двухскоростной режим, простота настройки.
Гибкость: коническая гибка, возможность дооснащения под задачи.

Экономическая эффективность

Купить вальцовочный станок трехвалковый гидравлический 3R HSS — значит инвестировать в оборудование с минимальными эксплуатационными расходами и максимальной производительностью. Его планетарная система снижает износ, гидравлический привод экономит энергию, а возможность серийной гибки конусов и цилиндров устраняет необходимость в дополнительных станках. Для предприятий, выпускающих крупногабаритные металлоконструкции, этот станок вальцовочный для металла обеспечивает быструю окупаемость и стабильную загрузку на годы вперёд.

Комплектация

Сварная рама из стали St-52
Закалённые, шлифованные и полированные валы
Гидравлические моторы с планетарными редукторами на всех валах
Планетарная система перемещения боковых валков
Сферические подшипники на всех валах
Цифровой дисплей положения боковых валов
Устройство для конической гибки
Двухскоростная система управления скоростью
Изолированный отсек гидростанции

Дополнительные опции

Боковые и центральные гидравлические опоры для длинных заготовок
Роликовый стол подачи материала
Система охлаждения масла
Плавно регулируемая скорость вращения вало
