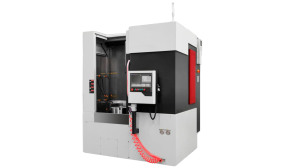

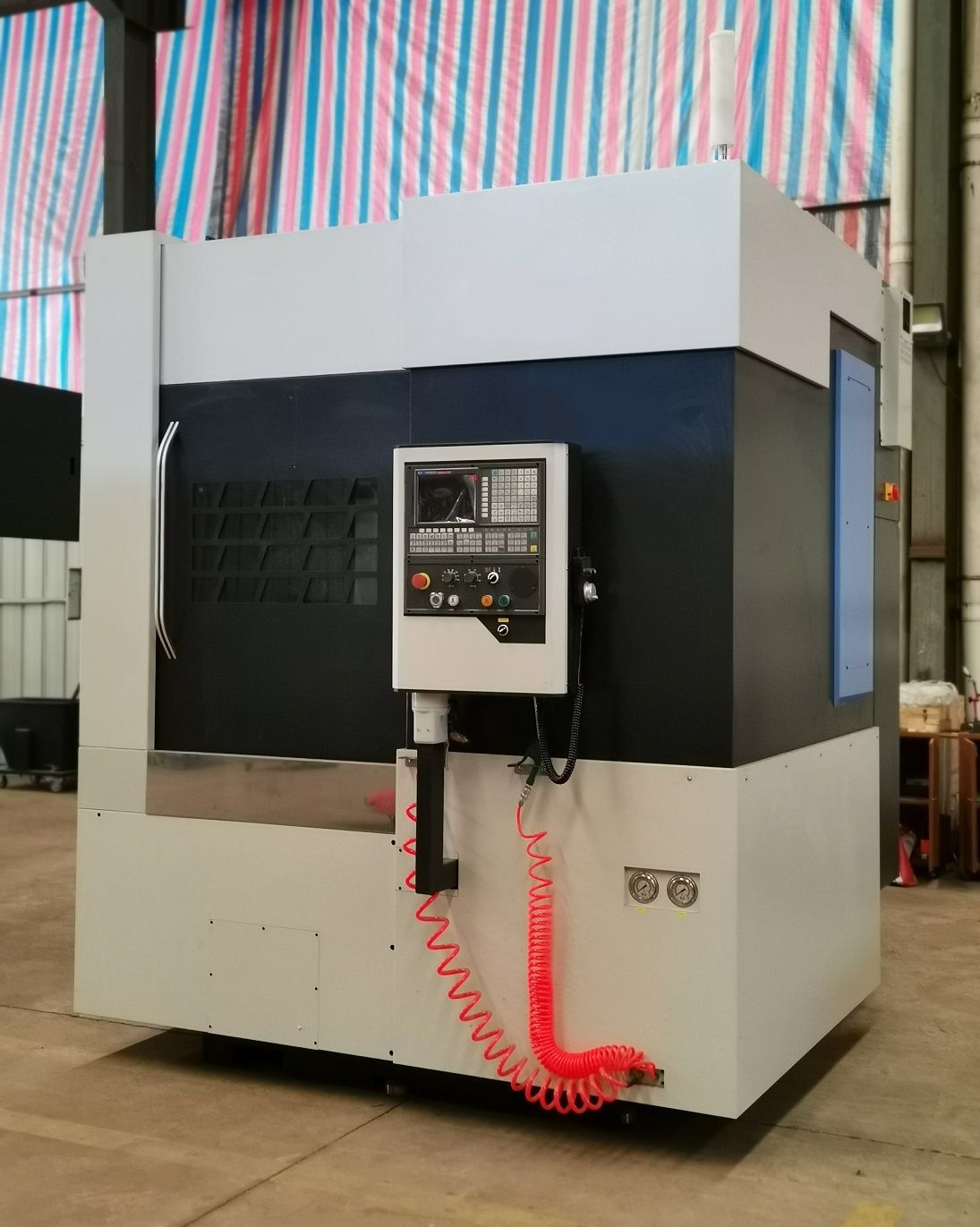

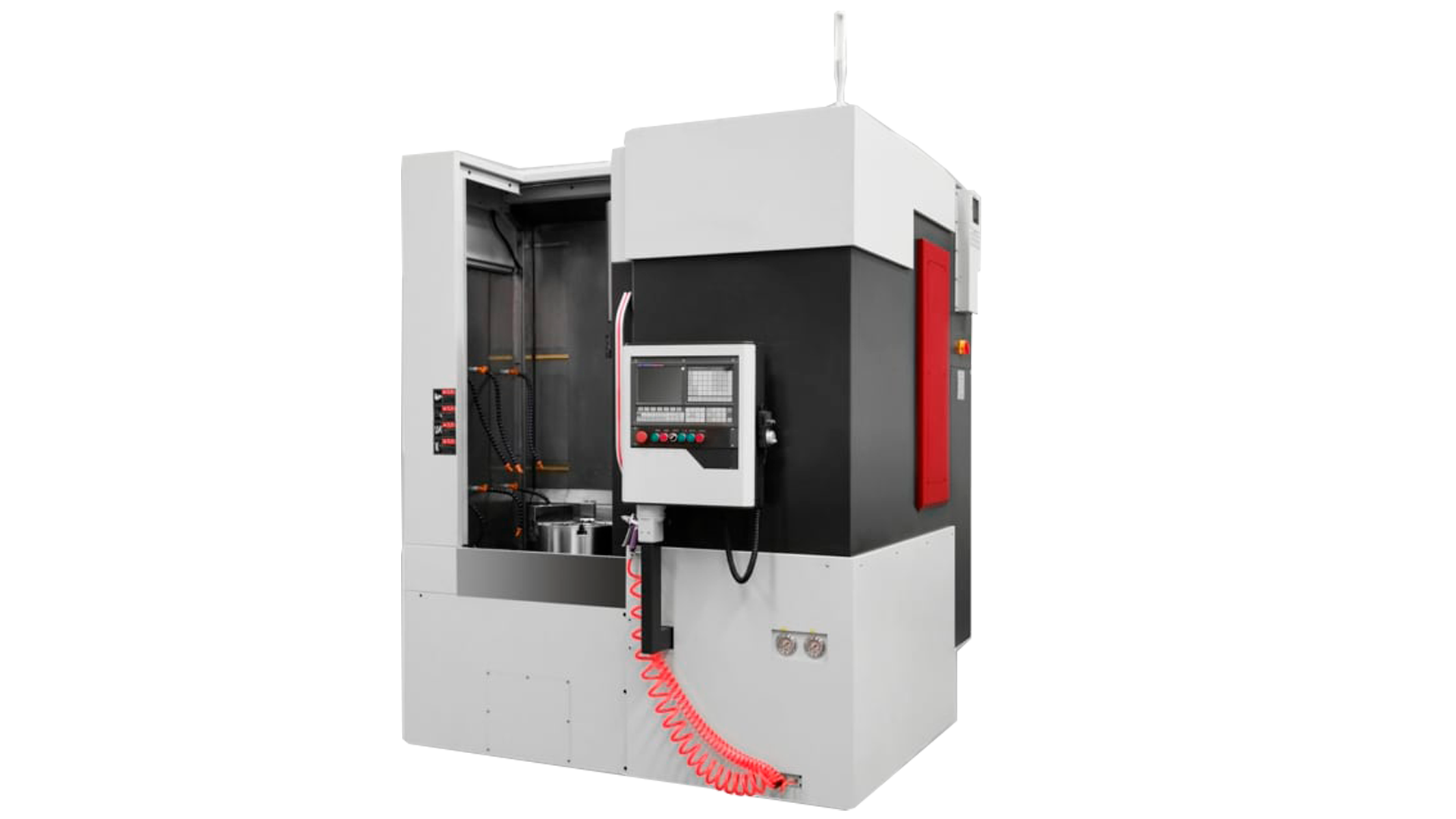

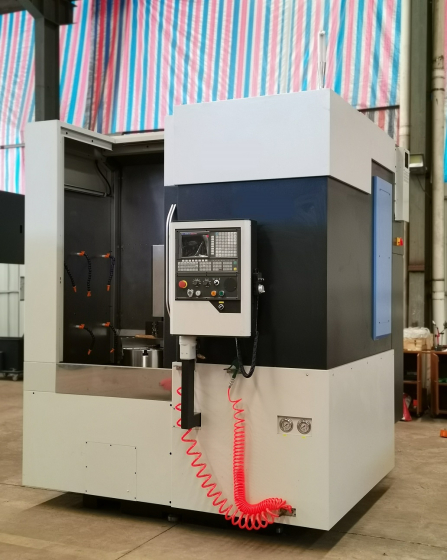

Вертикальный токарный станок с ЧПУ BLIN MACHINERY BL VL 700 M Fanuc

Вертикальный токарный станок с ЧПУ BLIN MACHINERY BL VL 700 M Fanuc — это высокопроизводительный токарный центр китайского производства, обеспечивающий производительность на уровне тайваньских станков. В отличие от BL-VL700, модель BL-VL700M оснащена 12-позиционной турелью с приводным инструментом BMT75 и поддержкой оси CS, что позволяет выполнять фрезерные операции, расширяя функциональность станка. Станок предназначен для обработки крупногабаритных деталей диаметром до 800 мм, высотой до 650 мм и весом до 1200 кг. Оснащён мощным шпинделем 18.5/22 кВт, 18-дюймовым гидравлическим патроном и системой ЧПУ FANUC 0i TF(1), он обеспечивает высокую жёсткость и точность. Конструкция с роликовыми направляющими и усиленной станиной гарантирует устойчивость при интенсивных режимах резания.

Назначение станка

• Точная токарная и фрезерная обработка крупногабаритных деталей диаметром до 800 мм и высотой до 650 мм.
• Серийное производство деталей с высокой точностью и грузоподъёмностью до 1200 кг.
• Работа с заготовками, требующими высокой мощности и жёсткости.
• Применение в тяжёлом машиностроении, энергетике, судостроении и аэрокосмической промышленности для обработки массивных деталей.

Ключевые функциональные возможности

Преимущества использования

• Расширенная функциональность благодаря турели BMT75 с приводным инструментом и поддержкой оси CS для токарно-фрезерных операций.
• Интегрально-формованная станина и коробчатая колонна с роликовыми направляющими (45 мм) для высокой жёсткости.
• Надёжные компоненты от FANUC, SKF, PMI и SAUTER для стабильной работы.
• Подходит для тяжёлых режимов резания с грузоподъёмностью до 1200 кг.
• Автоматический стружкоудалитель повышает эффективность и чистоту рабочей зоны.

Области применения

• Серийное производство деталей для тяжёлого машиностроения.
• Изготовление компонентов для энергетической, судостроительной и аэрокосмической промышленности.
• Токарно-фрезерная обработка крупногабаритных деталей с высокими требованиями к точности.
• Автоматизированные линии для обработки массивных заготовок.

BL VL 700 M Fanuc — это универсальное решение для серийной токарно-фрезерной обработки крупногабаритных деталей с высокой жёсткостью и производительностью.

Технические характеристики токарного станка

Детальное описание узлов станка

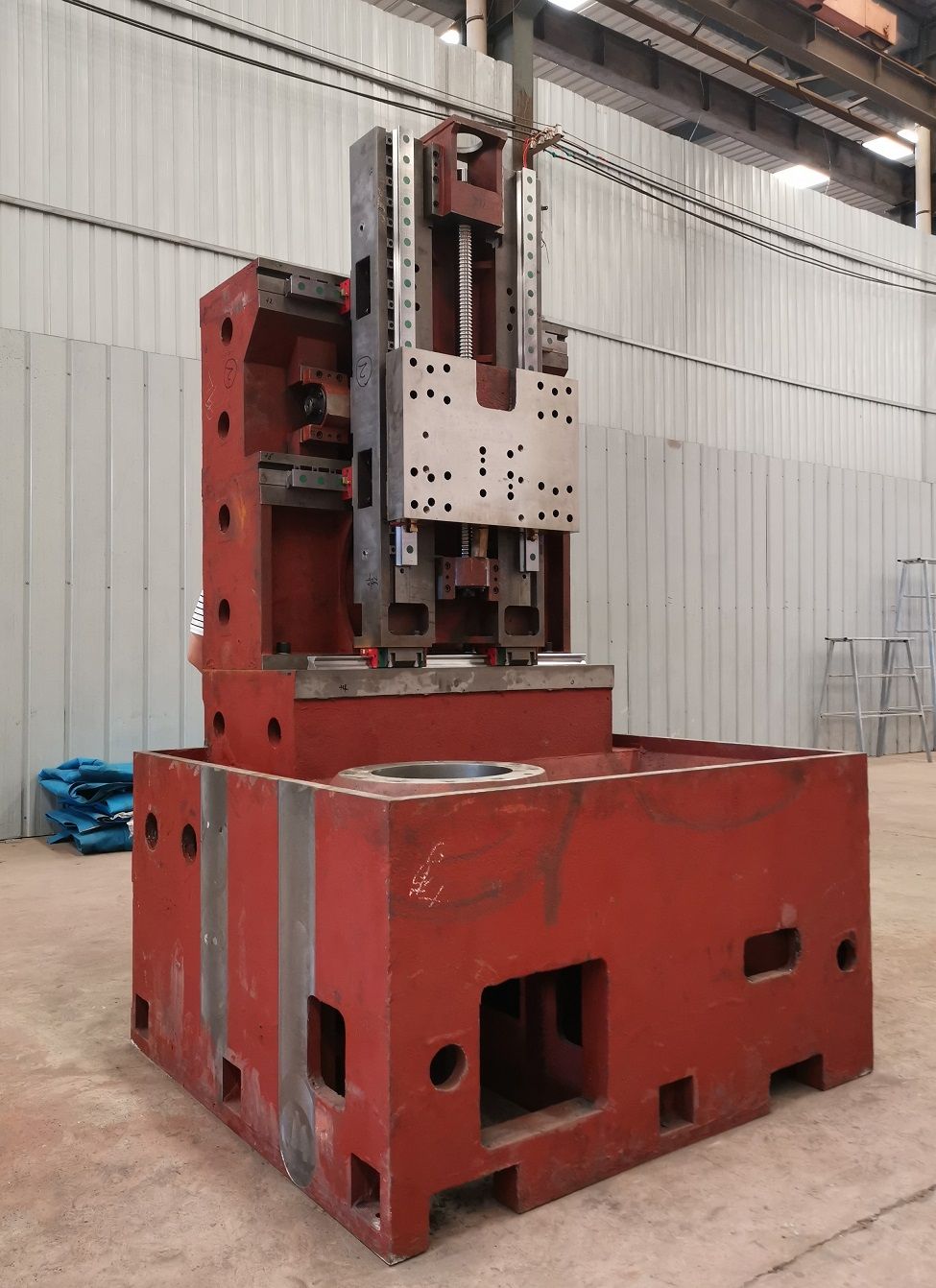

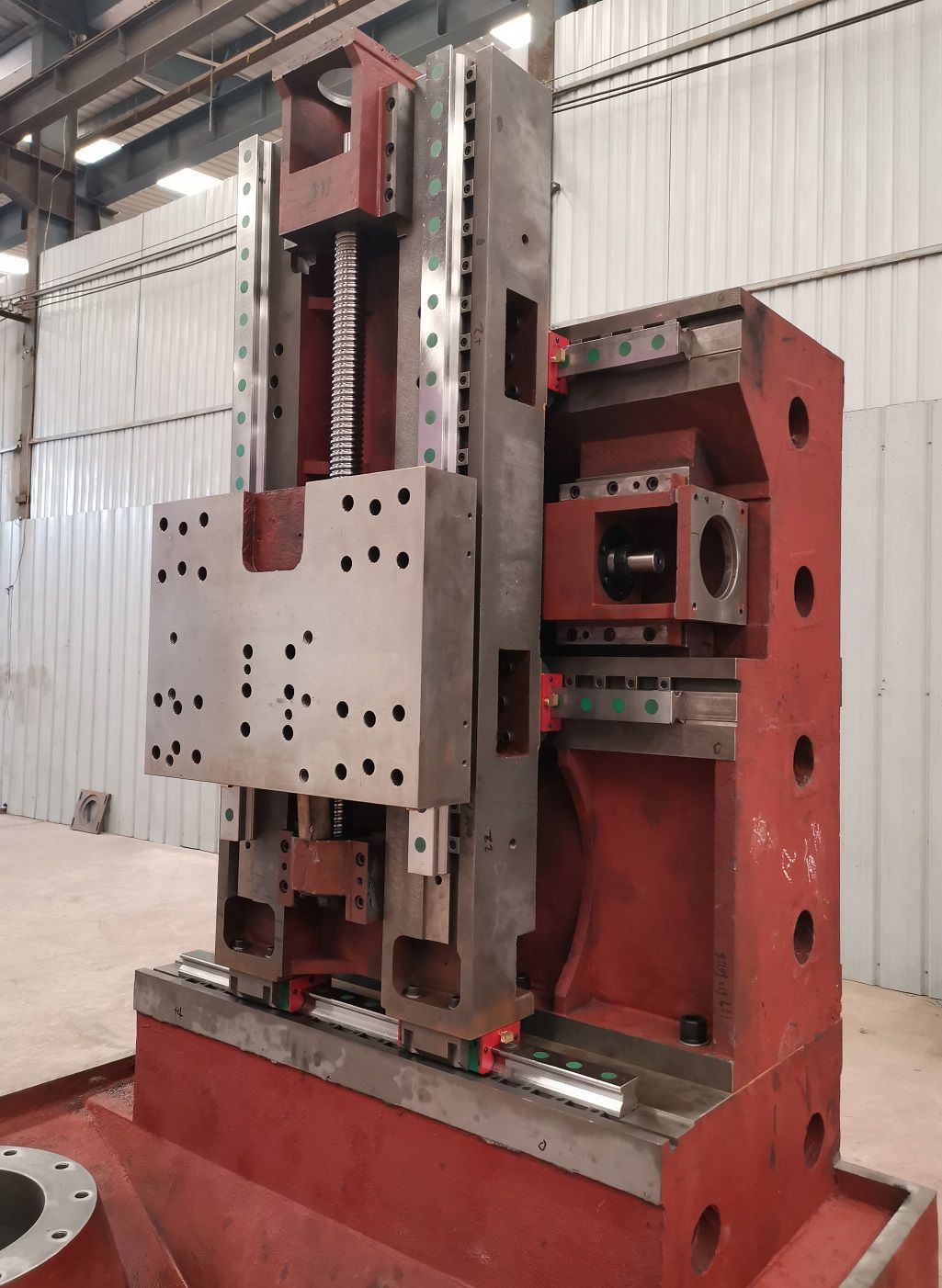

Конструкция станины

• Интегрально-формованная станина из высокопрочного чугуна с коробчатой колонной.
• Стеночно-стоечная конструкция с роликовыми направляющими (45 мм) для высокой жёсткости.
• Особенности:
  • Высокая устойчивость к статическим и динамическим деформациям.
  • Роликовые направляющие PMI P-класса для тяжёлого резания.
  • Эффективное удаление стружки благодаря вертикальной конструкции.

Основной шпиндель

• Шпиндель с ременным приводом, 25–2 500 об/мин, диаметр подшипников 160 мм.

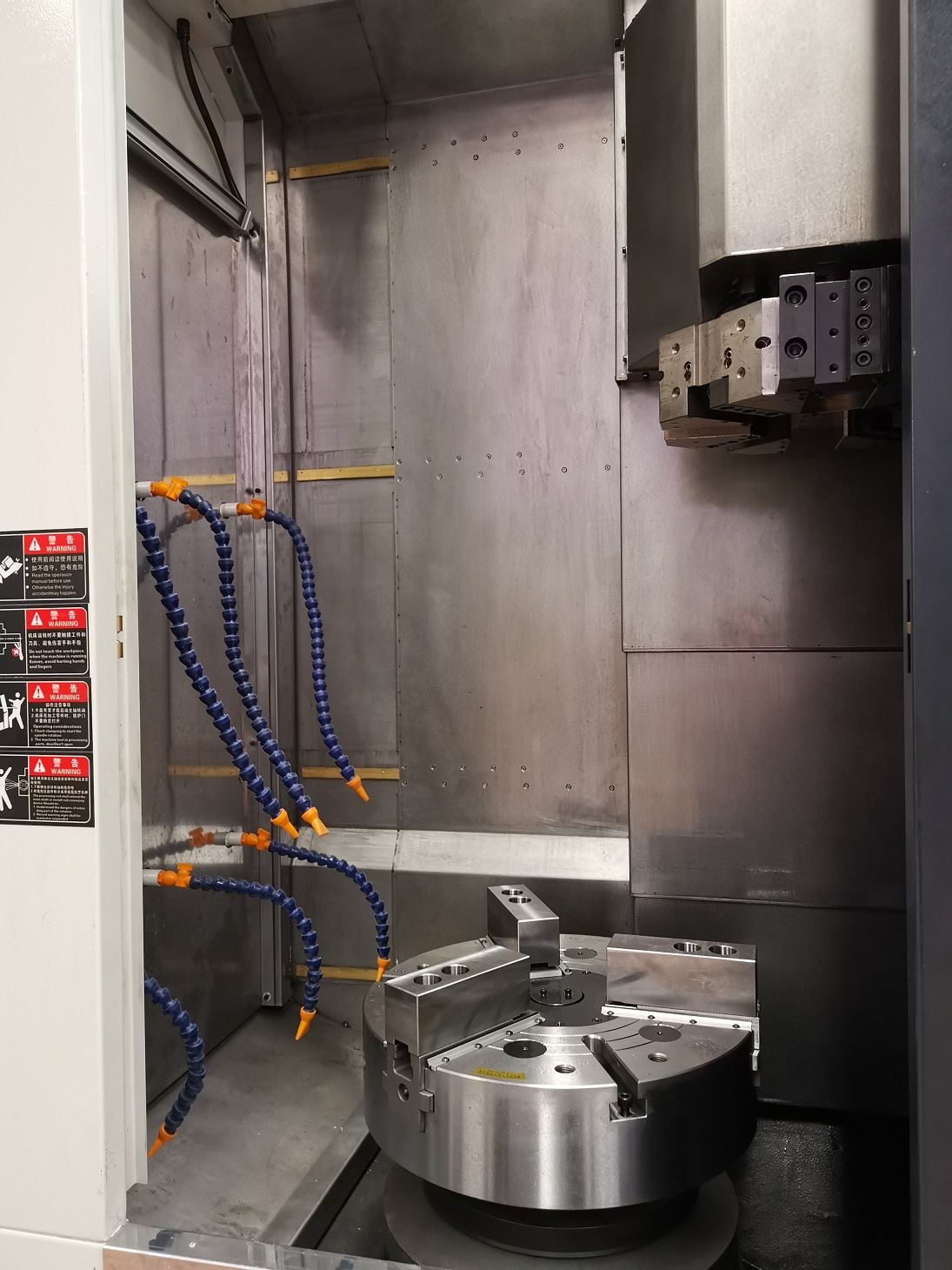

• Диаметр патрона 18’’ (457 мм), крепление A2-11, мощность 18.5/22 кВт (FANUC).
• Подшипники SKF для высокой точности и долговечности.

Перемещение по осям

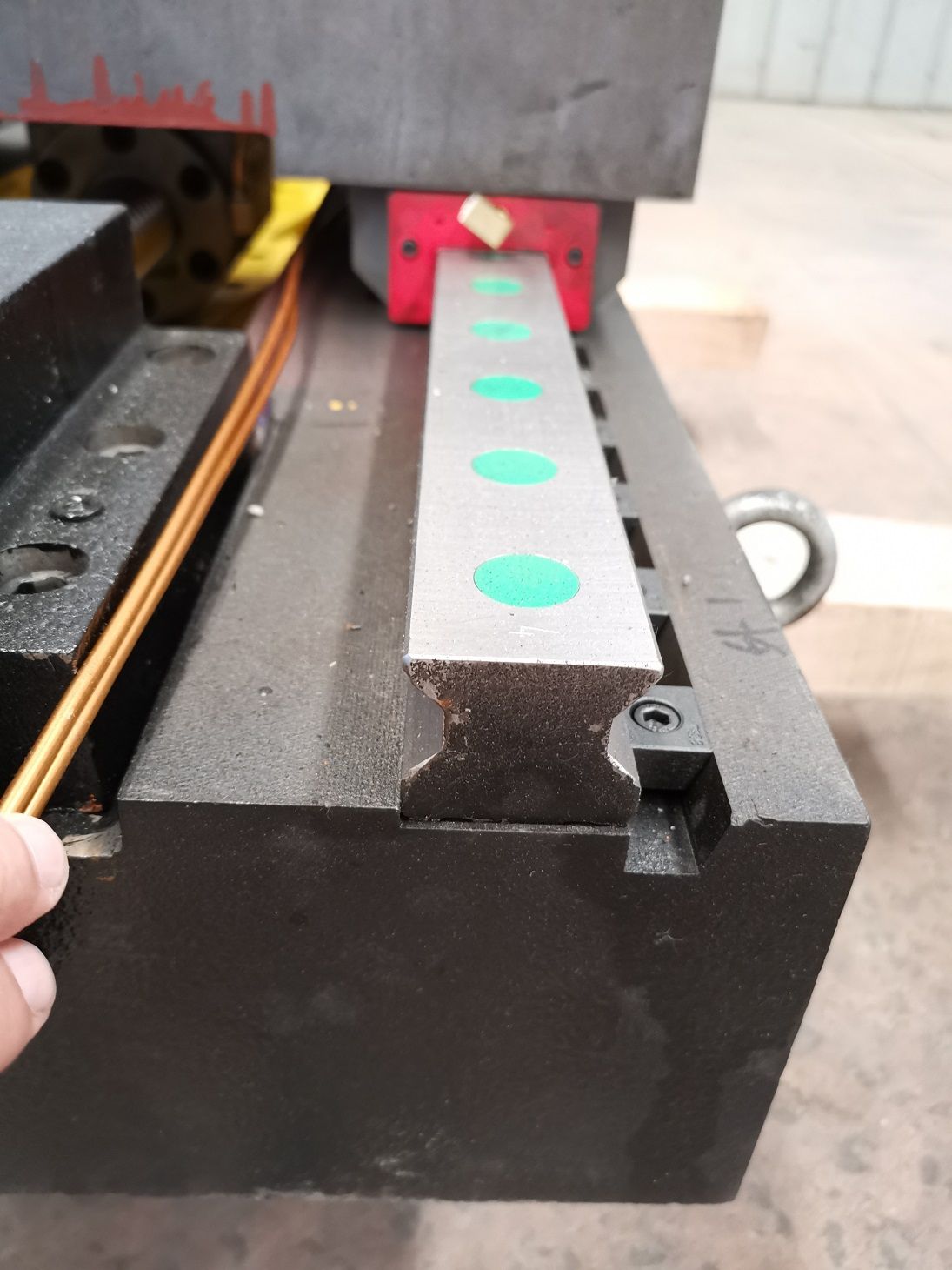

• Роликовые линейные направляющие сверхвысокой нагрузки (45 мм) от TAIWAN PMI.
• Высокоточные ШВП класса C3 (Ø40 мм для X, Ø45 мм для Z) от TAIWAN PMI.
• Скорость быстрых перемещений: 20 м/мин (X/Z).

Инструментальная система

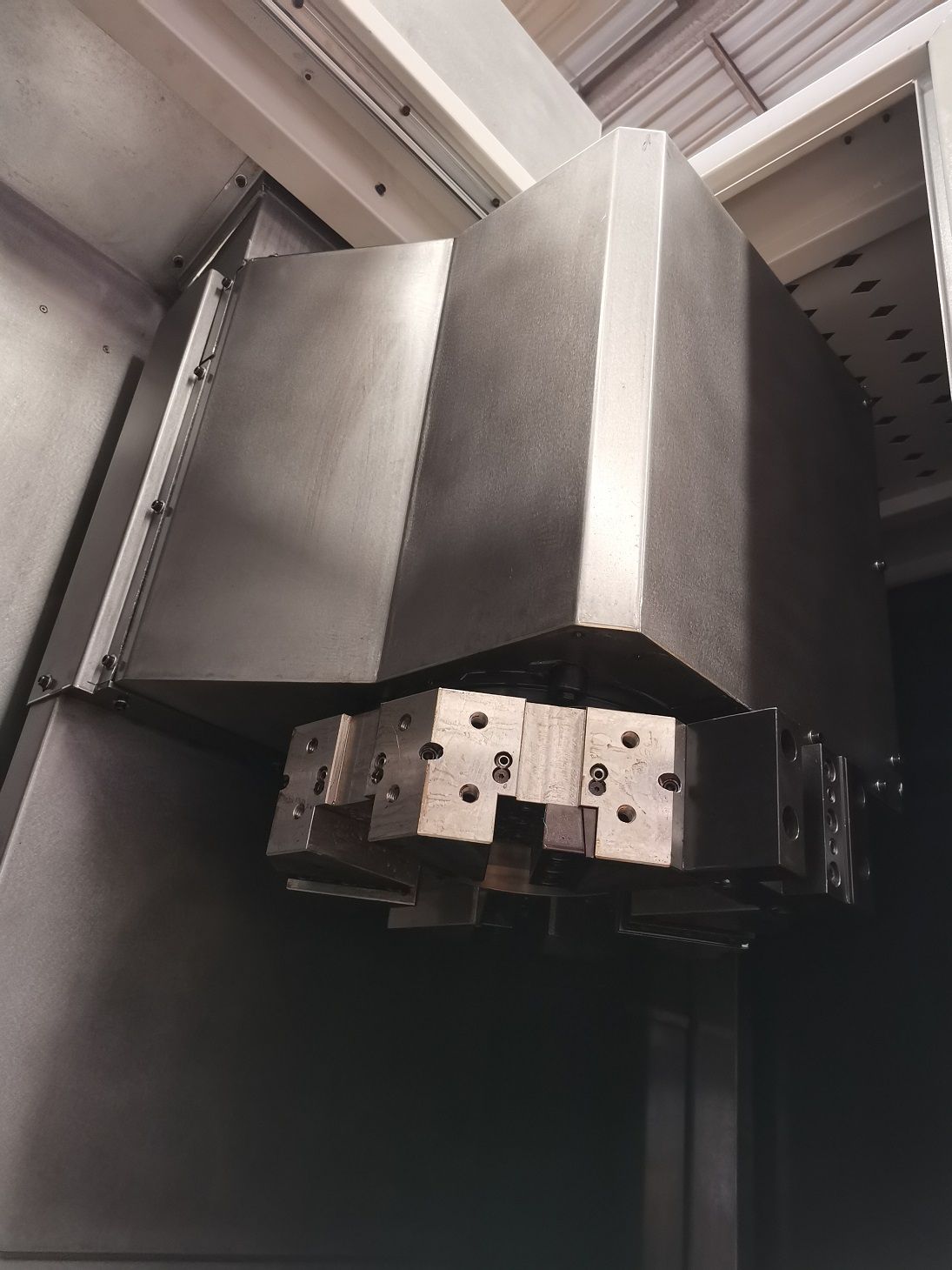

• 12-позиционная турель с приводным инструментом BMT75 от GERMANY SAUTER.
• Мощность приводного инструмента 7.5 кВт, размер хвостовика: 32×32 мм, Ø50 мм.

Система ЧПУ и управления

• FANUC 0i TF(1) с поддержкой осей X, Z, CS и G-кодов.
• Интерфейсы: RS232, USB, Ethernet для интеграции с CAD/CAM.
• Интуитивное управление для токарно-фрезерных операций.

Система подачи СОЖ

• Насос TAIWAN-STAIRS (750 Вт × 2) для эффективного охлаждения.
• Независимый бак СОЖ с разделением масла и жидкости.

Централизованная система смазки

• Автоматическая система смазки (ёмкость 2 л) для ШВП и направляющих.
• Контроль уровня смазки для долговечности узлов.

Главные преимущества токарного станка

1. Универсальность: Токарно-фрезерные операции благодаря турели BMT75 и оси CS.
2. Жёсткость: Интегрально-формованная станина и коробчатая колонна с роликовыми направляющими.
3. Надёжность: Компоненты FANUC, SKF, PMI, SAUTER.
4. Гибкость: Поддержка сложных операций обработки.
5. Производительность: Оптимизирован для серийной обработки крупных деталей с автоматическим стружкоудалением.

BL VL 700 M Fanuc — это универсальное решение для серийной токарно-фрезерной обработки крупногабаритных деталей с высокой жёсткостью и производительностью.

Экономическая эффективность

Купить вертикальный токарный станок BL VL 700 M Fanuc — это инвестиция в производительность и качество. Жёсткая конструкция, токарно-фрезерные возможности и автоматический стружкоудалитель минимизируют время обработки и затраты на обслуживание, обеспечивая быструю окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, гидравлический патрон 18’’ (457 мм), 12-позиционная турель BMT75, автоматический стружкоудалитель.
  • Документация: Руководство, электрические схемы, инструкции по ЧПУ FANUC.
  • Осмотр: Проверка шпинделя, подшипников, ШВП, направляющих, турели.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), нагрузка ≥10 300 кг.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, ≥40 кВт.

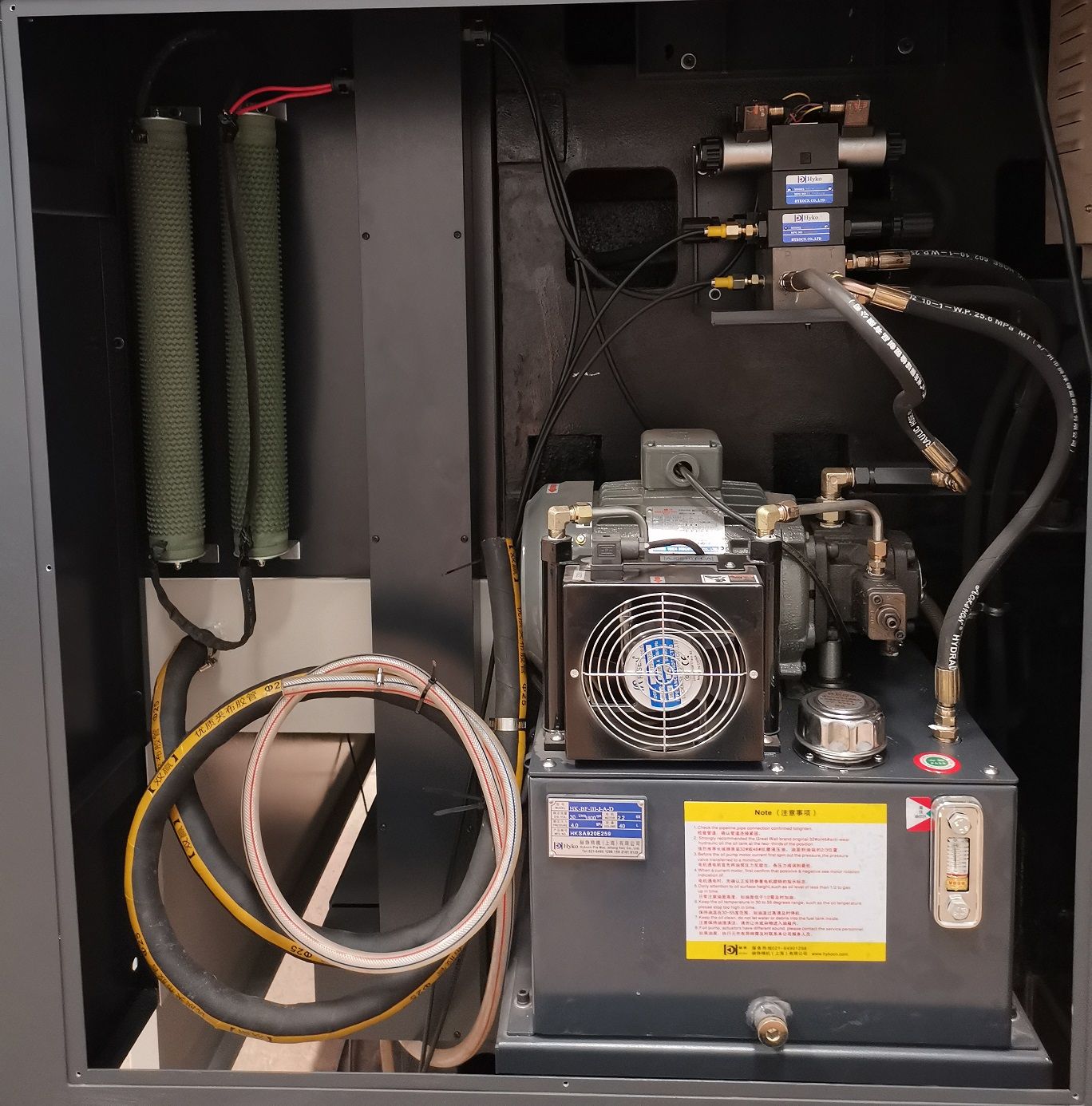

  • Гидравлика: Гидростанция (50 л) с насосом и клапанами YUKEN.
  • Инструменты: Грузоподъёмное оборудование (≥10 300 кг), уровень, анкерные болты, смазка, СОЖ.
• Установка станка
  • Размещение: Выровнять по уровню (≤0,02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Гидравлика: Подсоединить шланги для патрона 18’’ и турели.
  • Инструментальная система: Установить инструменты (32×32 мм, Ø50 мм).
  • Дополнительные системы:
    • Поддержка оси CS для токарно-фрезерных операций (включена в стандартную комплектацию).

Комплектация

• Система ЧПУ FANUC 0i TF(1)
• Гидравлический патрон 18’’ (457 мм)
• 12-позиционная турель с приводным инструментом BMT75 (GERMANY SAUTER)
• Автоматический стружкоудалитель
• Система смазки (2 л)
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации
