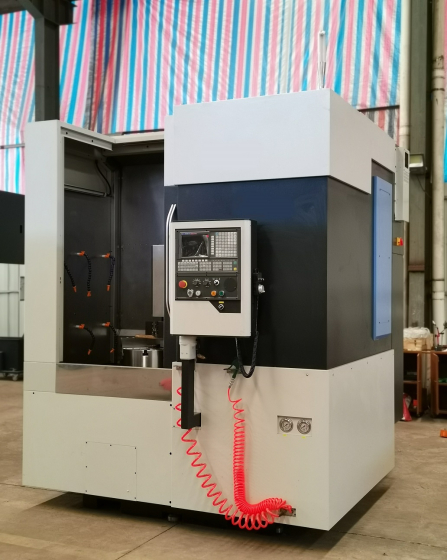

Вертикальный токарный станок с ЧПУ BLIN MACHINERY BL VL 650 Fanuc

Вертикальный токарный станок с ЧПУ BLIN MACHINERY BL VL 650 Fanuc — это высокопроизводительный токарный центр китайского производства высшего качества, предназначенный для обработки крупных деталей диаметром до 650 мм и высотой до 650 мм. Станок оснащён мощным шпинделем 22 кВт, 500-миллиметровым гидравлическим патроном и 8-позиционной гидравлическо-сервоприводной турелью, обеспечивающей высокую жёсткость и производительность. Система ЧПУ FANUC 0i TF(5) гарантирует точное управление, а стеночно-стоечная конструкция с тремя линейными направляющими по оси X обеспечивает исключительную устойчивость при тяжёлых режимах резания.

Назначение станка

• Точная токарная обработка крупных деталей диаметром до 650 мм и высотой до 650 мм.
• Серийное производство деталей с высокой точностью и жёсткостью.
• Работа с заготовками, требующими повышенной мощности и устойчивости.
• Применение в тяжёлом машиностроении, энергетике, судостроении и нефтегазовой промышленности для обработки крупногабаритных деталей.

Ключевые функциональные возможности

Преимущества использования

• Уникальная конструкция с тремя линейными направляющими по оси X для повышенной жёсткости и точности, превосходящая модели BL-VL350 и BL-VL550 за счёт увеличенных размеров (диаметр обточки 650 мм, высота 650 мм) и мощности шпинделя (22 кВт).
• Высокая точность: позиционирование 0.008 мм (X/Z), повторяемость 0.004/0.005 мм (X/Z), шероховатость Ra 3.2 мкм.
• Надёжные компоненты от FANUC, NSK, HIWIN, MYKUN для стабильной работы.
• Подходит для тяжёлых режимов резания с высокой устойчивостью.
• Автоматический стружкоудалитель повышает производительность и чистоту рабочей зоны.

Области применения

• Серийное производство деталей для тяжёлого машиностроения.
• Изготовление компонентов для энергетической, судостроительной и нефтегазовой промышленности.
• Точная обработка крупногабаритных деталей с высокими требованиями к качеству.
• Автоматизированные производственные линии для обработки массивных заготовок.

BL VL 650 Fanuc — это оптимальное решение для серийной обработки крупногабаритных деталей с высокой жёсткостью, точностью и производительностью в условиях интенсивных нагрузок.

Технические характеристики токарного станка

Детальное описание узлов станка

Конструкция станины

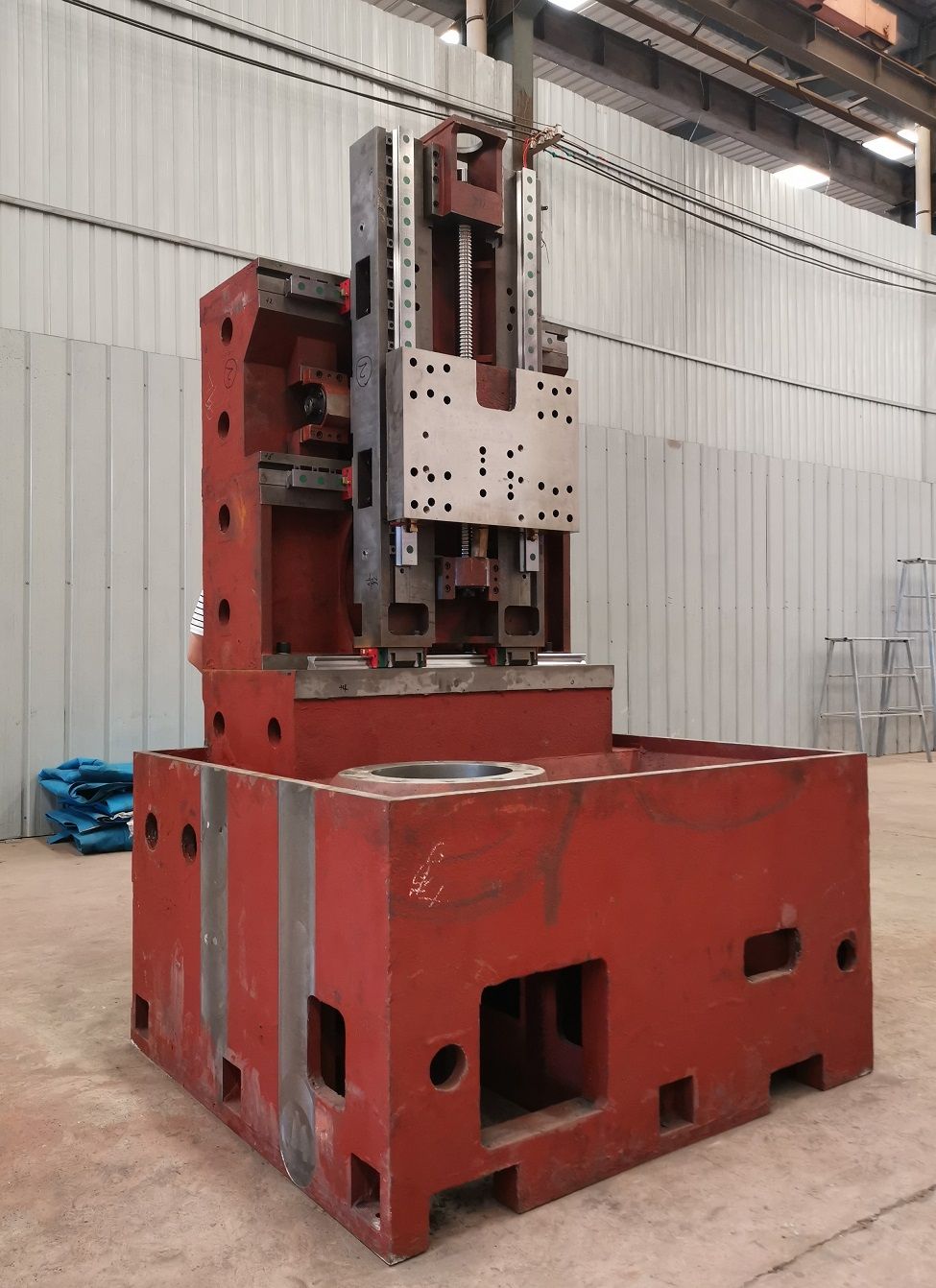

• Интегрированная коробчатая структура основания и шпиндельной бабки с многослойными рёбрами жёсткости.

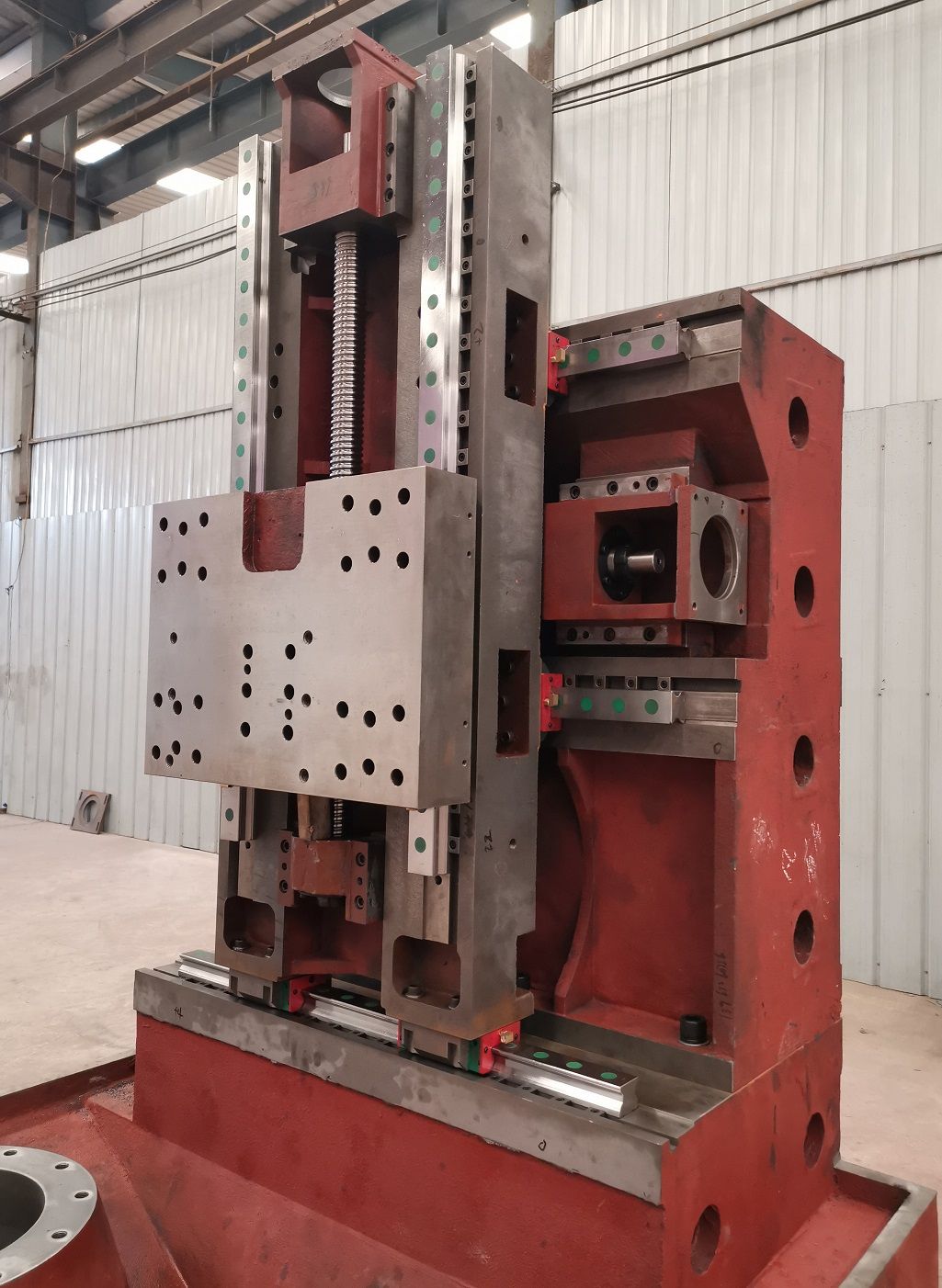

• Стеночно-стоечная конструкция с подвижной колонной и тремя линейными направляющими по оси X.
• Особенности:
  • Высокая устойчивость к статическим и динамическим деформациям.

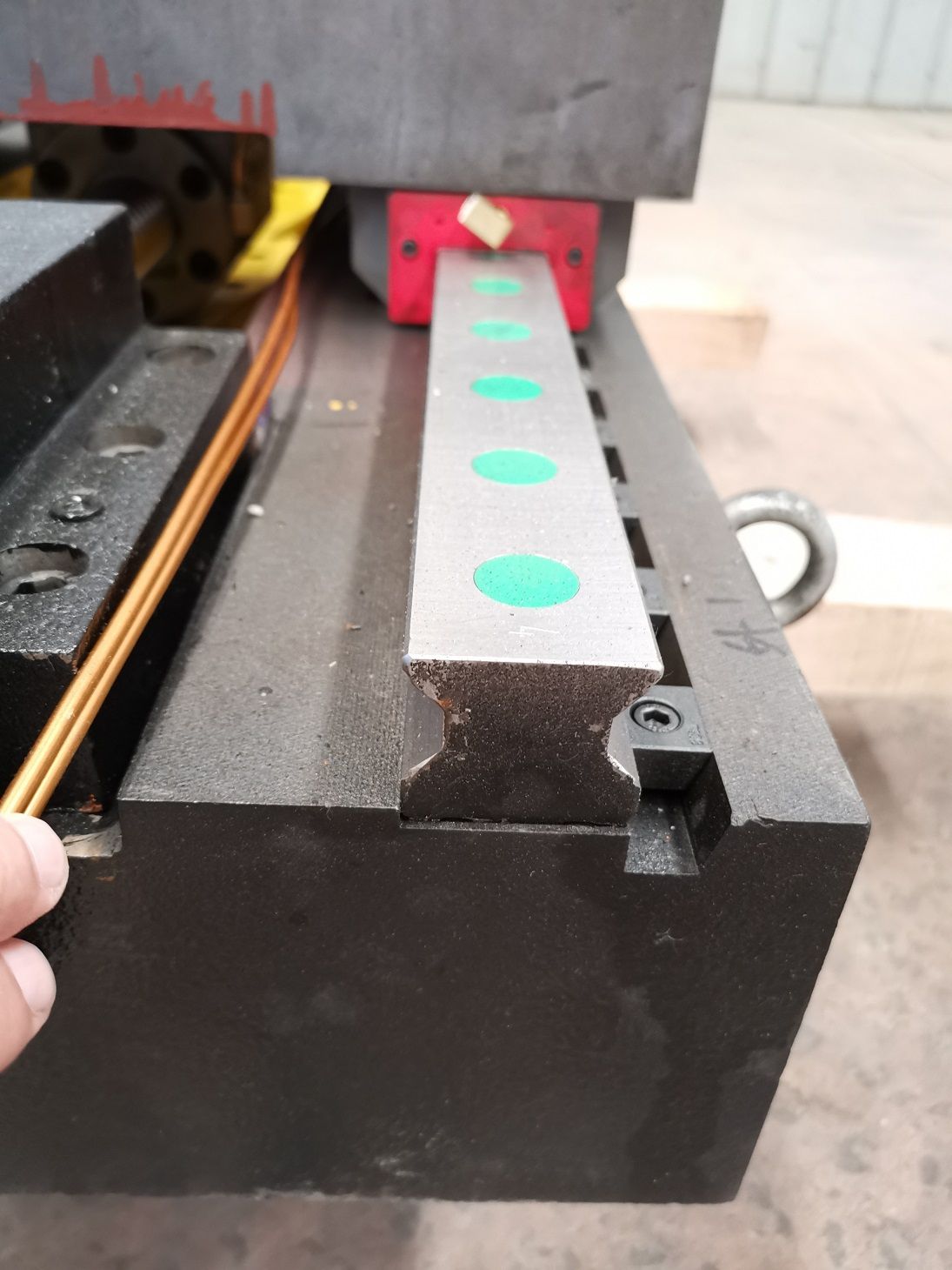

  • Роликовые линейные направляющие сверхвысокой нагрузки (3×45 мм) для тяжёлого резания.
  • Эффективное удаление стружки благодаря вертикальной конструкции.

Основной шпиндель

• Тайваньский шпиндель с ременным приводом, 50–1 500 об/мин.

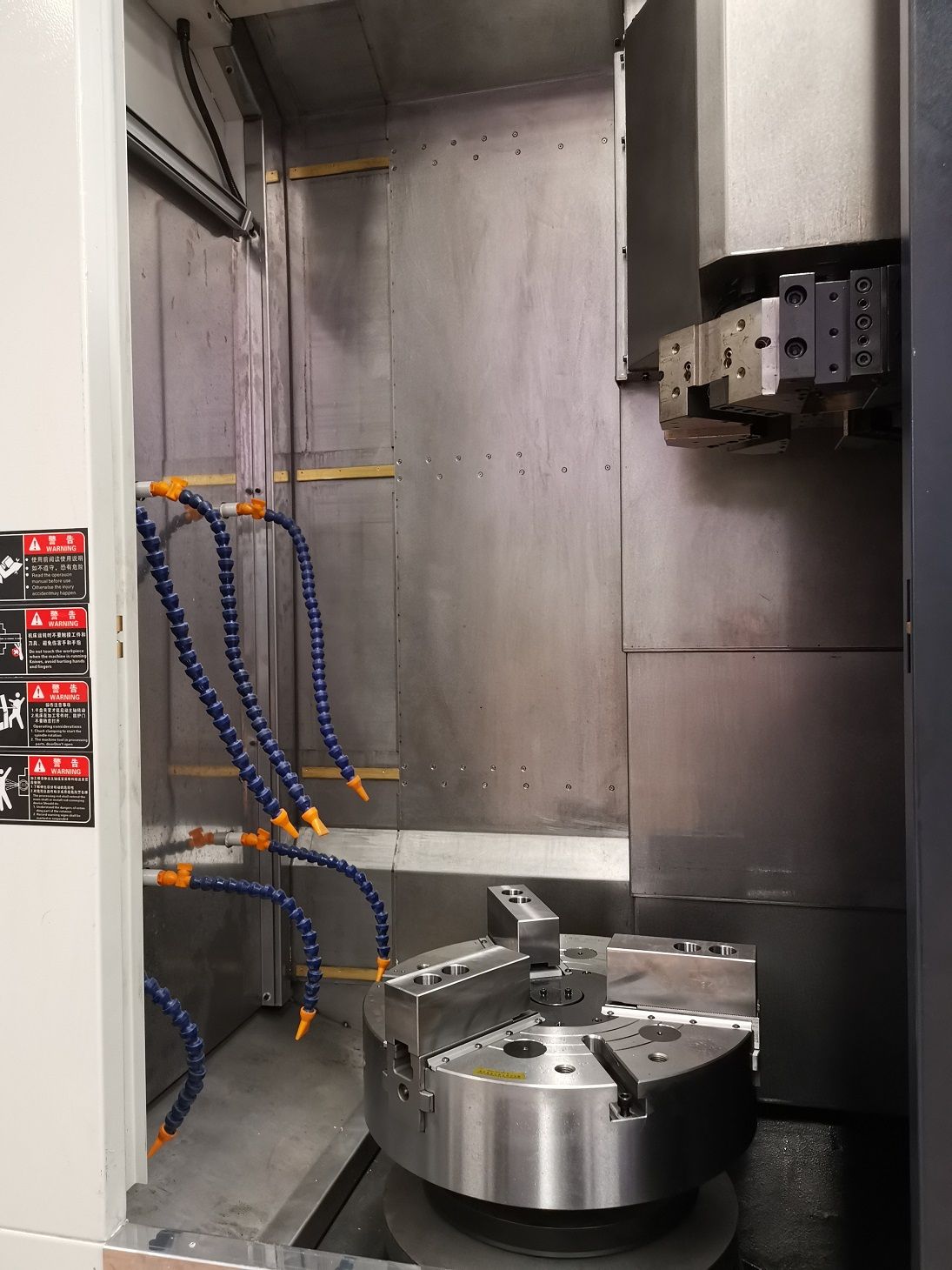

• Диаметр патрона 500 мм, крепление A2-11, мощность 22 кВт (FANUC).
• Подшипники NSK P4 для высокой точности и долговечности.

Перемещение по осям

• Роликовые линейные направляющие сверхвысокой нагрузки (3×45 мм для X, 2×45 мм для Z) от TAIWAN HIWIN.
• Высокоточные ШВП класса C3 (Ø50 мм, шаг 10 мм) от TAIWAN HIWIN с предварительным натяжением.
• Скорость быстрых перемещений: 16 м/мин (X/Z).

Инструментальная система

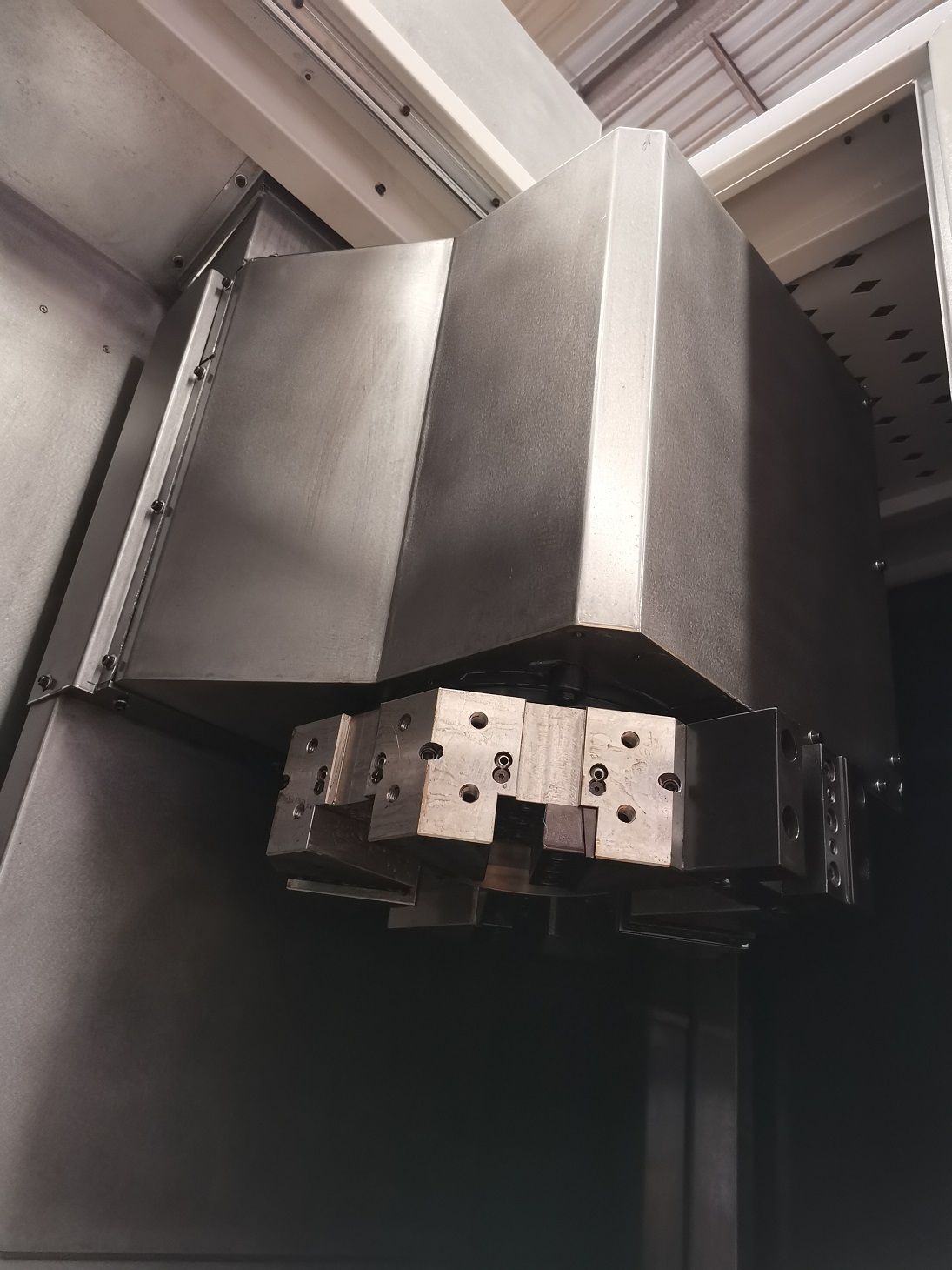

• Горизонтальная 8-позиционная гидравлическо-сервоприводная турель от TAIWAN MYKUN.
• Размер хвостовика: 32×32 мм, Ø50 мм.

Система ЧПУ и управления

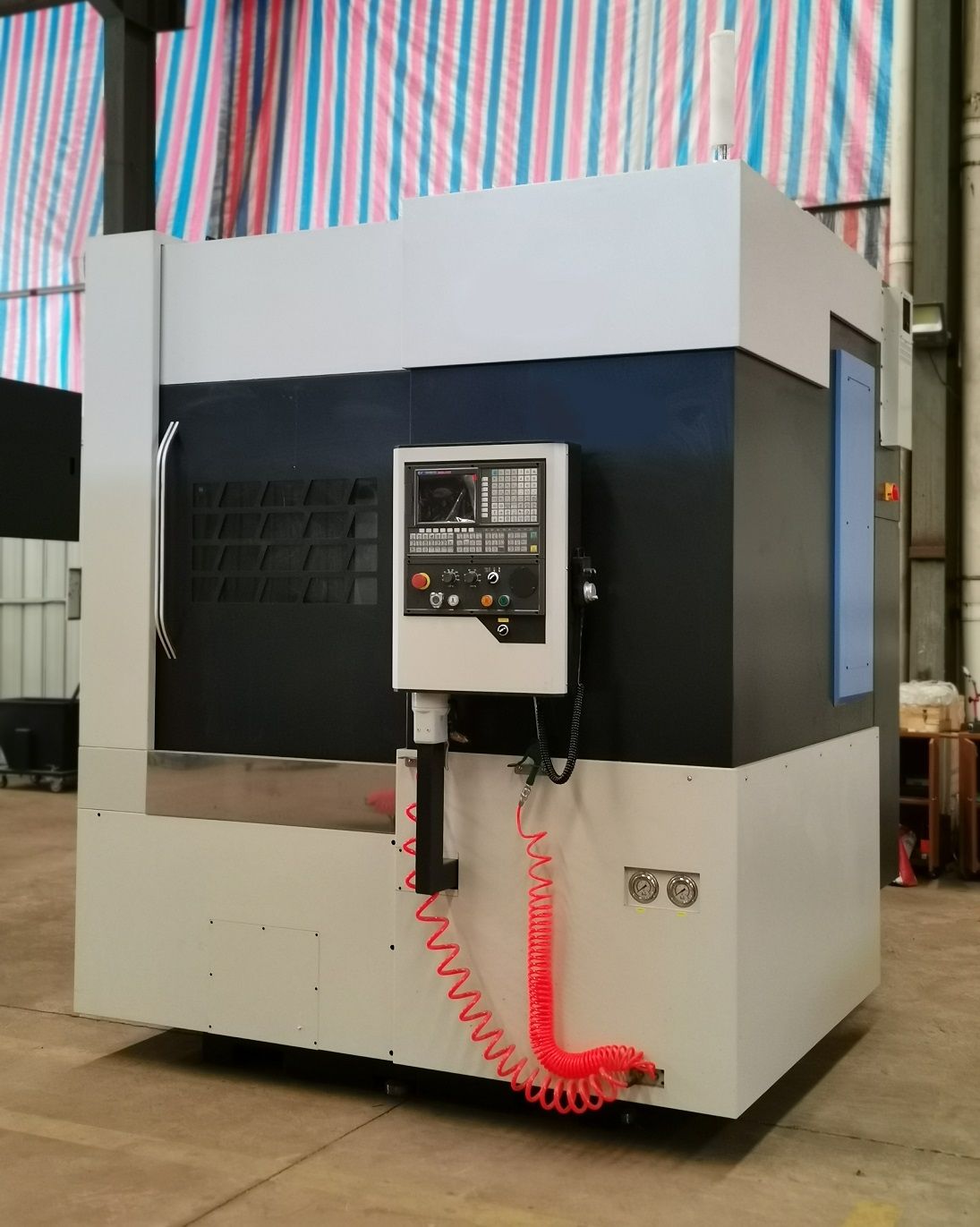

• FANUC 0i TF(5) с поддержкой осей X, Z и G-кодов.
• Интерфейсы: RS232, USB, Ethernet для интеграции с CAD/CAM.
• Интуитивное управление для высокоточных токарных операций.

Система подачи СОЖ

• Два насоса мощностью 750 Вт для эффективного охлаждения.
• Независимый бак СОЖ с разделением масла и жидкости.

Централизованная система смазки

• Автоматическая система смазки для ШВП и направляющих.
• Контроль уровня смазки для долговечности узлов.

Главные преимущества токарного станка

1. Точность: Округлость ≤0.010 мм, плоскостность ≤0.015 мм, шероховатость Ra 3.2 мкм.
2. Жёсткость: Стеночно-стоечная конструкция с тремя линейными направляющими по оси X.
3. Надёжность: Компоненты FANUC, NSK, HIWIN, MYKUN.
4. Гибкость: Модульный дизайн для интеграции дополнительных систем управления.
5. Производительность: Оптимизирован для серийной обработки крупных деталей с автоматическим стружкоудалением.

BL VL 650 Fanuc — это надёжный выбор для точной токарной обработки крупногабаритных деталей с высокой жёсткостью и производительностью в серийном производстве.

Экономическая эффективность

Купить вертикальный токарный станок BL VL 650 Fanuc — это инвестиция в производительность и качество. Жёсткая конструкция, высокая точность и автоматический стружкоудалитель минимизируют время обработки и затраты на обслуживание, обеспечивая быструю окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, гидравлический патрон 500 мм, 8-позиционная инструментальная турель, автоматический стружкоудалитель.
  • Документация: Руководство, электрические схемы, инструкции по ЧПУ FANUC.
  • Осмотр: Проверка шпинделя, подшипников, ШВП, направляющих, турели.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), нагрузка ≥8 000 кг.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, ≥30 кВА.

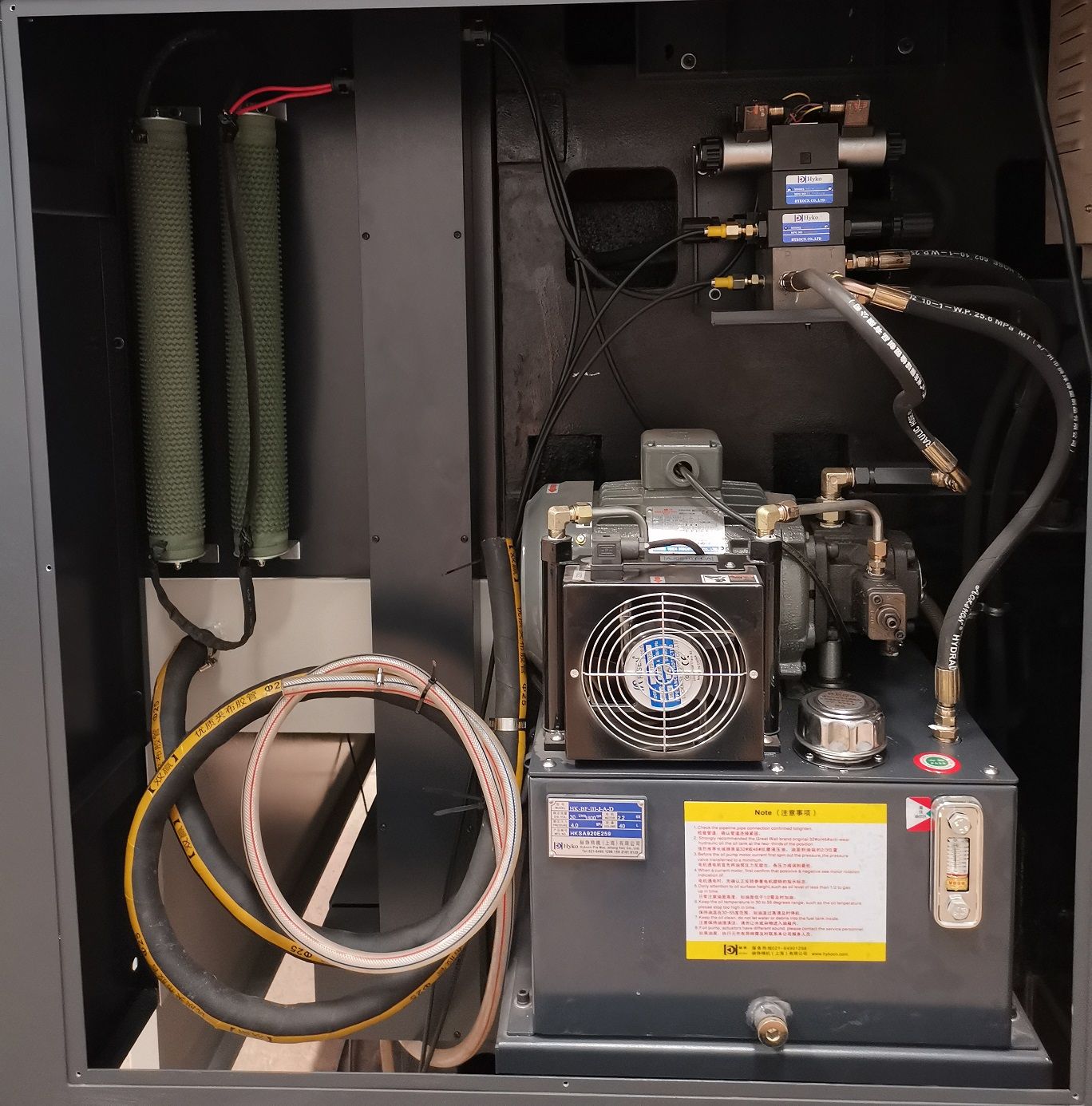

  • Гидравлика: Гидростанция для патрона и турели (2.25 кВт).
  • Инструменты: Грузоподъёмное оборудование (≥8 000 кг), уровень, анкерные болты, смазка, СОЖ.
• Установка станка
  • Размещение: Выровнять по уровню (≤0,02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Гидравлика: Подсоединить шланги для патрона 500 мм и турели.
  • Инструментальная система: Установить инструменты (32×32 мм, Ø50 мм).
  • Дополнительные системы:
    • Система ЧПУ GSK/SIEMENS (опция).

Комплектация

• Система ЧПУ FANUC 0i TF(5)
• Гидравлический патрон 500 мм
• 8-позиционная гидравлическо-сервоприводная инструментальная турель
• Автоматический стружкоудалитель
• Система смазки
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации

Дополнительная комплектация

• Система ЧПУ GSK/SIEMENS
