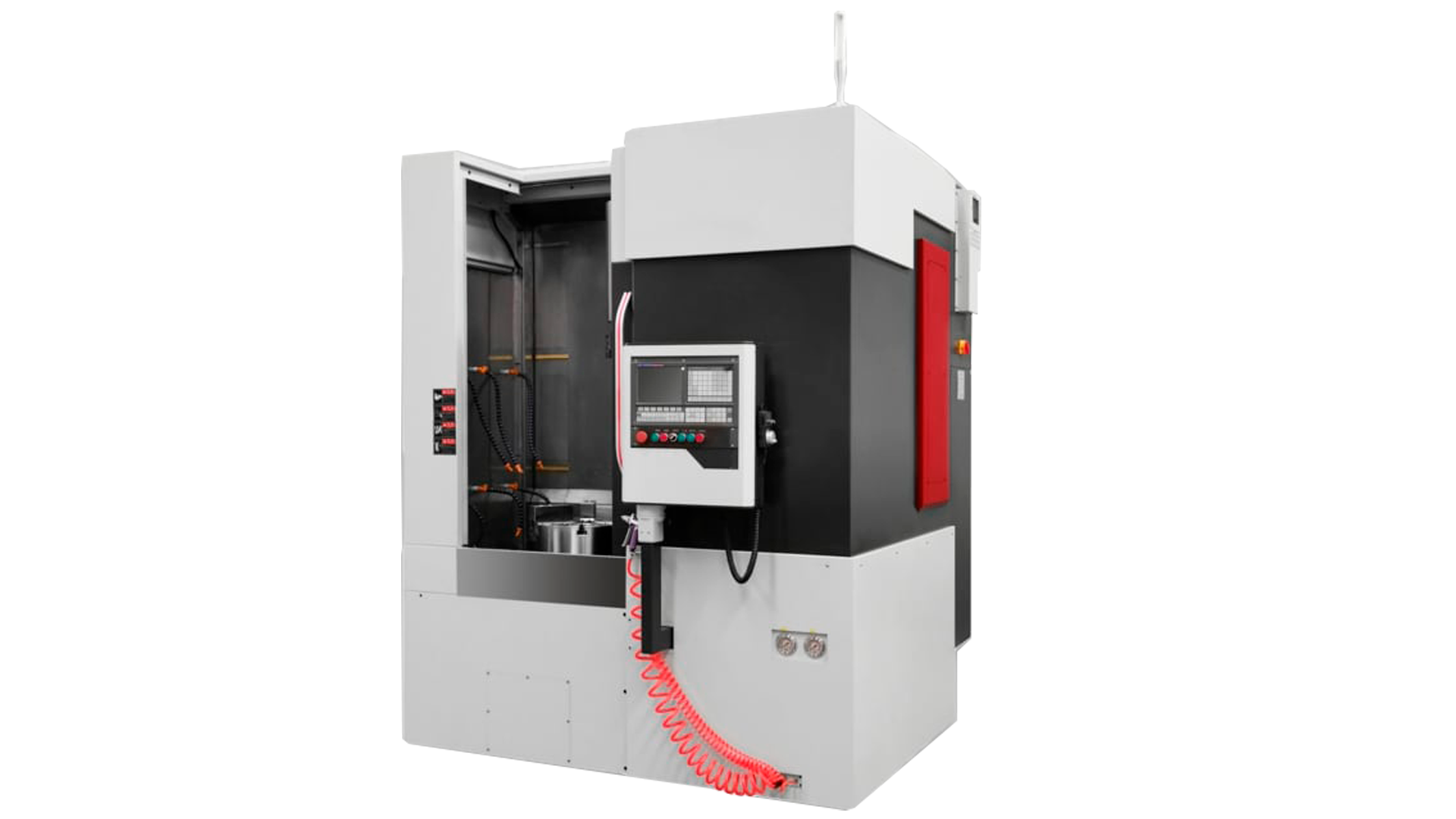

Вертикальный токарный станок с ЧПУ BLIN MACHINERY BL VL 700 Fanuc

Вертикальный токарный станок с ЧПУ BLIN MACHINERY BL VL 700 Fanuc — это высокопроизводительный токарный центр китайского производства, обеспечивающий производительность на уровне тайваньских станков и превосходящий модели BL-VL350, BL-VL550 и BL-VL650 по размерам обработки (диаметр обточки до 800 мм, высота до 650 мм) и грузоподъёмности (до 1200 кг). Станок оснащён мощным шпинделем 18.5/22 кВт, 18-дюймовым гидравлическим патроном и 12-позиционной гидравлическо-сервоприводной турелью, что гарантирует высокую жёсткость и точность. Система ЧПУ FANUC 0i TF(1) обеспечивает надёжное управление, а конструкция с роликовыми направляющими и усиленной станиной обеспечивает устойчивость при интенсивных режимах резания.

Назначение станка

• Точная токарная обработка крупногабаритных деталей диаметром до 800 мм и высотой до 650 мм.
• Серийное производство деталей с высокой точностью и грузоподъёмностью до 1200 кг, что превосходит возможности BL-VL350, BL-VL550 и BL-VL650.
• Работа с заготовками, требующими высокой мощности и жёсткости.
• Применение в тяжёлом машиностроении, энергетике, судостроении и аэрокосмической промышленности для обработки массивных деталей.

Ключевые функциональные возможности

Преимущества использования

• Интегрально-формованная станина и коробчатая колонна с роликовыми направляющими (45 мм) для высокой жёсткости и устойчивости.
• Высокая точность и производительность благодаря мощному шпинделю (18.5/22 кВт) и 12-позиционной турели, превосходящей меньшие модели BL-VL350, BL-VL550 и BL-VL650.
• Надёжные компоненты от FANUC, SKF, PMI и LIO SHING для длительной эксплуатации.
• Подходит для тяжёлых режимов резания с высокой грузоподъёмностью (до 1200 кг).
• Автоматический стружкоудалитель повышает эффективность и чистоту рабочей зоны.

Области применения

• Серийное производство деталей для тяжёлого машиностроения.
• Изготовление компонентов для энергетической, судостроительной и аэрокосмической промышленности.
• Обработка крупногабаритных деталей с высокими требованиями к точности и качеству поверхности.
• Автоматизированные линии для обработки массивных заготовок.

BL VL 700 Fanuc — это надёжное решение для серийной обработки крупногабаритных деталей с высокой жёсткостью, точностью и производительностью в условиях интенсивных нагрузок.

Технические характеристики токарного станка

Детальное описание узлов станка

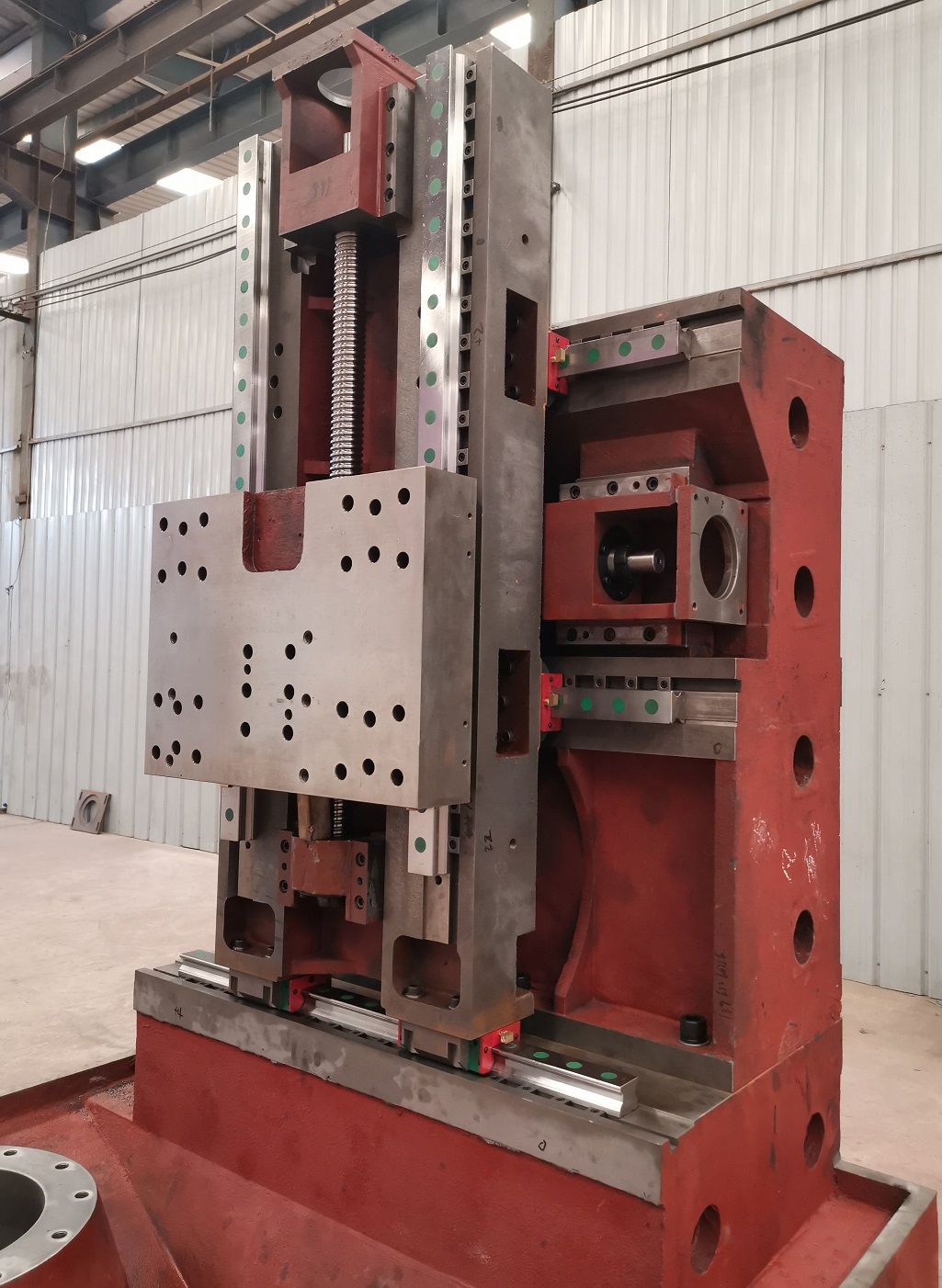

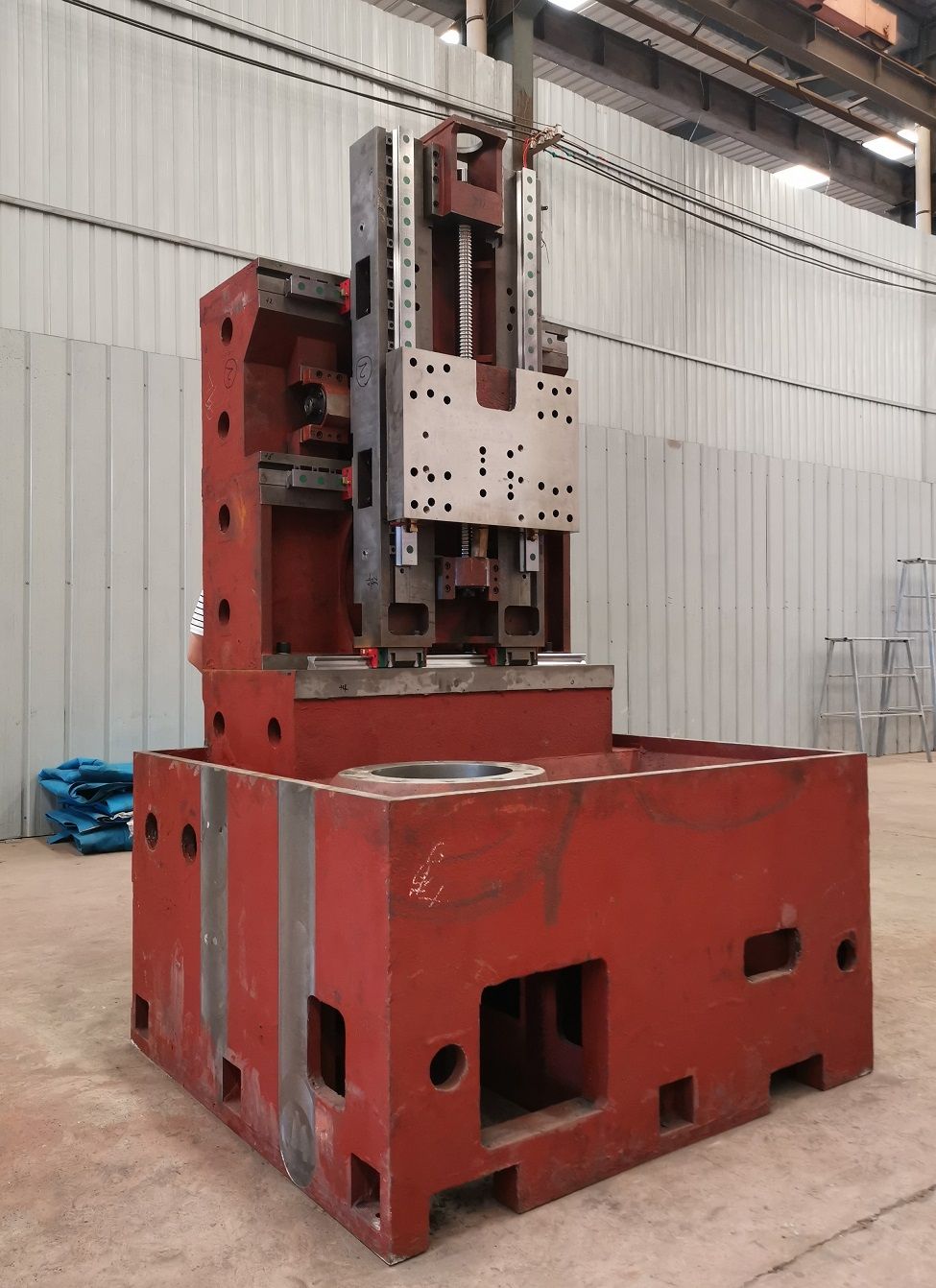

Конструкция станины

• Интегрально-формованная станина из высокопрочного чугуна с коробчатой колонной.
• Стеночно-стоечная конструкция с роликовыми направляющими (45 мм) для высокой жёсткости.
• Особенности:
  • Высокая устойчивость к статическим и динамическим деформациям.
  • Роликовые направляющие PMI P-класса для тяжёлого резания.
  • Эффективное удаление стружки благодаря вертикальной конструкции.

Основной шпиндель

• Шпиндель с ременным приводом, 25–2 500 об/мин, диаметр подшипников 160 мм.

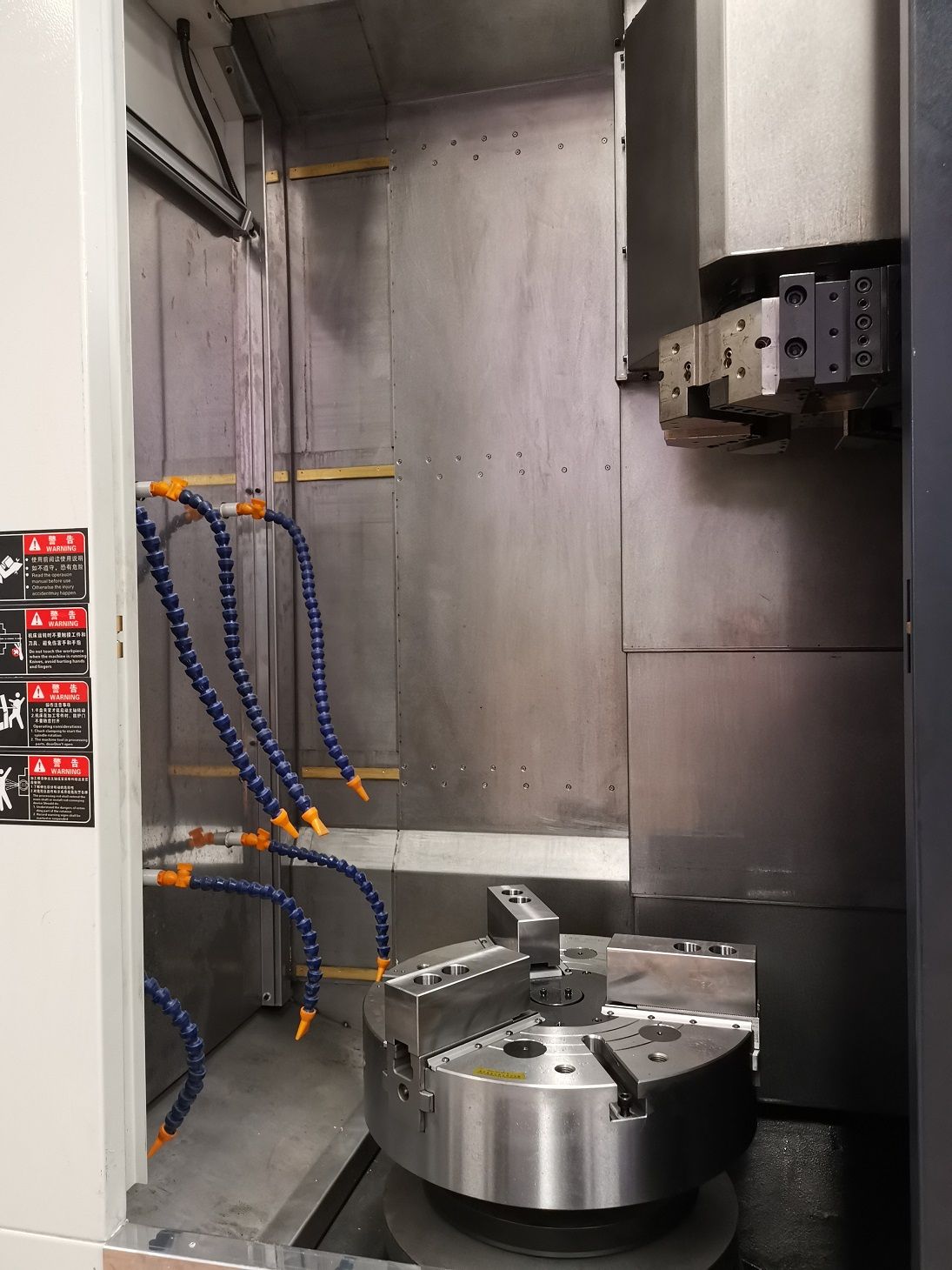

• Диаметр патрона 18’’ (457 мм), крепление A2-11, мощность 18.5/22 кВт (FANUC).
• Подшипники SKF для высокой точности и долговечности.

Перемещение по осям

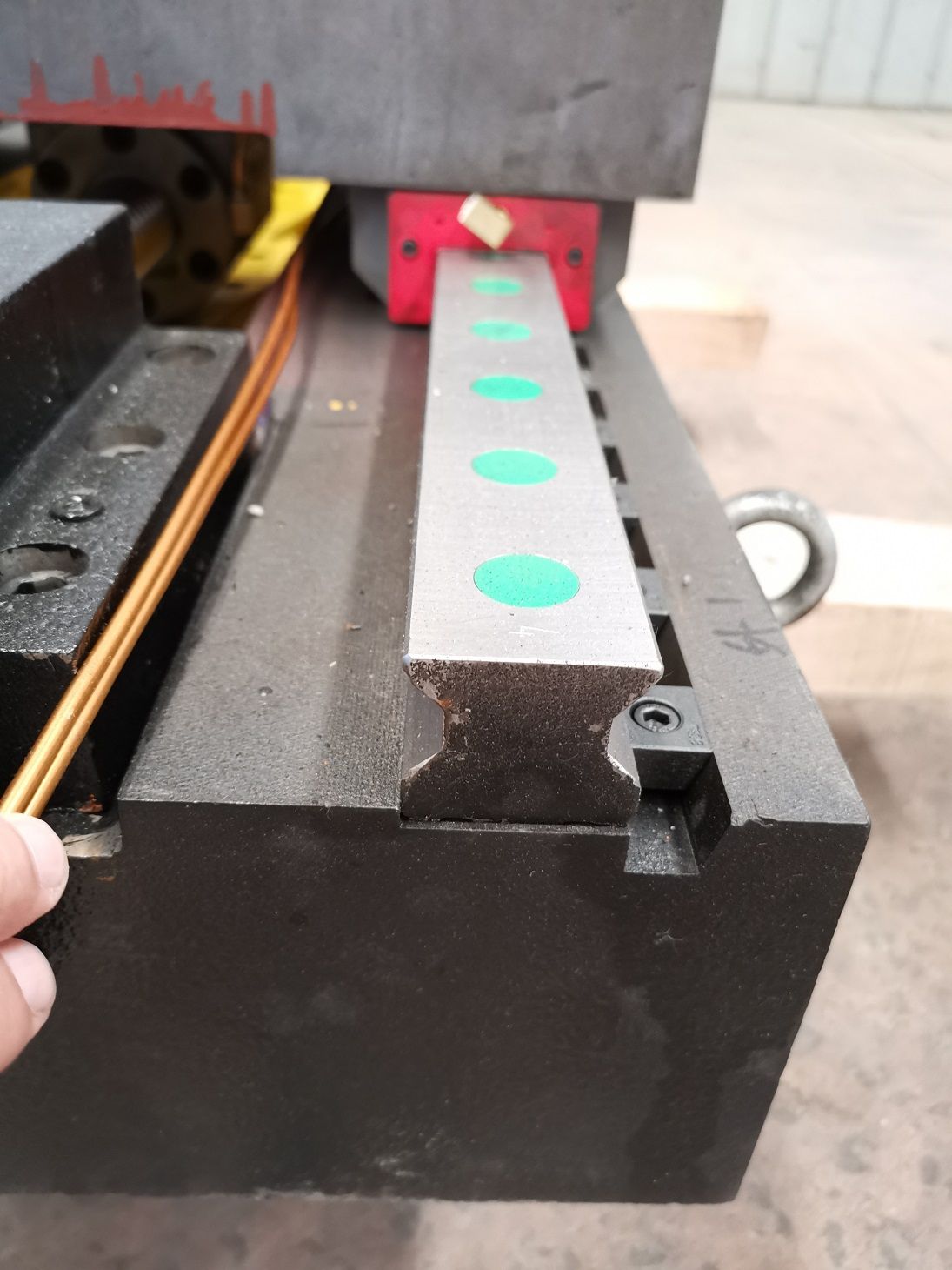

• Роликовые линейные направляющие сверхвысокой нагрузки (45 мм) от TAIWAN PMI.
• Высокоточные ШВП класса C3 (Ø40 мм для X, Ø45 мм для Z) от TAIWAN PMI.
• Скорость быстрых перемещений: 20 м/мин (X/Z).

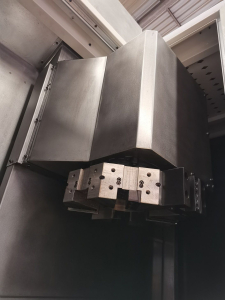

Инструментальная система

• 12-позиционная гидравлическо-сервоприводная турель от TAIWAN LIO SHING (усиленного типа).
• Размер хвостовика: 32×32 мм, Ø50 мм.

Система ЧПУ и управления

• FANUC 0i TF(1) с поддержкой осей X, Z и G-кодов.
• Интерфейсы: RS232, USB, Ethernet для интеграции с CAD/CAM.
• Интуитивное управление для высокоточных токарных операций.

Система подачи СОЖ

• Насос TAIWAN-STAIRS (750 Вт × 2) для эффективного охлаждения.
• Независимый бак СОЖ с разделением масла и жидкости.

Централизованная система смазки

• Автоматическая система смазки (ёмкость 2 л) для ШВП и направляющих.
• Контроль уровня смазки для долговечности узлов.

Главные преимущества токарного станка

1. Жёсткость: Интегрально-формованная станина и коробчатая колонна с роликовыми направляющими.
2. Точность: Высокая точность обработки благодаря компонентам FANUC и SKF.
3. Надёжность: Компоненты от FANUC, SKF, PMI, LIO SHING.
4. Гибкость: Поддержка интеграции дополнительных систем управления.
5. Производительность: Оптимизирован для серийной обработки крупных деталей с автоматическим стружкоудалением.

BL VL 700 Fanuc — это надёжный выбор для серийной обработки крупногабаритных деталей с высокой жёсткостью, точностью и производительностью.

Экономическая эффективность

Купить вертикальный токарный станок BL VL 700 Fanuc — это инвестиция в производительность и качество. Жёсткая конструкция, высокая точность и автоматический стружкоудалитель минимизируют время обработки и затраты на обслуживание, обеспечивая быструю окупаемость.

Чек-лист для установки

• Подготовка к установке
  • Проверка поставки: Станок, гидравлический патрон 18’’ (457 мм), 12-позиционная турель, автоматический стружкоудалитель.
  • Документация: Руководство, электрические схемы, инструкции по ЧПУ FANUC.
  • Осмотр: Проверка шпинделя, подшипников, ШВП, направляющих, турели.
  • Требования к помещению:
    • Пол: бетонный (≥200 мм, C20/25), ровный (≤0,02 мм/м), нагрузка ≥10 000 кг.
    • Температура: 10–30°C, влажность: 30–70%.
    • Освещение: ≥500 люкс.
  • Электропитание: 3-фазное, 380 В, 50 Гц, ≥40 кВт.

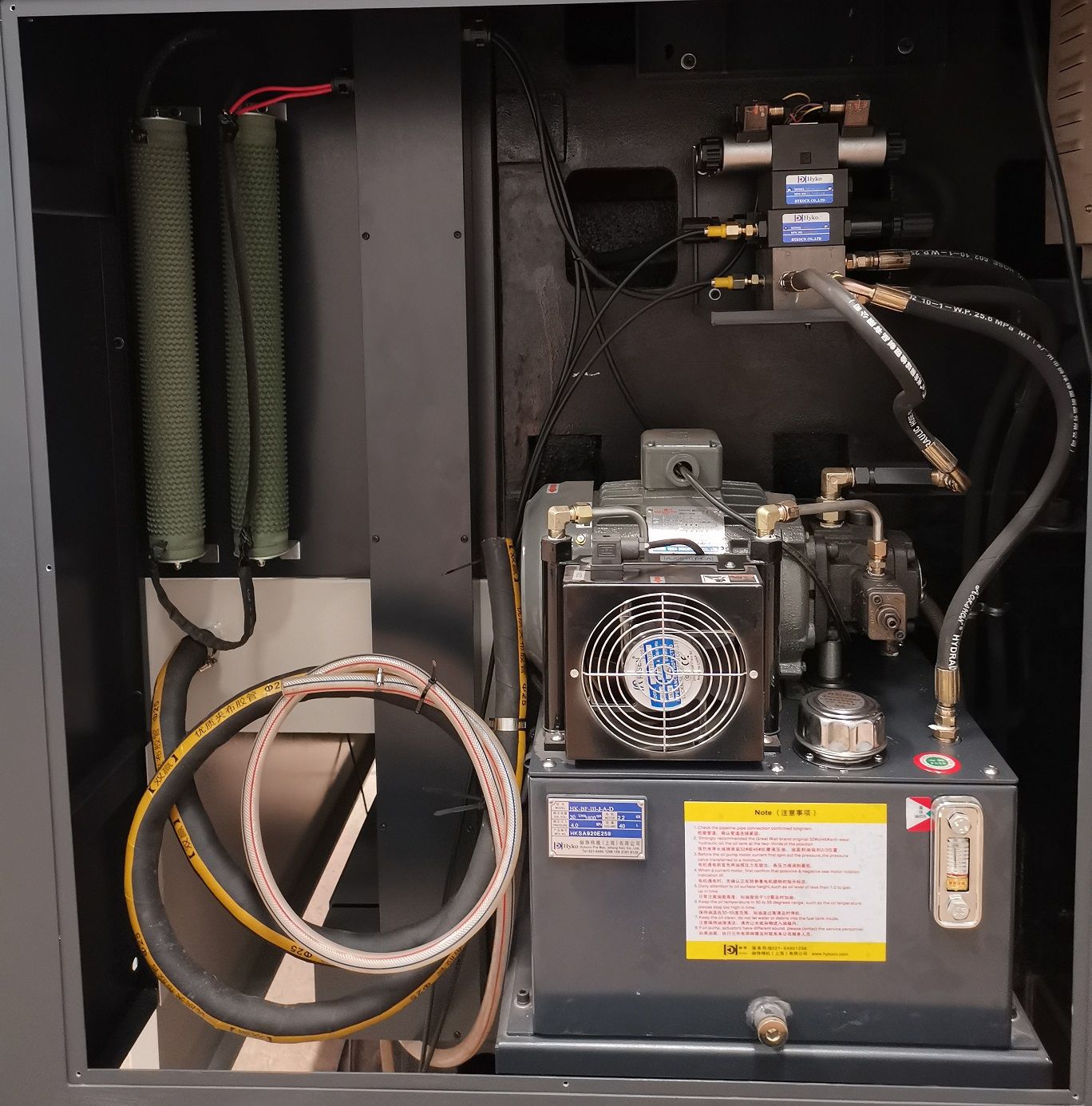

  • Гидравлика: Гидростанция (50 л) с насосом и клапанами YUKEN.
  • Инструменты: Грузоподъёмное оборудование (≥10 000 кг), уровень, анкерные болты, смазка, СОЖ.
• Установка станка
  • Размещение: Выровнять по уровню (≤0,02 мм/м).
  • Фиксация: Закрепить анкерными болтами.
  • Электропитание: Подключить, проверить заземление.
  • Гидравлика: Подсоединить шланги для патрона 18’’ и турели.
  • Инструментальная система: Установить инструменты (32×32 мм, Ø50 мм).
  • Дополнительные системы:
    • Система ЧПУ GSK/SIEMENS (опция).
    • 12-позиционная турель с приводным инструментом BMT75 (модель BL-VL700M).

Комплектация

• Система ЧПУ FANUC 0i TF(1)
• Гидравлический патрон 18’’ (457 мм)
• 12-позиционная гидравлическо-сервоприводная инструментальная турель (усиленного типа)
• Автоматический стружкоудалитель
• Система смазки (2 л)
• Освещение рабочей зоны, сигнальная лампа
• Трансформатор 380 В
• Комплект документации
